永久性模板五:桁架钢筋混凝土叠合板预制板 (一)
桁架钢筋混凝土叠合板以工厂制作而成的带有钢筋桁架的预制板(厚50~80mm)作为现浇混凝土层的底模，与上部现浇混凝土层结合成为一个整体，共同工作。预制板底面光滑平整，板缝经处理后，顶棚可以不再抹灰。
与叠合板用预应力混凝土底板相比，桁架钢筋混凝土叠合板免去了预制底板时的预应力加工工序，减少了施工现场的钢筋加工和绑扎工作，可加快施工进度;同时钢筋桁架使预制底板与现浇混凝土之间的连接更为牢固可靠，提高了结构的整体性和可靠性，可以明显提高楼板的刚度;另外钢筋桁架还可作为施工“马凳”“吊钩”。
一、桁架钢筋混凝土叠合板预制板概述
1.材料
桁架钢筋混凝土叠合板预制板的材料、制作与安装应符合现行国家标准《混凝土结构工程施工规范》GB50666、现行行业标准《装配式混凝土结构技术规程》JGJ1和现行国家建筑标准设计图集《桁架钢筋混凝土叠合板(60mm厚底板)》15G366-1的要求。
(1)预制底板混凝土强度等级不应低于C30。
(2)底板钢筋及钢筋桁架的上、下弦钢筋采用HRB400、CRB550、CRB600H钢筋，钢筋桁架的腹杆钢筋采用HPB300钢筋。
2.构造要求
(1)桁架钢筋混凝土叠合板的桁架钢筋沿主要受力方向布置;桁架钢筋距离板边不宜大于300mm，中心间距不宜大于600mm;弦杆钢筋直径不宜小于8mm，腹杆直径不小于4mm;混凝土保护层厚度不小于15mm。
(2)桁架钢筋混凝土叠合板的现浇混凝土叠合层厚度不应小于60mm，预制板的厚度不宜小于60mm，当施工阶段设置可靠支撑时，预制板的厚度可采用50mm。

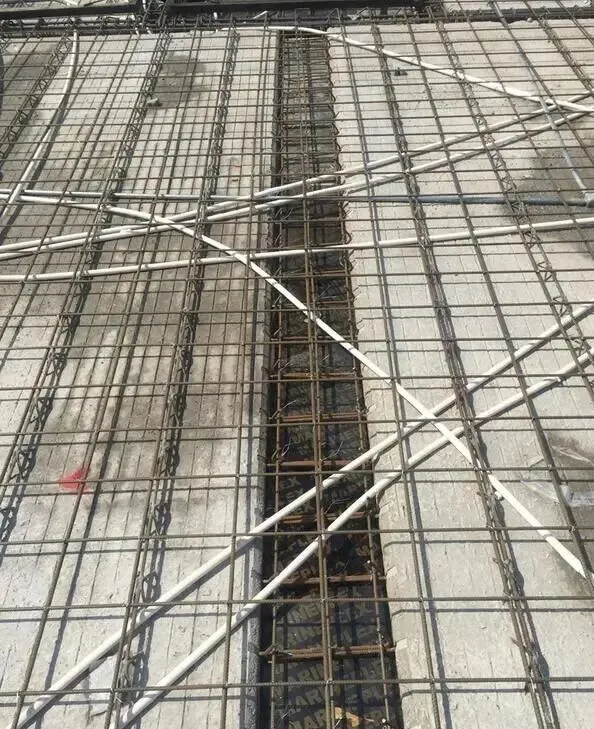

(3)桁架钢筋混凝土叠合板的预制板之间可采用分离式接缝或整体式接缝，当板周边支承在梁和剪力墙上且尺寸较小时，也可采用无接缝形式。

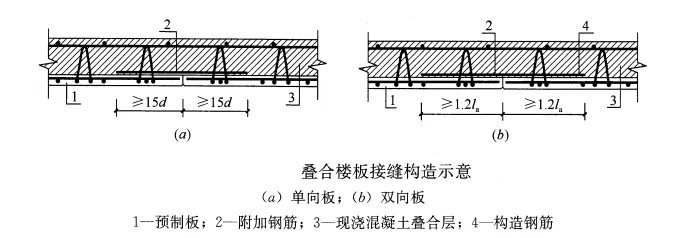

(4)桁架钢筋混凝土叠合板的预制板之间采用分离式接缝并按单向板设计时，宜配置附加钢筋，见图，并应符合下列规定:
1)接缝处预制板顶面宜设置垂直于板缝的附加钢筋，附加钢筋截面面积不宜小于预制板中该方向钢筋面积，钢筋直径不应小于6mm，间距不宜大于200mm。
2)附加钢筋伸入两侧现浇混凝土叠合层的长度不应小于15d(d为附加钢筋直径);保护层厚度不应小于15mm。
3)平行于接缝在附加钢筋范围内应布置不少于2根构造钢筋，直径不应小于6mm，间距不宜大于300mm。
(5)桁架钢筋混凝土叠合板的预制板之间采用分离式接缝并按双向板设计时，宜配置附加钢筋，并应符合下列规定:
1)接缝处预制板顶面宜设置
预制板内垂直于接缝的钢筋可视作搭接连接，钢筋搭接连接长度应符合现行国家标准《混凝土结构设计标准》(2024年版)GB/T50010的有关规定;保护层厚度不应小于15mm。
3)平行于接缝在附加钢筋范围内应布置不少于3根构造钢筋，直径不宜小于8mm，间距不宜大于250mm。

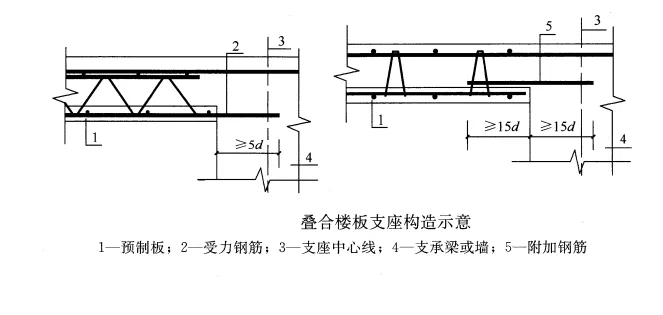

(6)桁架钢筋混凝土叠合板支座处构造，应符合下列规定:
1)预制板内受力钢筋在支座处应锚入支承梁或剪力墙的现浇混凝土中，钢筋伸入支座长度不应小于5d(d为钢筋直径)，且宜伸过支座中心线。
2)当叠合板按单向板设计时，预制板内分布钢筋可不伸入支座，但应在紧邻预制板顶面设置附加钢筋，附加钢筋的截面面积不宜小于预制板内同向钢筋面积，间距不宜大于300mm，附加钢筋伸入支座的长度不应小于15d(d为钢筋直径)，且宜伸过支座中心线。
3)叠合板的现浇混凝土中板面钢筋在支座处的构造应符合现行国家标准《混凝土结构设计标准》(2024年版)GB/T50010的有关规定。
(7)桁架钢筋混凝土叠合板预制板的分离式接缝之间宜采用聚合物水泥砂浆填缝。
(8)桁架钢筋混凝土叠合板的预制楼板表面应做成凹凸不小于4mm的粗糙面;承受较大荷载的叠合楼板宜在预制板内设置伸入叠合层的构造钢筋。
