迪之星计量模块最全安装调试教程

一、安装前安全断电（必做）

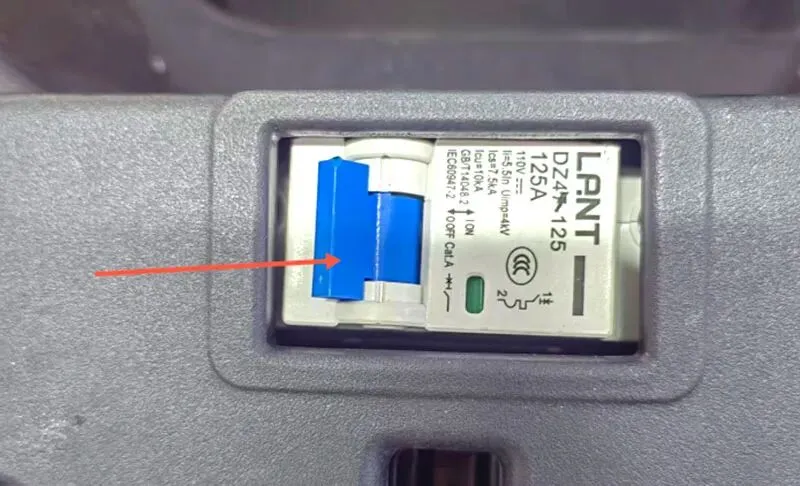

打开车辆座椅盖板，关闭整车空气开关，彻底断电，避免接线短路、烧线、烧设备，保障安装安全。

二、拆卸座桶总成

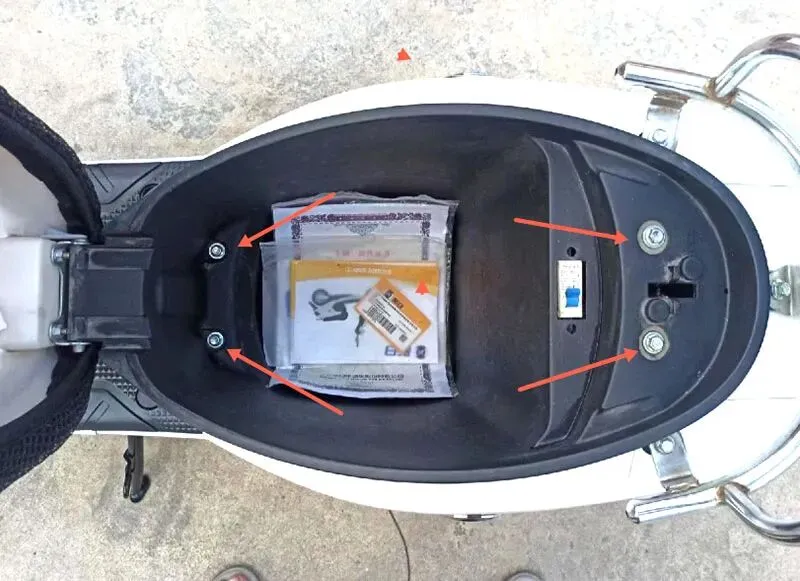

使用工具拆下座桶四颗固定螺丝，螺丝全部取下后，轻轻抬出座桶。

九号极核等车型座桶内部带有原厂线束，切勿暴力拉扯，缓慢取出即可。

取开座桶后，可直接看到车架大梁上原装计量模块位置。

三、拆卸原车旧计量模块

原车计量模块由两颗固定螺丝锁在大梁上，直接拧下螺丝，取下旧模块，准备更换新迪之星计量模块。

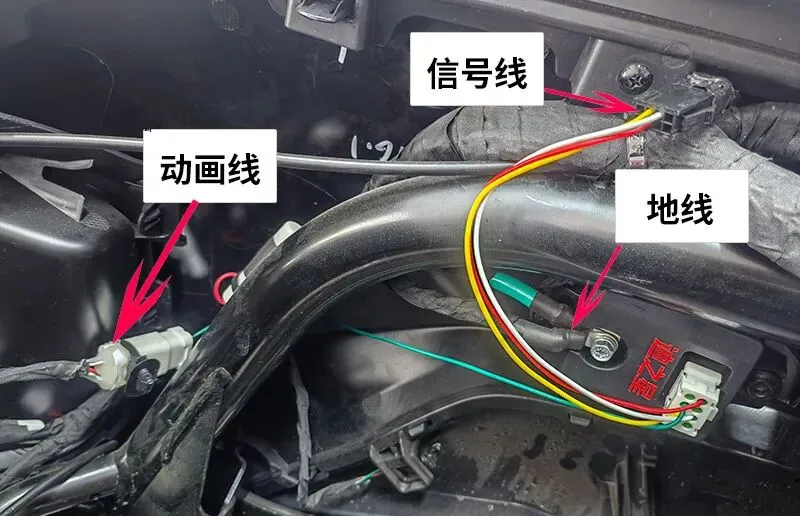

四、线束对接安装（核心步骤）

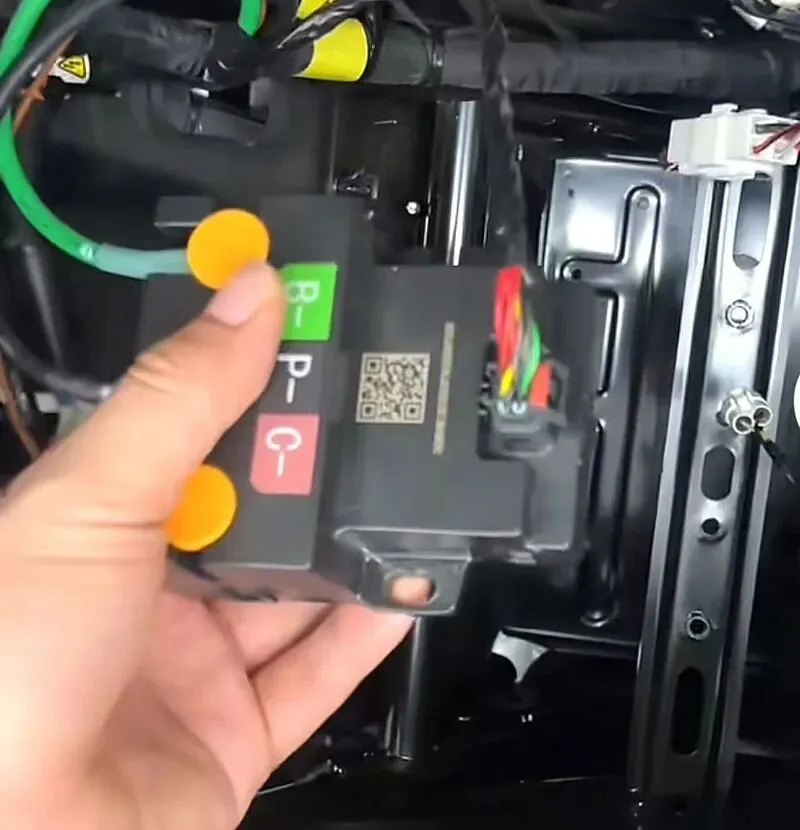

1.全车地线汇总压接

原车地线根据车型不同，分为1根、2根或3根，所有地线无需区分，全部统一压接在新模块接地螺丝上，压实固定，杜绝虚接、漏电、报码问题。

2.插入模块主线插头

将迪之星新模块自带的主线插头，对准接口插紧、插牢。

3.绿色充电动画线对接

模块引出的绿色单独线束，直接对接车辆充电插头位置，用于实现仪表充电动画、充电识别功能。

4.三色信号线对插

模块自带白、黄、红三色一体插头（信号线），直接无损对插控制器输出的信号线即可，无需破线、无需改线。

五、通电开机

所有线束对接、固定、检查无误后，打开车辆空气开关，整车恢复通电。

六、手机蓝牙小程序配对调试

1.打开手机蓝牙，搜索进入小迪智电小程序；

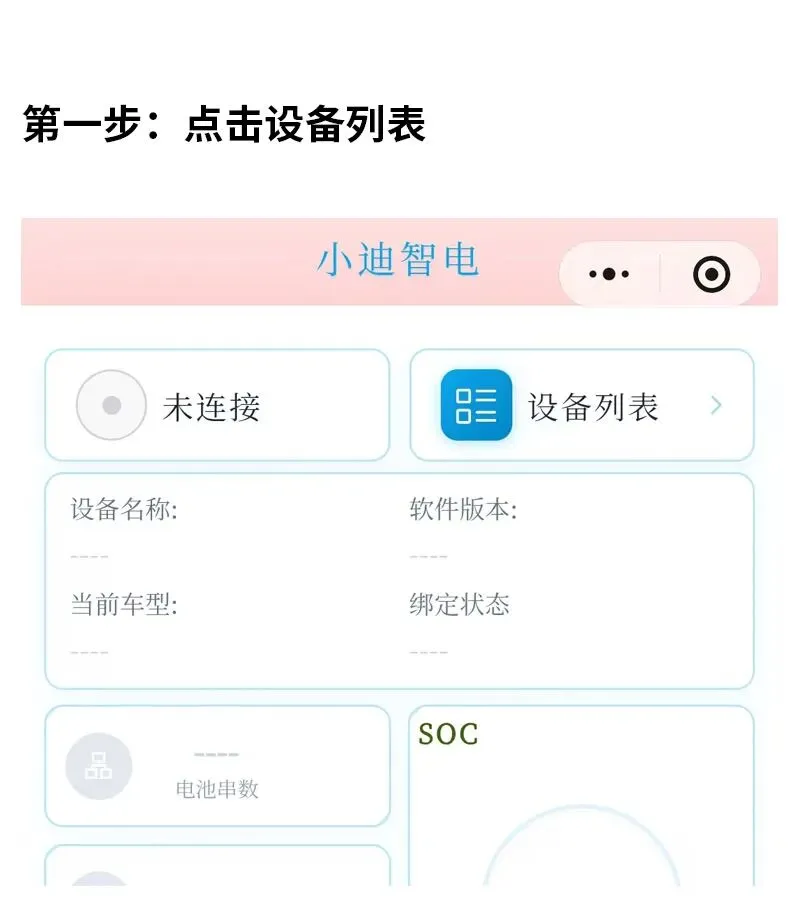

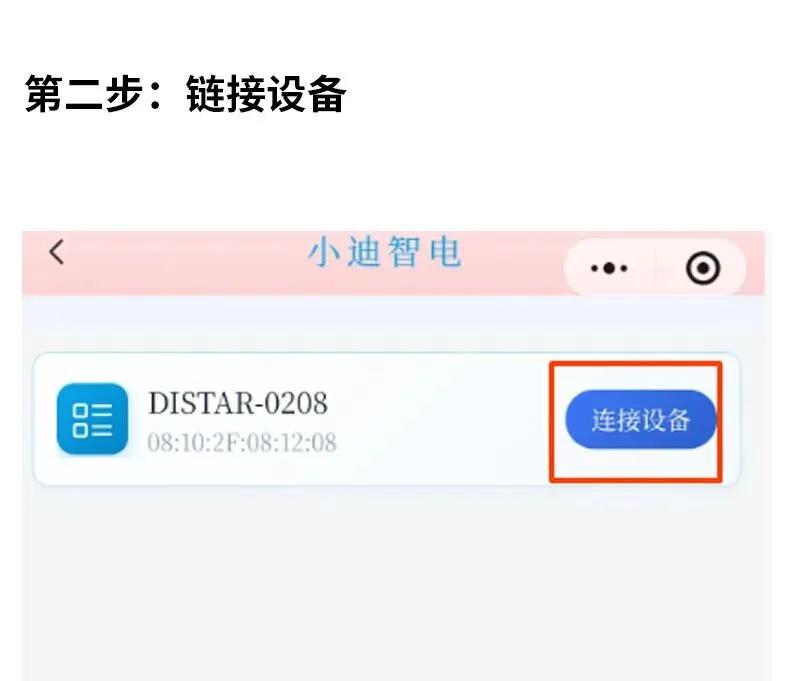

2.进入【设备列表】，搜索并连接本机迪之星计量模块设备；

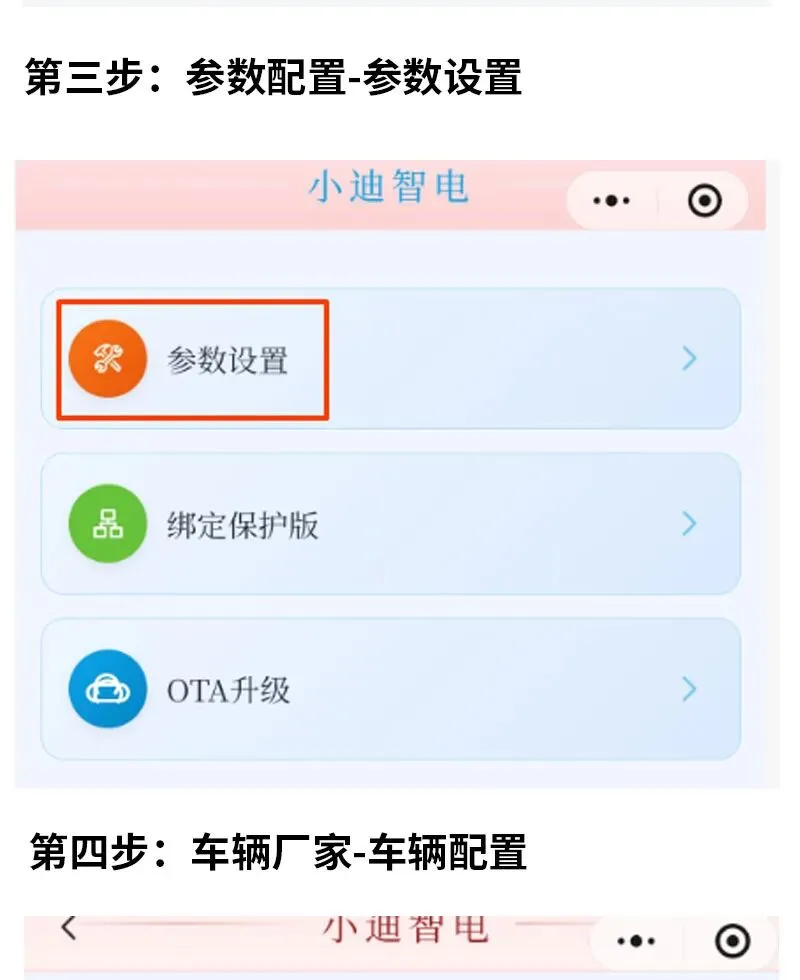

3.连接成功后返回主页，点击左下角【参数配置】；

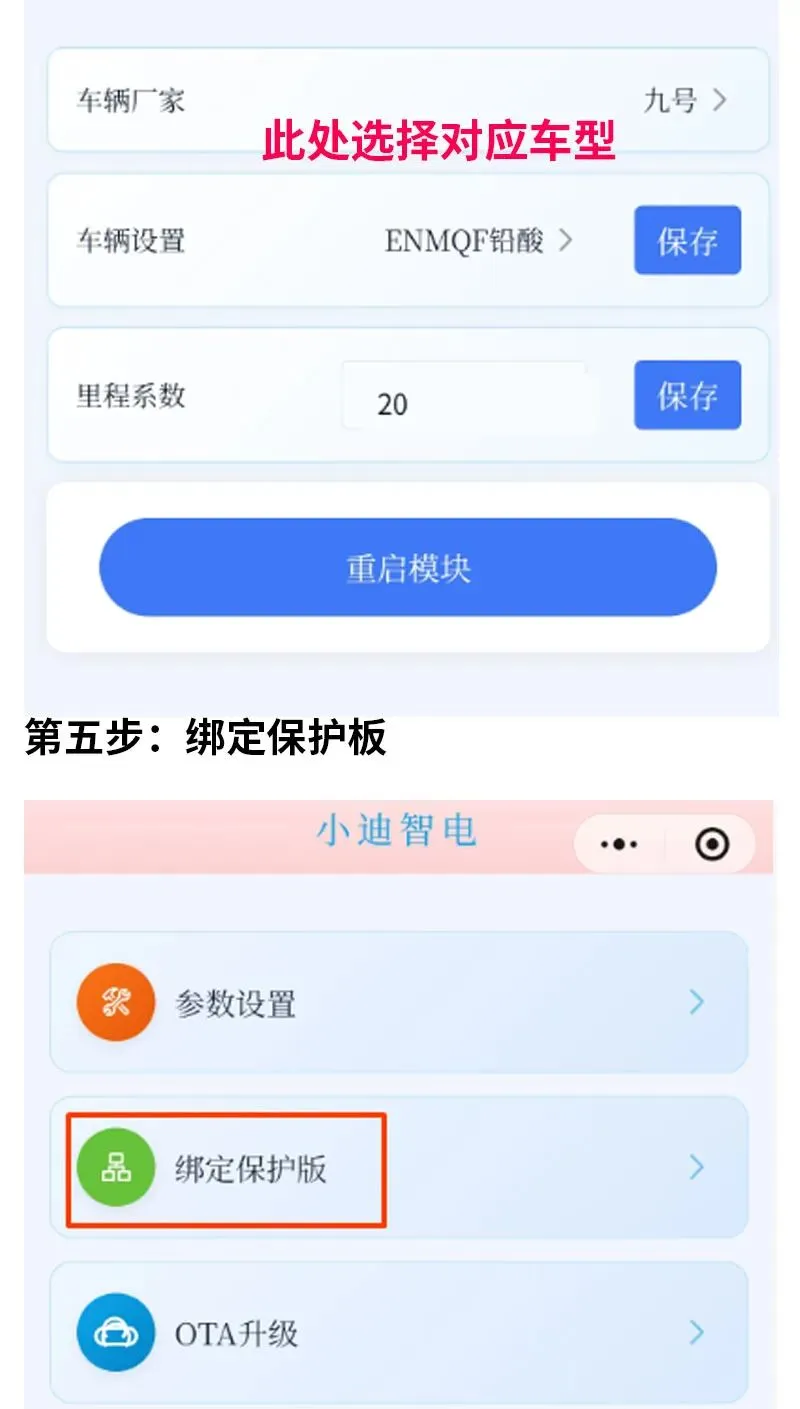

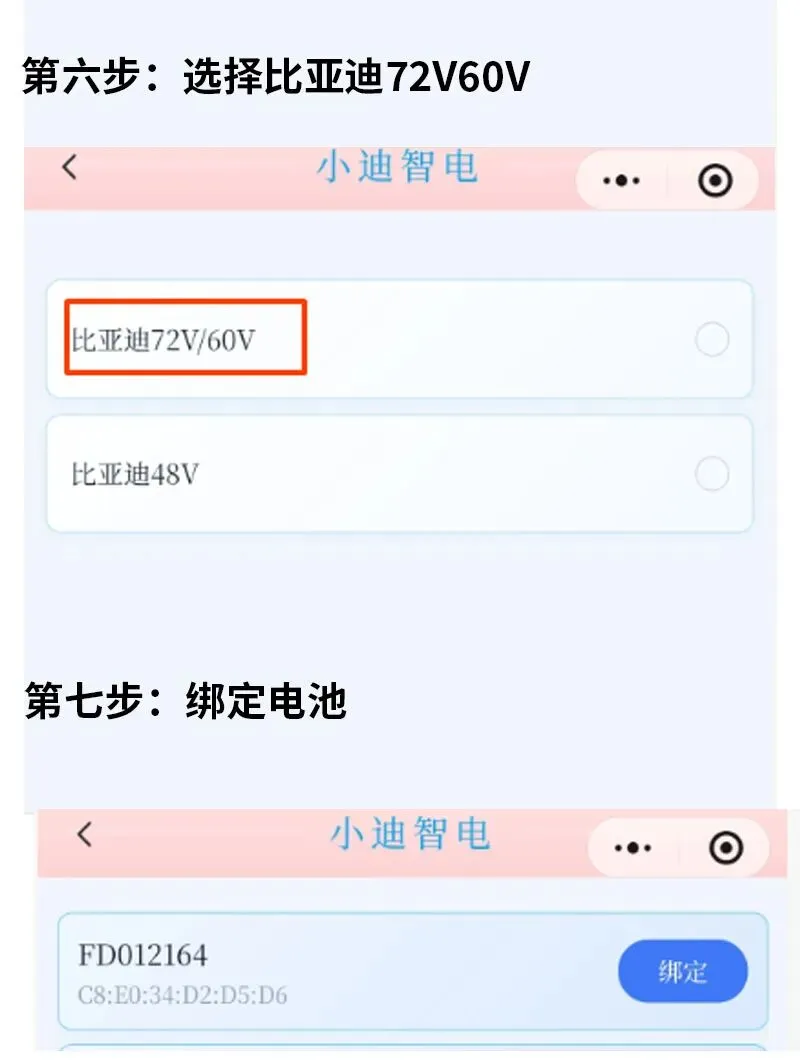

4.在参数设置内，参数配置-选择对应车型型号，选择绑定保护板型号选择：比亚迪72V60V；

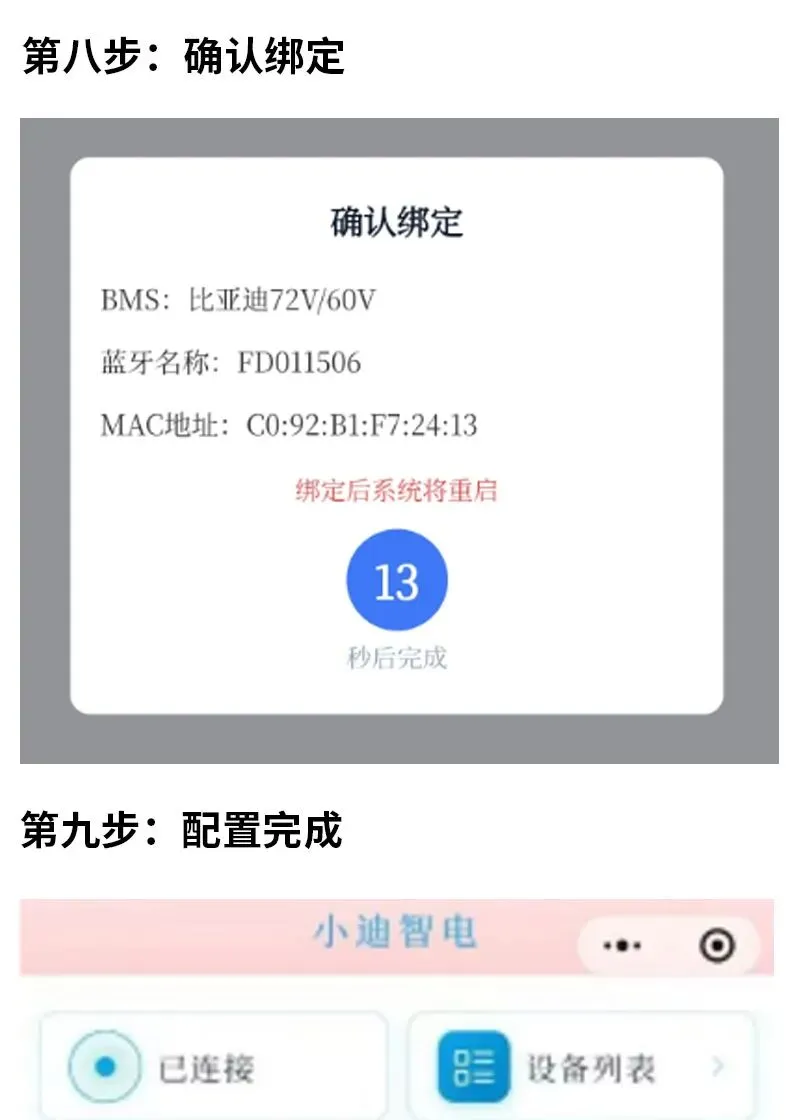

5.选择车辆当前的比亚迪电池蓝牙编号完成绑定匹配。

七、功能检测验证

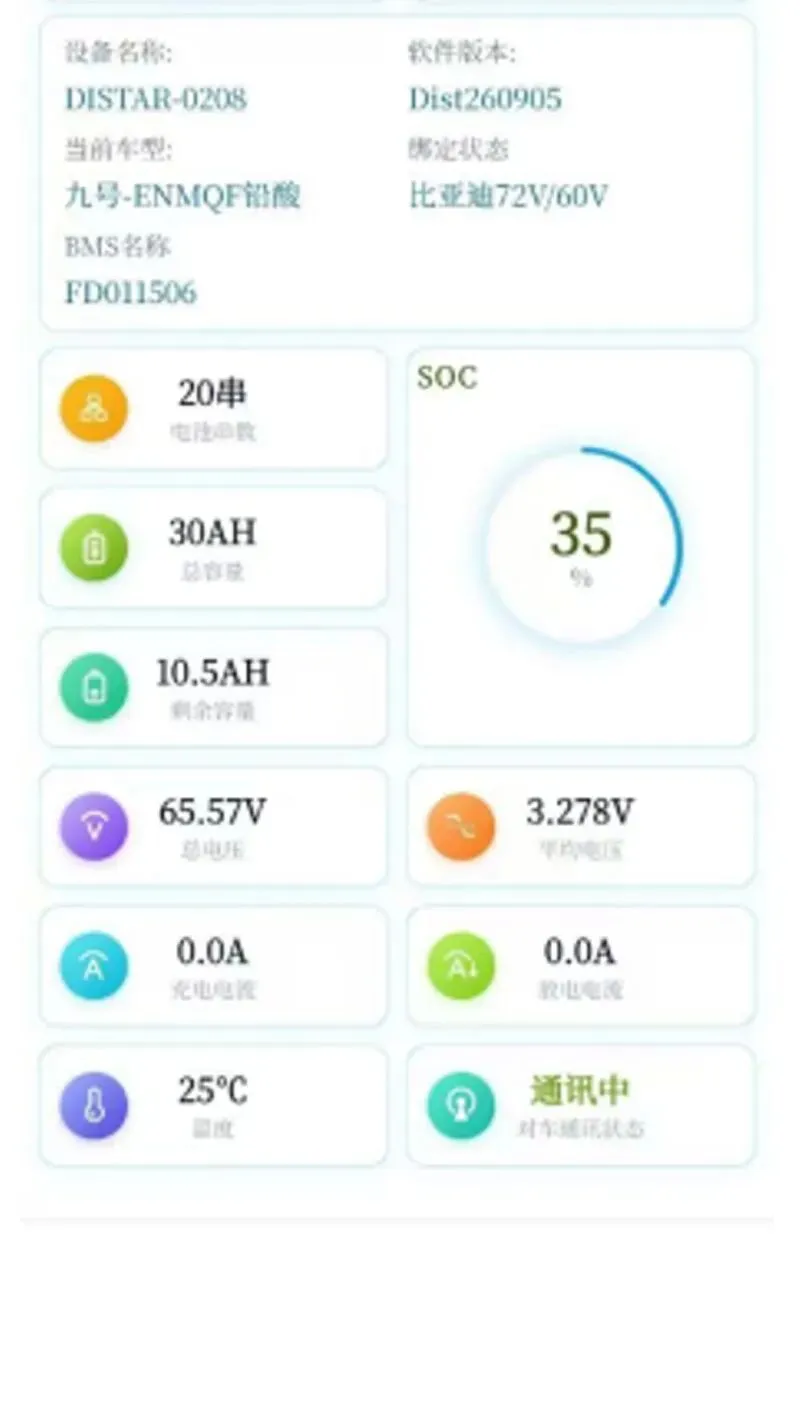

参数匹配完成后，返回小程序主界面，可实时查看电池电压、电量、温度、数据同步状态。

上车实测整车功能：

- 仪表电量显示精准度

- 充电动画是否正常弹出

- 续航里程计算是否准确

- 车辆加速、通电是否无异常

全部功能正常、无报错、无异常，即为调试成功。

八、整理线束、复位装车

1.将所有线束梳理整齐，不挤压、不折死角；

2.将迪之星模块平稳固定在大梁位置，锁紧螺丝；

3.整理好所有线路、卡扣归位；

4.装回座桶，锁紧四颗固定螺丝，全车复位完成。

九、安装完成

到此，迪之星计量模块安装+调试全部结束。

完美解决比亚迪电池：电量不准、无充电动画、续航虚标、仪表报错等问题。

使用过程中若出现连接异常、参数错乱、功能异常，可随时联系售后客服协助远程调试、解决问题。
