CorelDRAW矩形优排插件使用教程:板材开料与紧凑排版操作指南

矩形优排是一款面向 CorelDRAW 的云插件，主要用于把多个矩形对象按设定规则自动排布到指定板材范围内，帮助减少材料浪费并提升排版效率。它适合广告制作、标识加工、木工家具、板材开料、亚克力切割、激光切割和图文店等需要做矩形排料的场景。插件提供多种排序方式与排版算法，可设置板材宽度、高度和排版间距，并支持自动调整页面大小、一刀切模式，以及取页面尺寸、取选中区域等快捷参数获取方式，最后通过一键优排完成布局。

适用场景

广告制作与标识加工

在门头招牌、灯箱面板、标识标牌等制作中，常需要把多个矩形文字底板、面板或装饰块排到同一张板材上。使用矩形优排可以按尺寸自动安排位置，减少人工计算和反复挪动对象的时间。

木工与家具板材开料

定制家具生产会涉及柜体板件、抽屉面板等矩形部件的开料。插件能把多个矩形部件优化排列到标准板材上，例如常见的大芯板规格，帮助提高材料利用率。

亚克力与金属激光切割

激光切割或数控加工前，需要把多个矩形零件在原料板上排布好。插件支持设置排版间距，可以给刀具走刀或切割缝隙预留空间，方便后续加工。

图文店与小批量排版

图文店经常处理零散矩形版面、卡片、标签底版等小批量任务。通过设置板材尺寸和间距，可以快速得到紧凑布局，减少手工拖拽和测量。

操作步骤

第一步：打开矩形优排插件

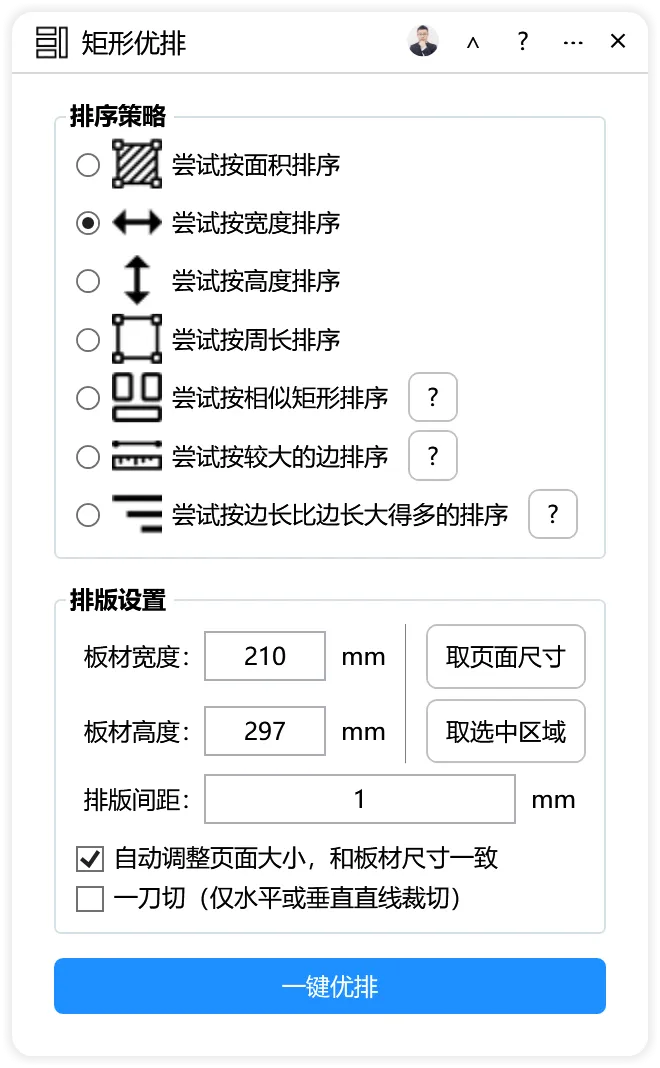

在 CorelDRAW 中打开需要处理的文档，然后通过插件菜单或工具栏启动矩形优排，随后会弹出云插件窗口。窗口内包含排序方式、排版算法、板材参数和辅助选项等区域。

第二步：准备要排版的矩形对象

在 CorelDRAW 文档中绘制或导入需要参与排版的矩形对象。确认这些对象就是本次要排版的内容，可以先用选择工具框选它们，方便进入插件后执行处理。

第三步：选择排序方式

在第一个选项组中选择矩形对象的排序规则。默认选中尝试按面积排序，也就是优先排版面积较大的矩形。还可以选择尝试按宽度排序、尝试按高度排序、尝试按周长排序、尝试按相似矩形排序、尝试按较大的边排序，以及尝试按边长比边长大得多的排序。不同排序方式会影响矩形进入排版流程的先后顺序。

第四步：选择排版算法

在第二个选项组中选择排版算法。默认使用算法1，也可以切换到算法2或算法3（空间分割）。不同算法在排列策略和材料利用率上会有差异，实际使用时可以针对同一组矩形进行对比。

第五步：设置板材参数

在第三个选项组中填写板材和排版参数。板材宽度默认1200毫米，板材高度默认2400毫米，排版间距默认1毫米。板材宽高决定可排布区域大小，排版间距决定矩形之间保留的距离。

第六步：设置辅助选项

根据需要勾选辅助选项。自动调整页面大小，和板材尺寸一致默认勾选，执行排版后会把 CorelDRAW 页面同步为设定的板材尺寸。一刀切（仅水平或垂直直线裁切）默认未勾选，勾选后排版结果只使用水平或垂直直线进行分割，适合特定切割工艺。

第七步：快速获取尺寸

如果希望直接使用当前文档页面尺寸，可以点击取页面尺寸，把页面宽度和高度填入板材参数。如果希望使用当前选中对象的整体边界作为板材范围，可以点击取选中区域，插件会自动计算选中对象的边界尺寸。

第八步：执行一键优排

确认排序方式、排版算法、板材宽高、间距和辅助选项后，点击一键优排按钮开始自动排版。排版完成后，矩形对象会按照优化结果重新排列在页面上。

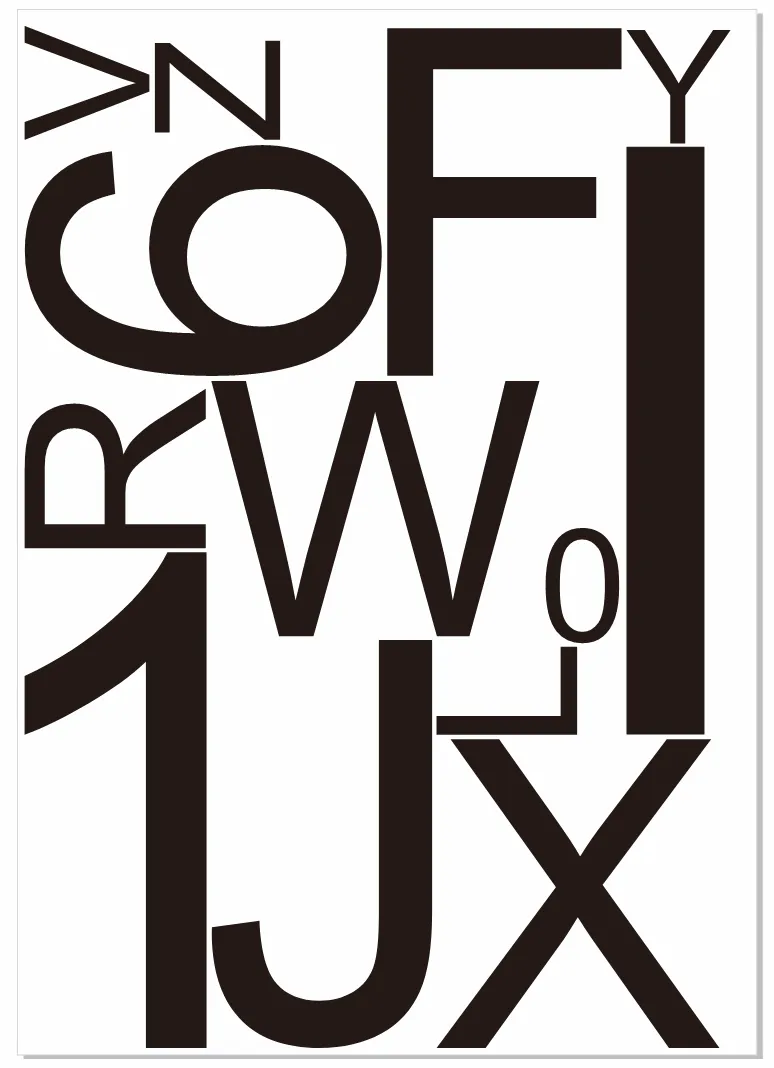

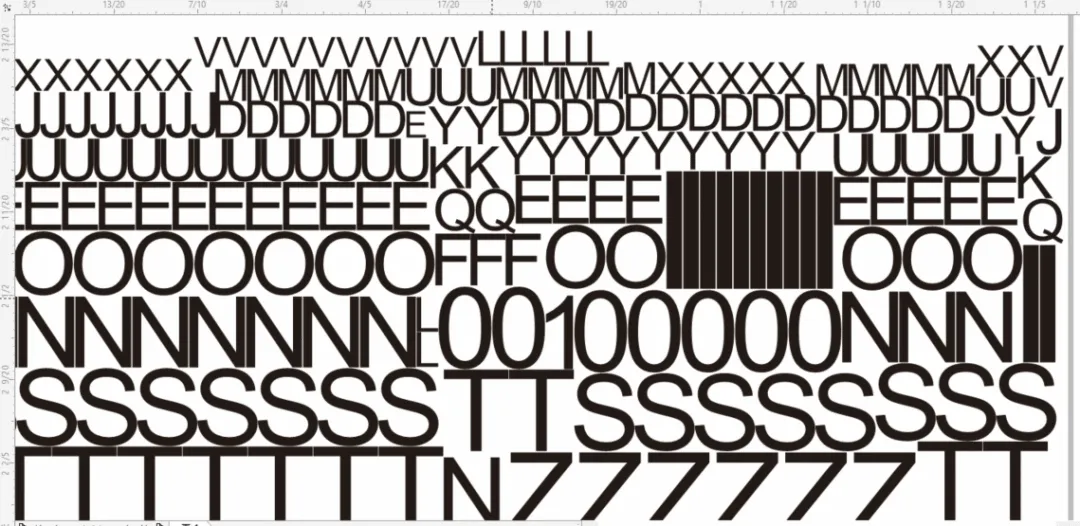

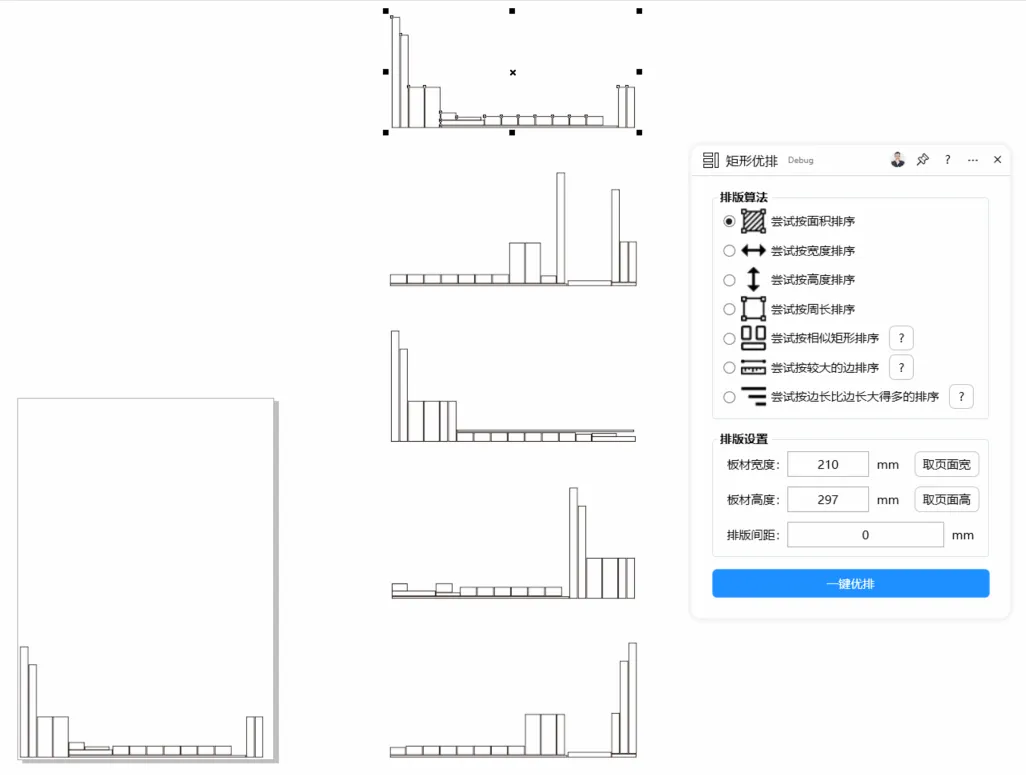

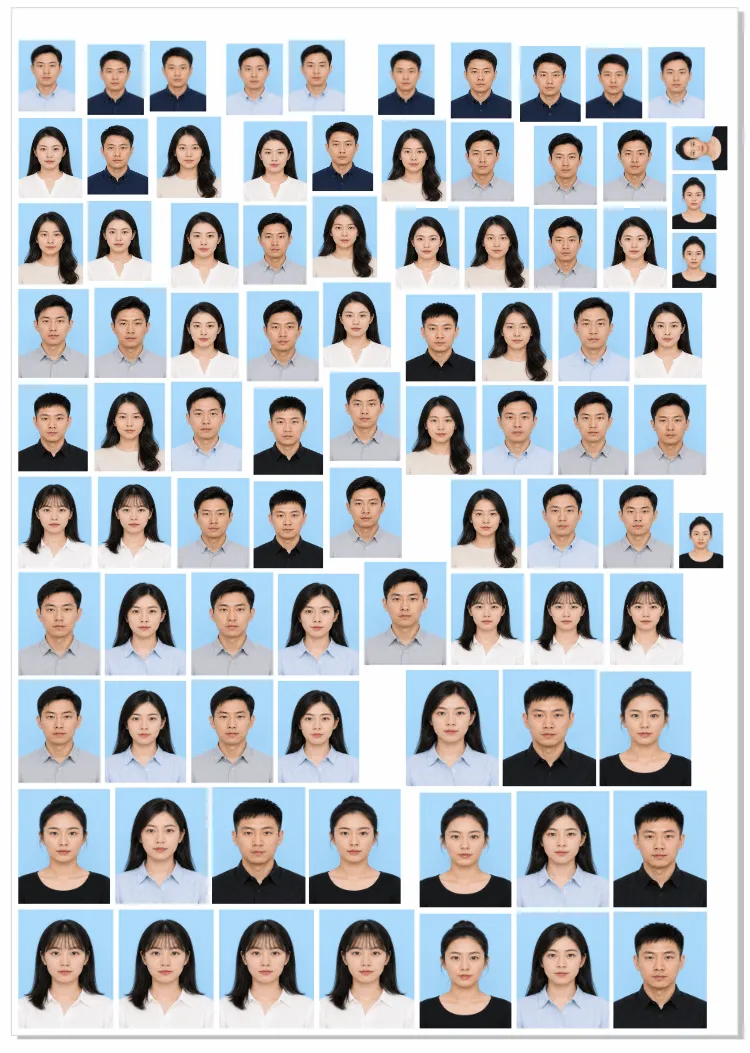

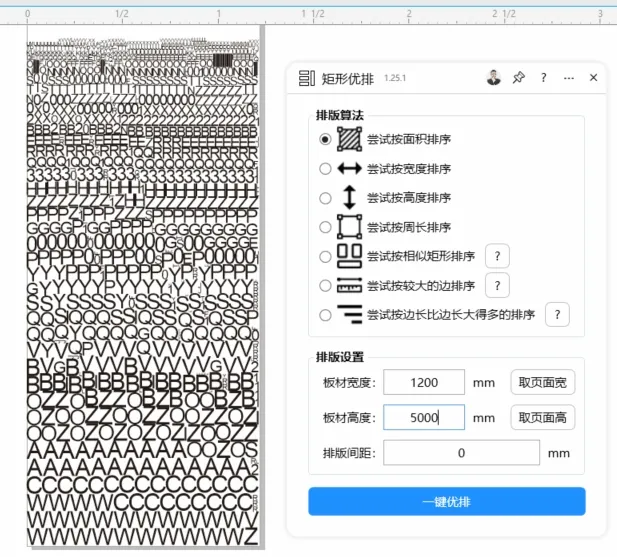

下面为其他排版效果示意：

参数说明

常见问题

Q1：点击一键优排后提示执行排版异常或排版发生异常，是什么原因？

答：这类提示通常和待排版对象有关。先确认文档中已经绘制或导入了矩形对象；如果已经选中对象，检查其中是否包含非矩形形状；同时检查板材宽度和高度是否足以容纳所有矩形。也可以先不选中任何对象直接执行，让插件自动识别页面中的矩形。

Q2：排版结果中矩形重叠或超出板材边界怎么办？

答：先检查排版间距是否为正数，负值或零可能导致对象紧贴甚至重叠。然后尝试更换排序方式或排版算法，不同组合对特定尺寸分布的矩形效果不同。如果仍然超出边界，可以增大板材尺寸或缩小待排版矩形，确保所有对象在物理尺寸上能够容纳。

Q3：一刀切选项有什么实际作用？

答：勾选一刀切后，排版算法会把分割方式限制为水平或垂直的直线。这在推台锯裁切等只能沿直线方向加工的流程中比较有用，可以避免出现L形或更复杂的转向切割。启用后可能略微降低材料利用率，需要结合工艺要求取舍。

Q4：怎样快速恢复到默认参数？

答：插件界面中各参数均有默认状态：排序方式为尝试按面积排序，算法为算法1，板材宽度1200毫米，板材高度2400毫米，排版间距1毫米，自动调整页面大小为勾选状态。目前界面没有一键恢复默认的按钮，需要手动调整回上述状态，也可以把自己常用的参数记录下来作为工作标准。

Q5：排版后页面没有变化，矩形位置也没有移动？

答：先确认自动调整页面大小，和板材尺寸一致选项是否勾选，否则页面不会自动调整。若矩形位置没有变化，可能是排版过程中出现异常被中断，可以查看是否有提示信息。如果待排版矩形原本就在页面范围内且已经比较紧凑，优化后的位置变化可能不明显，可以把矩形打乱后再执行排版观察效果。

Q6：取页面尺寸和取选中区域有什么区别？

答：取页面尺寸会读取当前 CorelDRAW 页面的宽度和高度，并填入板材参数；取选中区域会根据当前选中对象的整体边界范围自动计算板材尺寸。前者适合页面已经按板材规格设置好的情况，后者适合只有一组矩形对象、希望用其边界作为排版范围的情况。

总结

矩形优排把多个矩形对象的排列过程交给插件自动完成，用户只需要设定排序方式、排版算法、板材宽高和间距，再执行一键优排即可得到紧凑布局。它适合广告制作、木工家具、亚克力与金属切割、图文店等需要板材开料或矩形排料的场景，可以减少手工测量和反复拖动对象的操作。

使用时建议先从默认参数开始，再根据材料利用率和加工工艺尝试不同排序方式与算法组合。需要注意板材尺寸和排版间距是否符合实际加工要求，一刀切等选项也要结合裁切设备选择。对同一组数据多做几次对比，有助于找到适合自己业务的标准参数。
