初中物理电路故障分析:掌握3条常识,5道典型题一次通杀

期中考前，电学故障分析是失分重灾区。很多同学靠"蒙"和"感觉"做题，其实这类题有非常明确的判断方法——只要抓住3条基本常识，5道典型题可以全部秒杀。

一、先建立3条常识

电路故障分析的全部难度，都不在计算，而在于是否建立起清晰的判断依据。以下3条常识是整个法的基础。

常识一：串联电路中，断路会切断全部电流

串联电路中，若某一元件发生断路，电流被切断，所有灯泡都无法工作。

原因是串联电路只有一条电流通路。任何一处断开，整条回路就断了。

常识二：串联电路中，短路只影响被短路的元件

串联电路中（电源除外），若某一元件发生短路，只有被短路的用电器不工作，其他用电器仍然正常工作。

关键在于：此时电路中仍然有电流。

把常识一和常识二合起来，可以得到一句极其实用的判据：

有电流 → 短路；没有电流 → 断路。

常识三：所有元件的电压都来自电源

电压表用来测量元件两端的电压。与 L1 并联就测 L1，与 L2 并联就测 L2。但无论是 L1、L2 还是电压表本身，它们的电压最终都来自电源。

由此推出一个反向推论，这是解题的关键：

• 电压表有示数 → 说明电压表能连通到电源的正负极 → 它所在的这条路径上没有断路
• 电压表无示数 → 说明电压表无法连通到电源 → 它所在的这条路径上存在断路

第3条常识是整个方法里最有价值的一条。它把"读数"转化成了"路径判断"，让故障位置可以被精确定位。

二、断路故障实战：练习一至练习三

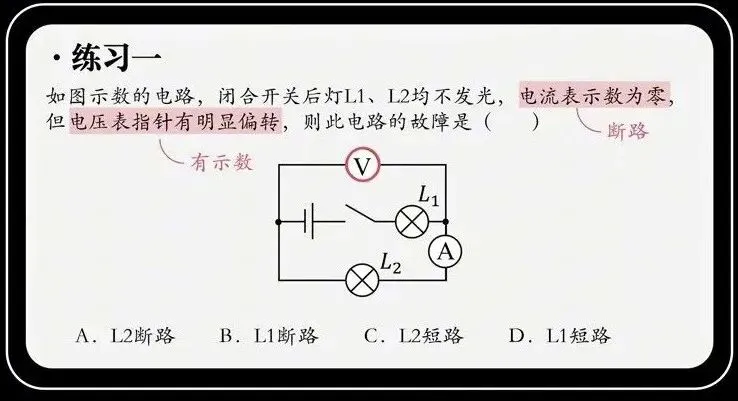

练习一｜电流表无示数 + 电压表有示数

题目：如图所示的电路，闭合开关后灯 L1、L2 均不发光，电流表示数为零，但电压表指针有明显偏转，则此电路的故障是（　）

A. L2 断路

B. L1 断路

C. L2 短路

D. L1 短路

解析：

1. 抓关键词"电流表示数为零" → 电路中没有电流 → 故障类型为断路
2. 抓关键词"电压表指针有明显偏转" → 电压表有示数 → 说明电压表能连通到电源
3. 电压表有示数，意味着它所在的路径（含电源）没有断路；则断路发生在此路径之外的元件上
4. 顺着电路看，电压表并联在 L1 上、与 L1 同在一条支路，而 L2 在此路径之外
5. 因此故障为 L2 断路

解题核心：电压表有示数，等价于"电压表到电源的路径是通的"。用这个结论反推，故障位置自然锁定。

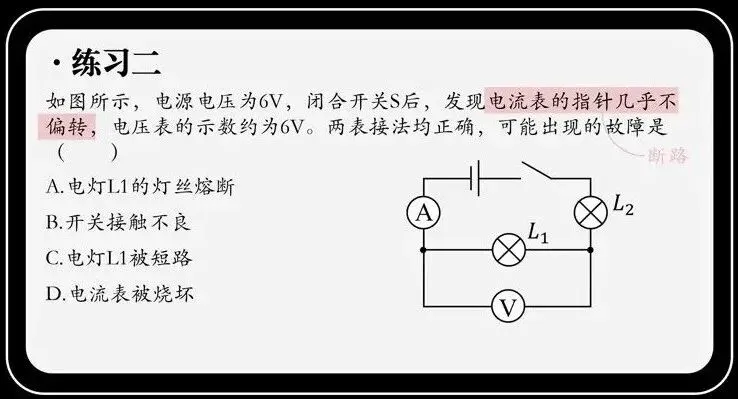

练习二｜电流表几乎不偏转 + 电压表示数约等于电源电压

题目：如图所示，电源电压为 6V，闭合开关 S 后，发现电流表的指针几乎不偏转，电压表的示数约为 6V。两表接法均正确，可能出现的故障是（　）

A. 电灯 L1 的灯丝熔断

B. 开关接触不良

C. 电灯 L1 被短路

D. 电流表被烧坏

解析：

1. "电流表指针几乎不偏转" → 没有电流 → 断路（排除 C）
2. "电压表示数约为 6V"，等于电源电压 → 电压表有示数 → 能连通电源
3. 推论同上：电压表所在路径完好，断路在其他元件上。由于电压表并联在 L1 两端，说明 L1 之外的路径是通的
4. 综合判断，故障是 L1 的灯丝熔断（属断路）

注意一个关键提示：题干特意说明"两表接法均正确"。这句话的作用是排除"因为接线错误导致读数异常"的可能，让你把注意力集中在元件故障本身。

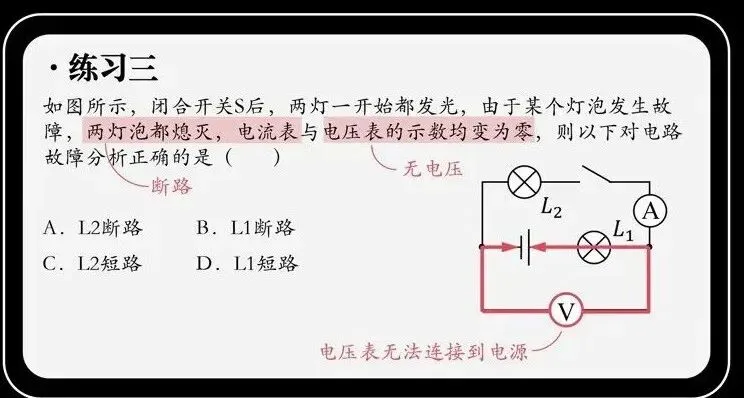

练习三｜电流表、电压表示数同时变为零

题目：如图所示，闭合开关 S 后，两灯一开始都发光。由于某个灯泡发生故障，两灯泡都熄灭，电流表与电压表的示数均变为零，则以下对电路故障分析正确的是（　）

A. L2 断路

B. L1 断路

C. L2 短路

D. L1 短路

解析：

1. "两灯都熄灭＋电流表示数为零" → 没有电流 → 断路（排除 C、D）
2. "电压表示数变为零" → 电压表无示数 → 说明电压表无法连接到电源
3. 也就是说，在电压表通往电源的这条路径上有元件断路了
4. 观察电路，电压表并联在电源两端，而 L1 恰好位于电压表通往电源的路径上
5. 因此故障为 L1 断路

这是"常识三反向推论"的典型应用。与练习一、练习二的区别在于：前两题电压表有示数，本题无示数——所以断路位置从"电压表之外"切换到了"电压表所在的路径上"。

三、进阶：短路故障的2条补充常识

到这里，断路类题目已经可以完整处理。短路类题目还需补充2条常识。

补充常识一：被短路的用电器，其并联电压表无示数

串联电路中，若某用电器被短路，与之并联的电压表没有示数。因为被短路的用电器没有电流流过，此时电压表实际测得的是这一段导线的电压。而导线电阻极小，相对于其他用电器可以视为 0。

用欧姆定律的变形式可以验证：

U = IR

当电阻 R 为 0 时，电压 U 也必然为 0。因此电压表无示数。

补充常识二：并联电路中，任一用电器短路都会导致电源短路

并联电路中，任何一个用电器发生短路，都会直接造成电源短路，所有并联的用电器都无法正常工作。

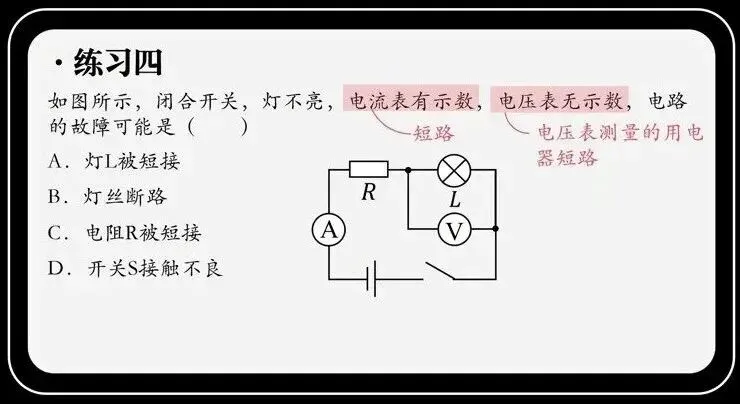

练习四｜串联电路短路判断

题目：如图所示，闭合开关，灯不亮，电流表有示数，电压表无示数，电路的故障可能是（　）

A. 灯 L 被短接

B. 灯丝断路

C. 电阻 R 被短接

D. 开关 S 接触不良

解析：

1. "电流表有示数" → 电路中有电流 → 故障类型为短路（排除 B、D，两者都属于断路）
2. "电压表无示数" → 电压表所测的这部分被短路了
3. 本题中电压表测量的是灯泡 L 两端的电压，因此 L 被短接

易错点：本题电路中电压表只并联在灯泡 L 两端，测的是 L 的电压。若误以为电压表测电源电压，就会选错。先看清电压表并联在谁两端，再判断。

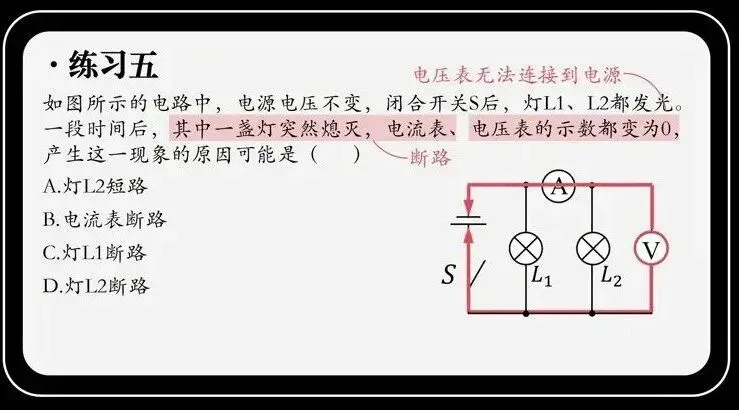

练习五｜并联电路故障判断

题目：如图所示的电路中，电源电压不变。闭合开关 S 后，灯 L1、L2 都发光。一段时间后，其中一盏灯突然熄灭，电流表、电压表的示数都变为 0，则产生这一现象的原因可能是（　）

A. 灯 L2 短路

B. 电流表断路

C. 灯 L1 断路

D. 灯 L2 断路

解析：

1. 先判断电路性质：这是并联电路
2. 只有一盏灯熄灭、电流表示数为 0 → 电路中有断路
3. 电压表示数为 0 → 电压表无法连接到电源
4. 说明故障位于电压表通往电源的这条路径上
5. 观察电路，这条路径上只有电流表一个元件
6. 因此故障为 电流表断路

本题是整节课的"综合型"题目：既要判断电路性质，又要用常识三锁定路径，还要注意路径上的元件是电流表而非灯泡。

四、方法总结

把整套判断流程整理成一张速查表：

三步解题法：

1. 看电流表
   ：有示数 → 短路；无示数 → 断路
2. 看电压表
   ：有示数 → 电压表能连通电源；无示数 → 电压表被切断
3. 看电路图
   ：顺/逆着电压表到电源的路径，找出真正的故障元件

写在最后

电路故障分析之所以让很多同学头疼，是因为它看起来"没有公式可套"。但实际上，它考察的是对电路结构的理解，而不是计算能力。

这3条常识的价值在于：它们不依赖于题目的具体形式。无论是两灯串联、三灯并联，还是加入了电流表、电压表，判断依据始终是同一个——电流的有无判断类型，电压的有无定位位置。

期中考前把这张表过一遍，遇到故障分析题先别急着选答案，按"电流 → 电压 → 电路图"的顺序走一遍，正确率会有明显提升。
