AI 画的电路图，能直接照抄吗？

一、引子：刷到的"专业"电路图，别急着照抄

你有没有刷到过这样的帖子：一张标注详细、配色清晰的"手绘"电路接线图，配着"家庭电工教程""一招搞定双控开关"之类的标题？线条歪歪扭扭，看着像有人专门画了心思在上面。

可问题恰恰出在这里——让 AI 把图画得"像手绘"，是为了让你误以为它可靠。图里的原理是不是真的对，完全没人替你把关。把它当教材照抄，轻则接完不亮、白忙一场，重则火零线短路、电池发热起火。

我决定把几类最常见的错误图挨个拆开讲清楚：它们错在哪、正确做法是什么、照抄会有什么后果。

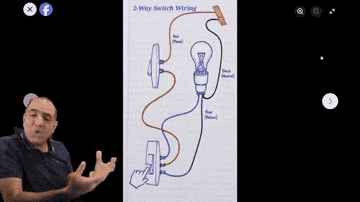

一张"像模像样"的手绘电路图，拆开看全是问题

二、坑一：双控开关接线，一错就可能短路

先说双控开关——就是两个开关控制同一盏灯，楼梯灯、卧室床头灯很常见。要做双控，必须用专门的"三路开关"：它有一个公共端，拨动时公共端在两个端子之间切换，原理本身很简单。

正确的接法是：零线直接进灯泡，火线经过开关再到灯泡。这样关掉开关后，灯泡内部不会残留高压，才安全。

但很多 AI 图根本不是这么画的：有的把普通单刀开关串进电路，乍一看能控制，实际上只要一个开关断开，另一个就完全失效；更离谱的接法，会让火线和零线在某次操作中直接短接——那就不只是灯不亮的问题了。

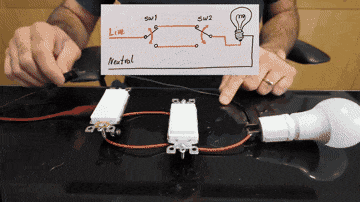

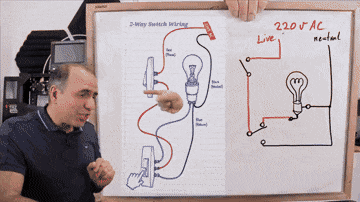

双控开关实物与原理对照：零线进灯泡、火线过开关



左右对比：错误接法如何让火零线短路

三、坑二：电池串联短路与"9V 应急充电"

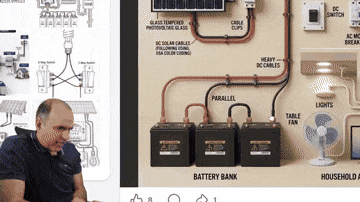

另一种高频出现的 AI 垃圾图，是各种"电池妙用"。比如一张图上两个电池串联，然后两根黑线直接短接在一起往上走——这就是把电池短路。电池短路时电流瞬间飙到极大，发热、鼓包、起火，一步到位。

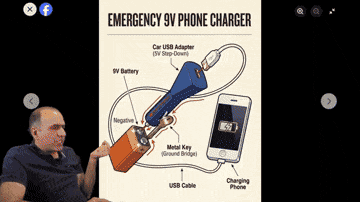

还有"9V 应急手机充电器"：拿一块 9V 电池，用金属钥匙把 USB 车载充电器的触点短接到电池上，再给手机充电。先不说紧急情况下谁身边会正好凑齐这堆东西，这种接法本身没有任何保护电路，连电池正负极标注都常常和实物对不上——9V 电池的大端子旁边才是负极，很多图正好画反。



两个电池串联后直接短接：教科书级错误



9V 电池+钥匙短接车载充电器：看着酷，用着险

四、坑三：锂电池严禁 5V 直充

最让我想拦下来的一条：用 USB 给锂电池充电的电路。USB 充电器输出 5V、电流 1~3A，而一块 3.7V 的锂电池，充满也才 4.2V。拿 5V 直接怼上去，电压就超了。

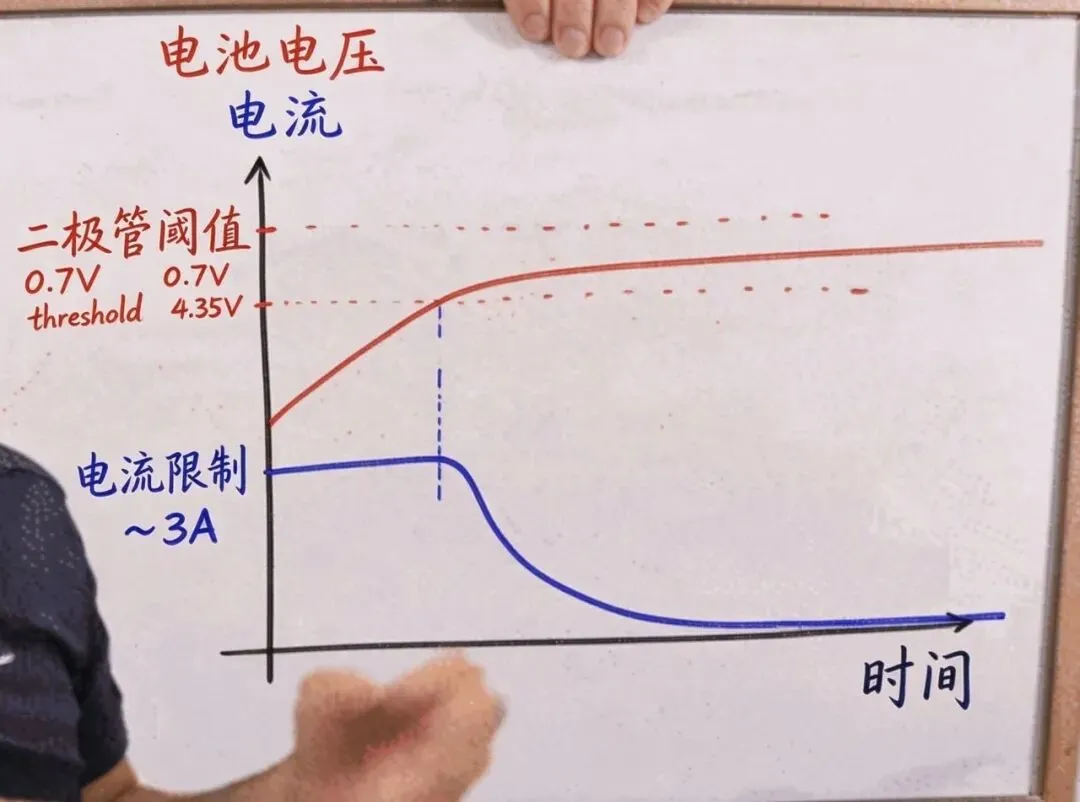

有人会在中间加一个二极管，觉得能把电压"压下来"。但二极管根本不会在电压降到阈值以下时自动关断——它会继续让越来越小的电流流过，电池电压被一路拉到接近 5V，越来越危险。

锂电池的底线很清楚：放电不能低于 3V，充电不能超过 4.2V，一旦超过 4.5V，就可能发生热失控——鼓包、着火、炸开，不是开玩笑的。

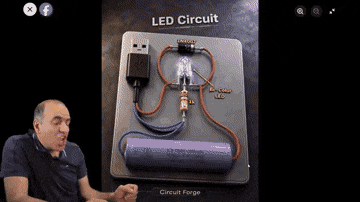

看到这类"USB 直充锂电池"的电路，直接划走

五、坑四："12V 电量指示器"违背放电曲线

再看一张画得像模像样的"12V 电池电量指示器"，号称四个 LED 能精确显示 25% 到 100% 的电量。把它接到可调电源上一测就露馅：第一个 LED 大约在 3V 时就开始亮了。

一块 12V 电池如果已经放到只剩 3V，那它早就报废了，还谈什么"25% 电量"？后面的 LED 分别在 4V、6V、8V 依次亮起，全都远低于 12V 电池的正常工作范围。真正的 12V 电池，放电不能低于大约 10.5~11V，充电不能超过 15V。

说白了，这种电路不是在"指示电量"，只是在按电压点亮几个灯，跟真实电量毫无关系。

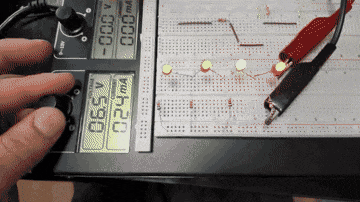

实测：第一个 LED 约 3V 就亮起

六、锂电池安全知识：充放电边界与热失控

把锂电池的知识系统说一下，因为它是这几类错误里最容易造成人身伤害的。锂电池靠化学反应储存能量，电压就是它的"生命线"。

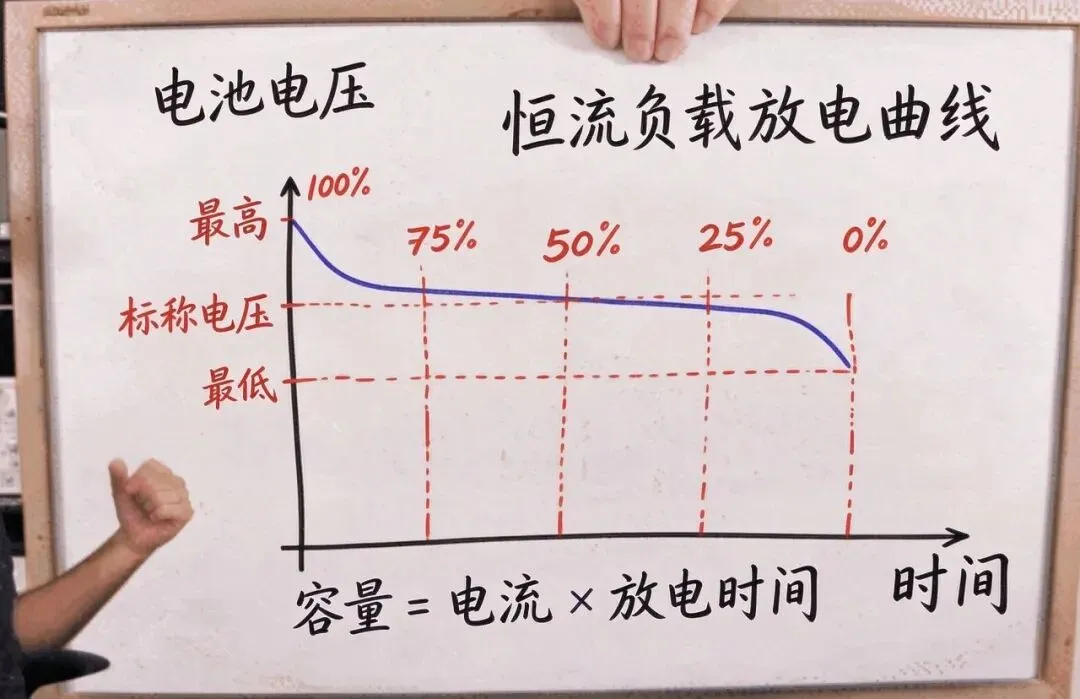

再看放电曲线，它有三个阶段：满电时电压会快速跌落到标称值附近，然后进入一个很长的平稳平台，最后在电量耗尽前再一次快速下跌。看到曲线末尾急速下跌，就是在告诉你：该停止取电了，再放下去就要损伤电池了。

七、收尾：一份安全清单

说一千道一万，面对网上的电路图，动手前先过一遍下面这份清单：

如果你拿到一张陌生电路图，可以用这样的步骤验证它：
