ESim电工仿真(电脑版)简易操作指导书

适用版本:V1.027 系统要求:Windows 7 / 8 / 10 / 11,Windows 7需安装 .NET Framework 4.6.2 更新日期:2026年4月
参考资料:
·官网:http://easytosim.cn
·CSDN专栏:https://blog.csdn.net/chenchuai/category_12926196.html
·下载地址:https://gitee.com/chenzunzhi/esim/blob/master/download
·微信公众号:ESim电工仿真
·抖音官方账号:ESim电工仿真

第一章 软件概述与安装
1.1 软件简介
ESim电工仿真是一款运行在 Windows 系统上的桌面端电工电路设计与实时仿真软件。它通过直观的图形化操作,让用户点击放置搭建电路、运行仿真、查看电路状态变化,是电工学习、电路设计和故障模拟的得力工具。
核心功能一览:
·点击放置式电路搭建:从左侧组件面板点击控件,控件即出现在画布中随鼠标移动,左键点击确认放置到画布,即可将电源、开关、接触器、电机等电气元件放置到画布
·导线连接系统:支持正交约束的导线绘制,可自由设定导线颜色、粗细、网格参数
·实时仿真运行:以200毫秒为周期持续计算电路状态,实时显示灯泡发光、电机转动、仪表读数变化
·智能故障诊断:自动检测短路、断路、电机缺相、电流表接线错误等故障,生成详细检查报告
·数字万用表:模拟真实万用表操作,支持交流电压、直流电压和电路导通测量
·文字图片标注:可在电路图中插入文字说明和图片,制作完整电路文档
·图纸导出(VIP功能):将电路图导出为高清PNG图片
软件适用人群:
·电工初学者:学习电路原理,练习接线技能
·电气工程师:设计电控系统,验证方案可行性

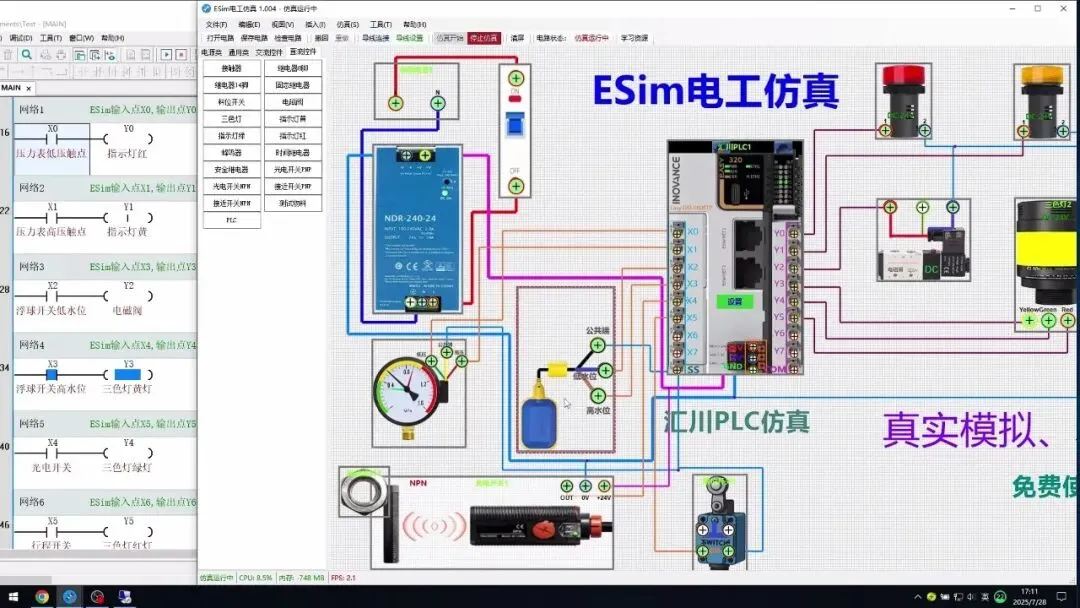

·自动化专业学生:进行PLC(汇川PLC Easy320)、变频器(汇川 MD200)等工控设备仿真练习
1.2 免费版与VIP版
ESim电脑版提供免费功能和VIP增值功能两个层级。
免费版开放内容:
·交流电路仿真
·电源类、通用类、交流控件三个标签页的大多数组件
·数字万用表工具
·电路文件保存与加载(.esim格式)
·文字与图片标注
VIP版额外内容:
·直流电路仿真
·直流控件标签页的全部组件(直流接触器、直流继电器、PLC Easy320、安全光栅等)
·高清图纸导出(PNG格式)
重要提示:
·电脑版与手机版为各自独立的产品,需要分别购买授权,数据不互通
·直流控件标签页中的所有组件均需VIP授权才能使用
1.3 软件安装
下载渠道
您可以通过以下任一渠道获取最新版安装包:
1.夸克网盘永久链接(官网提供):http://easytosim.cn
2.Gitee仓库:https://gitee.com/chenzunzhi/esim/blob/master/download
3.微信公众号:关注"ESim电工仿真",通过菜单获取下载链接
4.抖音官方账号:搜索"ESim电工仿真",加入主页公开群后查看群公告获取
安装步骤
1.找到下载的安装文件(通常名为 ESim_Setup.exe),双击运行
2.勾选"创建桌面快捷方式"(推荐)和"创建开始菜单项"(推荐)
3.点击"下一步",等待安装完成
4.安装完成后可勾选"立即启动ESim",点击"完成"
首次启动
1.双击桌面上的 ESim 图标,或从开始菜单启动
2.软件界面加载完成后即可开始使用
3.如需查看学习资源,可点击工具栏"学习资源"按钮(打开本地 study.html 页面),或通过帮助菜单→学习资源(打开百度网盘链接)
运行环境
·操作系统:Windows 7 / 8 / 10 / 11(推荐 Windows 10 以上)
·依赖框架:.NET Framework 4.6.2(如系统中未安装,可访问微软官网下载)
·推荐显示器分辨率:1920×1080
1.4 软件更新
新版本发布后,旧版本会被禁止使用。请通过上述下载渠道获取最新版本安装包,覆盖安装即可。

第二章 快速使用指南
本章集中回答最高频的操作问题。如果您是第一次使用,建议先通读本章,然后在后续章节中查阅详细说明。
2.1 文件操作
如何打开电路文件?
·方式一:文件菜单 → 打开
·方式二:点击工具栏"打开电路"按钮
·方式三:快捷键 Ctrl+O
·方式四:在 Windows 资源管理器中直接双击 .esim 文件
如何保存电路文件?
·方式一:文件菜单 → 保存
·方式二:点击工具栏"保存电路"按钮
·方式三:快捷键 Ctrl+S
·保存成功后,窗口标题栏会更新为文件名,状态栏显示"电路已保存"
如何新建/清空电路?
·方式一:编辑菜单 → 清空画布
·方式二:点击工具栏"清屏"按钮
·方式三:快捷键 Ctrl+N
·注意:会弹出确认对话框"确定要清空画布吗?此操作无法撤销。",确认后清空所有内容
2.2 控件操作
如何添加控件?
1.在左侧组件面板中点击需要的控件图标
2.控件立即出现在画布中,呈半透明状态并有蓝色虚线边框,随鼠标移动
3.移动鼠标将控件定位到合适的位置
4.鼠标左键点击确认放置,控件固定在当前位置
5.如需取消添加:点击鼠标右键或按 ESC 键
如何选中控件?
·单击控件即可选中(出现红色虚线选中框)
·Ctrl+单击可添加多选(再次 Ctrl+单击已选中对象可取消选择)
如何删除控件?
·选中控件后按 Delete 键
如何移动控件?
·鼠标拖拽已选中的控件到目标位置
·选中后按键盘方向键可微调位置
·多选后拖拽任一选中控件可批量移动
如何复制粘贴控件?
·Ctrl+C 复制选中控件 → Ctrl+V 粘贴(粘贴位置为当前鼠标位置 +20像素偏移)
·注意:电源类控件(单相电源、三相电源、直流电源)不支持复制
控件如何置顶/置底?
·右键点击控件 → 选择"置顶"或"置底"
·或通过视图菜单 → 控件置顶 / 控件置底
2.3 导线操作
如何画线(连接导线)?
1.点击工具栏"导线连接"按钮(或按 Ctrl+W),进入画线模式
2.将鼠标移到起始控件的端子上
3.点击起始端子,然后移动鼠标出现随鼠标移动的预览导线(深绿色,颜色可自定义)
4.如需拐弯,左键点击画布即可添加一个拐点,此时移动鼠标导线即可拐弯
5.画线模式下鼠标右键点击可随时退出画线模式
6.移动鼠标到目标控件端子
7.点击目标端子完成连接,这时起始端子和目标端子会高亮显示表示已连接
导线如何拐弯(L形走线)?
·确保"正交约束"已开启(工具菜单 → 导线设置 → 勾选"正交约束",默认开启)
·连接两个不在同一水平/垂直线上的端子时,导线会自动生成L形或Z形折线路径
·画线模式下,左键点击画布即可添加一个拐点,此时移动鼠标导线即可拐弯
导线如何删除?
·单击导线选中(变红高亮加粗),按 Delete 键
导线颜色/粗细如何修改?
·工具菜单 → 导线设置 / 点击工具栏"导线设置"按钮
·可设置颜色、粗细、连接点、网格、正交约束等全部参数
如何分支接线?
·在画线模式下,在已有导线上点击可添加连接点,再从该点画线到其他端子
如何退出画线模式?
·再次点击"导线连接"按钮 / 按 ESC 键 / 按 Ctrl+W
·重要:画线模式下无法进行控件选择、移动等操作
导线层如何置顶?
·视图菜单 → 导线层置顶(导线绘制在控件上方)/ 导线层置底(导线绘制在控件下方)
如何只清空导线保留控件?
·点击工具栏"清空导线"按钮
2.4 画布操作
如何放大缩小画布?
·鼠标滚轮向上滚动放大,向下滚动缩小(以鼠标指针位置为中心)
·快捷键:Ctrl+加号放大,Ctrl+减号缩小
如何移动/拖动画布?
·方式一:按住鼠标中键(滚轮键)拖拽
·方式二:按住 Ctrl 键 + 鼠标左键拖拽
·快捷键:Ctrl+方向键平移
如何选择对象?
·单击选择单个对象
·取消选择:点击画布空白区域 / 按 ESC 键
·注意:本版本不支持拖拽框选,不支持多选
如何显示/隐藏网格和组件面板?
·网格:工具菜单 → 导线设置 → 勾选/取消"显示网格"
·组件面板:视图菜单 → 工具箱(勾选/取消)
2.5 仿真操作
如何开始仿真?
·点击工具栏"仿真开始"按钮(绿色)/ 仿真菜单 → 运行仿真
·启动后按钮变灰禁用,状态栏显示红色"仿真运行中"
如何停止仿真?
·点击工具栏"停止仿真"按钮(红色)/ 仿真菜单 → 停止仿真
·停止后按钮恢复,状态栏显示绿色文字
如何检查线路?
·点击工具栏"检查电路"按钮 / 仿真菜单 → 检查线路
仿真声音怎么关?
·仿真菜单 → 仿真声音(去掉勾选,默认开启)
2.6 万用表
如何使用万用表?
1.工具菜单 → 万用表(菜单项前出现勾选,表示已打开)
2.万用表窗口出现在画布上
3.将红表笔拖到待测正极/高端触点
4.将黑表笔拖到待测负极/低端触点
5.选择测量档位(交流电压 / 直流电压 / 电阻)
6.从数字屏幕读取测量结果
如何移除万用表?
·再次点击工具菜单 → 点击万用表 → 在弹出的万用表删除对话框中选择是,万用表及表笔全部移除
2.7 标注功能
如何在电路图上添加文字?
·插入菜单 → 插入文本 → 设置文字内容、字体大小、颜色 → 确定后在画布上点击放置
如何在电路图上添加图片?
·插入菜单 → 插入图片 → 选择图片文件(支持JPG/PNG/BMP/GIF/TIFF)→ 在画布上点击放置
如何编辑已有文字?
·右键点击文字,在弹出的菜单中选择编辑即可弹出文字编辑框
2.8 授权
如何查看授权状态?
·帮助菜单 → 授权(显示本机设备码和剩余天数)
如何购买VIP?
·在授权界面选择套餐,扫码支付(微信/支付宝),系统自动轮询确认后授权生效
2.9 撤销与重做
·撤销:Ctrl+Z / 工具栏"撤回"按钮(支持最多100步连续撤销)
·重做:Ctrl+Y / 工具栏"重做"按钮
2.10 图纸导出(VIP功能)
·点击工具栏"图纸导出"按钮,保存电路图为高清PNG图片
2.11 学习资源与帮助
·工具栏"学习资源"按钮:打开本地学习平台页面
·帮助菜单 → 学习资源:打开百度网盘资源链接
·工具栏"智能客服"按钮:打开腾讯ima智能客服
·帮助菜单 → 意见反馈: 到码关注公众号即可提交问题或建议

第三章 主界面布局详解
3.1 界面概览
启动软件后,您会看到以下六大区域:
区域 | 位置 | 说明 |
菜单栏 | 顶部 | 七个菜单:文件、编辑、视图、插入、仿真、工具、帮助 |
工具栏 | 菜单栏下方 | 15个快捷按钮 + 2个状态标签 |
组件面板 | 左侧 | 四个标签页的控件选择面板 |
绘图区域 | 中央 | 电路设计的工作区(无限画布) |
状态栏 | 底部 | 显示仿真状态和操作提示 |
标题栏 | 顶部窗口框 | 显示"ESim电工仿真 1.027"及当前文件名 |
3.2 菜单栏详解
3.2.1 文件菜单(4项)
菜单项 | 功能 | 快捷键 |
打开 | 打开已有 .esim 电路文件 | Ctrl+O |
保存 | 保存当前电路为 .esim 文件 | Ctrl+S |
—(分隔线) | ||
退出 | 关闭软件 |
3.2.2 编辑菜单(8项)
菜单项 | 功能 | 快捷键 |
撤销 | 撤销上一步操作 | Ctrl+Z |
重做 | 重做已撤销操作 | Ctrl+Y |
—(分隔线) | ||
复制 | 复制选中对象 | Ctrl+C |
粘贴 | 粘贴已复制对象 | Ctrl+V |
删除 | 删除选中对象 | Delete |
—(分隔线) | ||
清空画布 | 清除画布上所有内容 | Ctrl+N |
3.2.3 视图菜单(5项)
菜单项 | 功能 |
工具箱 | 显示/隐藏左侧组件面板(勾选状态) |
控件置顶 | 将选中控件移到所有对象的绘制最顶层 |
控件置底 | 将选中控件移到所有对象的绘制最底层 |
导线层置顶 | 导线绘制在控件上方 |
导线层置底 | 导线绘制在控件下方 |
3.2.4 插入菜单(3项)
菜单项 | 功能 |
插入文本 | 在画布上添加文字标注,需先退出画线模式 |
插入图片 | 在画布上添加图片,支持 JPG/PNG/BMP/GIF/TIFF |
插入高级图片 | 在画布上添加带属性设置的高级图片 |
3.2.5 仿真菜单(4项)
菜单项 | 功能 |
运行仿真 | 启动电路实时仿真 |
停止仿真 | 停止正在运行的仿真 |
检查线路 | 执行电路连接检查,显示检查结果 |
仿真声音 | 勾选开启音效(开关声/接触器声/电机声/蜂鸣器声),默认开启 |
3.2.6 工具菜单(2项)
菜单项 | 功能 |
万用表 | 点击万用表添加,再次点击即可删除 |
导线设置 | 打开导线属性设置对话框 |
3.2.7 帮助菜单(4项)
菜单项 | 功能 |
关于我们 | 查看软件版本及开发信息 |
授权 | 查看设备码、购买/验证VIP授权 |
意见反馈 | 提交BUG报告或功能建议 |
学习资源 | 打开百度网盘资源链接 |
3.3 工具栏按钮一览
工具栏共15个按钮(另有2个状态标签),从左到右排列:
序号 | 按钮名称 | 功能 |
1 | 打开电路 | 打开 .esim 文件 |
2 | 保存电路 | 保存当前电路 |
3 | 检查电路 | 执行电路检查 |
4 | 撤回 | 撤销上一步 (Ctrl+Z) |
5 | 重做 | 重做已撤销操作 (Ctrl+Y) |
6 | 导线连接 | 进入/退出画线模式 (Ctrl+W) |
7 | 导线设置 | 打开导线属性设置对话框 |
8 | 仿真开始 | 启动仿真(绿色) |
9 | 停止仿真 | 停止仿真(红色) |
10 | 清空导线 | 清除所有导线,保留控件 |
11 | 清屏 | 清空整个画布所有内容 |
12 | 电路状态:停止中 | 状态文字显示(红色=运行中,绿色=停止) |
13 | 学习资源 | 打开本地 study.html |
14 | 图纸导出 | 导出高清PNG(VIP专享) |
15 | 智能客服 | 打开腾讯ima智能客服 |
16 | 会员案例 | 打开百度网盘链接 |
3.4 状态栏
状态栏位于界面底部,包含三部分信息:
·仿真状态:"电路状态:停止中"(绿色)/ "电路状态:仿真运行中"(红色)
·性能信息:CPU占用、内存占用、FPS帧率
·操作反馈:文件保存成功、加载完成等提示信息
仿真运行时,窗口标题栏也会同步显示"仿真运行中"。

第四章 组件面板与控件操作
4.1 组件面板结构
组件面板位于主界面左侧,以 TabControl 形式组织,包含四个标签页:
标签页 | 内容 | 是否需VIP |
电源类 | 单相交流电源、三相交流电源、直流电源(含直流电源A) | 否 |
通用类 | 墙壁开关、按钮、空气开关、漏电保护、限位开关等 | 否 |
交流控件 | 交流接触器、继电器、电机、传感器、仪表、指示灯等 | 否 |
直流控件 | 直流接触器、直流继电器、PLC、安全光栅等 | 是 |
面板操作:
·显示/隐藏:视图菜单 → 工具箱(勾选/取消)
·调整宽度:将鼠标移到面板右边缘,出现双向箭头时拖拽(最小宽度约226像素)
4.2 控件添加方法
ESim电工仿真采用"点击组件 → 随鼠标移动 → 点击左键放置"的添加方式:
完整操作步骤:
1.在左侧组件面板中找到需要的控件,点击该控件的图标
2.控件立即出现在画布上,呈半透明状态附带蓝色虚线边框,并跟随鼠标光标实时移动
3.移动鼠标将控件定位到画布上的合适位置
4.点击鼠标左键 → 控件固定在当前位置,添加完成
5.如需取消添加:点击鼠标右键 或 按 ESC键
注意事项:
·只有在正常模式(WiringMode.Normal)下才能添加控件,画线模式下无法添加
·如果在画布区域外释放左键,控件也会被取消(Main.cs:9976-9979)
4.3 控件基本操作
选中
·单击控件即可选中,被选中的控件周围出现红色虚线矩形框,以此与未选中控件区分
·不支持多选
·点击画布空白区域或按 ESC 取消所有选择
移动
·鼠标左键按住已选中的控件,拖拽到目标位置
·选中控件后按键盘方向键可微调位置(每次移动1像素)
·移动控件时,连接到该控件的导线端点会自动跟随移动
删除
·选中控件后按 Delete 键
·删除控件的同时,与之连接的导线也会被自动清除
·删除操作支持撤销(Ctrl+Z恢复)
复制与粘贴
·选中控件 → Ctrl+C 复制
·Ctrl+V 粘贴,新控件出现在当前鼠标位置 +20像素偏移处
·重要限制:以下控件不支持复制:
o三相交流电源(SinglePhasePowerSupply)
o单相交流电源(ThreePhasePowerSupply)
o直流电源(DCPower / DCPowerA)
4.4 控件层次管理
当多个控件发生重叠时,上层的控件会遮挡下层的控件,可能影响选择和显示。此时可使用层次管理功能:
·置顶:选中的控件移到所有对象的绘制最顶层
o右键点击控件 → 置顶
o视图菜单 → 控件置顶
·置底:选中的控件移到所有对象的绘制最底层
o右键点击控件 → 置底
o视图菜单 → 控件置底
控件按 Z 轴顺序(Z-order)排列,置顶的控件会遮挡置底的控件,鼠标点击时也会优先响应上层控件。
4.5 右键菜单
根据鼠标右键点击的对象不同,会弹出不同的功能菜单:
组件右键菜单(右键点击控件)
·复制、粘贴、删除、置顶、置底
导线右键菜单(右键点击导线)
·删除
文字/图片右键菜单(右键点击文字或图片元素)
·复制、粘贴、编辑、置顶、置底、删除
空白区域右键菜单(右键点击画布空白处)
·粘贴(仅当有已复制对象时显示)
·插入文字
·插入图片
·清空画布(需确认)
4.6 组件分类速查
4.6.1 电源类
控件名称 | 端子说明 |
三相交流电源 | L1、L2、L3(相线)、N(零线) |
单相交流电源 | L(相线)、N(零线) |
直流电源 | 正极(+)、负极(-) |
直流电源A | 正极(+)、负极(-)(另一款式) |
4.6.2 通用类(部分重点控件)
控件名称 | 类型说明 |
墙壁开关 单开双控 | 单控开关(2个端子) |
墙壁开关 双开多控 | 双控开关(3个端子) |
墙壁开关(多控)三开中继 | 多控开关(4个端子) |
自锁按钮(绿/红/黄) | 按一下保持通/断,再按切换 |
点动按钮(绿/红) | 按住通,松开断 |
急停按钮 | 常闭触点,拍下断开 |
选择开关 | 旋转切换通断 |
空气开关(1P-4P) | 对应1极到4极断路器 |
漏电保护器(1P-3P) | 带漏电检测的断路器 |
塑壳断路器 | 工业级断路器(黑色/白色) |
保险/熔断器(1P-3P) | 对应1路到3路熔断器 |
限位开关(自锁/点动) | 行程触发开关 |
浮球开关 | 液位浮球触发 |
水压开关 | 水压力触发 |
电机保护开关 A/B | 电机过热/过载保护 |
隔离开关 | 可见断点的隔离开关 |
浪涌保护开关(1P/3P) | 防雷浪涌保护器 |
脚踏开关 | 脚踩触发 |
墙壁插座/带开关 | 电源插座 |
端子排(横/竖) | 接线端子 |
万能转换开关 | 万能转换开关 |
热保护开关 | 温度保护 |
4.6.3 交流控件(部分重点控件)
控件名称 | 类型说明 |
灯泡 | 负载指示 |
三色灯 | 红/黄/绿三色状态灯 |
LED指示灯(红/绿/黄) | 单色状态指示灯 |
蜂鸣器 | 声音报警 |
继电器(8脚/14脚) | 含线圈+多组触点(NO/COM/NC) |
交流接触器(A/B/380V/中间) | 含线圈A1/A2+主触点+辅助触点 |
时间继电器(标准/电子) | 延时动作(双击可设置延时参数) |
安全继电器 | 安全电路用 |
固态继电器 | 无触点电子开关 |
电压表/电流表 | 测量仪表 |
电流互感器 | 大电流转换测量 |
单相/三相电度表 | 电能计量 |
单相电机/三相异步电机 | 动力负载 |
加热管(220V/380V) | 电阻发热负载 |
水阀/电磁阀 | 流体控制 |
温控器 | 温度控制(双击可设置参数) |
变频器(MD200) | 电机调速 |
接近开关NO/NC | 金属感应传感器(常开/常闭) |
光电开关NO/NC | 光电感应传感器(常开/常闭) |
浮球开关 | 液位浮球 |
液位开关 | 料位传感器 |
电位器 | 可调电阻 |
热保护开关 | 温度保护 |
4.6.4 直流控件(VIP专享)
控件名称 | 类型说明 |
直流接触器 | 直流线圈接触器 |
直流继电器(8脚/14脚) | 直流线圈继电器 |
直流固态/安全继电器 | 直流电子式继电器 |
直流LED指示灯(红/绿/黄) | 直流状态灯 |
直流三色灯 | 直流三色状态灯 |
直流液位开关 | 直流料位传感器 |
直流光电开关(PNP/NPN) | 直流光电传感器 |
直流接近开关(PNP/NPN) | 直流接近传感器 |
直流电磁阀 | 直流电磁阀 |
直流蜂鸣器 | 直流蜂鸣器 |
直流时间继电器 | 直流延时继电器 |
PLC(Easy320) | 汇川 Easy320 PLC控制器 |
安全光栅 | 光电安全防护 |
安全磁感应开关 | PILZ安全开关(直流款) |
气缸磁感应开关 | 气缸位置检测 |
微型气缸 | 小气缸执行器 |
测试物料 | 测试用(内部调试组件) |
4.7 交流(AC)与直流(DC)的区别
这是一个新手最容易忽略但导致电路无法仿真的重要原因:
·交流控件只能用于交流电路(需要接入交流电源)
·直流控件只能用于直流电路(需要接入直流电源)
·直流控件标签页中的所有组件都标记为 VIP 专享
·免费版用户只能使用电源类、通用类、交流控件三个标签页中的组件
如果把直流继电器放入交流电路中,或把交流接触器放入直流电路中,仿真时电路将无法正常工作。

第五章 导线操作详解
导线操作是ESim中最核心也是最容易被新用户困惑的部分。本章将详细讲解导线相关的全部操作。
5.1 画线模式的四种状态
ESim的画线系统使用状态机管理,共有四种模式:
状态 | 含义 | 此时可执行的操作 |
Normal | 正常模式 | 选择、移动、删除控件;添加控件 |
WiringReady | 准备画线 | 点击端子开始画线 |
WiringInProgress | 正在画线 | 移动鼠标预览导线路径,点击端子或空白处 |
WiringPaused | 画线暂停 | 多段折线的中间暂停状态 |
进入画线模式:工具栏"导线连接"按钮 / Ctrl+W 退出画线模式:再次点击"导线连接"按钮 / ESC / Ctrl+W
关键提醒:一旦进入画线模式,您将无法进行控件选择、移动、删除等操作。这是新用户最常遇到的困惑——"为什么我的鼠标点不动控件了?"——因为您还在画线模式中,请按 ESC 退出。
5.2 导线连接步骤(分步详解)
假设要将一个绿色自锁按钮连接到灯泡:
第一步:进入画线模式点击工具栏"导线连接"按钮(或按 Ctrl+W),确认按钮处于激活状态。
第二步:点击起始端子将鼠标移到绿色自锁按钮的一个端子上(假设是常开端子)。
第三步:预览导线出现点击起始端子后,此时移动鼠标会出现一条跟随鼠标移动的深绿色预览导线。
第四步:点击目标端子将鼠标移到灯泡的一个端子上,点击鼠标左键。
第五步:完成连接导线固定,颜色变为黑色(默认导线颜色),端子高亮显示,表示电气连接建立完成。
创建多段折线:在上述第四步中,如果希望导线经过某个折点(而不是直接连到目标端子),可以点击画布空白处创建一个中间转折点,然后继续移动鼠标即可折线,最后再点击目标端子。
5.3 正交约束模式
正交约束是导线自动对齐的核心机制,默认开启。
开启的效果:
·导线只能以水平或垂直方向绘制
·连接两个不在同一水平/垂直直线上的端子时,导线会自动生成 L 形或 Z 形折线路径
·这符合电工接线图的绘制规范,走线整洁美观
如何关闭:
1.工具菜单 → 导线设置
2.取消勾选"正交约束"复选框
"仅画线时启用正交约束"选项(默认开启):
·当此选项开启时,正交约束仅在画线过程中生效
·已画好的导线不受正交约束限制
·如果取消"正交约束",此选项将自动禁用
建议:设计电路图时保持正交约束开启。如果需要自由走线(如斜线连接),可临时关闭后再画线。
5.4 导线设置(13个可配置项)
打开方式:工具菜单 → 导线设置 / 工具栏"导线设置"按钮
序号 | 设置项 | 默认值 | 说明 |
1 | 导线颜色 | 黑色 | 建议主回路用黑色、火线用红色、零线用蓝色 |
2 | 导线粗细 | 2像素 | 范围1-10 |
3 | 连接点颜色 | 红色 | 导线交叉/分支点标记的颜色 |
4 | 连接点大小 | 6像素 | 标记点的直径 |
5 | 显示连接点 | 开启 | 是否在导线交叉处显示红色圆点 |
6 | 吸附到网格 | 开启 | 导线端点自动对齐到网格 |
7 | 网格大小 | 5像素 | 吸附网格的间距 |
8 | 正交约束 | 开启 | 导线强制水平/垂直走线 |
9 | 仅画线时正交 | 开启 | 只在画线过程中应用正交约束 |
10 | 预览颜色 | 深绿色 | 画线过程中跟随鼠标的预览导线颜色 |
11 | 预览粗细 | 3像素 | 预览导线的粗细 |
12 | 显示网格 | 开启 | 画布背景是否显示网格线 |
13 | 网格颜色 | 浅灰色 | 网格线的颜色 |
导线设置对话框使用方法:
·调整任意参数后点击"确定"保存并关闭
·点击"应用"保存但不关闭(可即刻看到效果)
·点击"重置"恢复所有默认值
·设置会自动保存到配置文件,重启软件后仍然保持
重要提醒:修改导线颜色/粗细等设置,只对之后新画的导线生效。已经画好的导线不会改变。
5.5 导线分支
在实际电路设计中,经常需要从一根已有的导线上分出一条支路。ESim电工仿真 支持导线分支功能:
1.进入画线模式
2.在已有导线的某个位置上点击鼠标,会创建一个导线连接点
3.从该连接点继续画线到其他端子
4.最终形成从一根导线上分出的支路
导线连接点支持撤销/重做操作。
5.6 导线编辑
选中导线
·单击导线即可选中
·选中的导线变为红色高亮且加粗,方便识别
·选中后状态栏会显示导线信息
删除导线
·选中导线后按 Delete 键
·导线右键菜单仅包含"删除"选项
·删除导线操作支持撤销(Ctrl+Z恢复)
5.7 导线层的置顶与置底
默认情况下,导线绘制在控件之下(即控件遮盖导线)。如果您希望看到完整的导线走向,可以将导线层置顶:
·导线层置顶:视图菜单 → 导线层置顶(勾选后导线绘制在控件上方)
·导线层置底:视图菜单 → 导线层置底(恢复到默认,控件遮盖导线)
这个设置影响整个画布的绘制顺序,不是针对单根导线的操作。
5.8 清空导线
·点击工具栏"清空导线"按钮
·清除画布上所有导线,保留全部控件和文字/图片标注
·所有控件的端子连接状态会全部重置
·如果您只想重新布线而不想重新放置控件,这个按钮非常方便

第六章 画布操作详解
6.1 画布缩放
·鼠标滚轮向上滚动:以鼠标指针位置为中心放大视图
·鼠标滚轮向下滚动:以鼠标指针位置为中心缩小视图
·Ctrl+加号(+):放大
·Ctrl+减号(-):缩小
缩放范围非常大:可以缩到极小观看全局布局,也可以放得极大以便精确对齐控件的端子触点。在需要精细接线时,建议先放大到能清晰看到端子的程度。
6.2 画布平移
当电路规模较大、超出当前显示区域时,需要移动视图来查看不同部分。
·方式一(推荐):按住鼠标中键(即滚轮键,不是滚动)移动鼠标即可拖拽画布
·方式二:按住 Ctrl 键 + 鼠标左键拖拽
·快捷键:Ctrl+方向键微调平移
6.3 对象选择
·单击选择:用鼠标左键单击画布上的控件、导线或文字/图片元素,即可选择
·取消全部选择:点击画布空白区域 / 按 ESC 键
各对象的选中标识:
对象类型 | 选中效果 |
控件 | 红色虚线矩形框包围 |
导线 | 变为红色、加粗高亮 |
文字/图片 | 显示选择框,四角出现可拖拽的调整大小控制点 |
特别注意:本版本不支持拖拽框选(即按住鼠标左键在空白区域拖出矩形选择框来批量选择)。
6.4 网格系统
网格系统帮助您在放置控件和画线时保持对齐:
网格显示:
·工具菜单 → 导线设置 → 勾选/取消"显示网格"(默认开启)
·网格颜色默认为浅灰色,可在导线设置中修改
吸附到网格:
·工具菜单 → 导线设置 → 勾选/取消"吸附到网格"(默认开启)
·默认网格间距为5像素
·开启后,控件移动和导线端点会自动对齐到最近的网格交叉点
建议:设计电路图时保持网格显示和吸附开启,让布局更规整。
6.5 组件面板的显示与隐藏
·视图菜单 → 工具箱(勾选显示,取消隐藏)
·隐藏组件面板后,绘图区域会扩展到左侧,获得更大的设计空间
·适合在放置好控件、专注于画线时使用

第七章 仿真运行
7.1 仿真原理简述
ESim 的仿真引擎以200毫秒为周期持续运行:
1.每次仿真周期开始时,将当前的组件列表和导线列表传递给仿真引擎
2.引擎根据导线连接关系计算电流路径
3.更新各控件的状态:通电/断开、动作/释放、电机转/停、仪表读数变化
4.如果检测到短路、断路等故障,自动停止仿真并弹出故障报告
5.画布实时刷新,反映控件的最新状态
7.2 启动仿真
·方式一:点击工具栏"仿真开始"按钮(绿色播放图标)
·方式二:仿真菜单 → 运行仿真
启动仿真后:
·工具栏"仿真开始"按钮变灰禁用
·"停止仿真"按钮变为红色激活状态
·状态栏文字变为红色"仿真运行中"
·窗口标题栏同步显示"仿真运行中"
·控件状态根据电路逻辑实时变化(灯亮、电机转、接触器吸合等)
启动仿真的前提条件:
·电路中至少有一个电源
·电路中至少有一个负载(或控制回路)
·电路连接正确(无短路故障)
7.3 停止仿真
·方式一:点击工具栏"停止仿真"按钮(红色停止图标)
·方式二:仿真菜单 → 停止仿真
停止仿真后:
·所有控件恢复到编辑状态
·状态指示灯熄灭
·状态栏文字变为绿色
·"仿真开始"按钮恢复可用
此外,如果仿真过程中检测到电路故障,系统会自动停止仿真。
7.4 检查线路
仿真之前,建议先检查线路:
·方式一:点击工具栏"检查电路"按钮
·方式二:仿真菜单 → 检查线路
系统会分析电路的连通性、电源配置和接线正确性,并弹出检查报告。
7.5 故障自动检测
仿真运行过程中,系统会自动检测以下电路故障:
故障类型 | 提示信息 | 常见原因 |
短路故障 | 检测到短路故障 | 相线与零线直接相连,无负载 |
电机相间短路 | 检测到电机相间短路 | 三相电机的相线之间短路 |
电机缺相 | 检测到电机缺相 | 三相电机某一根相线未接入 |
电机接线异常 | 检测到电机接线异常 | 电机端子接线不符合规范 |
电源故障 | 交流电源未找到 | 电路中缺少交流电源 |
无有效通电路径 | 未找到有效通电路径 | 电路某处断路,未形成完整回路 |
电流表接线错误 | 电流表应通过电流互感器接入 | 电流表直接串入主回路而非通过CT接入 |
变频器故障 | 变频器故障(MD200Error) | MD200变频器接线或设置错误 |
故障响应流程:
1.检测到故障 → 自动停止仿真
2.弹出故障信息提示对话框
3.生成详细的电路检查报告,帮助定位问题点
7.6 仿真声音
·开关方式:仿真菜单 → 仿真声音(勾选=开启,默认勾选)
·音效类型:开关操作声、接触器吸合声、电机运转声、蜂鸣器报警声
·仿真声音由各控件内部的 SoundPlayer 实现,增强仿真的真实感

第八章 万用表工具
8.1 万用表概述
ESim电工仿真内置了一个数字万用表,可以像真实万用表一样测量电路中的电压和电路的通断。
组成部分:
·万用表主体(含数字显示屏)
·红表笔(红色探针)
·黑表笔(黑色探针)
·红表笔导线
·黑表笔导线
测量模式:
·交流电压(AC)
·直流电压(DC)
·电阻(仅支持测量电路的通断,无法测量电阻值)
超出量程时或断路时显示"OL"。
8.2 打开与关闭
打开万用表:工具菜单 → 点击万用表
·万用表及其表笔出现在画布上
关闭万用表:再次点击工具菜单 → 万用表 → 在弹出的删除对话框里选择 是
·万用表、表笔、表笔导线全部从画布上移除
重要限制:
·同一时间只能打开一个万用表
·创建万用表期间,仿真定时器会自动跳过,避免干扰
8.3 测量操作步骤
1.工具菜单 → 万用表,万用表窗口在画布上打开
2.万用表整体是一个可拖拽的对象,可移动到画布任意位置
3.连接红表笔:将红表笔拖到待测电路的高端/正极触点
4.连接黑表笔:将黑表笔拖到待测电路的低端/负极触点
5.选择测量档位:在万用表面板上选择交流电压 / 直流电压 / 电路通断
6.读取测量值:从数字屏幕读取当前测量结果
7.表笔可随时重新拖拽更换测量点,测量结果实时更新
测电阻须知:电阻测量仅仅是测量电路的通断,无法测量电阻值,无法测量线圈。
8.4 注意事项
·仿真运行时也可以使用万用表,测量数据实时反映当前电路状态
·移除万用表时(工具菜单→万用表),所有表笔和导线会一并清除
·万用表的创建过程有加锁保护,不会重复创建

第九章 文字与图片标注
9.1 插入文字
文字标注用于在电路图中添加说明文字,如设备名称、参数值、注释等。
操作步骤:
1.确保当前不在画线模式(如果在,请先按ESC退出)
2.插入菜单 → 插入文本
3.弹出文字设置对话框,可配置:
o文字内容(支持多行)
o字体大小(范围8到72,默认22)
o粗体/斜体
o文字颜色(默认黑色)
4.点击"确定"后,鼠标移到画布上,在希望放置文字的位置点击
5.文字标注出现在点击位置
编辑文字:右键点击文字,弹出编辑对话框,可修改文字内容和格式。
其他操作:
·移动:拖拽文字标注
·删除:选中后按 Delete
·右键菜单:复制、粘贴、编辑、置顶、置底、删除
9.2 插入图片
操作步骤:
1.确保当前不在画线模式
2.插入菜单 → 插入图片
3.在文件选择对话框中选择图片(支持JPG、JPEG、PNG、BMP、GIF、TIFF格式)
4.在画布上点击放置位置
5.图片出现在画布上
调整大小:选中图片后,四角出现可拖拽的控制点,拖拽即可调整大小。
其他操作:与文字标注相同,支持复制、粘贴、删除、置顶/置底等操作。
9.3 插入高级图片
高级图片提供更丰富的属性设置:
·插入菜单 → 插入高级图片
·打开后可配置更多参数(通过属性对话框设置)
操作方法与普通图片类似,同样支持调整大小、移动、删除等操作。
9.4 标注操作说明
·所有标注操作支持撤销/重做(Ctrl+Z/Ctrl+Y)
·标注元素的右键菜单比控件和导线更丰富,包含编辑功能

第十章 文件管理
10.1 文件格式
ESim使用专属的 .esim 文件格式保存电路工程。文件内容以 JSON 格式序列化存储,包含以下数据:
·所有电气控件的位置和属性
·导线连接信息(起止端点、中间折点、导线颜色粗细等)
·文字标注和图片元素
·导线设置参数(颜色、网格、正交约束等全局配置)
.esim 文件可直接在 Windows 资源管理器中双击打开(关联到 ESim电工仿真 程序)。
10.2 命令行打开
双击 .esim 文件时,Windows 系统会自动按此方式启动 ESim 并加载电路文件。
10.3 打开电路文件
·工具栏按钮:点击"打开电路"按钮
·菜单:文件 → 打开
·快捷键:Ctrl+O
·拖拽文件:从资源管理器拖拽 .esim 文件到 ESim 窗口
打开过程:
1.验证文件格式和完整性
2.清空当前画布
3.逐个加载控件
4.重建导线连接关系
5.恢复文字和图片元素
6.更新界面显示
10.4 保存电路文件
·工具栏按钮:点击"保存电路"按钮
·菜单:文件 → 保存
·快捷键:Ctrl+S
保存时:
·选择保存位置和文件名
·确认使用 .esim 扩展名
·保存成功标志:状态栏显示"电路已保存",窗口标题更新为文件名
命名建议:使用描述性文件名,最好包含日期或版本号,如"电机正反转控制_v1.0.esim"。
10.5 清空画布
·菜单:编辑 → 清空画布
·工具栏按钮:"清屏"
·快捷键:Ctrl+N
清空画布会弹出确认对话框:"确定要清空画布吗?此操作无法撤销。"
清空内容:
·所有电气控件
·所有导线
·所有文字和图片标注
·撤销/重做历史记录
严重警告:清空画布操作无法撤销。请务必在操作前保存当前工作!
10.6 清空导线
·工具栏按钮:"清空导线"
仅清除画布上所有导线,保留全部控件和标注。控件端子的连接状态全部重置。
如果电路接线错误,想保留控件布局重新接线,使用此按钮比清空画布更高效。
10.7 图纸导出(VIP专享)
将当前电路图导出为高清 PNG 图片。
第十一章 快捷键
11.1 核心快捷键速查表
快捷键 | 功能 | 说明 |
Ctrl+W | 切换画线模式 | 进入/退出画线模式 |
Ctrl+Z | 撤销 | 撤销上一步操作 |
Ctrl+Y | 重做 | 重做已撤销操作 |
Ctrl+Shift+Z | 重做(备用) | 重做的另一种快捷键 |
Ctrl+C | 复制 | 复制选中对象 |
Ctrl+V | 粘贴 | 粘贴已复制的对象 |
Ctrl+S | 保存文件 | 保存当前电路 |
Ctrl+O | 打开文件 | 打开已保存的电路 |
Ctrl+N | 清空画布 | 清空画布即新建 |
Delete | 删除 | 删除选中对象 |
ESC | 取消/退出 | 取消操作 / 退出画线模式 / 取消选择 |
方向键 | 微调 | 微调选中对象位置 |
Ctrl+加号 | 放大 | 放大画布视图 |
Ctrl+减号 | 缩小 | 缩小画布视图 |
Ctrl+方向键 | 平移 | 平移画布视图 |
11.2 ESC 键的优先级顺序
ESC 键在以下场景按优先级依次处理:
1.如果正在拖拽组件 → 取消拖拽
2.如果处于画线模式 → 退出画线模式
3.如果画线模式已退出 → 取消所有选择
11.3 撤销/重做系统
·支持最多 100步 连续撤销
·可撤销的操作类型:
o添加控件 / 删除控件
o移动控件位置
o添加导线 / 删除导线
o导线分支(添加/移除导线连接点)
o添加文字标注 / 图片 / 高级图片
o删除文字标注 / 图片 / 高级图片
o修改图片大小
·重要规则:执行新的操作后,之前可重做的历史记录会被清空
·工具栏"撤回"和"重做"按钮会根据当前状态自动启用/禁用

第十二章 重点控件详解
本章深入讲解电工仿真中最核心、也是初学者最困惑的几类控件。
12.1 接触器与继电器
交流接触器
ESim提供四种交流接触器(A型/B型/380V型/中间接触器),以最常见的A型为例:
端子定义:
·线圈端子:A1、A2(控制回路)
o给A1-A2加上额定电压 → 线圈得电 → 衔铁吸合 → 所有触点动作
oA1-A2失电 → 触点恢复原位
·主触点:L1→T1、L2→T2、L3→T3(主回路,承载大电流)
o用于接通或断开电机等大功率负载
·辅助触点:NO(常开)、COM(公共端)、NC(常闭)
o用于控制回路中的信号传递
工作原理:
·线圈得电 → 常开触点(NO-COM)闭合、常闭触点(NC-COM)断开
·线圈失电 → 所有触点恢复初始状态
接线要点:
·线圈A1/A2接入控制回路(通常通过按钮或开关控制)
·主触点L1-L3/T1-T3串联接入主回路
·辅助触点在控制回路中作为"自锁"或"互锁"触点使用
继电器(8脚/14脚)
继电器本质上是小型的接触器,8脚继电器通常含2组触点,14脚继电器含4组触点。
8脚继电器典型端子(以代码实际定义为准):
·线圈:2个端子
·触点组:每组3个端子(NO / COM / NC)
中间接触器
中间接触器没有主触点,只有辅助触点,专门用于控制回路中的信号中继和放大。
12.2 按钮类型详解
按钮是控制回路中最常用的操作元件,ESim中按钮按工作方式分为两大类:
自锁按钮(绿色/红色/黄色)
·工作方式:按一下 → 保持导通(或断开)状态;再按一下 → 恢复
·典型应用:启动按钮(自锁保持电机运行)、照明开关
·接线:通常使用常开触点(按下闭合)
点动按钮(绿色/红色)
·工作方式:按住时导通;松开手立即断开
·典型应用:点动操作(手动盘车)、测试按钮
·接线:通常使用常开触点
两者的本质区别
·自锁按钮:有机械锁定机构,按后自保持
·点动按钮:靠弹簧复位,不保持
急停按钮
·工作方式:拍下 → 断开(常闭触点断开);旋转恢复
·典型应用:紧急停止,安全回路
·接线:使用常闭触点(NC),正常工作时闭合,紧急时断开
12.3 时间继电器
时间继电器可以在线圈得电(或失电)后延迟一段时间才动作。
设置方法:
·双击画布上的时间继电器
·弹出设置对话框
·可设置延时时间等参数
ESim电工仿真提供标准型和电子型两种时间继电器。
电子时间继电器的时间设置方法
·正确接上电源并且送电接通电源
·点击设置按钮进入设置模式
·点击 + - 键来调整延时的时间值
·点击设置按钮确认并退出设置模式,电子时间继电器进入工作模式
12.4 传感器接线
传感器是自动化控制中检测信号的关键元件。ESim电工仿真中传感器按输出类型分为两种:
PNP型输出
·输出端给出高电平(正电压信号)
·负载应接在输出端和负极之间
·常用于欧美系PLC
NPN型输出
·输出端给出低电平(0V信号)
·负载应接在正极和输出端之间
·常用于日系PLC
NO(常开)与 NC(常闭)
·NO(Normally Open):未检测到目标时断开,检测到时闭合
·NC(Normally Closed):未检测到目标时闭合,检测到时断开
ESim电工仿真中的传感器控件:
·接近开关:金属感应型,分NO/NC、PNP/NPN
·光电开关:光感应型,分NO/NC、PNP/NPN
·浮球开关:液位浮球触发
·液位开关:料位检测
·限位开关:机械位置检测(自锁/点动)
·水压开关:水压力检测
·气缸磁感应开关:气缸位置检测
·安全磁感应开关:安全门位置检测
12.5 PLC控制器(汇川 Easy320)
汇川 Easy320 PLC 控制器(VIP专享),提供:
·数字量输入端子(X系列)
·数字量输出端子(Y系列)
·通过ModbusTCP客户端通信仿真
接线规则:
·输入端子(X):连接传感器、按钮等输入设备
·输出端子(Y):连接接触器线圈、指示灯等输出设备
·供电端子:接入PLC工作电源
12.6 变频器(汇川 MD200)
MD200 变频器(VIP专享),支持:
·面板控制:通过变频器面板设置频率、启停
·端子控制:通过外部端子控制运行
·参数设置
故障检测: 仿真时会检测MD200接线是否正确。如果接线错误,系统会弹出"变频器故障(Error)"提示。

第十三章 授权体系
13.1 试用期机制
·新用户首次运行ESim,自动进入试用期
13.2 VIP授权获取流程
第一步:打开授权界面帮助菜单 → 授权,弹出 AuthorizationESim 授权窗口。
第二步:选择套餐并支付选择会员套餐类型(月/季/年/永久),系统生成支付二维码:
·支持微信支付、支付宝
·二维码有效期为3分钟
·使用手机扫码完成支付
第三步:自动激活
·支付确认后,授权码自动下发并生效
·显示会员状态和剩余天数
注意!:付款后会自动授权,直接使用即可。程序每次启动时也会自动获取并验证授权。
13.3 授权规则
平台独立性:
·电脑版和手机版(APP版)为各自独立产品,需要分别购买
·电脑版的授权仅在电脑版上有效,与手机版不互通
设备绑定:
·一个授权绑定一台设备,不可共享、不可转让
·授权码与设备码一一对应
续费与到期:
·授权到期后不支持自动续费,需手动购买
·VIP协议不支持退款(除非因技术原因导致重复扣款)
设备更换:
·仅当原设备损坏或更换新设备时,可申请更换授权
·会员有效期内最多可申请更换10次
·每次更换需间隔不少于90天
·新设备授权生效后,原设备授权立即永久失效
第十四章 实用技巧与常见问题
14.1 设计建议
1.规划先行:先在脑中规划电路布局,再动手放置控件
o先放置主设备(电源、电机等大件)
o再放置控制元件(接触器、继电器、按钮)
o最后连接导线
2.颜色区分回路:主回路用黑色或深色,控制回路用红色、蓝色等区分
3.善用正交约束:保持开启,走线规范整洁,符合电工图纸标准
4.分区设计:大型电路分区域设计,利用缩放和平移在不同区域间切换
5.勤保存:经常按 Ctrl+S,重要节点另存备份文件
6.先检查后仿真:画完电路后先使用"检查线路"功能,确认无误后再开始仿真
14.2 常见问题排查
Q1: 控件拖到画布上看不到?
可能原因:
·放在直流控件标签页中选了直流控件,放到交流电路中不兼容
·控件被其他控件遮挡(使用置顶/置底调整层次)
Q2: 端子上点不动、画线没反应?
确认:
·是否已经进入了画线模式(工具栏"导线连接"按钮处于激活状态)
·是否放大了视图(端子太小点不上时,用滚轮放大)
·鼠标是否准确对准了端子位置
Q3: 画线时拉出来的线歪歪扭扭?
检查导线设置中的"正交约束"是否开启。默认开启,如果被意外关闭了请重新勾选。
Q4: 仿真点了没反应、控件不变化?
检查:
·电路中是否有电源
·电路是否形成了完整的回路(从电源出发,经过负载,回到电源)
·电路是否已经进入仿真状态(状态栏显示红色"仿真运行中")
·如果是直流电路,需要VIP授权
Q5: 万用表不显示数值?
确认:
·表笔是否正确拖到了端子触点上(两个表笔都必须连接)
·测量档位是否正确(交流电压 / 直流电压 / 电阻)
·
Q6: 修改了导线颜色,已画的导线没有变化?
导线设置中的颜色修改仅对之后新画的导线生效。已画好的导线颜色不会自动更新。
Q7: 双击画布空白区域没有重置视图?
ESim电工仿真电脑版中,双击画布空白区域不会重置视图。双击控件会打开对应的设置对话框(如时间继电器、温控器)。如果需要重置视图,请手动使用滚轮和鼠标中键调整。
Q8: 选中的导线删不掉?
确保当前不在画线模式(导线右键菜单中只有删除选项,先退出画线模式然后再选中删除)。
Q9: Ctrl+V 粘贴后新控件出现在奇怪的位置?
粘贴位置 = 当前鼠标在画布上的位置 + 20像素偏移。请先将鼠标移到目标位置附近再按 Ctrl+V。
Q10: 电源控件为什么不能复制?
单相交流电源、三相交流电源、直流电源和直流电源A 这四个控件在设计上不支持复制

第十五章 网络资料与学习资源
15.1 官方资源
渠道 | 地址/说明 |
官网 | http://easytosim.cn(功能介绍、下载、VIP协议) |
微信公众号 | 搜索"ESim电工仿真"(菜单获取下载、更新通知) |
抖音官方账号 | 搜索"ESim电工仿真"(主页公开群获取下载链接) |
Gitee仓库 | https://gitee.com/chenzunzhi/esim/blob/master/download |
15.2 CSDN技术专栏
作者在CSDN开设了 "ESim 电工仿真" 专栏,截止目前共41篇技术文章:
·专栏地址:https://blog.csdn.net/chenchuai/
·重点推荐文章:
o《ESim电工仿真软件(电脑版)使用说明》(文章ID: 149738026)— 官方详细使用手册
o《ESim电工仿真(支持汇川PLC、变频器)》(文章ID: 148219327)
o《ESim电工仿真电脑版更新特色功能》(文章ID: 151785880)
·专栏内容涵盖:软件安装、控件介绍、PLC/变频器仿真、学习方法、电路案例等
15.3 软件内学习资源入口
·工具栏"学习资源"按钮:打开本地 study.html 页面("ESim工控学习平台",含PLC学习资源、电工基础教程、3D模型库等链接)
·帮助菜单 → 学习资源:打开百度网盘资源链接
·工具栏"智能客服"按钮:打开腾讯ima智能客服页面
·工具栏"会员案例"按钮:打开百度网盘链接
15.4 微信公众号与抖音
·关注后可获取最新版本下载链接和更新通知
·抖音官方账号发布电路演示和教学视频
·通过微信/抖音获取软件下载、技术支持、付费咨询等

附录A:菜单功能完整对照表
菜单 | 菜单项 | 快捷键 |
文件 | 打开 | Ctrl+O |
文件 | 保存 | Ctrl+S |
文件 | 退出 | - |
编辑 | 撤销 | Ctrl+Z |
编辑 | 重做 | Ctrl+Y |
编辑 | 复制 | Ctrl+C |
编辑 | 粘贴 | Ctrl+V |
编辑 | 删除 | Delete |
编辑 | 清空画布 | Ctrl+N |
视图 | 工具箱 | - |
视图 | 控件置顶 | - |
视图 | 控件置底 | - |
视图 | 导线层置顶 | - |
视图 | 导线层置底 | - |
插入 | 插入文本 | - |
插入 | 插入图片 | - |
插入 | 插入高级图片 | - |
仿真 | 运行仿真 | - |
仿真 | 停止仿真 | - |
仿真 | 检查线路 | - |
仿真 | 仿真声音 | - |
工具 | 万用表 | - |
工具 | 导线设置 | - |
帮助 | 关于我们 | - |
帮助 | 授权 | - |
帮助 | 意见反馈 | - |
帮助 | 学习资源 | - |
附录B:工具栏按钮完整对照表
序号 | 按钮名称 | 功能 | 说明 |
1 | 打开电路 | 打开.esim文件 | - |
2 | 保存电路 | 保存当前电路 | - |
3 | 检查电路 | 电路连接检查 | - |
4 | 撤回 | 撤销操作 | Ctrl+Z |
5 | 重做 | 重做操作 | Ctrl+Y |
6 | 导线连接 | 切换画线模式 | Ctrl+W |
7 | 导线设置 | 打开导线设置 | 设置颜色/粗细/网格等 |
8 | 仿真开始 | 启动仿真 | 绿色按钮 |
9 | 停止仿真 | 停止仿真 | 红色按钮 |
10 | 清空导线 | 清除所有导线 | 保留控件 |
11 | 清屏 | 清空画布 | 确认后不可撤销 |
12 | 电路状态:停止中 | 状态显示 | 红=运行中,绿=停止 |
13 | 学习资源 | 打开study.html | 工控学习平台 |
14 | 图纸导出 | 导出高清PNG | VIP功能 |
15 | 智能客服 | 腾讯ima客服 | - |
16 | 会员案例 | 百度网盘链接 | - |
附录C:快捷键完整列表
快捷键 | 功能 |
Ctrl+W | 切换画线模式 |
Ctrl+Z | 撤销 |
Ctrl+Y | 重做 |
Ctrl+Shift+Z | 重做(备用) |
Ctrl+C | 复制选中对象 |
Ctrl+V | 粘贴已复制对象 |
Ctrl+S | 保存文件 |
Ctrl+O | 打开文件 |
Ctrl+N | 清空画布(即新建) |
Delete | 删除选中对象 |
ESC | 取消操作/退出画线模式/取消选择 |
↑↓←→ | 微调选中对象位置 |
Ctrl+加号(+) | 放大画布 |
Ctrl+减号(-) | 缩小画布 |
Ctrl+↑↓←→ | 平移画布 |
附录D:故障类型与排查指南
故障信息 | 含义 | 排查方向 |
短路故障 | 电路中存在短路路径 | 检查是否有L和N直接相连(无负载) |
电机相间短路 | 三相电机相线之间短路 | 检查三相电机三个相线是否互连 |
电机缺相 | 三相电机某一相未接通 | 逐相检查L1/L2/L3接线完整性 |
电机接线异常 | 电机接线不符合规范 | 对照电机端子定义核查接线 |
电源故障!交流电源未找到 | 电路中无交流电源 | 确保添加了单相或三相交流电源 |
未找到有效通电路径 | 电路断路,无完整回路 | 从电源正极出发,沿导线追踪到电源负极,找出断点 |
电流表接线错误 | 电流表未通过CT接入 | 将电流表从主回路移除,通过电流互感器接入 |
变频器故障 | MD200接线或设置错误 | 检查变频器各端子接线和参数设置 |
附录E:导线设置参数速查表
参数 | 默认值 | 取值范围 |
导线颜色 | 黑色 | 任意颜色 |
导线粗细 | 2像素 | 1-10像素 |
连接点颜色 | 红色 | 任意颜色 |
连接点大小 | 6像素 | 正整数 |
显示连接点 | 开启 | 开启/关闭 |
吸附到网格 | 开启 | 开启/关闭 |
网格大小 | 5像素 | 正整数 |
正交约束 | 开启 | 开启/关闭 |
仅画线时正交 | 开启 | 开启/关闭 |
预览颜色 | 深绿色 | 任意颜色 |
预览粗细 | 3像素 | 正整数 |
显示网格 | 开启 | 开启/关闭 |
网格颜色 | 浅灰色 | 任意颜色 |

编写说明:本指导书中的全部功能描述和操作方法适用于ESim电工仿真电脑版
版权声明:ESim电工仿真软件版权归作者所有。本指导书仅供学习参考使用。
反馈与建议:如发现本指导书内容有任何错误或遗漏,请通过软件的"帮助 → 意见反馈 → 关注公众号后"功能提交。
夜雨聆风
