夜雨聆风18.1 电气工程简介

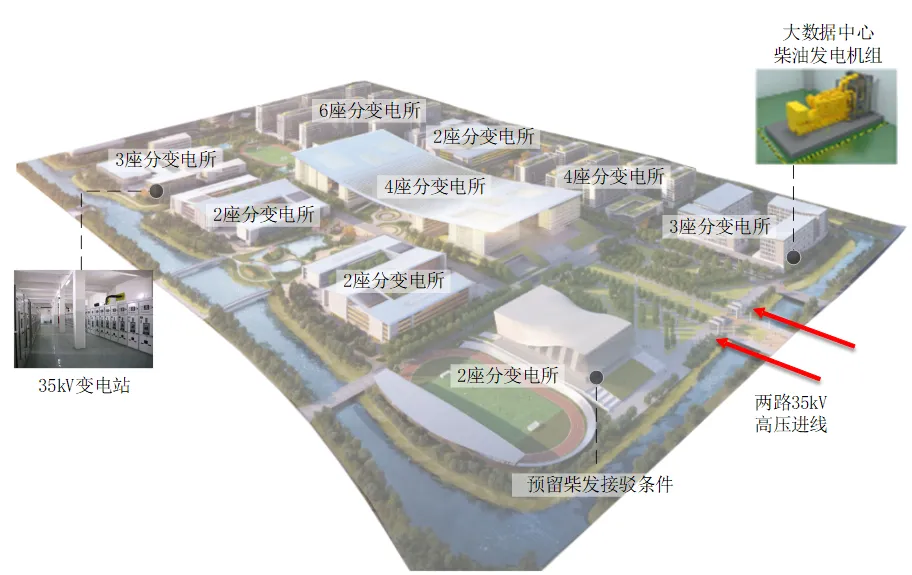

本项目电气工程主要包括：变、配电系统、低压配电系统、照明系统、防雷与接地系统等。市政两路35kV高压进线自南侧嵩山路引入后，经35kv变电站降压至10kv后形成高压电源环网供电，各组团区块单独设置相应变电所。电气工程概况见图18.25-1。
图18.1-1 电气工程概况
18.2 电气工程施工组织
电气工程施工组织见表18.25-1。
表18.2-1 电气工程施工组织
18.3 电气工程施工方法
（1）桥架、母线安装
本项目配电线路采用热镀锌桥架及单相母线。

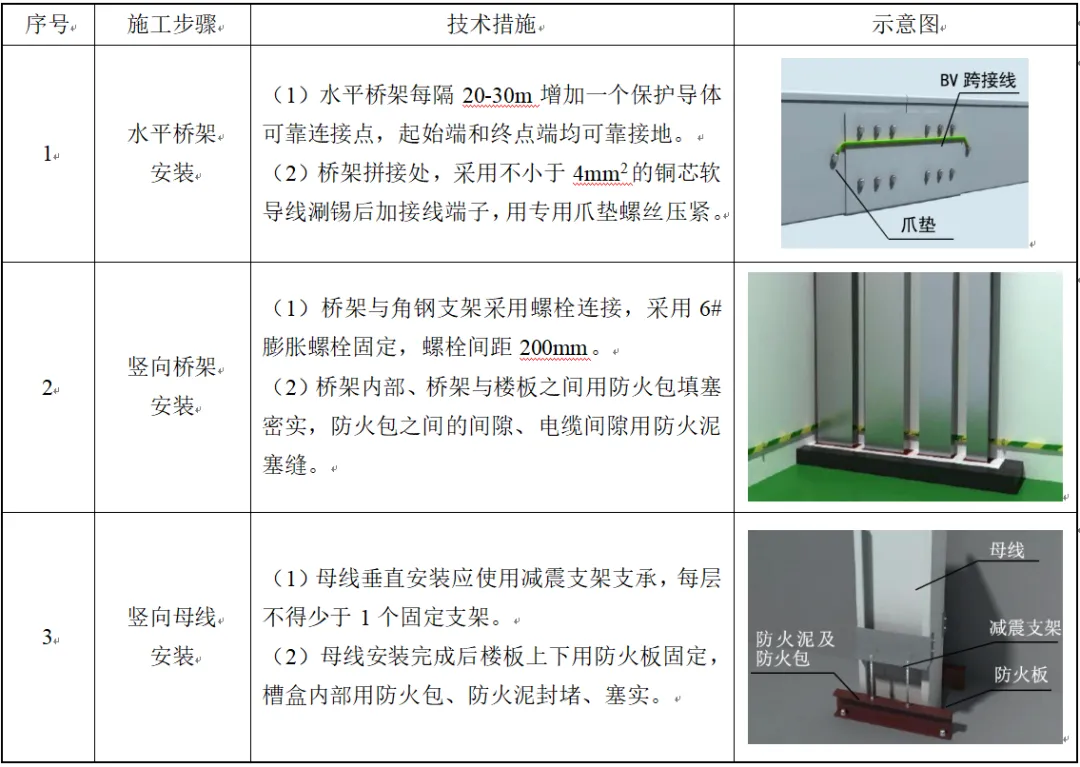

桥架、母线安装技术措施见表18.25-2。
表18.3-1 桥架、母线安装技术措施
序号 | 施工步骤 | 技术措施 | 示意图 |
1 | 水平桥架 安装 | （1）水平桥架每隔20-30m增加一个保护导体可靠连接点，起始端和终点端均可靠接地。 （2）桥架拼接处，采用不小于4mm2的铜芯软导线涮锡后加接线端子，用专用爪垫螺丝压紧。 |
|
2 | 竖向桥架 安装 | （1）桥架与角钢支架采用螺栓连接，采用6#膨胀螺栓固定，螺栓间距200mm。 （2）桥架内部、桥架与楼板之间用防火包填塞密实，防火包之间的间隙、电缆间隙用防火泥塞缝。 |
|
3 | 竖向母线 安装 | （1）母线垂直安装应使用减震支架支承，每层不得少于1个固定支架。 （2）母线安装完成后楼板上下用防火板固定，槽盒内部用防火包、防火泥封堵、塞实。 |
|
（2）电线、电缆敷设
本项目电线电缆采用低烟无卤绝缘电线电缆。
电线、电缆敷设技术措施见表18.25-3。
表18.3-2 电线、电缆敷设技术措施
序号 | 施工步骤 | 技术措施 | 示意图 |
1 | 电线敷设 | （1）导线剥制时线芯外露长度合理，避免过长露铜或过短。 （2）火、零、地三色线预留长度一致，接线器安装牢固。 （3）并线时预留150mm长度，便于插座、开关等面板安装及维修。 |
|
2 | 电缆敷设 | （1）电缆在桥架内单层敷设，排列整齐，分别与绑线架绑扎，绑扎间距不大于2m。 （2）沿电缆桥架在电缆首端、末端、分支处挂标志牌，标志牌上注明电缆编号、规格、型号、电压等级及始、终端位置。 |
|
（3）配电箱、柜安装
本项目的配电箱、柜包括落地式安装的QGBD型和挂墙安装的QDB型。
配电箱、柜安装技术措施见表18.25-4。
表18.3-3 配电箱、柜安装技术措施
序号 | 施工步骤 | 技术措施 | 示意图 |
1 | 配电箱 挂墙安装 | （1）进出配电柜的电缆电线长度适宜，排列整齐，无绞接、急弯。 （2）箱体面板内侧注明可供维修人员使用的系统图，系统图标识清楚、正确。 |
|
2 | 配电箱 落地安装 | （1）配电箱底部设置型钢基础，高度不小于100mm。 （2）配电箱柜及基础与接地干线可靠连接。 （3）防护等级不低于IP65。 |
|
（4）照明灯具安装
本项目照明灯具安装工作内容主要包括普通灯具、应急照明灯具、疏散指示、泳池水下照明专用灯具等。
照明灯具安装技术措施见表18.25-5。
表18.3-4 照明灯具安装技术措施
序号 | 施工步骤 | 技术措施 | 示意图 |

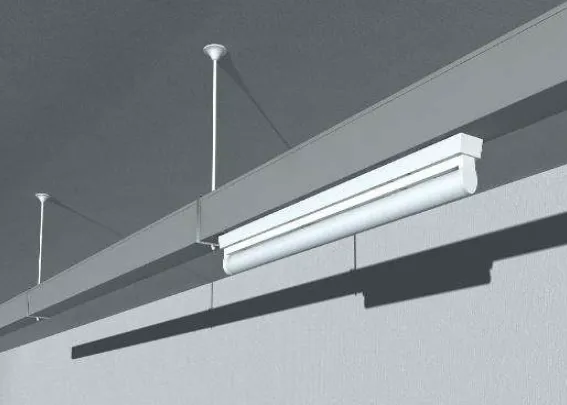

1 | 线槽灯 安装 | （1）线槽成排成线，顺直美观，吊杆间距1.5m，每15m设置固定支架，始端、末端转角处添加“L”型固定支架。 （2）灯具与线槽之间使用平头螺栓固定。 |
|
2 | 荧光灯 安装 | （1）用自攻螺丝将灯箱固定在龙骨上。 （2）灯箱固定好后，将电源线压入灯箱内的端子板上，把反光板固定在灯箱上，并将灯箱调整顺直。 |
|
4 | 泳池 水下照明 | （1）游泳池水下灯及防水灯具等电位联结可靠，有明显标识，电源专用漏电保护装置检测合格。 （2）自电源引入灯具的导管采用绝缘管。 |
|
（5）柴油发电机组安装

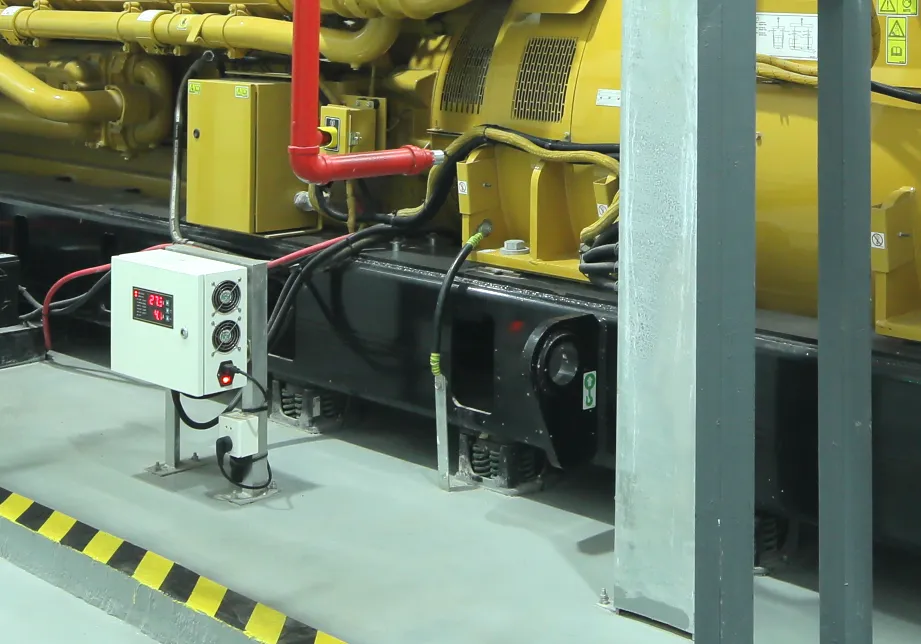

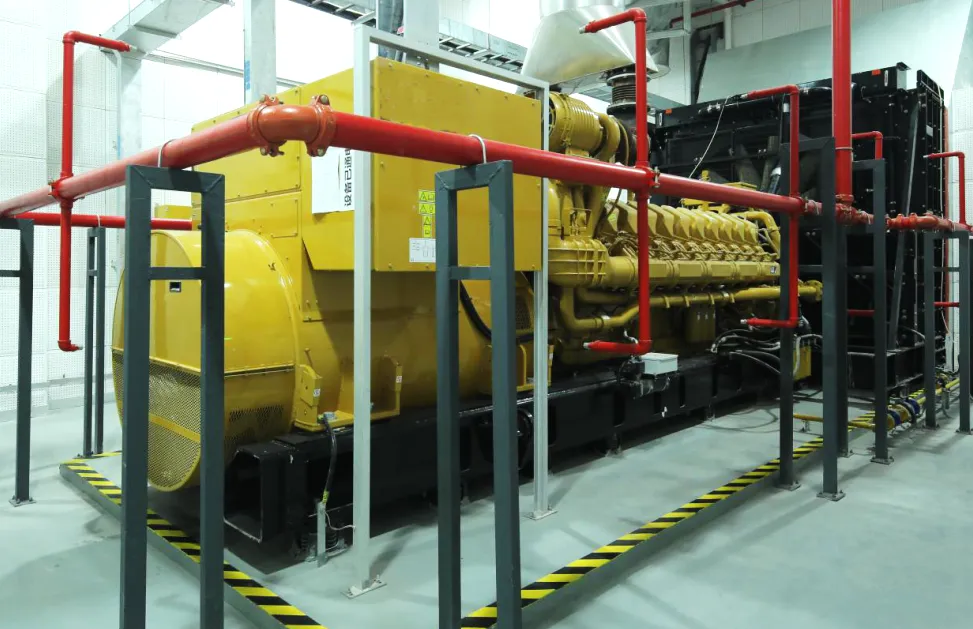

本项目在科技创新平台二的大数据中心设置柴油发电机组，在体育馆变电所内预留柴油发电机组接驳条件，作为备用电源。
柴油发电机组安装技术措施见表18.25-6。
表18.3-5 柴油发电机组安装技术措施
序号 | 施工步骤 | 技术措施 | 示意图 |
1 | 安装地线 | 发电机中性线（工作零线）应与接地母线引出线直接连接，螺栓防松装置齐全，有接地标识。 |
|
2 | 机组接线 | 发电机及控制箱接线应正确可靠。馈电出线两端的相序必须与电源原供电系统的相序一致。 |
|
（6）夜景泛光照明安装
夜景泛光照明安装技术措施见表18.25-7。
表18.3-6 夜景泛光照明安装技术措施
序号 | 施工步骤 | 技术措施 | 示意图 |
1 | 桥架安装 | 桥架、线槽的组装、连接严禁动用电气焊、气割，应使用配套的连接件。连接两段不同宽度或高度的桥架、线槽可配置变宽连接板或变高连接板。 |
|
2 | 配电箱安装 | 配电箱带有器具的铁制盘面和装有器具的门均设明显可靠的裸软铜PE线接地。箱内开关动作灵活可靠，漏电保护装置动作电流、动作时间应符合设计要求。箱内回路编号齐全，标识正确。 |
|
3 | 灯具安装 | 灯具与基础固定应可靠，地脚螺栓备帽应齐全；灯具的电器保护装置应齐全，规格应与灯具适配；灯杆的检修门应采取防水措施且背向道路侧，且闭锁防盗装置完好。 |
|
