今天老师给大家整理了：初中物理最全受力分析图整理

力学在中考占了约40%的分值，力学乃至初中物理半边江山，要想学好力学，受力分析是关键。

今天初中常见的受力分析图分享给各位 具体画图题步骤方法：

（1）选取研究对象：对象可以是单个物体也可以是系统。

（2）隔离：把研究对象从周围的物体中隔离出来。

（3）画受力图：按照一定顺序进行受力分析。一般先分析重力；然后环绕物体一周，找出跟研究对象接触的物体，并逐个分析弹力和摩擦力；最后再分析其它场力。在受力分析的过程中，要边分析边画受力图（养成画受力图的好习惯）。只画性质力，不画效果力。

（4）检查：受力分析完后，应仔细检查分析结果与物体所处状态是否相符。

初中物理中的受力分析是力学的基础，涉及多种力和运动状态的分析。以下是一份关于初中物理史上最全的受力分析图整理，涵盖了常见的受力情况：

一、重力

• 定义：地球上的物体受到的力，方向始终竖直向下。

• 公式：G=mg（m为物体质量，g为重力加速度）。

• 受力分析图：物体竖直向下受到重力的作用。

二、弹力

• 定义：物体由于发生弹性形变而产生的力。

• 受力分析图：物体在受到挤压或拉伸时，会产生与形变方向相反的弹力。

三、摩擦力

• 定义：两个相互接触的物体在相对运动或尝试相对运动时产生的阻碍相对运动的力。

• 分类：静摩擦力、滑动摩擦力和滚动摩擦力。

• 受力分析图：

• 静摩擦力：物体在静止状态下受到的摩擦力，方向与物体尝试运动的方向相反。

• 滑动摩擦力：物体在滑动状态下受到的摩擦力，方向与物体运动方向相反。

• 滚动摩擦力：物体在滚动状态下受到的摩擦力，通常比滑动摩擦力小，方向也与物体运动方向相反。

四、拉力与推力

• 定义：拉力是使物体沿力的方向运动的力，推力是使物体沿力的反方向运动的力（这里指物体初始静止时）。

• 受力分析图：拉力与推力均沿力的方向作用在物体上。

五、支持力与压力

• 支持力：物体受到的支持作用，通常与重力方向相反。

• 受力分析图：物体下方受到的支持力方向竖直向上。

• 压力：物体对接触面产生的垂直作用力。

• 受力分析图：物体对接触面产生的压力方向垂直于接触面。

六、合力与分力

• 合力：多个力共同作用在物体上产生的总效果。

• 分力：合力可以分解为多个分力，这些分力共同作用产生与合力相同的效果。

• 受力分析图：通过平行四边形法则或三角形法则进行力的合成与分解。

七、其他受力情况

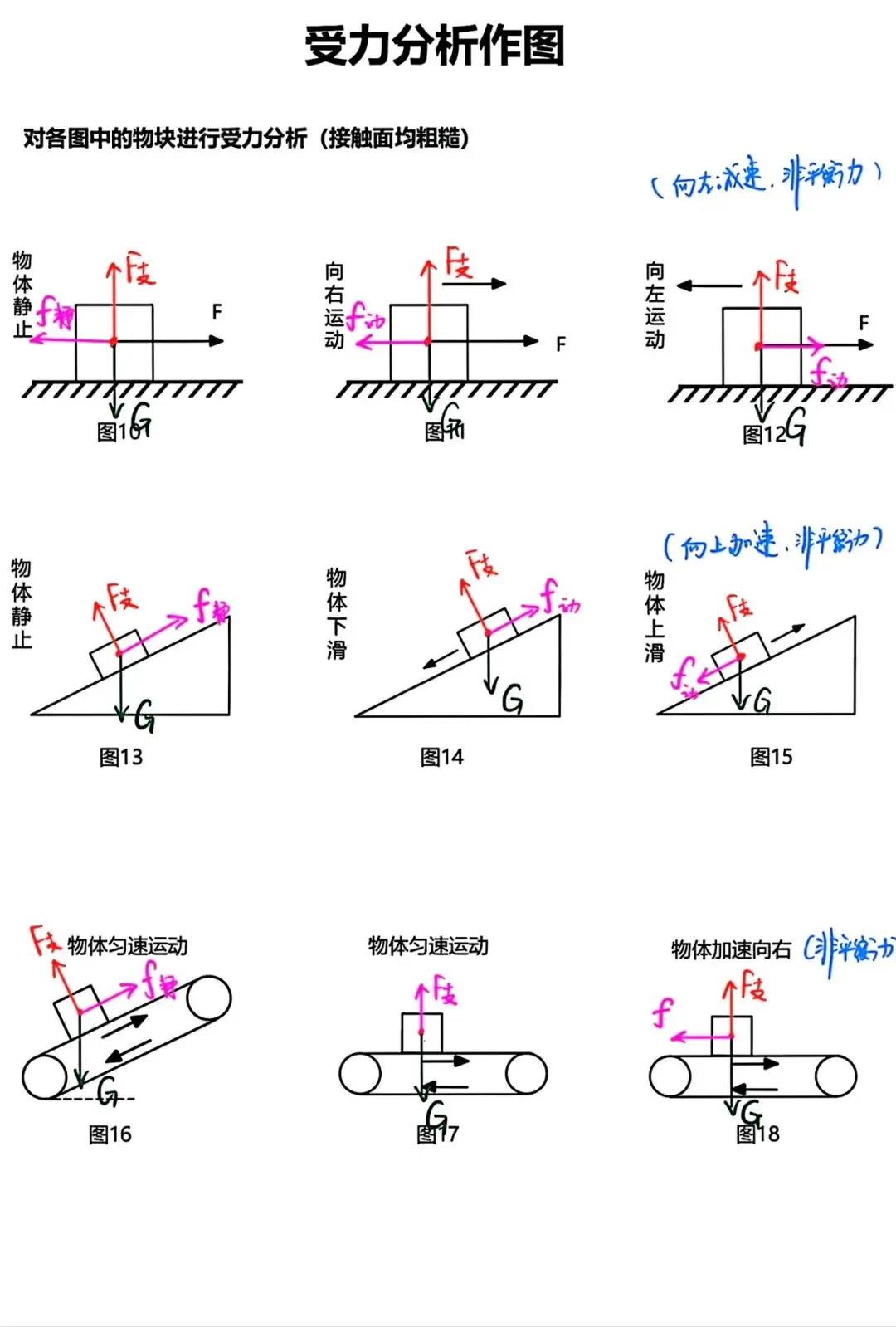

• 斜面受力：物体在斜面上受到重力、支持力和摩擦力的作用。

• 传送带受力：物体在传送带上可能受到重力、支持力、摩擦力和传送带的牵引力。

• 杠杆受力：杠杆在受到动力和阻力作用时保持平衡状态。

八、受力分析图的绘制方法

1. 明确研究对象：确定需要分析的物体或系统。

2. 画出受力图：在图中标出物体受到的所有力的方向和大小（如果大小已知）。

3. 应用牛顿定律：根据牛顿第二定律（F=ma）进行力的合成与分解，分析物体的运动状态。

九、受力分析的应用

受力分析在解决物理问题时至关重要，它可以帮助我们理解物体的运动状态、计算力的大小和方向，以及预测物体的未来运动轨迹。在解决力学综合题时，受力分析是必不可少的一步。

请注意，以上受力分析图整理是基于初中物理的常见知识点和受力情况。在实际应用中，可能需要根据具体问题进行更详细的分析和计算。
