LCR电桥测量模式选择说明(工字电感+电解电容)

LCR电桥测量模式选择说明（工字电感+电解电容）

本文精简说明LCR电桥测量变压器/工字电感（LP-Q vs LS-Q）、电解电容（CP vs CS）的模式选择逻辑，结合实操场景和核心原理，通俗易懂，可直接作为工厂测试、实验室操作参考。

一、总原则（核心牢记）

串联/并联模式选择，核心看被测器件阻抗大小和实际工作特性：

• 串联模型（Ls、Cs）：适配低阻抗、大功率器件，贴合实际损耗特性，测量更精准
• 并联模型（Lp、Cp）：适配高阻抗、小信号谐振器件，用于高频谐振场景，不适配功率类器件

二、工字电感：优先选 LS-Q（串联电感模式）

2.1 核心依据

工字电感是功率电感，损耗（铜损+磁损）以串联形式存在，等效电路为「电感L+串联电阻Rs」，与LS-Q串联模型完全匹配。

2.2 阻抗判断（关键）

工字电感多用于电源、滤波电路，感值低（如1mH、10mH），工作频率几十kHz到几百kHz，感抗＜1kΩ（典型低阻抗）。

工程标准：阻抗＜1kΩ的电感，一律选LS-Q；仅高阻抗、谐振电感考虑LP-Q。

2.3 不选LP-Q的原因

• Q值虚高：忽略串联损耗，读数与实际工作状态不符
• 电感值偏差：测量值比实际值偏大，无法匹配规格书

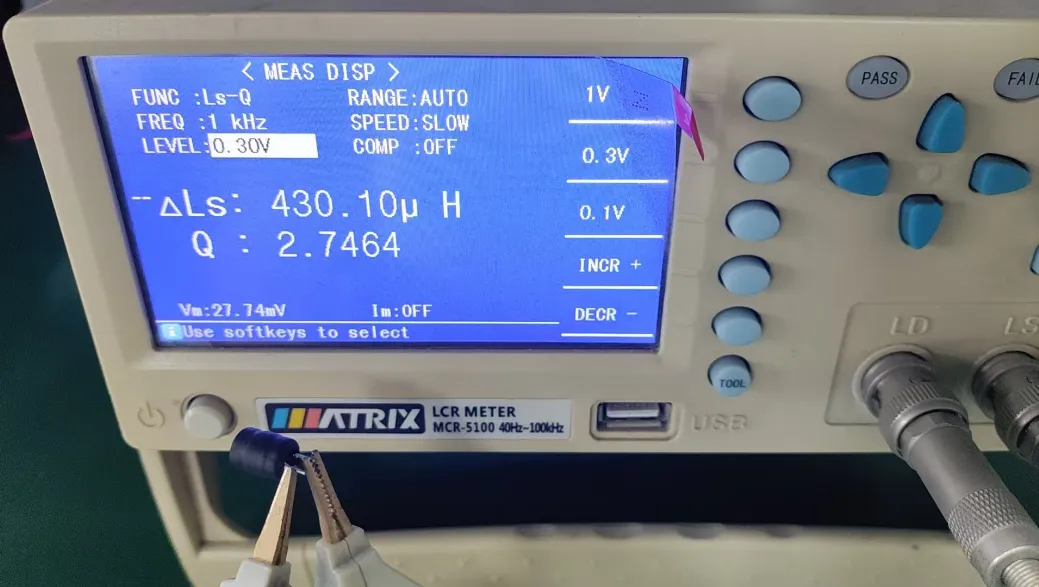

2.4 推荐测量参数

• 模式：LS-Q（串联电感-品质因数）
• 频率：优先匹配器件规格书（常用10kHz、60kHz、100kHz）
• 电平：0.1V~1V（避免磁芯饱和）
• 前置操作：完成开路/短路校准，消除夹具、测试线误差

三、电解电容：优先选 CS（串联电容模式）

3.1 核心依据

电解电容（铝电解、钽电解）为大容量（μF级），等效电路为「电容C+串联等效电阻ESR」，与CS串联模型匹配，可精准读取容值和ESR（核心损耗参数）。

3.2 阻抗判断（关键）

容抗公式：Xc = 1/(2πfC)，容值越大、频率越高，容抗越小（如100μF/100Hz，Xc≈16Ω），属于低阻抗器件。

工程标准：大容量（≥1μF）、低阻抗电容，一律选CS；仅小容量（pF级）、高阻抗谐振电容考虑CP。

3.3 不选CP的原因

• 容值漂移：测量值与实际偏差大，无法满足测试要求
• 无法测ESR：失去电解电容核心参数测量意义
• 数据无效：与实际工作状态不符，不适配来料检验、产品测试

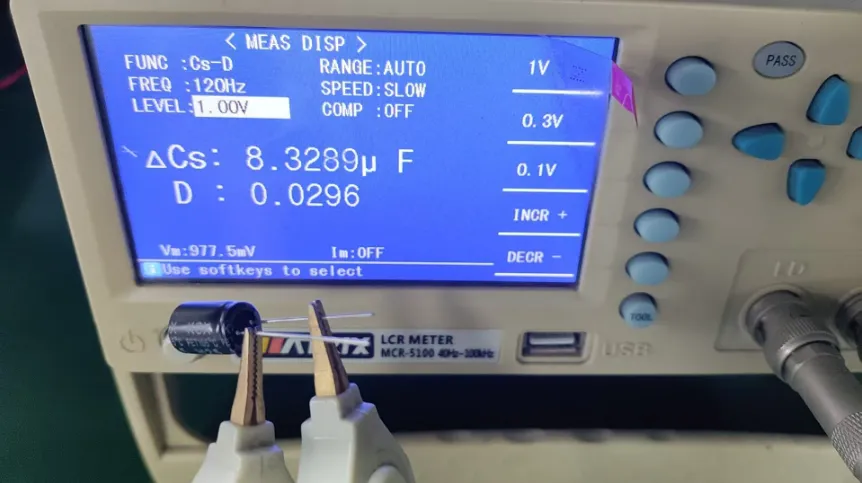

3.4 推荐测量参数

• 模式：CS（串联电容）
• 频率：优先匹配规格书（常用100Hz、1kHz，低频更贴近实际工作状态）
• 电平：0.1V~1V（避免损坏电容，尤其钽电解）
• 前置操作：开路/短路校准；大容量电容需先放电，避免残留电压影响测量

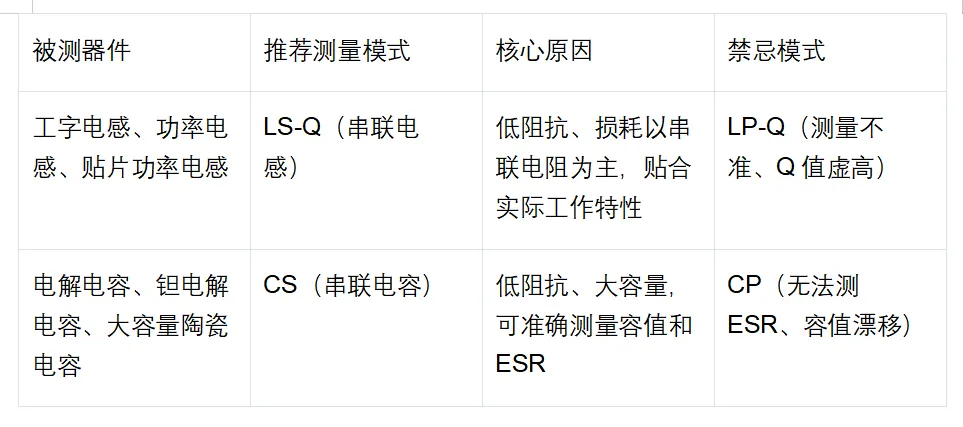

四、终极总结（可贴测试台，直接参考）

记忆口诀（快速判断）

1. 电感：小阻抗、功率型 → LS-Q；高阻抗、谐振型 → LP-Q
2. 电容：大容量、低阻抗 → CS；小容量、高阻抗 → CP
3. 简化版：功率器件（工字电感、电解电容），一律选串联模式，90%场景无误差
