注油器安装指南

三种套架选型详解

安装注油器看似简单，但选对套架、装对位置，直接关系到设备能否长期稳定运行。500ml油杯为什么必须用套架？L型、C型、T型三种套架分别适合什么场景？本文结合实操视频，详细拆解安装要点。

在讲具体安装之前，先简单了解一下我们为什么这么讲究安装——核心原因在于动力差异。

我们的单点注油器靠电池驱动，出口压力约10公斤（1.0MPa）。而人工黄油枪的压力是30-40公斤起步，集中润滑系统的压力更高。压力只有别人的三分之一甚至更少，意味着管路阻力必须尽可能小。

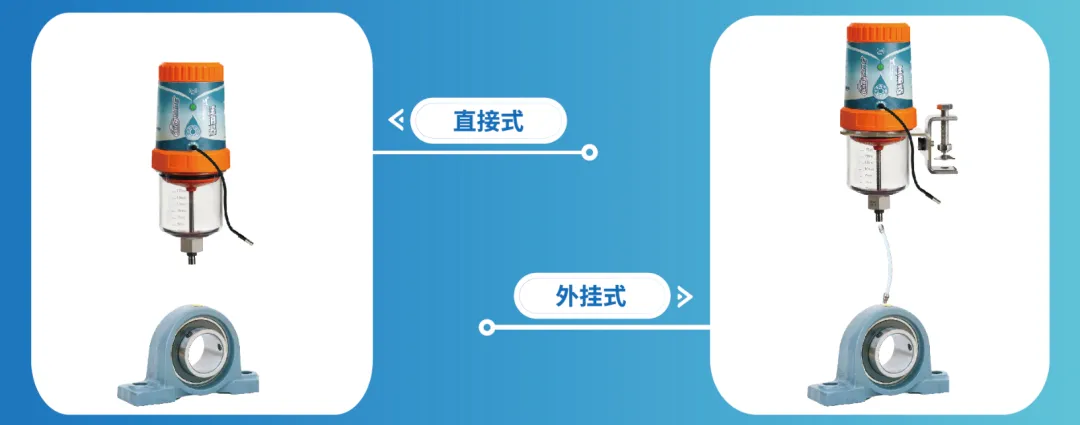

所以安装的核心原则只有一条：越靠近注油点越好，能直装就不外挂式安装，能用硬管就不用软管。

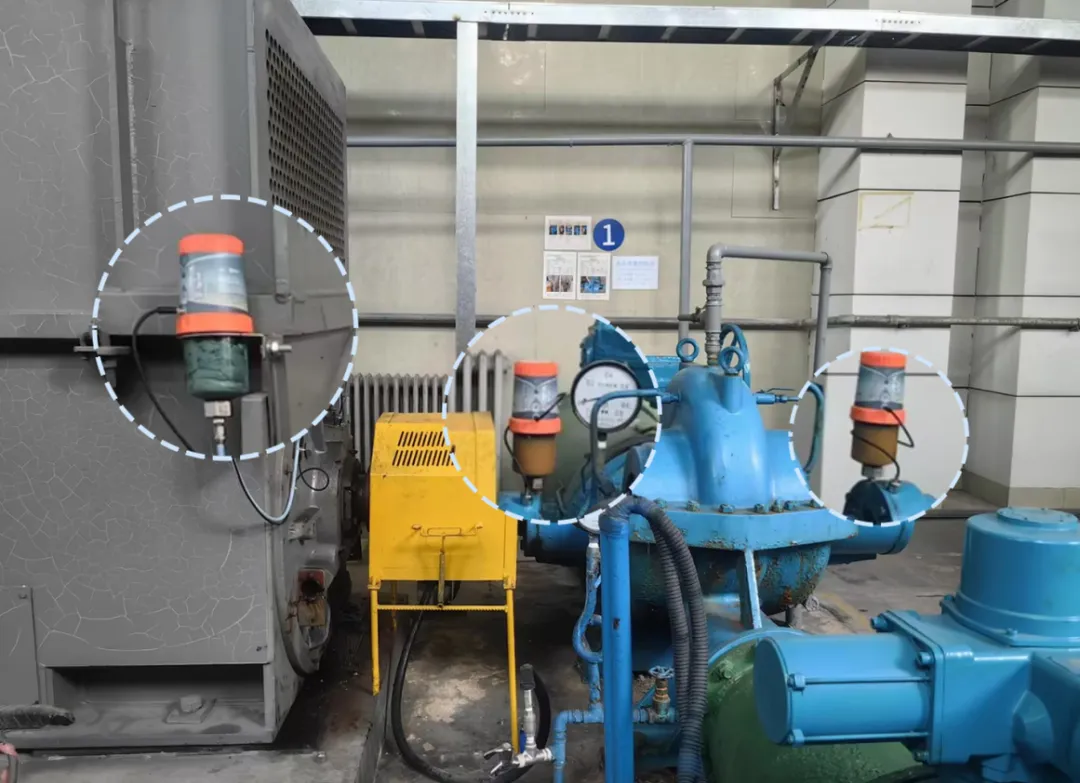

当现场空间不够、无法直装时，就需要用套架+延长管的方式外挂式安装。而选对套架，就是外挂式安装的第一步。

500ml油杯必须用套架，200ml可选。 500ml油杯自重较大，直装容易对注油点螺纹造成负担，必须通过套架固定。

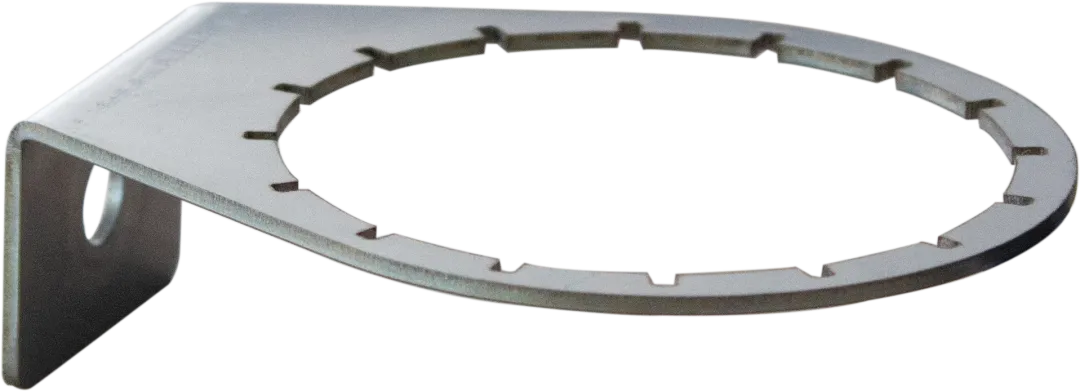

结构特点： L型套架是基础也是常用的套架。它通过一个L形金属件，将注油器固定在设备的平面结构上。

适用场景：

• 现场有平面可以打孔或已有螺纹孔

• 用螺丝即可固定

• 通用的方案

重要提示： C型套架和T型套架本身已经包含L型套架，选那两款就不需要再单独配L型了。

配套视频：⬇️

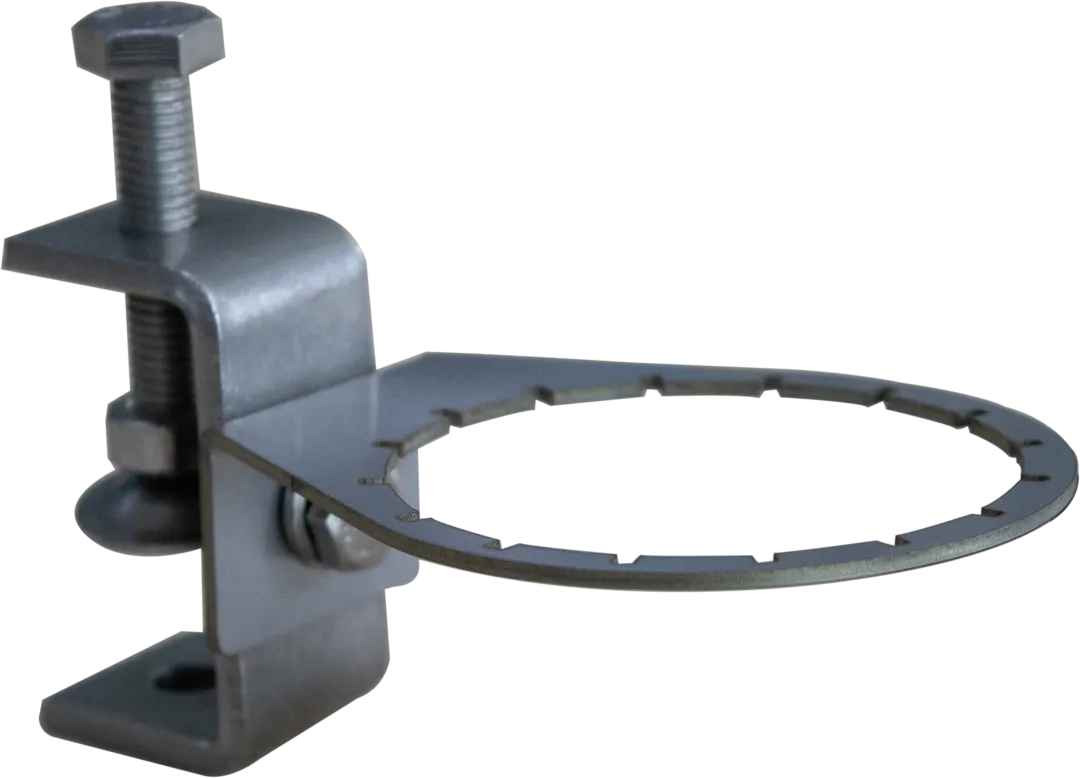

结构特点： C型套架在L型套架的基础上，增加了一个夹持结构，可以像夹子一样固定在各种钢结构上。

适用场景：

• 现场有槽钢、工字钢、护栏、扁钢等可夹持的结构

• 不需要在设备上打孔，安装更灵活

• 适合不方便钻孔改造的现场

⚠️ 注意： 夹持位置不能太薄。如果钢结构的厚度太薄，夹子行程不够，会夹不紧。如果确实遇到薄壁结构，可以在夹口垫东西加固。

配套视频：⬇️

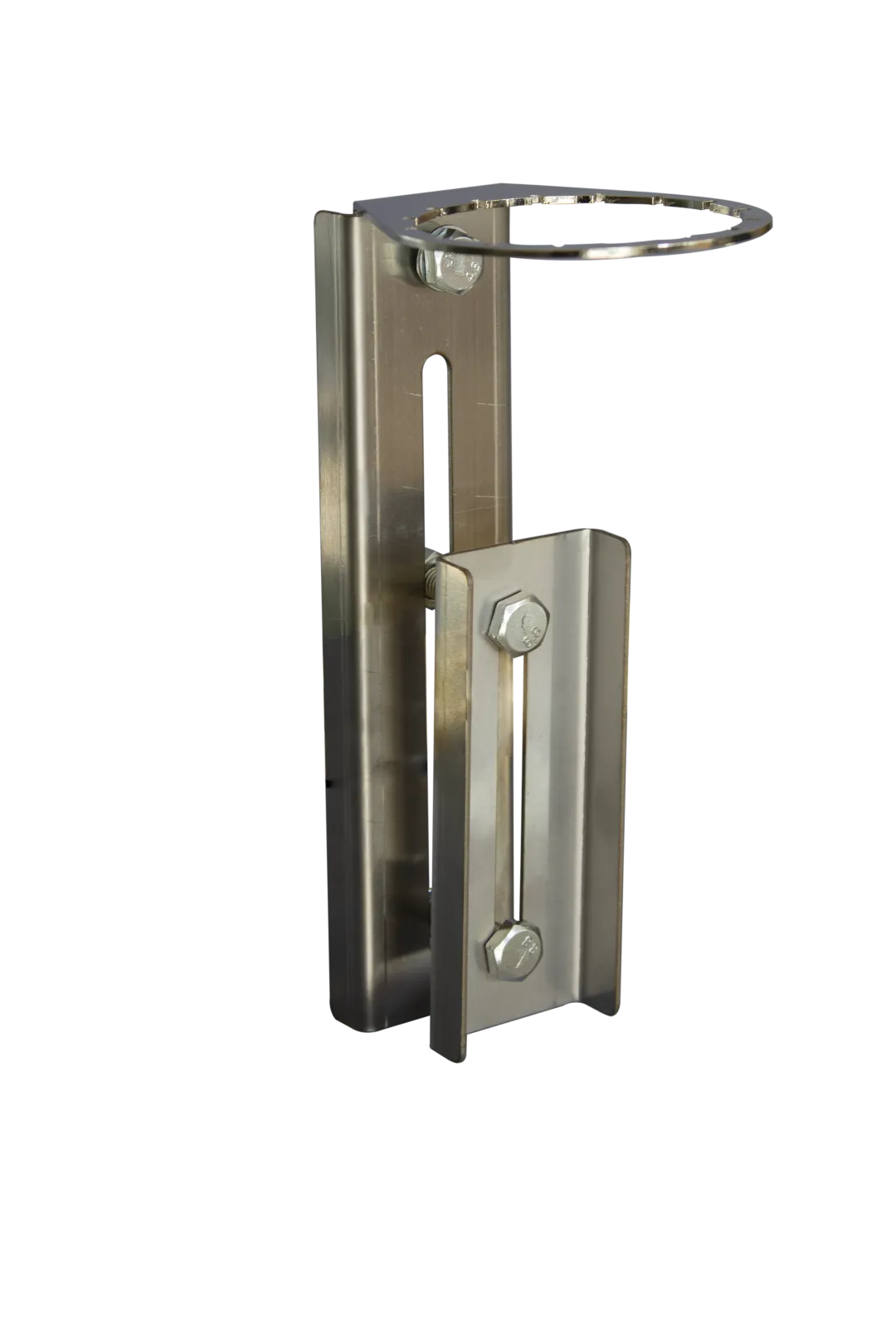

结构特点： T型套架在L型套架的基础上，增加了一个环状夹板结构，可以通过穿心方式固定。

适用场景：

• 现场有吊耳、孔洞、环形结构

• 可以将套架穿过孔洞后锁紧

• 适合电机吊耳等特殊位置

两种规格： T型套架有配200ml油杯和配500ml油杯两种规格，根据实际需要选择。

配套视频：⬇️

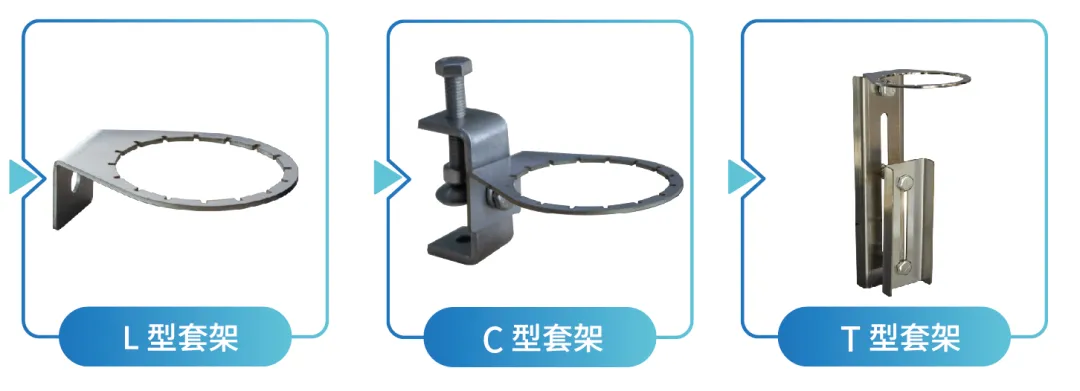

如何快速确定用哪种套架？

选好套架后，油从注油器到注油点之间需要通过延长管输送。延长管的选择同样重要：

延长管怎么选？

类型	优点	缺点	适用场景
硬管	阻力小，优先选	不能拐大弯	直线路径或可弯铜管场景
软管	灵活可拐弯	阻力大	不得不拐弯的位置

原则不变：能硬不软。 尤其北方冬天，软管阻力大，油粘度又高，很容易打不动。

一句话总结：有平面用L型，有钢架用C型，有吊耳用T型。500ml必须上套架，延长管能硬不软。

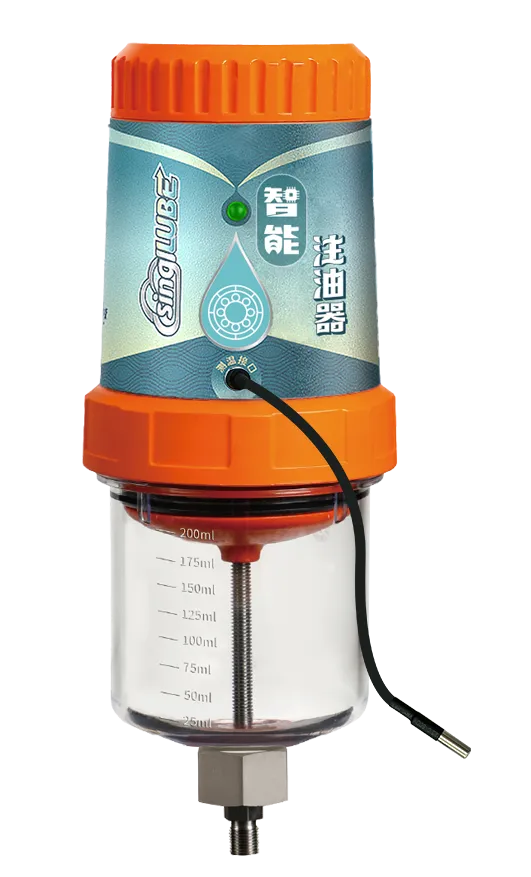

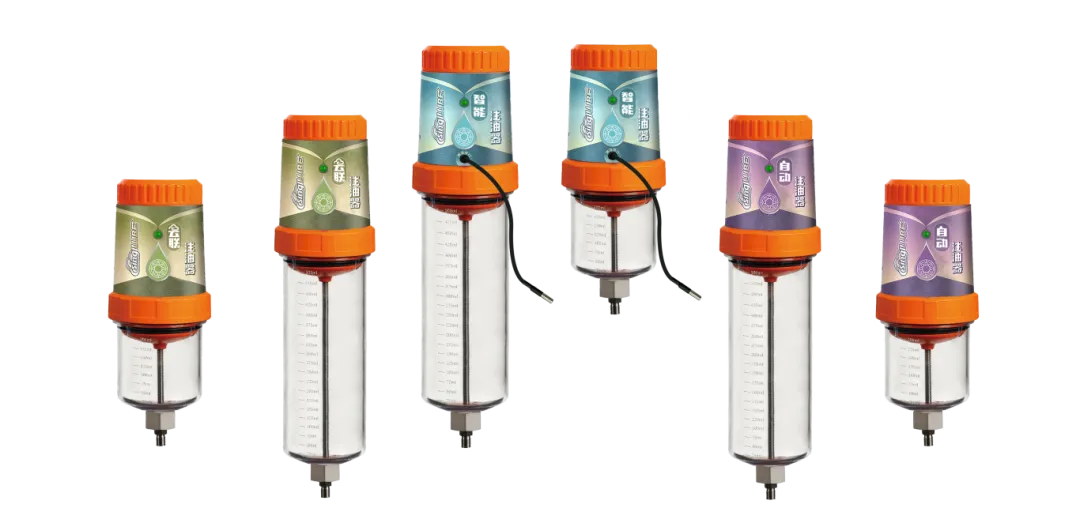

专用油脂杯有两个规格：

透明杯身带刻度，不用打开就能看余量。油脂快用完时，云端也会推送预警——但建议巡检时顺眼看一眼，心里更有底。
