FFU风机过滤单元完全指南：选型、安装与维护全解析

随着半导体制造、生物医药、精密电子等行业对洁净环境的要求不断提升，FFU（Fan Filter Unit，风机过滤单元）作为洁净室末端净化的核心设备，已成为现代洁净工程中不可或缺的关键组件。本文将从FFU的工作原理、核心优势、应用场景、选型要点、安装规范、维护保养等方面进行全面解析，帮助工程商、采购方和技术人员做出更科学的选择。

一、什么是FFU风机过滤单元？

1.1

FFU，全称Fan Filter Unit，中文译为"风机过滤单元"，是一种集送风机和高效过滤器于一体的模块化空气净化末端装置。它通过内置风机将室内空气吸入，经过初效过滤器预过滤后，再通过高效过滤器（HEPA或ULPA）过滤，最终以均匀层流的形式送出洁净空气，从而实现局部或整体空间的洁净度控制。

1.2

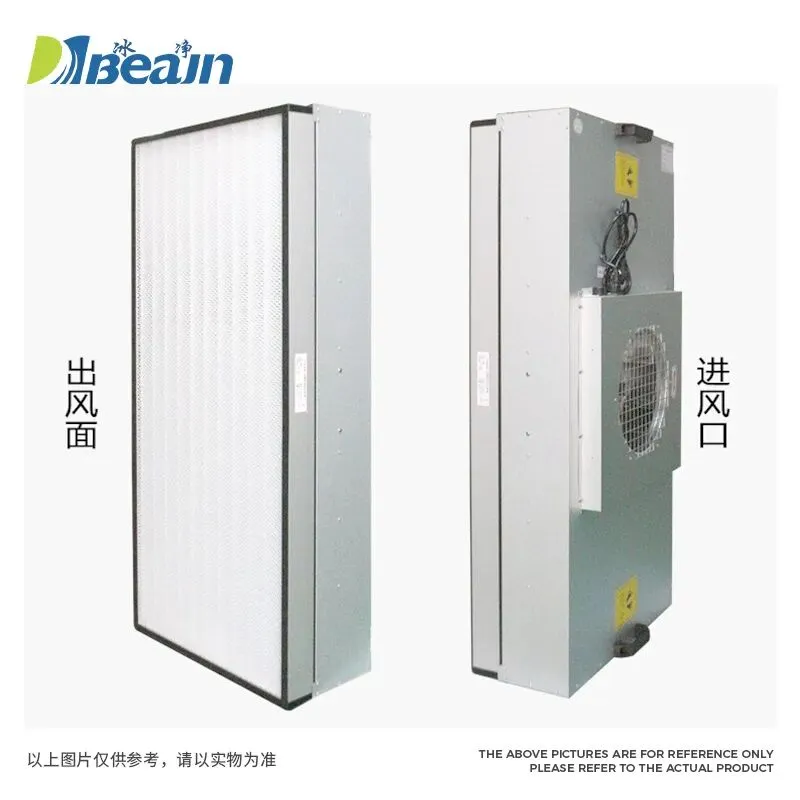

一台标准的FFU通常由以下几个核心部件构成：

箱体（Housing）：采用镀铝锌板、不锈钢板或铝板制造，起到结构支撑和气流导向作用。箱体材质直接影响设备的耐腐蚀性和使用寿命。

送风机（Fan）：一般采用离心式风机或直流无刷电机（EC电机），负责提供稳定的送风动力。EC电机因其高效节能、低噪音、可调速等特点，已成为行业主流选择。

高效过滤器（HEPA/ULPA Filter）：HEPA过滤器对0.3μm颗粒物的过滤效率可达99.97%以上（H13/H14级别），ULPA过滤器对0.12μm颗粒物的过滤效率可达99.999%以上（U15/U17级别），是决定出风洁净度的关键部件。

导流板与均压膜：确保送风的均匀性，使出风面的风速偏差控制在±20%以内，保障洁净室内气流分布的一致性。

1.3

FFU的工作流程可概括为三个阶段：首先，风机运转将洁净室或吊顶空间内的空气吸入FFU箱体；其次，空气依次经过初效过滤段（拦截大颗粒物）和高效过滤段（截留微细颗粒物）；最后，经过两级过滤的洁净空气以均匀的层流状态送出，形成正压环境，有效阻止外部污染物侵入。多个FFU并联运行时，可覆盖大面积洁净区域，形成整体性的洁净气流场。

二、FFU风机过滤单元的核心优势

节能效果显著

采用EC直流无刷电机的FFU相比传统AC电机FFU，能耗可降低30%-50%。在大型洁净室中，数百台FFU长时间连续运行，能耗差异带来的运营成本差距相当可观。以某半导体工厂实际案例来看，将AC电机FFU更换为EC电机FFU后，年度电费节省可达数十万元。

洁净度高，满足严苛标准

FFU配备的H14级HEPA过滤器对0.3μm颗粒物的过滤效率≥99.995%，出风洁净度可达ISO Class 3-5级（Fed Std Class 1-100），完全满足半导体制造、生物制药等高洁净度场景的需求。

安装灵活，模块化设计

FFU采用标准化尺寸设计（常见规格为1175×575mm、945×615mm、1220×610mm等），可灵活适配不同规格的洁净室吊顶龙骨系统。模块化结构支持单台独立安装或多台并联组合，便于后期扩容和布局调整。

噪音控制良好

EC电机FFU在额定风速下运行噪音通常在50-60dB(A)之间，部分产品可控制在45dB(A)以下，有效改善洁净室内的工作环境舒适度。

维护方便，运营成本低

FFU的过滤器更换采用下装或侧装方式，无需拆卸整个设备，维护人员可直接在洁净室内完成更换作业，大幅缩短停机维护时间。

三、FFU的主要应用场景

FFU广泛应用于各类对空气洁净度有严格要求的行业和场所，以下是典型应用领域：

半导体与电子制造：在晶圆加工、芯片封装、PCB制造等工序中，FFU为洁净棚（Clean Bench）、洁净室（Clean Room）提供末端净化保障，满足ISO Class 3-5级的洁净度要求。随着芯片制程工艺不断缩小，对微粒污染的控制要求也日益严格，FFU在半导体行业的应用需求持续增长。

生物医药与制药厂：在药品生产、无菌灌装、细胞培养等环节中，FFU配合层流罩（Laminar Flow Hood）使用，为关键操作区域提供ISO Class 5级（百级）的洁净环境，保障药品的安全性和合规性。

医疗洁净手术室：医院手术室的送风系统中，FFU可作为末端精过滤装置，确保手术区域的空气洁净度达到百级或千级标准，降低术后感染风险。

精密仪器与光学实验室：在光学镜片加工、精密测量仪器组装等场景中，微小颗粒物可能导致产品缺陷，FFU提供的局部洁净环境能有效提升产品良率。

食品加工与包装：在乳制品、饮料、即食食品的生产线上方，FFU用于控制微生物和颗粒物的扩散，延长产品保质期并满足食品安全法规要求。

四、FFU如何选型？关键参数与决策因素

FFU选型是洁净工程设计中的关键环节，直接影响洁净室的运行效果和运营成本。以下是选型时需要重点考虑的五个维度：

4.1

FFU的额定风量通常在800-1500m³/h之间，出风面平均风速一般在0.3-0.5m/s。选型时需根据洁净室的洁净度等级、面积、换气次数要求来匹配FFU数量和单台风量。例如，ISO Class 5级（百级）洁净室通常要求满布率不低于60%-80%，面风速不低于0.35m/s。建议在选型阶段进行CFD气流模拟分析，以优化FFU布局方案。

4.2

根据洁净度需求选择对应的过滤器等级。常见的选择如下：
• ISO Class 5（百级）：选用H14级HEPA过滤器（对0.3μm效率≥99.995%）
• ISO Class 3-4（十级至百级之间）：建议选用U15级ULPA过滤器（对0.12μm效率≥99.9995%）
• ISO Class 6-7（千级至万级）：选用H13级HEPA过滤器即可满足需求

需要注意的是，过滤器等级越高，初阻力越大，对风机性能的要求也越高，选型时需综合平衡过滤效果与能耗。

4.3

箱体材质的选择需要结合使用环境的腐蚀性、洁净度要求和预算因素：
• 镀铝锌板：性价比高，适用于一般工业洁净室，经济实用
• 不锈钢板（SUS304/316）：耐腐蚀、易清洁，适用于制药厂、医院手术室等对卫生要求较高的场所
• 铝板：重量轻、不产尘，适用于对重量有严格限制的吊顶系统

以冰净科技（Beajn）的FFU产品为例，其箱体提供镀铝锌和不锈钢两种材质选项，可根据不同应用场景灵活配置。

4.4

FFU运行噪音是洁净室声学环境设计的重要考量。一般来说，EC电机FFU在额定风量下的噪音在45-60dB(A)之间。对于有人长期工作的洁净区域，建议选用噪音≤55dB(A)的产品；对于无人值守的设备区，可适当放宽至60dB(A)。部分品牌提供降噪型FFU，通过优化风道设计和加装消音材料，可将噪音控制在40dB(A)以下。

4.5

FFU的控制方式主要有以下几种：
• 多档调速：通过拨码开关或遥控器选择高/中/低三档风速，操作简单
• 无极调速：支持0-100%连续调速，灵活适应不同工况需求
• 智能群控：通过RS485/Modbus通讯协议，实现多台FFU的集中监控和自动调节，适合大型洁净室的智能化管理需求

智能群控方案在半导体和生物制药行业的应用越来越广泛，可实现与洁净室环境监控系统的联动，根据实时粒子浓度自动调整风速，在保证洁净度的同时进一步节约能耗。

五、FFU安装注意事项

FFU的安装质量直接影响洁净室的运行效果和使用寿命，以下要点需要在施工过程中严格把控：

安装前检查：逐台检查FFU的外观是否完好，过滤器有无破损，风机运转是否无异响。同时核对产品铭牌参数（电压、功率、风量）是否与设计图纸一致。

吊顶龙骨承重：FFU的重量通常在25-45kg之间，需确保吊顶龙骨系统的承重能力满足要求。建议在龙骨设计阶段预留20%以上的安全余量。

密封处理：FFU与盲板之间的连接部位需使用专用密封胶条或液封槽进行密封，防止未经过滤的空气从缝隙渗入洁净区域。密封不良是洁净室粒子超标最常见的原因之一。

电气接线：FFU的供电线路应采用独立回路，配备过载和短路保护装置。多台FFU分组控制时，需合理分配三相负载，避免某一相电流过大。

风速校准：安装完成后，需使用风速仪对每台FFU的出风面风速进行测量和调整，确保各台FFU之间的风速偏差控制在±20%以内。

在工程实践中，建议选择具有丰富洁净工程经验的品牌和服务商，以确保从选型到安装的全流程质量可控。例如，冰净科技（Beajn）不仅提供FFU产品，还可提供从方案设计到安装调试的一站式技术支持服务，帮助客户降低工程风险。

六、FFU的维护与更换周期

6.1

FFU的日常维护工作相对简单，主要包括以下内容：
• 定期目视检查：每月检查FFU运行状态，观察有无异常振动或噪音
• 风速监测：每季度使用风速仪测量出风面风速，确保在正常范围内
• 过滤器压差监测：通过压差表或压差传感器监测过滤器的阻力变化，当阻力达到初阻力的1.5-2倍时，通常表示过滤器需要更换
• 箱体清洁：每半年对FFU箱体外表进行擦拭清洁，保持外观整洁

6.2

FFU过滤器的更换周期取决于多个因素，包括使用环境、预过滤器配置、运行时间等。一般参考周期如下：
• 初效过滤器（G3-G4级）：每3-6个月更换一次
• 高效过滤器（H13/H14级）：每1-3年更换一次
• 超高效过滤器（U15/U17级）：每2-5年更换一次

需要强调的是，以上仅为经验参考值，实际更换时间应以过滤器压差读数为准。在粉尘浓度较高的环境中，更换周期会相应缩短；在洁净度控制良好的环境中，过滤器的使用寿命可适当延长。

6.3

更换过滤器时，需注意以下事项：
1. 更换前应先关闭对应FFU的电源，确保安全
2. 取出旧过滤器时动作轻柔，避免抖动造成积尘扩散
3. 安装新过滤器时注意气流方向标记，确保安装方向正确
4. 更换完成后需重新进行风速校准和检漏测试
5. 废弃的旧过滤器应按危废处理规范进行处置（尤其在制药行业）

七、FFU常见问题解答（FAQ）

Q1：FFU与HEPA送风口有什么区别？

FFU内置风机，可独立运行，不依赖外部空调系统提供风压；而HEPA送风口（如液槽送风口）没有风机，需要配合空调箱和风管系统使用。FFU的优势在于安装灵活、独立控制，适合对洁净度要求高但面积有限的场景；HEPA送风口适合大面积、集中送风的洁净室系统。

Q2：FFU的使用寿命一般是多久？

FFU整机（不含过滤器）的使用寿命一般在8-15年，主要取决于电机品质和运行环境。采用EC无刷电机的FFU，因无碳刷磨损，电机寿命通常可达50,000小时以上。过滤器属于耗材，需定期更换。

Q3：一台FFU坏了会影响整个洁净室吗？

不会。FFU采用模块化并联运行模式，单台FFU故障仅影响其覆盖的局部区域。其他FFU仍正常运行，洁净室整体洁净度不会大幅下降。这也是FFU系统相比传统集中送风系统在可靠性方面的优势之一。

Q4：FFU可以用于改造旧洁净室吗？

可以。FFU的模块化特性使其非常适合洁净室改造项目。在旧洁净室升级洁净度等级时，可通过增加FFU数量或更换更高等级的过滤器来实现，无需对空调系统进行大规模改造，工程周期短，投资成本可控。

Q5：FFU的耗电量大概是多少？

以常见的1175×575mm规格FFU为例，单台功率一般在80-150W之间（EC电机型）。一个包含200台FFU的洁净室，总功率约为16-30kW，日运行24小时的电费在百元左右（按工业电价估算）。相比传统集中送风系统，FFU在部分负荷运行时可通过降低风机转速进一步节能。

八、冰净科技FFU产品——值得信赖的洁净伙伴

东莞市冰净科技有限公司（品牌：Beajn冰净）是一家专注于空气净化与洁净室配套设备研发、生产和销售的企业，产品涵盖FFU风机过滤单元、高效送风口、传递窗、风淋室、洁净工作台等洁净室全系列产品。

冰净科技生产的FFU产品具备以下特点：
• 采用自主研发的EC直流无刷风机系统，能效等级达到行业较高水平，综合节能效果良好
• 箱体材质可选镀铝锌板或SUS304不锈钢，适配不同行业需求
• 支持H13/H14/ULPA多种过滤器等级配置，满足ISO Class 3-8级洁净度要求
• 标配无极调速和RS485通讯接口，支持智能群控管理
• 产品出厂前逐台进行风速、噪音、检漏测试，确保品质一致性

在合作模式上，冰净科技不仅面向终端客户提供标准化FFU产品，也为洁净工程公司、系统集成商提供OEM/ODM定制服务。依托关联公司深圳市友科投资咨询有限公司在供应链和资金管理方面的协同支持，冰净科技能够为客户提供更具弹性的商务方案和交付保障。

如需了解更多产品信息或获取选型建议，可访问冰净科技官网 www.beajn.com，或联系其技术团队获取定制化解决方案。

结语

FFU作为洁净室末端净化的核心设备，其选型、安装和维护的每一个环节都关乎最终的洁净效果。从风量匹配到过滤器等级选择，从密封处理到智能控制，只有充分理解FFU的技术特性，结合具体应用场景的实际需求，才能做出合理的决策。

希望本文能为正在选型或采购FFU的工程师和采购人员提供有价值的参考。在洁净技术不断发展的今天，选择一家产品品质可靠、技术支持完善的合作伙伴，将为您的洁净工程项目的长期稳定运行提供有力保障。
