实际上，在各个类型的工业软件当中，公式都是标配的核心模块。从三维CAD里的参数化建模、CAE仿真中的载荷计算，到电气设计软件的线缆选型、MES系统的成本核算，公式承担着把工程规则转化为可执行逻辑的作用。它让软件不再只是被动的绘图工具，而是能主动完成计算、校验、自动更新的智能载体。在BIM领域，Autodesk Revit的公式体系虽然没有独立的可视化编辑器界面，却深度嵌入族开发、项目管理、数据统计的全流程，是实现参数化BIM设计的基础能力。下面我们就以Revit为例，系统拆解工业软件中公式模块的形态、能力与工程价值。

一、Revit公式的两大应用阵地：族端建模与项目端数据处理

Revit的公式能力并非集中在单一入口，而是根据应用场景分布在族编辑器与项目环境两大阵地，分别对应建模逻辑驱动与项目数据计算两类核心需求。

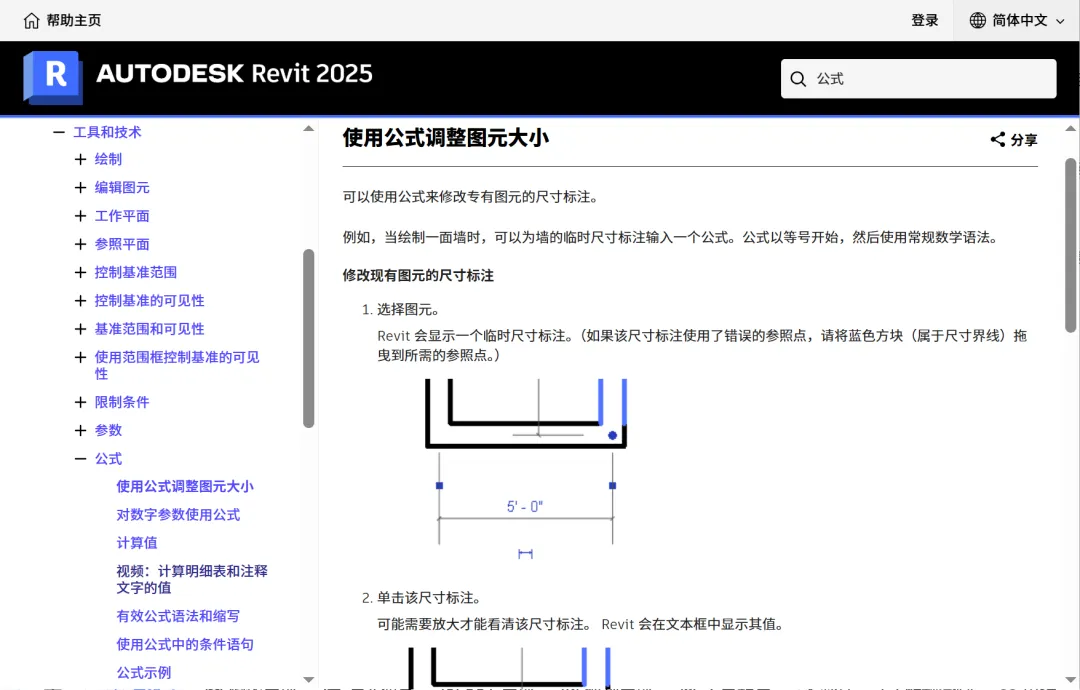

族编辑器是Revit公式最核心的应用场景。在族文件的「族类型」对话框中，每一个用户自定义参数都对应一个公式列，设计者可以直接在单元格中编写公式，建立参数之间的关联关系。这些公式直接驱动族的几何形态——小到一个倒角的半径、一块板材的厚度，大到整个构件的长宽高比例、内部组件的排布间距，都可以通过公式实现联动。除了尺寸，公式还能控制图元的可见性、材质参数的切换、阵列的数量，是构建参数化族、系列化族库的核心手段。可以说，一个BIM族的智能化程度，很大程度上取决于其公式逻辑的完善度。

在项目环境中，公式主要通过全局参数、明细表计算值与标记标签三类载体发挥作用。全局参数用于跨构件、跨专业的统一参数管控，比如整栋建筑的层高模数、统一的安装余量，修改一次即可同步更新所有关联构件。明细表计算值则面向数据统计场景，在工程量统计、房间指标计算、设备清单汇总中，可直接基于已有字段编写公式生成报告参数，无需导出到Excel二次加工。标记标签中的计算值则能将计算结果直接标注在图纸上，实现图纸标注与模型数据的实时联动。

二、Revit公式的语法体系与能力边界

作为面向工程场景的公式模块，Revit公式兼顾了易用性与工程实用性，支持从基础算术到条件分支的多层级逻辑，同时内置了工程设计常用的数学函数，能够覆盖绝大多数BIM参数化场景。

基础算术运算是公式的基础，支持加减乘除与乘方运算，可直接引用参数名完成尺寸比例、面积体积等基础计算。例如“面积 = 长度 * 宽度”“总长度 = 净长 + 余量*2”这类最常用的工程逻辑，都可以通过简单的公式快速实现。对于设计者而言，这种接近自然语言的写法学习成本极低，无需编程基础就能快速上手。

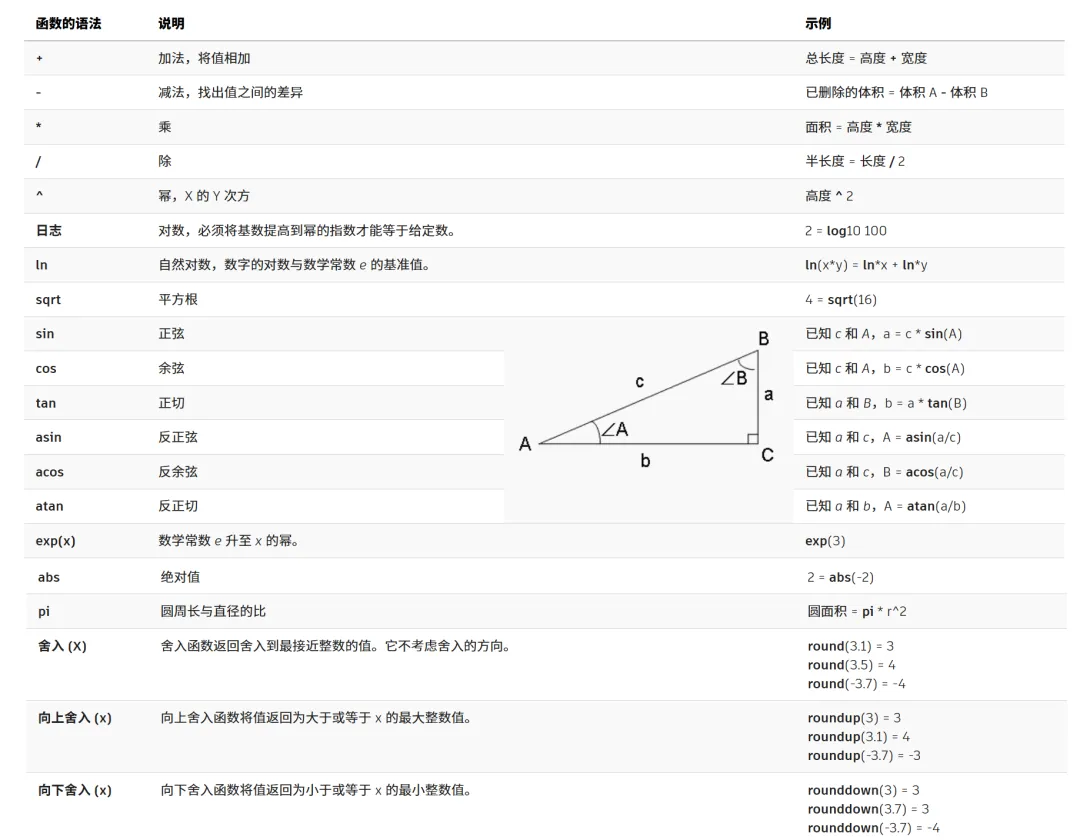

在数学函数方面，Revit覆盖了工程设计高频使用的几类能力：一是三角函数与反三角函数，支持正弦、余弦、正切及其反函数，默认采用弧度制，常用于斜向构件、遮阳角度、管线坡度等场景的计算；二是舍入函数，包含四舍五入、向上取整、向下取整三类，适配工程中尺寸圆整、构件计数等需求；三是对数、指数、绝对值、圆周率常量等通用数学能力，满足各类衍生计算。值得注意的是，Revit的舍入函数仅支持无单位数值运算，带单位参数需要先除以单位量纲转为纯数字，计算完成后再乘以单位恢复量纲，这也是工业软件公式“单位敏感”特性的典型体现。

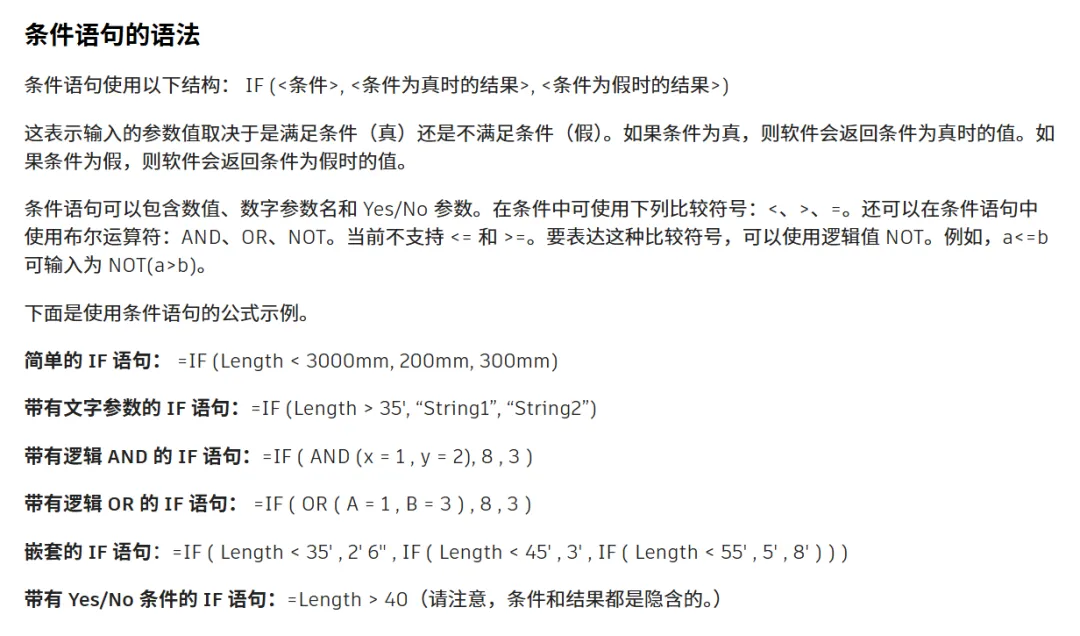

条件语句是Revit公式实现智能化的核心，采用IF(条件, 真值, 假值)的标准结构，支持多层嵌套与布尔逻辑组合。通过AND、OR、NOT运算符，设计者可以组合多维度判断条件，实现分段选型、分级控制等复杂逻辑。针对Yes/No布尔参数，公式还支持简化写法，直接写入条件表达式即可自动对应“是/否”状态，常用于控制图元可见性。此外，Revit公式对参数引用有严格规则：参数名区分大小写，包含空格、特殊符号的参数需用方括号包裹，这也要求设计者在参数命名时遵循规范，避免语法歧义。

三、工程落地：公式在BIM场景中的典型用法

Revit的公式能力看似基础，却能覆盖绝大多数工程参数化场景，在官方提供的高级样例族中，就有大量贴近真实工程的应用范式。

最基础也最常用的是几何尺寸联动。例如在遮阳装置族中，阴影长度由安装高度与窗台高度相减得到，阳光相对角度由90度减去太阳角度得到，再通过正切函数计算出支座的理论长度，最后向上取整到整毫米。整个逻辑链通过公式自动完成，设计者只需要修改太阳角度、安装高度等输入参数，支座长度、百叶间距等衍生尺寸就会自动更新，无需手动逐一调整。

阵列边界保护是BIM族开发中的高频需求。Revit规定阵列数量必须大于等于2，当阵列数量由间距与总长度计算得出时，很容易出现计算值为1甚至0的情况，导致族报错崩溃。通过条件公式阵列数量 = IF(计算值 < 2, 2, 计算值)，即可自动兜底边界值，保证族在极端参数下依然稳定可用。这种边界校验逻辑，也是工业软件公式保障模型稳定性的典型用法。

分级选型与可见性控制也是公式的典型应用。例如根据遮阳百分比自动返回“低、中、高、最高”四档分级文本，辅助设计者快速判断遮阳等级；当支座长度超过400mm时，自动显示附加支座构件，无需手动切换可见性。这类逻辑将设计规范内置到族中，让模型本身具备合规判断能力，设计者调整参数时自动匹配对应方案。

在项目端，计算值公式则解决了数据统计的自动化问题。最典型的房间占用率计算：基于房间面积与人均占用面积指标，通过向下取整公式自动算出房间最大容纳人数，结果既可以在明细表中批量统计，也可以嵌入房间标记直接标注在图纸上，全程无需人工计算，数据随模型实时更新。

四、为什么工业软件普遍需要公式模块？

公式模块是工业软件支撑工程价值的核心底座，而非附加功能，以 Revit 为代表的各类工业软件中，其核心作用可归纳为四大层面。

一是固化工程知识，实现经验复用。它将设计规范、行业经验与企业标准转化为可执行的数字逻辑，内嵌到模型与系统中，让尺寸圆整、构件选型、安全系数等规则在全团队、全项目中统一落地，降低对个人经验的依赖，减少人工执行偏差，实现工程知识的沉淀与传承。

二是参数化驱动，提升迭代效率。公式建立了参数间的联动关系，核心尺寸修改后，衍生尺寸、关联属性可全局自动更新，大幅减少方案调整、系列化开发中的重复工作量，避免手动修改的疏漏，高效支撑多方案比选与快速设计迭代。

三是内置合规校验，降低工程风险。通过将最小壁厚、最大间距等强制规范约束内置到逻辑中，可自动修正超限值或触发异常提示，从源头减少设计疏漏，避免后续生产、施工阶段的返工与成本损失。

四是打通数据链路，支撑数字化交付。公式实现几何模型与属性数据深度绑定，尺寸变更可自动同步体积、重量、工程量等衍生数据，保障模型与数据的一致性，是工程量统计、BOM 生成、数字化交付的关键纽带。

本质上，公式模块是工业软件的 “隐形助手”，推动软件从绘图工具升级为规则承载平台，掌握公式能力是提升工程设计效率与质量的核心关键。
