2017 年湖北省黄冈市中考物理试卷（教师版）
一、选择题（共7小题，每小题3分，满分21分.每小题只有一个符合要求的选项。）
1．（3分）下列关于能源和信息的说法正确的是（ ）
A．当前核电站利用核聚变发电
B．太阳能电池板将太阳能转化为内能
C．光纤通信利用超声波传递信息

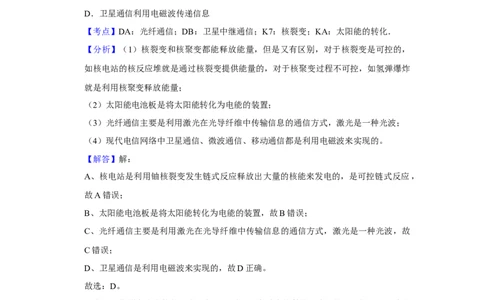

D．卫星通信利用电磁波传递信息
【考点】DA：光纤通信；DB：卫星中继通信；K7：核裂变；KA：太阳能的转化．
菁优网版权所有
【分析】（1）核裂变和核聚变都能释放能量，但是又有区别，对于核裂变是可控的，
如核电站的核反应堆就是通过核裂变提供能量的，对于核聚变过程不可控，如氢弹爆炸
就是利用核聚变释放能量；
（2）太阳能电池板是将太阳能转化为电能的装置；
（3）光纤通信主要是利用激光在光导纤维中传输信息的通信方式，激光是一种光波；
（4）现代电信网络中卫星通信、微波通信、移动通信都是利用电磁波来实现的。
【解答】解：
A、核电站是利用铀核裂变发生链式反应释放出大量的核能来发电的，是可控链式反应，
故A错误；
B、太阳能电池板是将太阳能转化为电能的装置，故B错误；
C、光纤通信主要是利用激光在光导纤维中传输信息的通信方式，激光是一种光波，故
C错误；
D、卫星通信是利用电磁波来实现的，故D正确。
故选：D。
【点评】本题考查了核能、太阳能、光纤以及电磁波的利用，涉及的知识较多，但难度
不大，是一道基础题。
2．（3分）下列物态变化实例中，属于液化现象的是（ ）
A． 蜻蜓身体上的露珠
第1页（共17页）B． 北方冬夜窗玻璃上的冰花
C． 游泳后刚上岸感觉特别冷

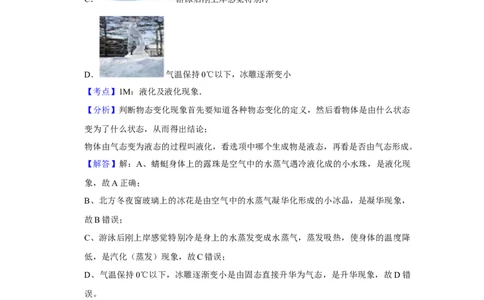

D． 气温保持0℃以下，冰雕逐渐变小
【考点】1M：液化及液化现象．
菁优网版权所有
【分析】判断物态变化现象首先要知道各种物态变化的定义，然后看物体是由什么状态
变为了什么状态，从而得出结论；
物体由气态变为液态的过程叫液化，看选项中哪个生成物是液态，再看是否由气态形成。
【解答】解：A、蜻蜓身体上的露珠是空气中的水蒸气遇冷液化成的小水珠，是液化现
象，故A正确；
B、北方冬夜窗玻璃上的冰花是由空气中的水蒸气凝华化形成的小冰晶，是凝华现象，
故B错误；
C、游泳后刚上岸感觉特别冷是身上的水蒸发变成水蒸气，蒸发吸热，使身体的温度降
低，是汽化（蒸发）现象，故C错误；
D、气温保持0℃以下，冰雕逐渐变小是由固态直接升华为气态，是升华现象，故D错
误。
故选：A。
【点评】此题考查的是我们对于生活中物态变化的分析能力，物态变化是中考必考的一
个知识点。
3．（3分）为了消防安全，楼房每层必须配备灭火器。下列关于图示灭火器的说法正确的
是（ ）
第2页（共17页）A．用力压下手柄过程中，手柄相当于一个省力杠杆
B．用力压下手柄过程中，手柄相当于一个费力杠杆

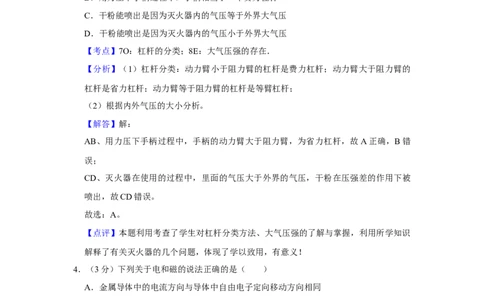

C．干粉能喷出是因为灭火器内的气压等于外界大气压
D．干粉能喷出是因为灭火器内的气压小于外界大气压
【考点】7O：杠杆的分类；8E：大气压强的存在．
菁优网版权所有
【分析】（1）杠杆分类：动力臂小于阻力臂的杠杆是费力杠杆；动力臂大于阻力臂的
杠杆是省力杠杆；动力臂等于阻力臂的杠杆是等臂杠杆；
（2）根据内外气压的大小分析。
【解答】解：
AB、用力压下手柄过程中，手柄的动力臂大于阻力臂，为省力杠杆，故A正确，B错
误；
CD、灭火器在使用的过程中，里面的气压大于外界的气压，干粉在压强差的作用下被
喷出，故CD错误。
故选：A。
【点评】本题利用考查了学生对杠杆分类方法、大气压强的了解与掌握，利用所学知识
解释了有关灭火器的几个问题，体现了学以致用，有意义！
4．（3分）下列关于电和磁的说法正确的是（ ）
A．金属导体中的电流方向与导体中自由电子定向移动方向相同
B．家庭电路中同时工作的用电器总功率越大，通过电能表的电流越大
C．磁场中某点的磁场方向与该点小磁针静止时南极的指向相同
D．电动机是根据电磁感应原理工作的
【考点】C6：磁场；CM：直流电动机的原理；HE：电流的方向；J9：电功率与电压、
电流的关系．
菁优网版权所有
【分析】（1）物理学中规定正电荷定向移动的方向为电流方向；
（2）家庭电路电流大的原因：总功率过大；
第3页（共17页）（3）我们规定小磁针N极所指的方向为该点磁场的方向；
（4）带电磁铁的仪器利用的是电流的磁效应原理。
【解答】解：A、自由电子是负电荷，所以金属导体中的电流方向与自由电子定向移动
方向相反，故A错误；
B、接入电路的用电器总功率越大，由公式I＝ 可知通过电能表的电流就越大，故B正
确；
C、小磁针静止时N极所指的方向为该点磁场的方向，故C错误；
A、电动机是利用通电线圈在磁场中受力转动的原理制成的，故D错误。
故选：B。
【点评】知道电流的方向、功率的计算公式、磁场的一些性质、带电磁铁的仪器利用的
是电流的磁效应原理，是解此题的关键。

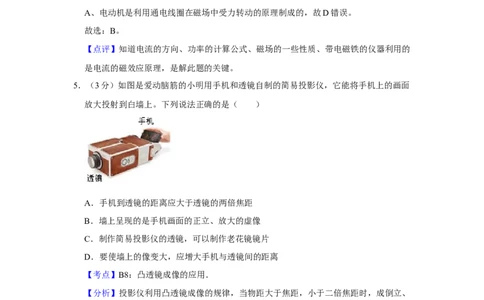

5．（3分）如图是爱动脑筋的小明用手机和透镜自制的简易投影仪，它能将手机上的画面
放大投射到白墙上。下列说法正确的是（ ）
A．手机到透镜的距离应大于透镜的两倍焦距
B．墙上呈现的是手机画面的正立、放大的虚像
C．制作简易投影仪的透镜，可以制作老花镜镜片
D．要使墙上的像变大，应增大手机与透镜间的距离
【考点】B8：凸透镜成像的应用．
菁优网版权所有
【分析】投影仪利用凸透镜成像的规律，当物距大于焦距，小于二倍焦距时，成倒立、
放大的实像的原理。根据物近像远像变大的规律可判断其像与物的变化关系。
【解答】解：A、根据投影仪成像的原理可知，手机到透镜的距离应大于焦距，小于二
倍焦距，故A错误；
B、投影仪成的像是倒立、放大的实像，故B错误；
C、投影仪利用凸透镜成像的规律，老花镜镜片也是凸透镜，因此，制作简易投影仪的
透镜，可以制作老花镜镜片，故C正确；
D、要使墙上的像变大，根据物近像远像变大的规律可知，应减小手机与透镜间的距离，
第4页（共17页）故D错误。
故选：C。
【点评】本题以自制简易投影仪为例，考查了凸透镜成像规律的应用，要熟知其成像的
特点与规律，并会分析其物距和像距的关系。
6．（3分）如图是水上乐园飞行表演，表演者双脚站在向下喷水的踏板上，水柱将人向上
顶起，人在空中时而加速上升，时而急速翻滚，时而加速下降，还能在空中竖直悬停。
下列说法错误的是（ ）
A．踏板向下喷水，人向上升起，利用了物体间力的作用是相互的原理
B．加速上升过程中，人的重力势能增大，机械能不变
C．人急速翻滚，说明力可以改变物体的运动状态
D．人在空中竖直悬停时，人受到的重力和踏板对人的支持力是一对平衡力
【考点】6I：力作用的相互性；6R：平衡力的辨别；6U：力与运动的关系；FN：动能
和势能的大小变化．
菁优网版权所有
【分析】（1）物体间力的作用是相互的。
（2）重力势能大小的影响因素：物体的质量、物体的高度；动能大小的影响因素：物
体的质量、物体的速度；机械能＝势能+动能；
（3）力的作用效果可以是使物体运动状态发生改变，也可以使物体的形状发生改变；
（4）悬停时，处于平衡状态，重力和支持力是一对平衡力。
【解答】解：
A、踏板向下喷水，踏板对水有一个向下的力，同时水对踏板有一个向上的力，人向上
升起，利用了物体间力的作用是相互的原理，故A正确。
B、加速上升过程中，质量不变，速度增大，动能增大；高度增加，人的重力势能增大，
机械能增大，故B错误；
C、人急速翻滚时，人运动的速度和方向都发生变化，说明力可以改变物体的运动状态，
故C正确；
D、人在空中竖直悬停时，处于平衡状态，人受到的重力和踏板对人的支持力是一对平
衡力，故D正确。
第5页（共17页）故选：B。
【点评】本题考查了物体间力的作用是相互的、影响动能和重力势能的因素、力的作用
效果、平衡力等知识，是一道综合题，难度不大。
7．（3分）楼梯感应灯可由声控开关（有声响时开关闭合）和光控开关（光线较暗时开关
闭合）共同控制，某同学设计并组装了一个楼梯感应灯电路，出现了以下异常情况：白
天有声响时感应灯亮，无声响时感应灯不亮；晚上无论有无声响，感应灯都不亮。经检
查各元件都能正常工作，则下列电路中可能出现以上异常情况的是（ ）
A． B．
C． D．
【考点】HU：串、并联电路的设计．
菁优网版权所有
【分析】由题意可知，白天有声响时感应灯亮，无声响时感应灯不亮，说明灯泡与声控
开关串联；
串联的各电路元件相互影响不能独立工作，并联的各电路元件互不影响，能独立工作。
据此分析即可。
【解答】解：A、由图可知，白天S光闭合，有声则S声闭合，灯亮，无声响时感应灯
不亮；晚上无论有无声响，感应灯都不亮；故A不符合题意；
B、当只闭合开关S声 或S光 时，灯泡和电阻R
0
串联在一起，能够工作，灯亮；则白天有
声响时感应灯亮，无声响时感应灯也亮，故B不符合题意；
C、当只闭合开关S光 时，灯泡和电阻R
0
串联在一起，能够工作，灯亮；当闭合开关S声
和S光 时，灯泡被短路，不亮，则白天感应灯亮，有声响时感应灯反而不亮，故C不符
合题意；
D、白天S光闭合，灯泡被短路，无论有无声都不亮。故D符合题意。
故选：D。
【点评】此题是结合电路图考查电路中用电器的连接情况，要会结合开关的组合分析电
第6页（共17页）路中电流的流向，从而可以判断电路状态。本题是开关串联在实际生活中的具体应用，
需要对题中要求有清楚的认识，关键是开关的控制作用。
二、填空与作图题（共5小题，每空1分，11题咪咪3分，12题2分。满分13分）
8．（2分）学校在“5•12”汶川大地震纪念日举行防震逃生演练，同学们听到广播中的警
报声迅速离开教室，说明声波可以传递 信息 （选填“信息”或“能量”），声波是
通过 空气 传到同学们的耳朵中。
【考点】92：声音的传播条件；9M：声与信息．
菁优网版权所有
【分析】（1）声音即能够传递信息，也能够传递能量；
（2）声音传播需要介质，声音可以在固体、液体和气体中传播，真空不能传声。
【解答】解：
（1）同学们听到广播中的警报声迅速离开教室，获取了信息，说明声波可以传递信息；
（2）声音传播需要介质，声音可以在固体、液体和气体中传播，真空不能传声，在这
里是通过空气来传播的。
故答案为：信息；空气。
【点评】此题考查的是声音产生和传播的条件以及声音能够传播能量的特点，是声现象
重要的知识点，但难度不大，容易解答。
9．（3分）滑板车是深受小朋友们喜爱的玩具，使用时一只脚站在滑板上，另一只脚蹬地，
滑板车就能载着人前进。蹬地时人对车 做功 （选填“做功”或“不做功”）；蹬地
的脚离地后，人和车由于 惯性 一起继续向前滑行，滑行时以人为参照物，滑板车是
静止 （选填“运动”或“静止”）的。
【考点】52：参照物及其选择；6L：惯性；EA：力是否做功的判断．
菁优网版权所有
【分析】（1）物理学中的做功的两个必要条件：一是作用在物体上的力，二是物体在
力的方向上移动一段距离，二者缺一不可。
（2）物体保持原来运动状态不变的性质叫惯性；
第7页（共17页）（3）在研究物体运动时，要选择参照的标准，即参照物，物体的位置相对于参照物发
生变化，则运动，不发生变化，则静止。
【解答】解：滑板车使用时一只脚站在滑板上，另一只脚蹬地，由于力的作用是相互的，
所以地面给人一个向前的力，站在滑板上的脚就对滑板产生向前的力，滑板在这个力的
作用下向前运动，故蹬地时，人对滑板做了功；
蹬地的脚离地后，人和车由于具有惯性，仍要保持原来的运动状态，所以会一起继续向
前滑行；
滑行时以人为参照物，滑板车与人之间的位置没有变化，所以是滑板车是静止的。
故答案为：做功；惯性；静止。
【点评】此题以滑板车为载体，考查了力是否做功的判断、惯性、运动和静止的相对性，
是一道综合性较强的题目，但总体难度不大，掌握基础知识即可正确解题。
10．（3分）如图是一款能发电的魔方充电器，转动魔方时，他根据 电磁感应 （选填
“电流的磁效应”“电磁感应”或“通电导体在磁场中受力”）的原理发电，这个过程
机械能 能转化为电能，产生的电能储存于魔方内。魔方还能通过USB端口给移动设
备充电，给移动设备充电时，魔方相当于电路中的 电源 （选填“电源”或“用电
器”）
【考点】CP：电磁感应；HH：电源及其能量转化．
菁优网版权所有
【分析】利用电磁感应现象可以产生感应电流；在电磁感应现象中机械能转化为电能；
在对外供电的过程中，电源会提供电能。
【解答】解：转动魔方时，闭合电路的导体做切割磁感线运动，会产生感应电流，利用
的是电磁感应现象；在发电的过程中，电能转化为机械能；
魔方给移动设备充电时，魔方提供电能，相当于电路中的电源。
故答案为：电磁感应；机械能；电源。
【点评】发电机的原理是利用电磁感应现象，而电动机的原理是通电导体在磁场中受力
运动，它们的能量转化分别是：机械能转化电能，电能转化为机械能。
11．（3分）如图甲所示，在一个配有活塞的玻璃筒内放一团硝化棉，用力下压活塞，硝
第8页（共17页）化棉被点燃：
（1）这是通过 做功 的方式使玻璃筒内空气的内能 增大 （选填“增大”或“减
小”）
（2）请在图乙中画出活塞下行过程中受到的摩擦力的示意图（力的作用点画在O点）。
【考点】7J：摩擦力的示意图；G9：做功改变物体内能．
菁优网版权所有
【分析】（1）做功可以使内能与机械能之间进行转化：对物体做功，物体内能会增加；
物体对外做功，物体内能会减少；
（2）活塞向下运动，摩擦力的方向和活塞运动方向相反，据此做出摩擦力示意图。
【解答】解：（1）迅速向下压活塞，活塞会压缩空气做功，使空气的内能增加，温度
升高，当温度达到硝化棉的燃点时，硝化棉就会燃烧，通过此实验可说明做功可以改变
物体的内能；
（2）活塞竖直向下运动，摩擦力的方向和活塞运动方向相反，竖直向上，做出摩擦力
示意图如下：
故答案为：（1）做功；增大；（2）如上图。
【点评】此题主要考查的是学生对做功可以改变物体内能、摩擦力方向和力的示意图画
法的理解和掌握，难度不大。
12．（2分）如图所示，一束激光 斜射向半圆形玻璃砖圆心O，结果在屏幕上出现两个
光斑，请画出形成两个光斑的光α路图。
第9页（共17页）【考点】A8：作光的反射光路图；AN：作光的折射光路图．
菁优网版权所有
【分析】本题要根据反射定律：反射光线、入射光线、法线在同一个平面内，反射光线
与入射光线分居法线两侧，反射角等于入射角，画出反射光线；
根据光由空气斜射进入玻璃时遵循：折射光线、入射光线、法线在同一个平面内，折射
光线、入射光线分居法线两侧，折射光线向法线偏折，折射角小于入射角，作出折射光
线。
【解答】解：
光线从空气斜射入玻璃砖时，会同时发生反射和折射现象，
根据反射定律，在过入射点在法线面画出反射光线，注意反射角等于入射角；
发生折射时，折射光线向法线偏折，折射光线小于入射光线，据此作出第一条折射光线；
折射光线从玻璃砖射入空气中时，由于此光线是由圆心O射出，当经过第二个折射面时，
正好与该入射点处的切线垂直，因此第二次折射光线的传播方向不变。
如图所示：
。
【点评】本题考查作光的反射和折射的光路图，掌握好反射和折射规律是关键。
三、实验与探究题（共3小题，满分12分）
13．（4分）按要求填空：
（1）在探究平面镜成像的规律实验中，应选择较 薄 （选填“厚”或“薄”）的玻
璃板做实验。如图甲，点燃玻璃板前的蜡烛A，并移动玻璃板后的蜡烛B，使它与蜡烛
A在玻璃板里的像完全重合，实验时人应该在蜡烛 A （选填“A”或“B”）侧观察。
第10页（共17页）（2）如图乙是某物质熔化时温度随时间变化的图象，根据图象可以判断该物质是 晶
体 （选填“晶体”或“非晶体”）；该物质在第6min时处于 固液共存 （选填
“固”“液”或“固液共存“）态。
【考点】1C：熔化和凝固的温度—时间图象；AE：平面镜成像的特点、原理、现象及
其实验方案．
菁优网版权所有
【分析】（1）从厚玻璃板的两个面都可以当作反射面，会出现两个像这一角度去分析；
平面镜成像时，像与物体在平面镜的两侧；
（2）晶体有一定的熔化温度，非晶体没有一定的熔化温度，这是晶体和非晶体的区别；
分析图象发现物质从第4min开始熔化，到第10min熔化结束，熔化之前是固态，熔化
过程中是固液共存状态，熔化结束后变成液态。
【解答】解：（1）在竖立的玻璃板前点燃蜡烛A，拿未点燃的蜡烛B竖直在玻璃板后
面移动，人眼一直在玻璃板的前侧（A侧）观察，直至它与蜡烛A的像完全重合
（2）由图可见，该物质图象上有一段与时间轴平行的直线，表示该物质在熔化过程中
不断吸热，温度保持不变，因此该物质为晶体；
物质的熔化过程是从第4min到第10min，因此在第6min时物质处于固液共存态。
故答案为：（1）薄；A；（2）晶体；固液共存。
【点评】本题主要考查了平面镜成像特点的实验及操作相关问题，这是光学中的一个重
点，也是近几年来中考经常出现的题型，要求学生熟练掌握，并学会灵活运用。
14．（4分）某同学利用滑轮、完全相同但质量未知的若干个钩码、溢水杯、量筒等器材，
测量一个物块的密度。他设计的实验步骤如下：
步骤一：用一根质量不计的细线一端系住物块，另一端绕过定滑轮挂住3个钩码，每个
钩码的质量是20g，此时物块、钩码静止不动，并将注满水的溢水杯置于物块下方，如
图甲所示；
第11页（共17页）步骤二：移去1个钩码后，物块下降浸入水中再次静止不动，此时物块有一半的体积露
出水面；
步骤三：将溢出的水全部倒入量筒中，水的体积如图乙所示。
实验中不计一切摩擦，则
（1）溢出水的体积为 2 0 cm3；
（2）物块的质量为 6 0 g；
（3）物块的密度为 1. 5 g/cm3
（4）若在完成步骤二后，向溢水杯中加入足量的食盐，被食盐充分溶解后木块露出水
面的体积将 大于 （选填”大于“”等于“或”小于“）物块体积的一半。
【考点】2M：固体的密度测量实验．
菁优网版权所有
【分析】（1）根据量筒中的示数分析溢出水的体积；
（2）使用定滑轮不省力也不费力；
（3）根据密度公式求出密度；
（4）根据物体的浮沉条件和阿基米德原理分析。
【解答】解：（1）由图可知，溢出量筒中水的体积为V＝20cm3，
（2）使用定滑轮不省力也不费力，即物体的重力等于三个钩码的重力，则物体的质量
等于三个钩码的质量m＝20g×3＝60g；
（3）物块有一半的体积露出水面，则物体的总体积为：V'＝2×20cm3＝40cm3，
物体的密度为： ＝ ＝ ＝1.5g/cm3；
ρ
（4）向溢水杯中加入足量的食盐，则水的密度变大，根据F浮 ＝ 液gV排 可知，物体受
到的浮力变大，故物体会上浮一些，即木块露出水面的体积将大于ρ物块体积的一半
故答案为：（1）20；（2）60；（3）1.5；（4）大于。
第12页（共17页）【点评】本题考查知识点比较多，密度的计算、统计的计算，涉及到了阿基米德原理的
应用，属于中档题。
15．（4分）小尧为探究“电流与电阻的关系”，设计了如图甲所示的电路，用到的器材
有：电源（电压3V不变），标有”20 1A“字样的滑动变阻器、电流表、电压表、三
个阻值分别为5 、10 、15 的定值电Ω阻、开关及导线若干。
Ω Ω Ω
（1）电路连接完毕，闭合开关前，滑动变阻器的滑片应置于 B 端（选
填”A“或”B“）；
（2）闭合开关，发现电流表示数几乎为零，电压表示数不为零，出现这种现象的原因
可能是定值电阻R 断路 （选填“断路”或“短路”）；
（3）小尧排除故障后，电路中接入5 电阻时，移动滑动变阻器的滑片使电压表示数为
U，此时电流表的示数如图乙所示；接Ω着用10 电阻替换5 电阻接入电路再次实验，
此时应将电压表的示数调为 1 V，再记录此Ω时电流表的示Ω数；然后用15 电阻替换
10 电阻继续实验，她发现无论如何调节滑动变阻器的阻值，电压表示数都Ω无法调至
U，Ω原因可能是 滑动变阻器最大值太小 （答一种情况即可）。
【考点】IL：探究电流与电压、电阻的关系实验．
菁优网版权所有
【分析】（1）闭合开关前，滑动变阻器的滑片应置于最大值处；
（2）电流表示数几乎为零，说明电路是断路，电压表有示数，由此分析判断；
（3）探究通过导体的电流与电阻的关系时，应控制电阻两端的电压不变即电压表的示
数不变；
根据滑动变阻器的最大阻值与定值电阻阻值间的关系，由串联电路的分压原理分析电压
表不能达到要求的原因。
【解答】解：
（1）为了保护电路，由图知甲知闭合开关前，滑动变阻器的滑片应置于最大值B端；
第13页（共17页）（2）闭合开关，发现电流表示数几乎为零，说明电路可能有断路，电压表示数不为零，
说明电压表到电源间是通路，所以故障可能是R断路了；
（3）电路中接入5 电阻时，定值电阻两端电压：U＝IR＝0.2A×5 ＝1V，
探究通过导体的电流Ω与电阻的关系时，应控制电阻两端的电压不变Ω，所以用10 电阻替
换5 电阻接入电路，移动滑片P，应使电压表示数为1V时再记录此时电流表示Ω数；
由于Ω滑动变阻器的最大阻值太小，把滑动变阻器阻值全部接入电路时，滑动变阻器分得
的电压还是较小，定值电阻两端的电压值过高，不能使电阻两端电压达到要求的值。
故答案为：（1）B；（2）断路；（3）1；滑动变阻器最大值太小。
【点评】本题考查了实验的注意事项、电路故障的判断、欧姆定律以及控制变量法的应
用等，要学会熟练运用串联电路的电流和电压关系。
四、综合应用题。（每小题7分，共14分）
16．（7分）2016年9月，世界上最大的“升船电梯”﹣﹣三峡升船机试运行成功。实现
了“小船坐电梯”过坝。某次试航时，总质量为3000t的游轮从大坝上由江面驶入升船
机的承船厢，随后升船机历时8min将邮轮从海拔高度为156m的上游江面，沿竖直方向
运送至海拔高度为60m的下游江面，已知水的密度为1.0×103kg/m3。
（1）求游轮下降的平均速度大小；
（2）若游轮驶入承船厢后，箱内水深为5m，求承船厢底部受到水的压强。
（3）求游轮下降过程中，油轮重力做的功及功率。
【考点】6D：变速运动与平均速度；89：液体的压强的计算；EC：功的计算；FF：功
率的计算．
菁优网版权所有
【分析】（1）根据下降的高度和时间求出速度；
（2）根据液体内部压强公式求出压强；
（3）求出游轮的重力，根据功和功率公式求解。
【解答】解；（1）游轮下降的高度为s＝156m﹣60m＝96m；
则游轮下降的速度为：v＝ ＝ ＝0.2m/s；
（2）承船箱底部受到的压强为：
第14页（共17页）p＝ gh＝1.0×103kg/m3×10N/kg×5m＝5×104Pa；
（3ρ）游轮的重力为G＝mg＝3×106kg×10N/kg＝3×107N；
重力做的功为：W＝Gh＝3×107N×96m＝2.88×109J；
重力做功的功率为：P＝ ＝ ＝6×106W。
答：（1）游轮下降的平均速度为0.2m/s；
（2）承船厢底部受到水的压强为5×104Pa；
（3）油轮重力做的功为2.88×109J；功率为6×106W。
【点评】此题主要考查的是学生对速度公式、压强计算公式、功和功率公式的理解和掌
握，基础性题目。
17．（7分）如图甲是某型号的电热炉，图乙是其电路结构简图，通过控制档位开关 S 、
a
S 可以获得四档加热功率，已知电阻丝R 的阻值为44 ，不计温度对R 、R 阻值的影
b 1 1 2
响。 Ω
（1）当开关S 断开，S 与触点1接通时，求通过开关S 的电流；
b a a
（2）当开关S 断开，S 与触点2接通时，电热炉对1kg水加热7min，水温升高30℃，
b a
求电热丝 R 的阻值。已知消耗的电能有 75%被水吸收，水的比热容为
2
4.2×103J/（k•℃）
（3）若开关S 闭合时，电热炉的电功率总比S 断开时大，请比较R 、R 阻值的大小关
b b 1 2
系，并写出分析过程。
【考点】JK：电功与热量的综合计算．
菁优网版权所有
【分析】（1）当开关S 断开，S 与触点1接通时，电路为R 的简单的电路，根据串联
b a 1
电路的电流特点和欧姆定律求出通过开关S 的电流；
a
（2）当开关S 断开，S 与触点2接通时，R 与R 串联，知道水的质量和温度的变化量
b a 1 2
以及比热容，根据Q吸 ＝cm△t求出水吸收的热量，根据 ＝ ×100%求出消耗的电能，
η
第15页（共17页）利用W＝UIt＝ t求出电路的总电阻，利用电阻的串联求出电热丝R 的阻值；
2
（3）分析开关S 闭合电路中的最大总电阻，得出此种情况下电路的最小总功率；分析
b
开关S 断开时电路的最小总电阻，得出此种情况下电路的最小总功率，根据P＝ 比
b
较R 与R 的阻值关系。
1 2
【解答】解：（1）当开关S 断开，S 与触点1接通时，电路为R 的简单的电路，
b a 1
因串联电路中各处的电流相等，
所以，通过开关S 的电流：
a
I ＝ ＝ ＝5A；
a
（2）当开关S 断开，S 与触点2接通时，R 与R 串联，
b a 1 2
水吸收的热量：
Q吸 ＝cm△t＝4.2×103J/（kg•℃）×1kg×30℃＝1.26×105J，
由 ＝ ×100%可得，消耗的电能：
η
W＝ ＝ ＝1.68×105J，
由W＝UIt＝ t可得，电路的总电阻：
R＝ ＝ ＝121 ，
Ω
因串联电路中总电阻等于各分电阻之和，
所以，电热丝R 的阻值：
2
R ＝R﹣R ＝121 ﹣44 ＝77 ；
2 1
（3）若开关S
b
闭Ω合，当Ω S
a
接Ω2时电路为R
2
简单电路，当S
a
接1时R
1
与R
2
并联，则当
S a 接2时电路中的总电阻最大，电路的总功率最小，即P b闭小 ＝ ；
若开关S 断开，当S 接1时电路为R 简单电路，当S 接2时R 与R 串联，则当S 接1
b a 1 a 1 2 a
第16页（共17页）时电路的总电阻最小，电路的总功率最大，即P
b断大
＝ ，
因开关S 闭合时，电热炉的电功率总比S 断开时大，
b b
所以，P
b闭小
＞P
b断大
，即 ＞ ，则R
1
＞R
2
。
答：（1）当开关S 断开，S 与触点1接通时，通过开关S 的电流为5A；
b a a
（2）电热丝R 的阻值为77 ；
2
（3）R
1
大于R
2
，分析过程如Ω解答所示。
【点评】本题考查了欧姆定律和吸热公式、效率公式、电功公式、电功率公式的综合应
用，分清电路的连接方式和对应的功率关系是关键。
声明：试题解析著作权属菁优网所有，未经书面同意，不得复制发布
日期：2019/11/4 11:10:42；用户：丶沐沙；邮箱：UID_CAE1F67E83831A1C520FA15D4547275E@qq.jyeoo.com；学号：27665923
第17页（共17页）
