双代号网络图讲解（四）
主讲：柚子例5（2014真题节选）
某工程，建设单位通过招标与甲施工单位签订了土建工程施工合同，包括 A～I共9项工作，合同工期 200
天；与乙施工单位签订了设备安装施工合同，包括P、Q共2项工作，合同工期70天。经甲乙双方协调，并经

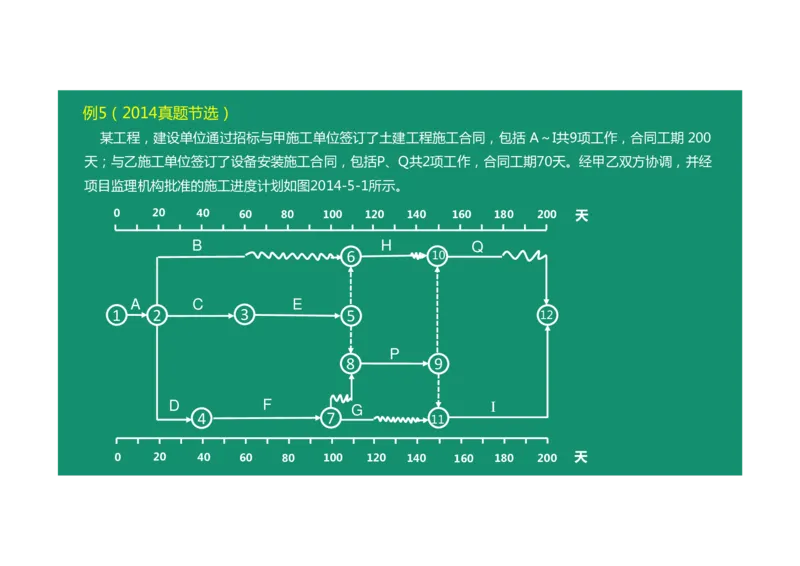

项目监理机构批准的施工进度计划如图2014-5-1所示。
0 20 40 60 80 100 120 140 160 180 200 天
B H Q
6 10
A C E
1 2 3 5 12
P
8 9
D F I
G
4 7
11
0 20 40 60 80 100 120 140 160 180 200 天工程施工过程中发生如下事件：

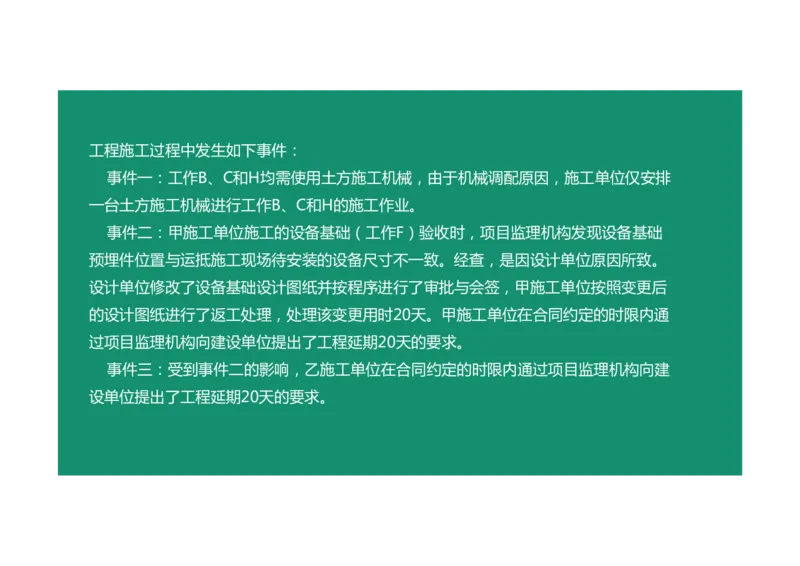

事件一：工作B、C和H均需使用土方施工机械，由于机械调配原因，施工单位仅安排
一台土方施工机械进行工作B、C和H的施工作业。
事件二：甲施工单位施工的设备基础（工作F）验收时，项目监理机构发现设备基础
预埋件位置与运抵施工现场待安装的设备尺寸不一致。经查，是因设计单位原因所致。
设计单位修改了设备基础设计图纸并按程序进行了审批与会签，甲施工单位按照变更后
的设计图纸进行了返工处理，处理该变更用时20天。甲施工单位在合同约定的时限内通
过项目监理机构向建设单位提出了工程延期20天的要求。
事件三：受到事件二的影响，乙施工单位在合同约定的时限内通过项目监理机构向建
设单位提出了工程延期20天的要求。问题：

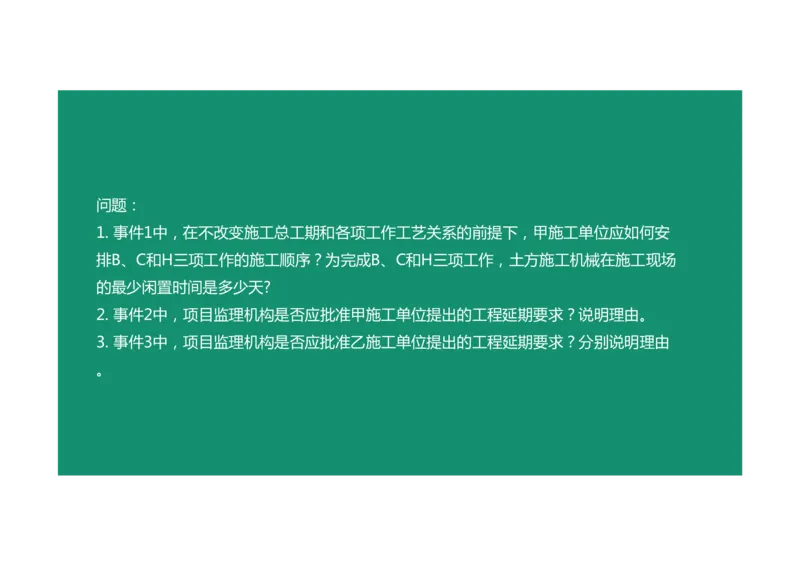

1. 事件1中，在不改变施工总工期和各项工作工艺关系的前提下，甲施工单位应如何安
排B、C和H三项工作的施工顺序？为完成B、C和H三项工作，土方施工机械在施工现场
的最少闲置时间是多少天?
2. 事件2中，项目监理机构是否应批准甲施工单位提出的工程延期要求？说明理由。
3. 事件3中，项目监理机构是否应批准乙施工单位提出的工程延期要求？分别说明理由
。参考答案
1. 施工顺序：C→B→H；土方施工机械最少闲置时间是 10 天。
2. 项目监理机构不应批准工程延期20天；理由：工作F的工作时间增加是由非
甲施工单位原因造成的，但工作F有10天的总时差（只影响工期10天），故应
批准工程延期10天。
3. 项目监理机构不应批准工程延期 20 天；理由：工作F的工作时间增加20天
，但只影响工作P晚开始10天，故应批准工程延期10天。例6（2016真题改）

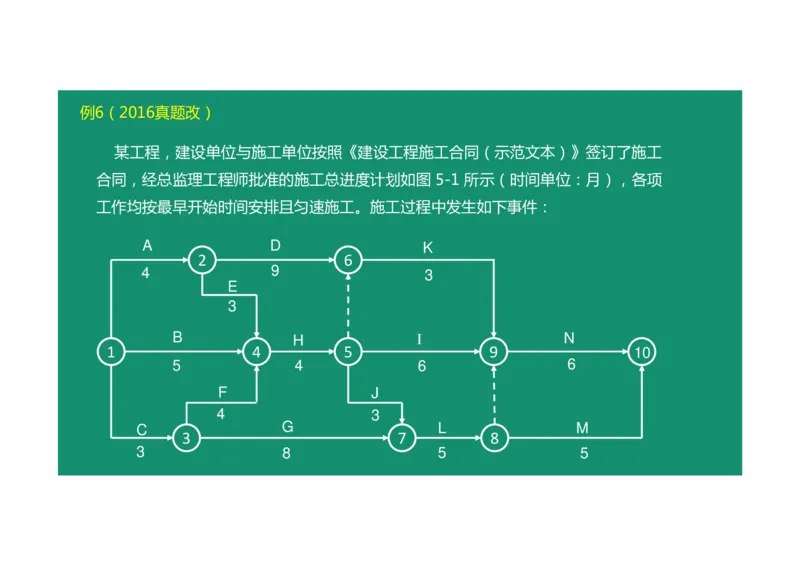

某工程，建设单位与施工单位按照《建设工程施工合同（示范文本）》签订了施工
合同，经总监理工程师批准的施工总进度计划如图 5-1 所示（时间单位：月），各项
工作均按最早开始时间安排且匀速施工。施工过程中发生如下事件：
A D K
2 6
4 9 3
E
3
B H I N
1 4 5 9 10
5 4 6 6
F J
4 3
C G L M
3 7 8
3 8 5 5事件 1：工作 C 开始后，施工单位向项目监理机构提交了工程变更申请，由于该
项工程变更不涉及修改设计图纸，施工单位要求总监理工程师尽快签发工程变更单。
事件 2：施工中遭遇不可抗力，导致工作G停工5个月、工作H停工1个月，并造
成施工单位20万元的窝工损失，为确保工程按原计划时间完成，产生赶工费15万元。

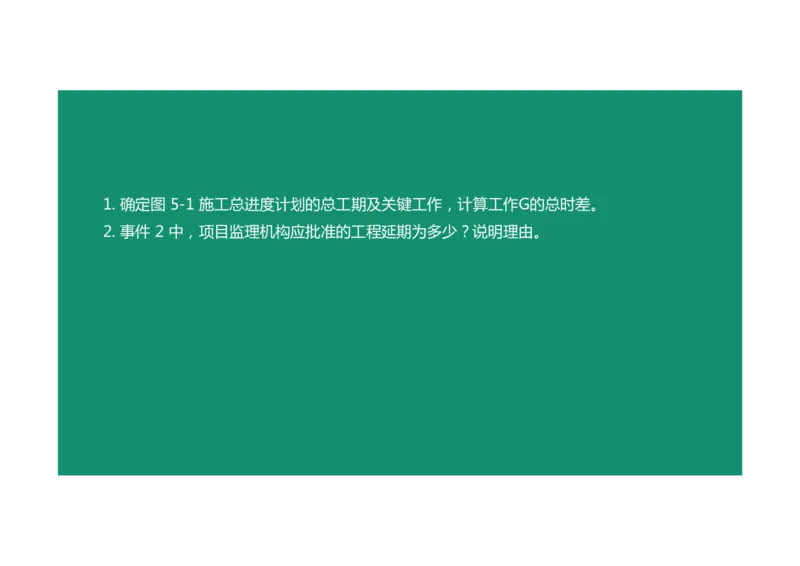

施工单位向项目监理机构提出申请，要求费用补偿35万元，工程延期3个月。1. 确定图 5-1 施工总进度计划的总工期及关键工作，计算工作G的总时差。
2. 事件 2 中，项目监理机构应批准的工程延期为多少？说明理由。根据逻辑关系，画出双代号网络图。

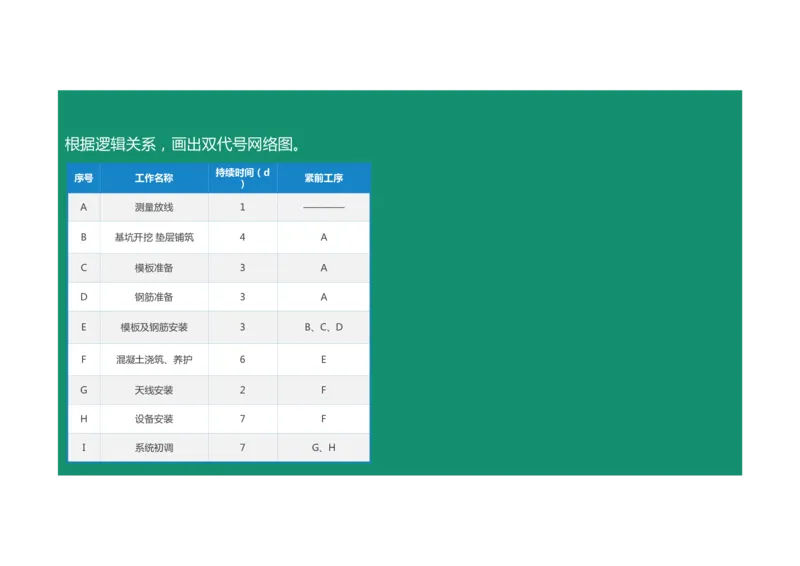

持续时间（d
序号 工作名称 紧前工序
）
A 测量放线 1 ————
B 基坑开挖垫层铺筑 4 A
C 模板准备 3 A
D 钢筋准备 3 A
E 模板及钢筋安装 3 B、C、D
F 混凝土浇筑、养护 6 E
G 天线安装 2 F
H 设备安装 7 F
I 系统初调 7 G、H从本质角度透析网络图六参数（专题1）

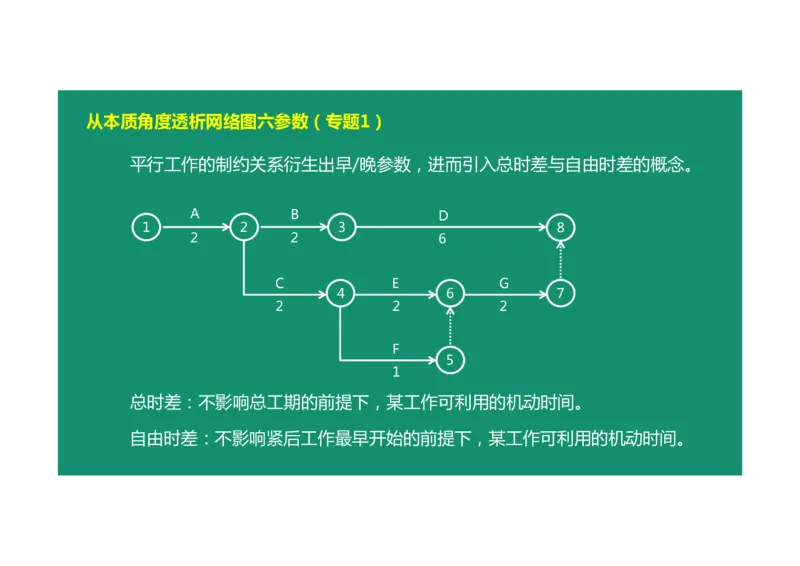

平行工作的制约关系衍生出早/晚参数，进而引入总时差与自由时差的概念。
A B D
1 2 3 8
2 2 6
C E G
4 6 7
2 2 2
F
5
1
总时差：不影响总工期的前提下，某工作可利用的机动时间。
自由时差：不影响紧后工作最早开始的前提下，某工作可利用的机动时间。谢谢大家！
