模块十一：施工进度管理

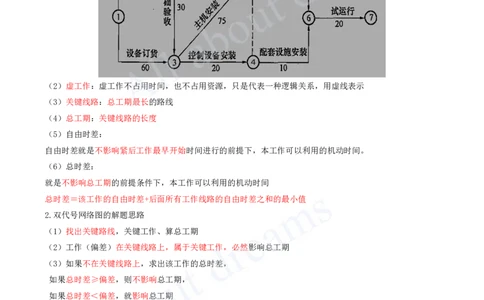

（一）双代号网络图
1.双代号网络图的基础知识
（1）基本概念：
（2）虚工作：虚工作不占用时间，也不占用资源，只是代表一种逻辑关系，用虚线表示
（3）关键线路：总工期最长的路线
（4）总工期：关键线路的长度
（5）自由时差：
自由时差就是不影响紧后工作最早开始时间进行的前提下，本工作可以利用的机动时间。
（6）总时差：
就是不影响总工期的前提条件下，本工作可以利用的机动时间
总时差＝该工作的自由时差+后面所有工作线路的自由时差之和的最小值
2.双代号网络图的解题思路
（1）找出关键路线，关键工作、算总工期
（2）工作（偏差）在关键线路上，属于关键工作，必然影响总工期
（3）如果不在关键线路上，求出该工作的总时差，
如果总时差≥偏差，则不影响总工期，
如果总时差＜偏差，就影响总工期
（二）赢得值法
1.赢得值法的基本参数
（1）已完工程预算费用BCWP
1）已完工程预算费用BCWP是在某一时间段已经完成的工程及以批准认可的预算为标准，所需要的资金总额。发
包人是根据这个值为承包人完成的工作量支付相应的费用，即承包人获得（挣得）的金额，故称赢得值或挣值。
2）计算公式为：
BCWP=已完工程量×预算单价[注：天一文化专有版权，未经许可不可转发或复印传播]
（2）计划工程预算费用BCWS
1）计算公式为：
BCWS=计划工程量×预算单价
2）计划工程预算费用BCWS主要是反映进度计划实施中应当完成的工程量，一般用费用表示
（3）已完工程实际费用ACWP
1）已完工程实际费用ACWP是到某个时刻为止，已完成的工程所实际花费的总金额费用。
2）计算公式为：
ACWP=已完工程量×实际单价

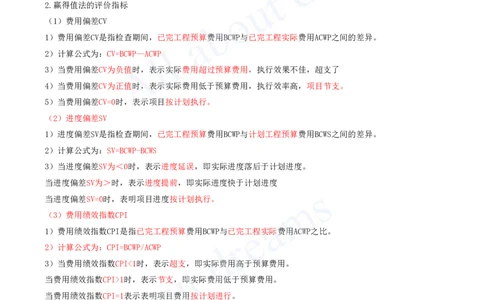

2.赢得值法的评价指标
（1）费用偏差CV
1）费用偏差CV是指检查期间，已完工程预算费用BCWP与已完工程实际费用ACWP之间的差异。
2）计算公式为：CV=BCWP—ACWP
3）当费用偏差CV为负值时，表示实际费用超过预算费用，执行效果不佳，超支了
4）当费用偏差CV为正值时，表示实际费用低于预算费用，执行效率高，项目节支。
5）当费用偏差CV=0时，表示项目按计划执行。
（2）进度偏差SV
1）进度偏差SV是指检查期间，已完工程预算费用BCWP与计划工程预算费用BCWS之间的差异。
2）计算公式为：SV=BCWP-BCWS
3）当进度偏差SV为＜0时，表示进度延误，即实际进度落后于计划进度。
当进度偏差SV为＞时，表示进度提前，即实际进度快于计划进度
当进度偏差SV=0时，表明项目进度按计划执行。
（3）费用绩效指数CPI
1）费用绩效指数CPI是指已完工程预算费用BCWP与已完工程实际费用ACWP之比。
2）计算公式为：CPI=BCWP/ACWP
3）当费用绩效指数CPI<1时，表示超支，即实际费用高于预算费用。
当费用绩效指数CPI>1时，表示节支，即实际费用低于预算费用。
当费用绩效指数CPI=1表示表明项目费用按计划进行。
（4）进度绩效指数SPI
1）进度绩效指数SPI是指已完工程预算费用BCWP与计划工程预算费用BCWS之比。
2）计算公式为：
SPI=BCWP/BCWS（9.3-7）
3）当进度绩效指数SPI<1时，表示进度延误
当进度绩效指数SPI>1时，表示进度提前
当进度绩效指数SPI=1时，表示实际进度等于计划进度。[注：天一文化专有版权，未经许可不可转发或复印传播]
背景资料：
A安装公司承包某分布式能源中心的机电安装工程，工程内容有：三联供（供电、供冷、供热）机组、配电柜、
水泵等设备的安装和冷热水管道、电缆排管及电缆施工。
分布式能源中心的三联供机组、配电柜、水泵等设备由业主采购，金属管道、电力电缆及各种材料由安装公司采
购。

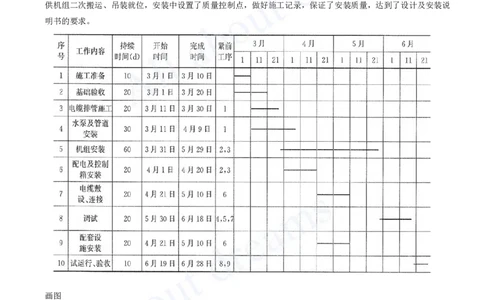

A安装公司项目部进场后，编制了施工进度计划（见表）、预算费用计划及质量预控方案。对业主采购的三联供机
组、水泵等设备检查，核对技术参数，符合设计要求。设备基础验收合格后，采用卷扬机及滚杠滑移系统将三联
供机组二次搬运、吊装就位，安装中设置了质量控制点，做好施工记录，保证了安装质量，达到了设计及安装说
明书的要求。
画图
项目部将2000m电缆排管施工分包给B公司，预算单价为120元/m。在3月22日结束前检查，B公司只完成电缆排管
施工1000m，但支付给B公司的工程进度款累计已达160000元，项目部对B公司提出了警告，要求加快进度。
在热水管道施工中，按施工图设计位置碰到其他管线，使热水管道施工受阻，项目部向设计单位提出设计变更，
改变了热水管道的走向，使水泵和管道安装工作拖延到4月29日才完成。
在分布式能源中心项目试运行验收中，有一台三联供机组运行噪声较大，经有关部门检验分析及项目部提供的施
工文件证明，不属于安装质量问题，经增加机房的隔声措施后通过验收。
【问题1】项目部在验收水泵时应认真核对哪些技术参数？[注：天一文化专有版权，未经许可不可转发或复印传播]
答案：项目部验收水泵时，应认真核对水泵的性能参数：
（1）流量和扬程
（2）还有轴功率
（3）转速
（4）效率必需汽蚀余量
（5）水泵的型号、配用的电动机功率等等技术参数
解析：课本P12 本题考查泵的性能参数
泵的性能参数：主要有流量和扬程，还有轴功率、转速、效率和必需汽蚀余量。

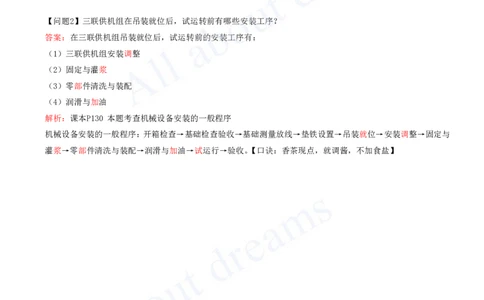

【问题2】三联供机组在吊装就位后，试运转前有哪些安装工序？
答案：在三联供机组吊装就位后，试运转前的安装工序有：
（1）三联供机组安装调整
（2）固定与灌浆
（3）零部件清洗与装配
（4）润滑与加油
解析：课本P130 本题考查机械设备安装的一般程序
机械设备安装的一般程序：开箱检查→基础检查验收→基础测量放线→垫铁设置→吊装就位→安装调整→固定与
灌浆→零部件清洗与装配→润滑与加油→试运行→验收。【口诀：香茶现点，就调酱，不加食盐】
