初中物理

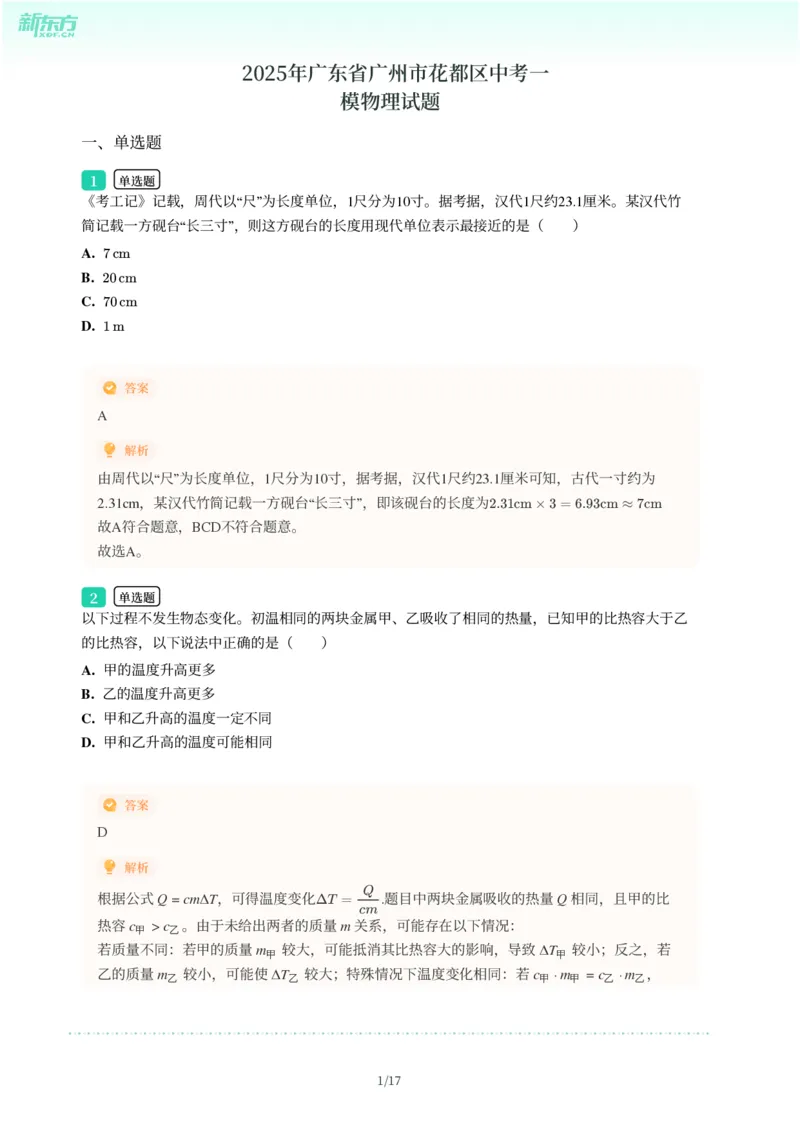

2025年⼴东省⼴州市花都区中考⼀
模物理试题
新东⽅教育科技集团2025年⼴东省⼴州市花都区中考⼀
模物理试题
⼀、单选题
单选题
《考⼯记》记载，周代以“尺”为⻓度单位，1尺分为10⼨。据考据，汉代1尺约23.1厘⽶。某汉代⽵
简记载⼀⽅砚台“⻓三⼨”，则这⽅砚台的⻓度⽤现代单位表⽰最接近的是（ ）
A. 7cm
B. 20cm
C. 70cm
D. 1m
答案
A
解析
由周代以“尺”为⻓度单位，1尺分为10⼨，据考据，汉代1尺约23.1厘⽶可知，古代⼀⼨约为
2.31cm，某汉代⽵简记载⼀⽅砚台“⻓三⼨”，即该砚台的⻓度为2.31cm×3=6.93cm≈7cm
故A符合题意，BCD不符合题意。
故选A。
单选题
以下过程不发⽣物态变化。初温相同的两块⾦属甲、⼄吸收了相同的热量，已知甲的⽐热容⼤于⼄
的⽐热容，以下说法中正确的是（ ）
A. 甲的温度升⾼更多
B. ⼄的温度升⾼更多
C. 甲和⼄升⾼的温度⼀定不同
D. 甲和⼄升⾼的温度可能相同
答案
D
解析
Q
根据公式 𝑄=𝑐𝑚Δ𝑇，可得温度变化ΔT = .题⽬中两块⾦属吸收的热量 𝑄 相同，且甲的⽐
cm
热容 𝑐 >𝑐 。由于未给出两者的质量 𝑚 关系，可能存在以下情况：
甲 乙
若质量不同：若甲的质量 𝑚 较⼤，可能抵消其⽐热容⼤的影响，导致 Δ𝑇 较小；反之，若
甲 甲
⼄的质量 𝑚 较小，可能使 Δ𝑇 较⼤；特殊情况下温度变化相同：若 𝑐 ⋅𝑚 =𝑐 ⋅𝑚 ，
乙 乙 甲 甲 乙 乙
/ 1
则 Δ𝑇 =Δ𝑇 。例如，当 𝑐 =2𝑐 且m = m ，两者的温度升⾼相同。
甲 乙 甲 乙 甲 2 乙
故选D。
单选题

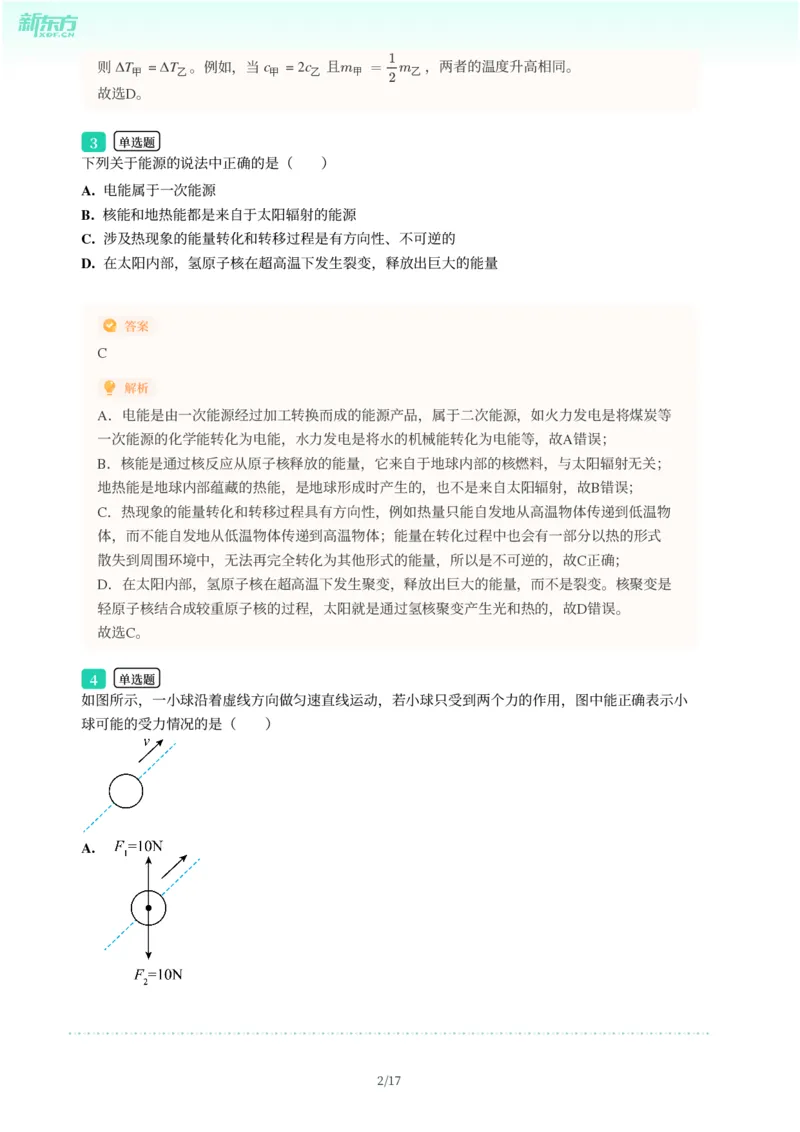

下列关于能源的说法中正确的是（ ）
A. 电能属于⼀次能源
B. 核能和地热能都是来⾃于太阳辐射的能源
C. 涉及热现象的能量转化和转移过程是有⽅向性、不可逆的
D. 在太阳内部，氢原⼦核在超⾼温下发⽣裂变，释放出巨⼤的能量
答案
C
解析

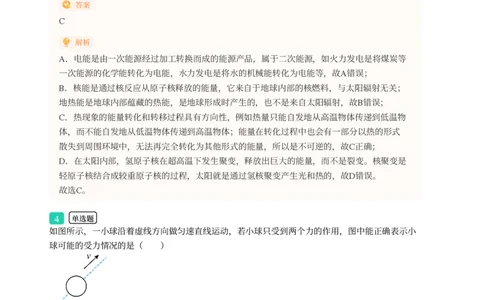

A．电能是由⼀次能源经过加⼯转换而成的能源产品，属于⼆次能源，如⽕⼒发电是将煤炭等
⼀次能源的化学能转化为电能，⽔⼒发电是将⽔的机械能转化为电能等，故A错误；
B．核能是通过核反应从原⼦核释放的能量，它来⾃于地球内部的核燃料，与太阳辐射⽆关；
地热能是地球内部蕴藏的热能，是地球形成时产⽣的，也不是来⾃太阳辐射，故B错误；
C．热现象的能量转化和转移过程具有⽅向性，例如热量只能⾃发地从⾼温物体传递到低温物
体，而不能⾃发地从低温物体传递到⾼温物体；能量在转化过程中也会有⼀部分以热的形式
散失到周围环境中，⽆法再完全转化为其他形式的能量，所以是不可逆的，故C正确；
D．在太阳内部，氢原⼦核在超⾼温下发⽣聚变，释放出巨⼤的能量，而不是裂变。核聚变是
轻原⼦核结合成较重原⼦核的过程，太阳就是通过氢核聚变产⽣光和热的，故D错误。
故选C。
单选题

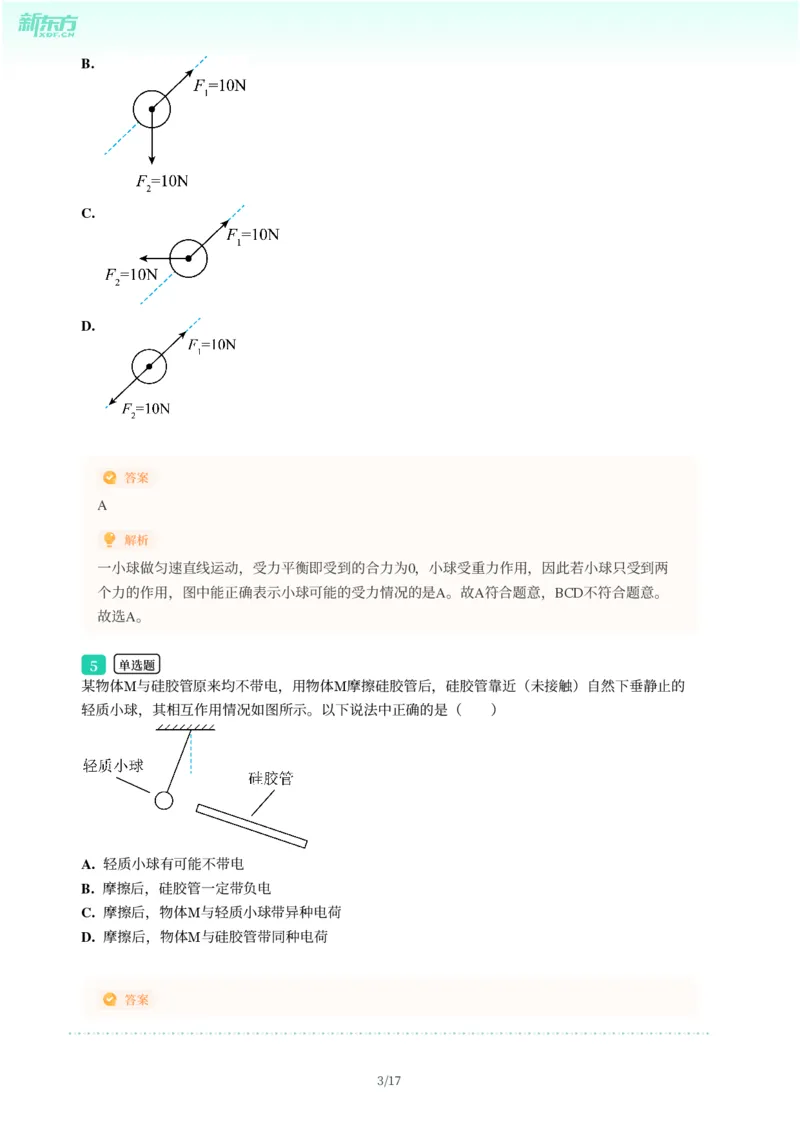

如图所⽰，⼀小球沿着虚线⽅向做匀速直线运动，若小球只受到两个⼒的作⽤，图中能正确表⽰小
球可能的受⼒情况的是（ ）
A.
/ B.
C.
D.
答案
A
解析
⼀小球做匀速直线运动，受⼒平衡即受到的合⼒为0，小球受重⼒作⽤，因此若小球只受到两
个⼒的作⽤，图中能正确表⽰小球可能的受⼒情况的是A。故A符合题意，BCD不符合题意。
故选A。
单选题
某物体M与硅胶管原来均不带电，⽤物体M摩擦硅胶管后，硅胶管靠近（未接触）⾃然下垂静⽌的
轻质小球，其相互作⽤情况如图所⽰。以下说法中正确的是（ ）
A. 轻质小球有可能不带电
B. 摩擦后，硅胶管⼀定带负电
C. 摩擦后，物体M与轻质小球带异种电荷
D. 摩擦后，物体M与硅胶管带同种电荷
答案
/ C
解析
⽤物体M摩擦硅胶管后，因发⽣摩擦起电现象，物体M与硅胶管带电，且带异种电荷，但不能
确定它们带何种电荷；硅胶管靠近（未接触）⾃然下垂静⽌的轻质小球，⼆者相互排斥，因
同种电荷相互排斥，可判断硅胶管和轻质小球带同种电荷，但不能判断带何种电荷；则物体
M⼀定与轻质小球带异种电荷，物体M与硅胶管带异种电荷。故ABD错误，C正确。
故选C。

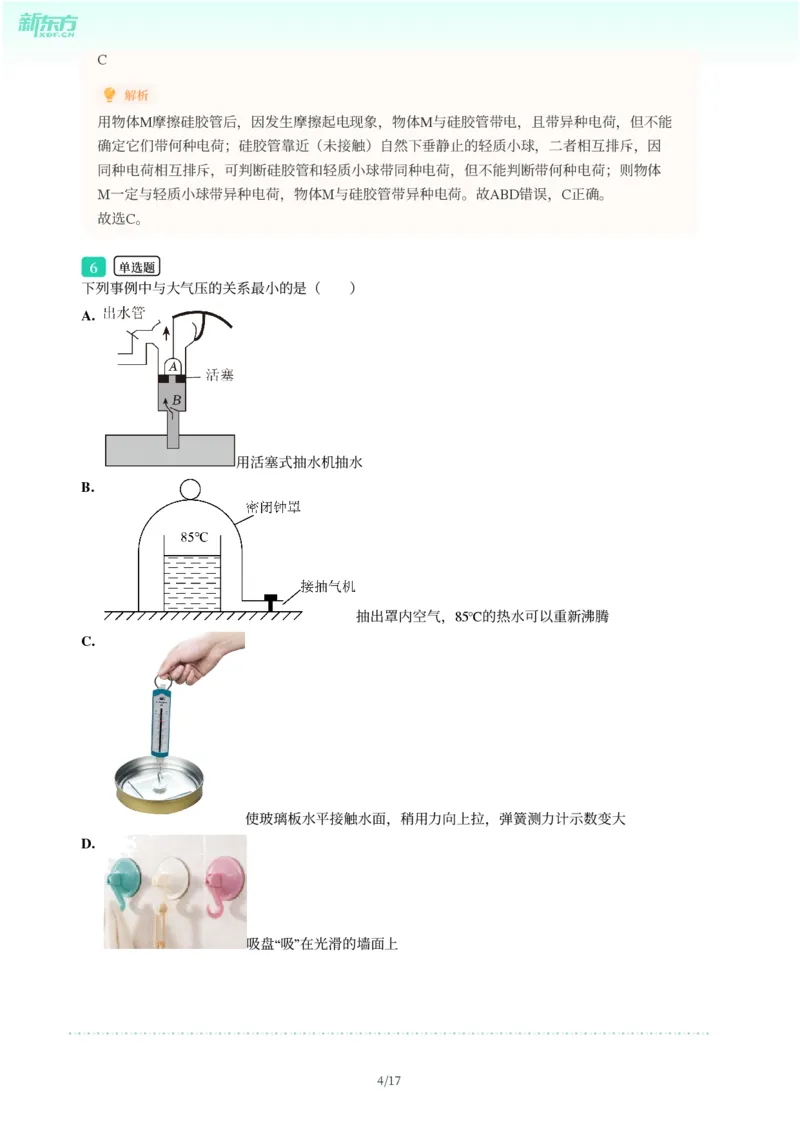

单选题
下列事例中与⼤⽓压的关系最小的是（ ）
A.
⽤活塞式抽⽔机抽⽔
B.
抽出罩内空⽓，85℃的热⽔可以重新沸腾
C.
使玻璃板⽔平接触⽔⾯，稍⽤⼒向上拉，弹簧测⼒计⽰数变⼤
D.
吸盘“吸”在光滑的墙⾯上
/ 答案
C
解析
A．活塞式抽⽔机是利⽤⼤⽓压把⽔抽出的，与⼤⽓压有关，故A不符合题意；
B．在抽⽓过程中，密闭钟罩内的⽓体被抽出，⽔表⾯⽓压变小，逐渐降低，导致⽔的沸点逐
渐降低，⽔⼜重新沸腾，与⽓压有关，故B不符合题意；
C．测⼒计⽰数变⼤是因为分⼦间存在相互作⽤的引⼒和斥⼒，故C符合题意；
D．⼀压吸盘，排出了吸盘内的空⽓，当吸盘要恢复原状时，内部⽓压小于外界⼤⽓压，外界
⼤⽓压将吸盘紧紧地压在墙⾯上，故D不符合题意。
故选C。
单选题

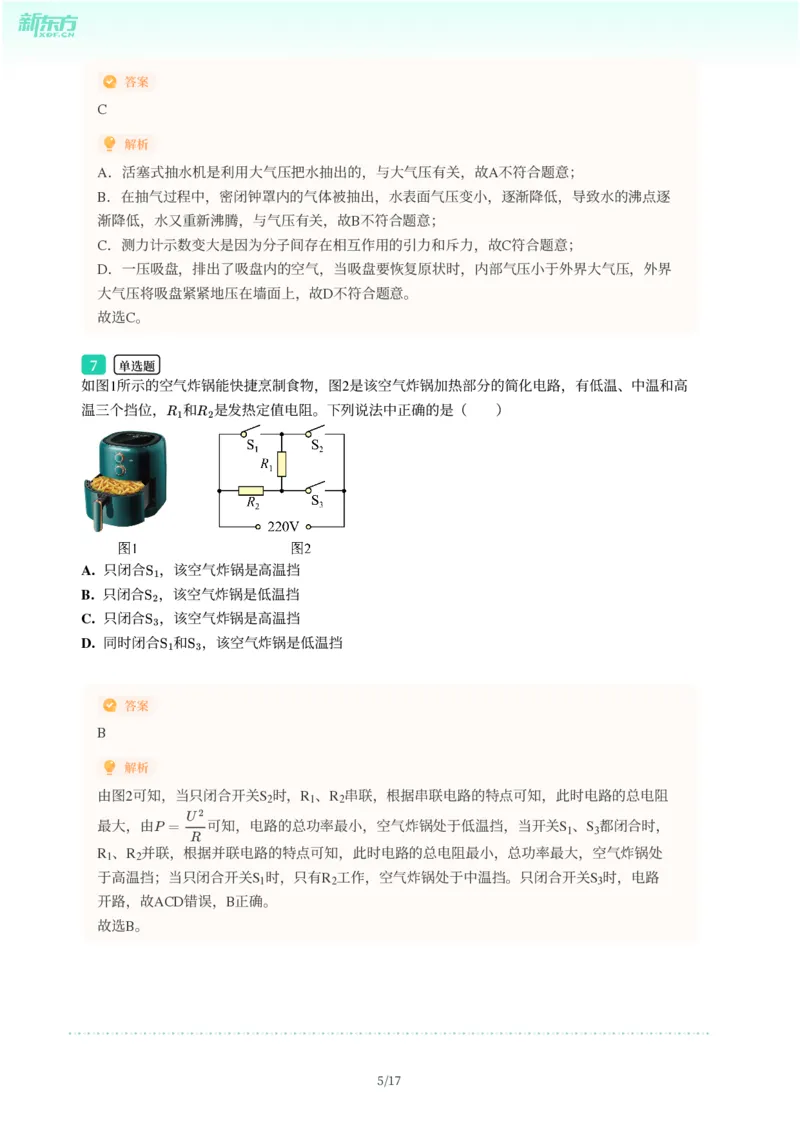

如图1所⽰的空⽓炸锅能快捷烹制⻝物，图2是该空⽓炸锅加热部分的简化电路，有低温、中温和⾼
温三个挡位，R 和R 是发热定值电阻。下列说法中正确的是（ ）
1 2
A. 只闭合S ，该空⽓炸锅是⾼温挡
1
B. 只闭合S ，该空⽓炸锅是低温挡
2
C. 只闭合S ，该空⽓炸锅是⾼温挡
3
D. 同时闭合S 和S ，该空⽓炸锅是低温挡
1 3
答案
B
解析
由图2可知，当只闭合开关S 2时，R 1、R 2串联，根据串联电路的特点可知，此时电路的总电阻
U2
最⼤，由P = 可知，电路的总功率最小，空⽓炸锅处于低温挡，当开关S 、S 都闭合时，
1 3
R
R 1、R 2并联，根据并联电路的特点可知，此时电路的总电阻最小，总功率最⼤，空⽓炸锅处
于⾼温挡；当只闭合开关S 1时，只有R 2⼯作，空⽓炸锅处于中温挡。只闭合开关S 3时，电路
开路，故ACD错误，B正确。
故选B。
/ 单选题

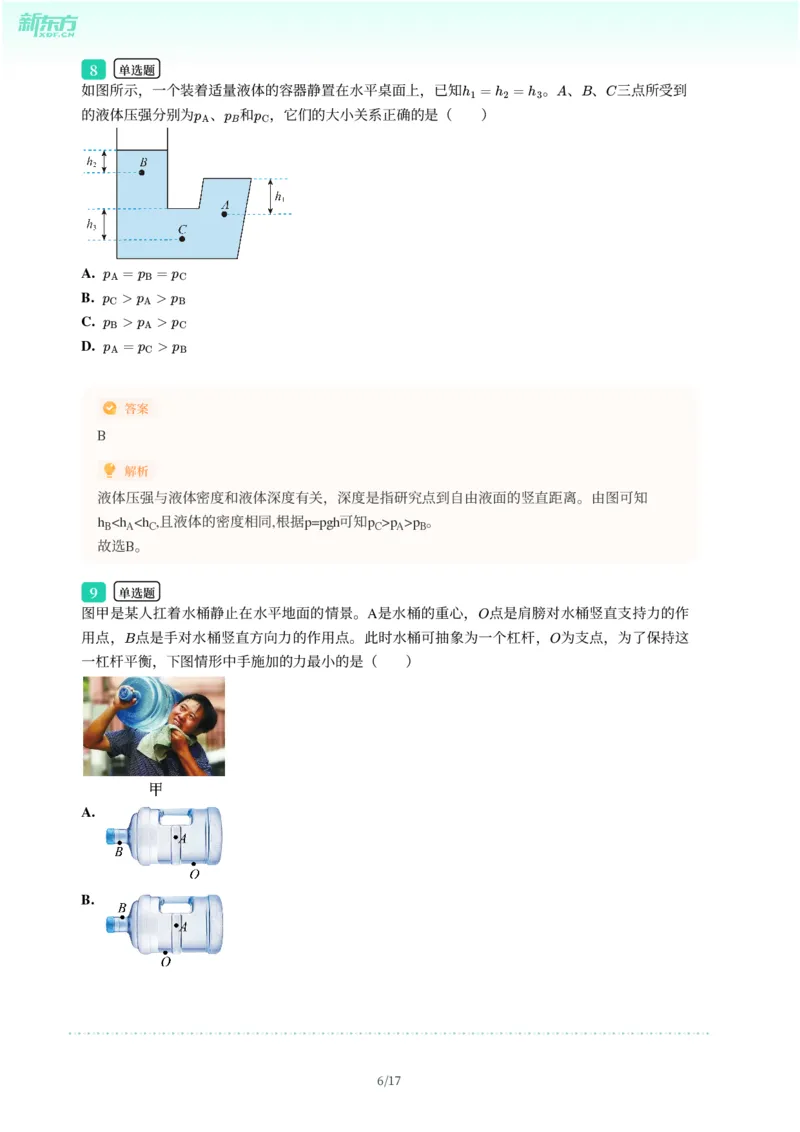

如图所⽰，⼀个装着适量液体的容器静置在⽔平桌⾯上，已知h =h =h 。A、B、C三点所受到
1 2 3
的液体压强分别为p 、p 和p ，它们的⼤小关系正确的是（ ）
A B C
A. p =p =p
A B C
B. p >p >p
C A B
C. p >p >p
B A C
D. p =p >p
A C B
答案
B
解析
液体压强与液体密度和液体深度有关，深度是指研究点到⾃由液⾯的竖直距离。由图可知
h p >p 。
B A C C A B
故选B。
单选题
图甲是某⼈扛着⽔桶静⽌在⽔平地⾯的情景。A是⽔桶的重⼼，O点是肩膀对⽔桶竖直⽀持⼒的作
⽤点，B点是⼿对⽔桶竖直⽅向⼒的作⽤点。此时⽔桶可抽象为⼀个杠杆，O为⽀点，为了保持这
⼀杠杆平衡，下图情形中⼿施加的⼒最小的是（ ）
A.
B.
/ C.
D.
答案
D
解析
ABC．三图中，阻⼒为⽔桶的重⼒，⼤小相同，阻⼒臂⼤小也相同，A图中动⼒离⽀点最远，
动⼒臂最⻓，动⼒最小；
D．图中，物体重⼼在⽀点正上⽅，肩膀对⽔桶的⽀持⼒和⽔桶的重⼒是⼀对平衡⼒，⼤小相
等，⼿在B点只要控制⽔桶不要因为不稳而掉下来即可，⽤的⼒最小；
综上所述，⼿施加的⼒最小的是D项图中的情形，故D符合题意，ABC不符合题意。
故选D。
单选题

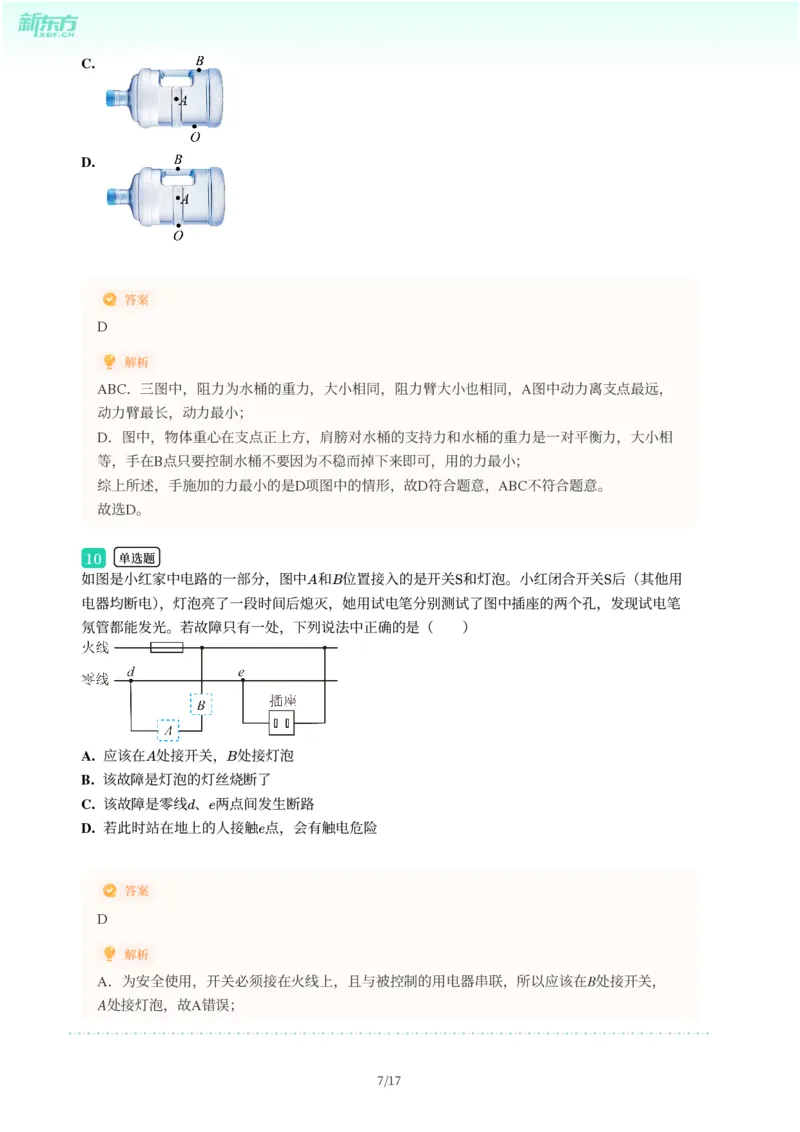

如图是小红家中电路的⼀部分，图中A和B位置接⼊的是开关S和灯泡。小红闭合开关S后（其他⽤
电器均断电），灯泡亮了⼀段时间后熄灭，她⽤试电笔分别测试了图中插座的两个孔，发现试电笔
氖管都能发光。若故障只有⼀处，下列说法中正确的是（ ）
A. 应该在A处接开关，B处接灯泡
B. 该故障是灯泡的灯丝烧断了
C. 该故障是零线d、e两点间发⽣断路
D. 若此时站在地上的⼈接触e点，会有触电危险
答案
D
解析
A．为安全使⽤，开关必须接在⽕线上，且与被控制的⽤电器串联，所以应该在B处接开关，
A处接灯泡，故A错误；
/ B．若故障是灯泡的灯丝烧断了，不会出现试电笔测试图中插座的两个孔，氖管都会发光的情
况，故B错误；
C．若故障是d、e之间的零线断路，则测试插座的两个孔，不会出现试电笔的两孔都发光的情
况，故C错误；
D．若此时站在地上的⼈接触e点，与⽕线连通，会有触电危险，故D正确。
故选D。
⼆、综合题
实验题

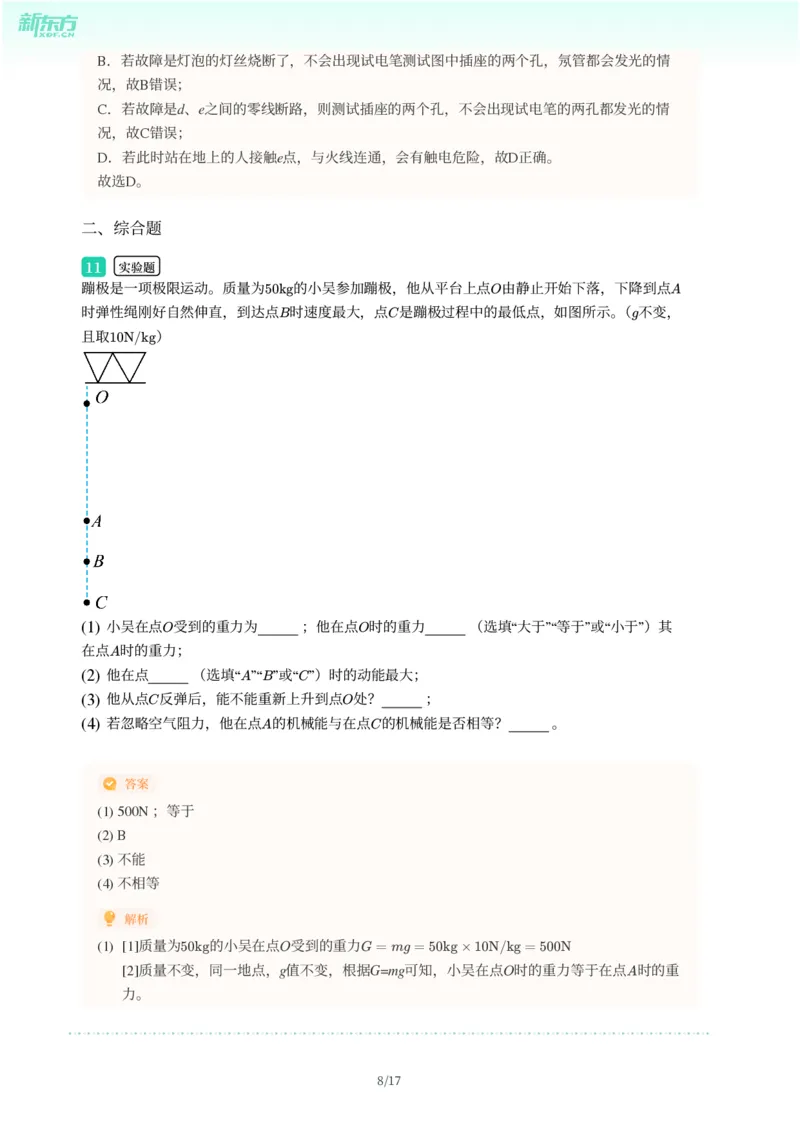

蹦极是⼀项极限运动。质量为50kg的小吴参加蹦极，他从平台上点O由静⽌开始下落，下降到点A
时弹性绳刚好⾃然伸直，到达点B时速度最⼤，点C是蹦极过程中的最低点，如图所⽰。（g不变，
且取10N/kg）
(1) 小吴在点O受到的重⼒为 ；他在点O时的重⼒ （选填“⼤于”“等于”或“小于”）其
在点A时的重⼒；
(2) 他在点 （选填“A”“B”或“C”）时的动能最⼤；
(3) 他从点C反弹后，能不能重新上升到点O处？ ；
(4) 若忽略空⽓阻⼒，他在点A的机械能与在点C的机械能是否相等？ 。
答案
(1) 500N ；等于
(2) B
(3) 不能
(4) 不相等
解析
(1) [1]质量为50kg的小吴在点O受到的重⼒G=mg=50kg×10N/kg=500N
[2]质量不变，同⼀地点，g值不变，根据G=mg可知，小吴在点O时的重⼒等于在点A时的重
⼒。
/ (2) 动能跟质量、速度有关，质量不变，速度越⼤，动能越⼤，小吴到达点B时速度最⼤，则他
在B点时的动能最⼤。
(3) 小吴从点O由静⽌开始下落，A点后弹性绳发⽣形变，小吴的机械能⼀部分转化为弹性绳的
弹性势能，小吴的机械能减小，由于存在空⽓阻⼒，小吴从点C反弹后，需要克服重⼒做
功，部分机械能转化为其他形式的能，机械能进⼀步减小，所以他从点C反弹后，不能重新
上升到点O处。
(4) 小吴从点O由静⽌开始下落，A点后弹性绳发⽣形变，小吴的机械能⼀部分转化为弹性绳的
弹性势能，所以即使忽略空⽓阻⼒，他在点A的机械能与在点C的机械能也不相等。
三、填空题
填空题

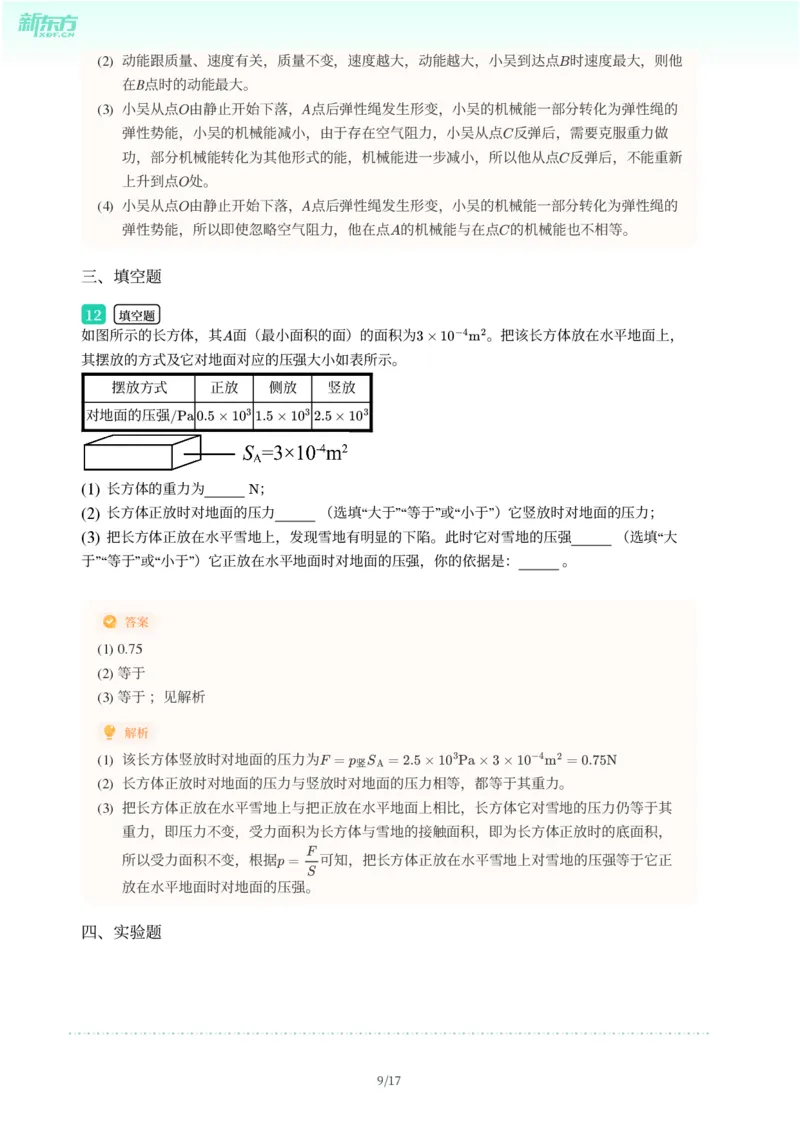

如图所⽰的⻓⽅体，其A⾯（最小⾯积的⾯）的⾯积为3×10−4m2。把该⻓⽅体放在⽔平地⾯上，
其摆放的⽅式及它对地⾯对应的压强⼤小如表所⽰。
摆放⽅式 正放 侧放 竖放
对地⾯的压强/Pa0.5×1031.5×1032.5×103
(1) ⻓⽅体的重⼒为 N；
(2) ⻓⽅体正放时对地⾯的压⼒ （选填“⼤于”“等于”或“小于”）它竖放时对地⾯的压⼒；
(3) 把⻓⽅体正放在⽔平雪地上，发现雪地有明显的下陷。此时它对雪地的压强 （选填“⼤
于”“等于”或“小于”）它正放在⽔平地⾯时对地⾯的压强，你的依据是： 。
答案
(1) 0.75
(2) 等于
(3) 等于 ；⻅解析
解析
(1) 该⻓⽅体竖放时对地⾯的压⼒为F =p S =2.5×103Pa×3×10−4m2 =0.75N
竖 A
(2) ⻓⽅体正放时对地⾯的压⼒与竖放时对地⾯的压⼒相等，都等于其重⼒。
(3) 把⻓⽅体正放在⽔平雪地上与把正放在⽔平地⾯上相⽐，⻓⽅体它对雪地的压⼒仍等于其
重⼒，即压⼒不变，受⼒⾯积为⻓⽅体与雪地的接触⾯积，即为⻓⽅体正放时的底⾯积，
F
所以受⼒⾯积不变，根据p= 可知，把⻓⽅体正放在⽔平雪地上对雪地的压强等于它正
S
放在⽔平地⾯时对地⾯的压强。
四、实验题
/ 实验题

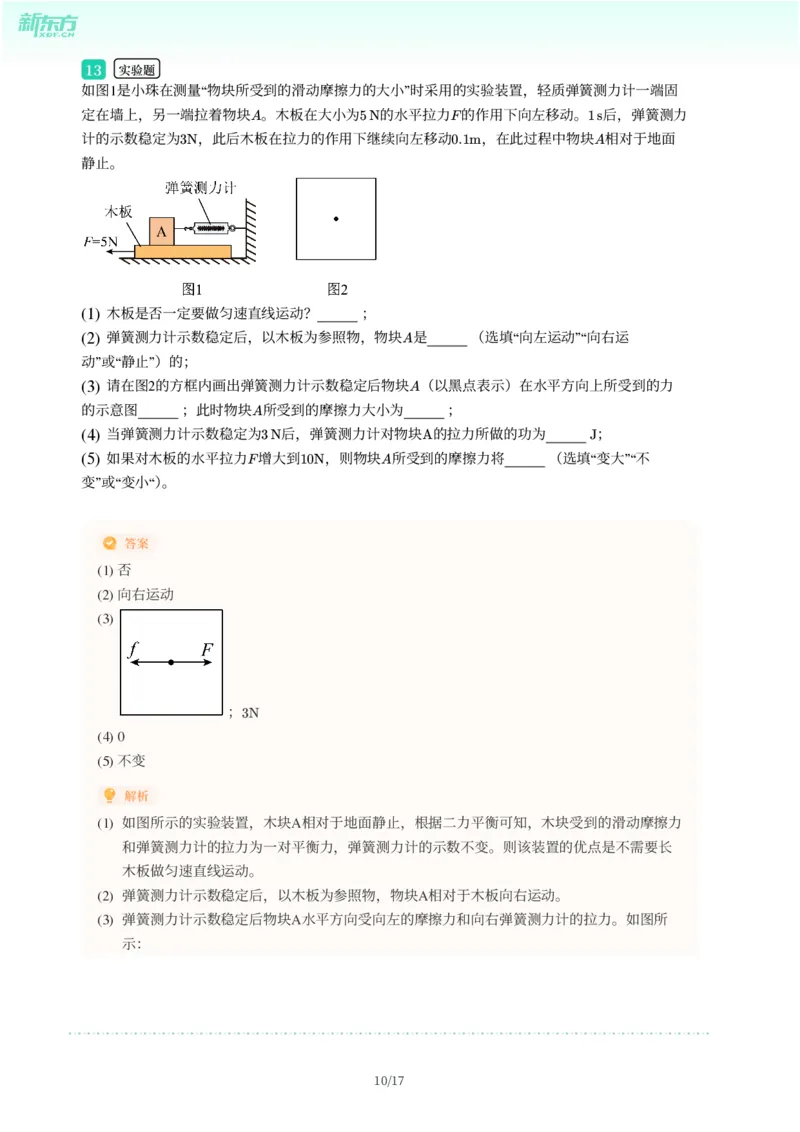

如图1是小珠在测量“物块所受到的滑动摩擦⼒的⼤小”时采⽤的实验装置，轻质弹簧测⼒计⼀端固
定在墙上，另⼀端拉着物块A。木板在⼤小为5N的⽔平拉⼒F的作⽤下向左移动。1s后，弹簧测⼒
计的⽰数稳定为3N，此后木板在拉⼒的作⽤下继续向左移动0.1m，在此过程中物块A相对于地⾯
静⽌。
(1) 木板是否⼀定要做匀速直线运动？ ；
(2) 弹簧测⼒计⽰数稳定后，以木板为参照物，物块A是 （选填“向左运动”“向右运
动”或“静⽌”）的；
(3) 请在图2的⽅框内画出弹簧测⼒计⽰数稳定后物块A（以⿊点表⽰）在⽔平⽅向上所受到的⼒
的⽰意图 ；此时物块A所受到的摩擦⼒⼤小为 ；
(4) 当弹簧测⼒计⽰数稳定为3N后，弹簧测⼒计对物块A的拉⼒所做的功为 J；
(5) 如果对木板的⽔平拉⼒F增⼤到10N，则物块A所受到的摩擦⼒将 （选填“变⼤”“不
变”或“变小“）。
答案
(1) 否
(2) 向右运动
(3)
；3N
(4) 0
(5) 不变
解析
(1) 如图所⽰的实验装置，木块A相对于地⾯静⽌，根据⼆⼒平衡可知，木块受到的滑动摩擦⼒
和弹簧测⼒计的拉⼒为⼀对平衡⼒，弹簧测⼒计的⽰数不变。则该装置的优点是不需要⻓
木板做匀速直线运动。
(2) 弹簧测⼒计⽰数稳定后，以木板为参照物，物块A相对于木板向右运动。
(3) 弹簧测⼒计⽰数稳定后物块A⽔平⽅向受向左的摩擦⼒和向右弹簧测⼒计的拉⼒。如图所
⽰：
/ 此时物块A受⼒平衡，故木块受到的滑动摩擦⼒和弹簧测⼒计的拉⼤小相等，故此时物块A
所受到的摩擦⼒⼤小为3N。
(4) 物块A相对于地⾯静⽌，故当弹簧测⼒计⽰数稳定为3N后，弹簧测⼒计对物块A的拉⼒所做
的功为0J。
(5) 拉动过程压⼒、接触⾯的粗糙程度不变，故滑动摩擦⼒⼤小不变，如果对木板的⽔平拉⼒F
增⼤到10N，则物块A所受到的摩擦⼒将不变。
实验题

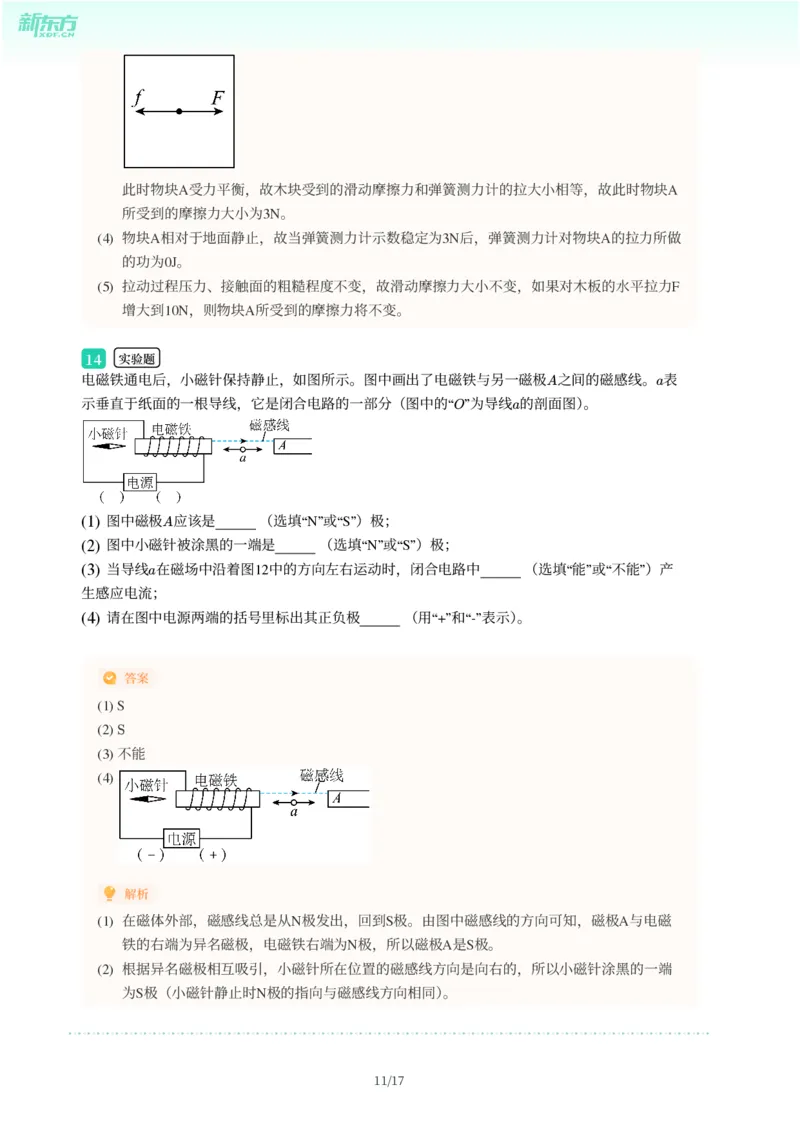

电磁铁通电后，小磁针保持静⽌，如图所⽰。图中画出了电磁铁与另⼀磁极A之间的磁感线。a表
⽰垂直于纸⾯的⼀根导线，它是闭合电路的⼀部分（图中的“O”为导线a的剖⾯图）。
(1) 图中磁极A应该是 （选填“N”或“S”）极；
(2) 图中小磁针被涂⿊的⼀端是 （选填“N”或“S”）极；
(3) 当导线a在磁场中沿着图12中的⽅向左右运动时，闭合电路中 （选填“能”或“不能”）产
⽣感应电流；
(4) 请在图中电源两端的括号⾥标出其正负极 （⽤“+”和“-”表⽰）。
答案
(1) S
(2) S
(3) 不能
(4)
解析
(1) 在磁体外部，磁感线总是从N极发出，回到S极。由图中磁感线的⽅向可知，磁极A与电磁
铁的右端为异名磁极，电磁铁右端为N极，所以磁极A是S极。
(2) 根据异名磁极相互吸引，小磁针所在位置的磁感线⽅向是向右的，所以小磁针涂⿊的⼀端
为S极（小磁针静⽌时N极的指向与磁感线⽅向相同）。
/ (3) 闭合电路的⼀部分导体在磁场中做切割磁感线运动时，导体中就会产⽣感应电流。当导线a
在磁场中左右运动时，其运动⽅向与磁感线⽅向相同或相反，即不切割磁感线，不能产⽣
感应电流。
(4) 根据右⼿螺旋定则，已知电磁铁右端为N极，⽤右⼿握住电磁铁，⼤拇指指向N极（右
端），则四指弯曲⽅向为电流⽅向，可判断出电流从电源的右端流出，所以电源右端为正
极，左端为负极。如图所⽰
实验题

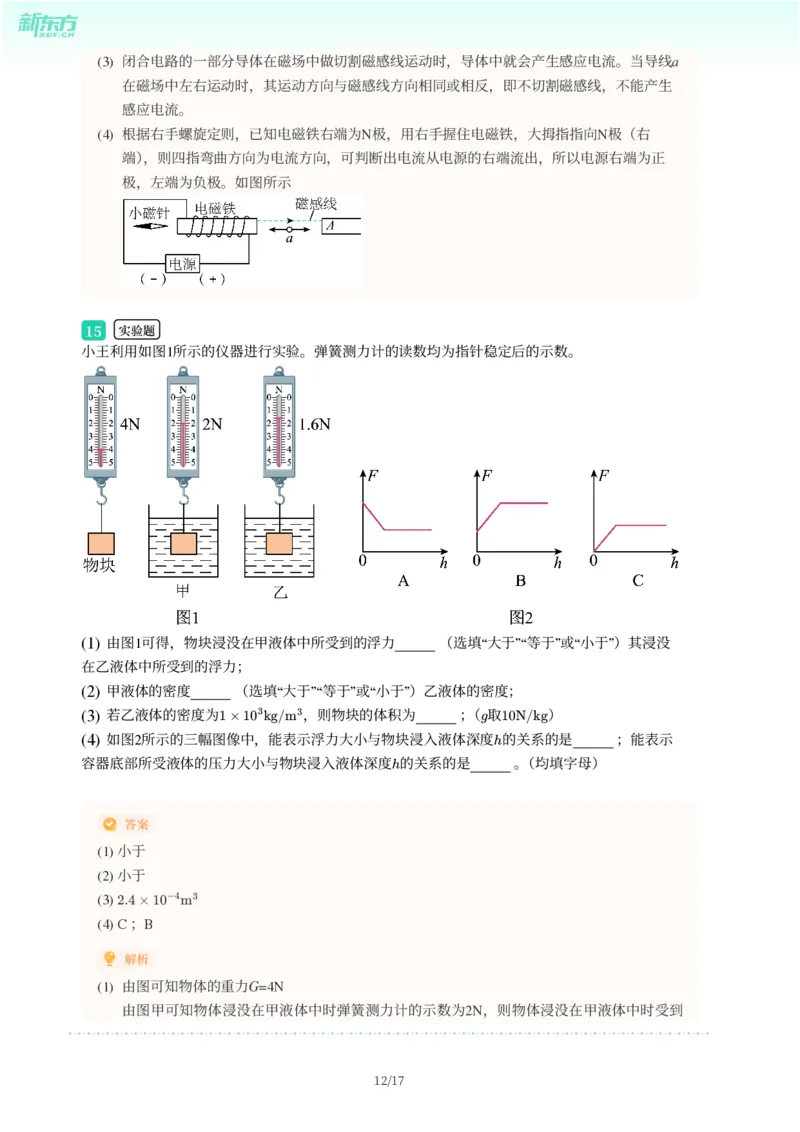

小王利⽤如图1所⽰的仪器进⾏实验。弹簧测⼒计的读数均为指针稳定后的⽰数。
(1) 由图1可得，物块浸没在甲液体中所受到的浮⼒ （选填“⼤于”“等于”或“小于”）其浸没
在⼄液体中所受到的浮⼒；
(2) 甲液体的密度 （选填“⼤于”“等于”或“小于”）⼄液体的密度；
(3) 若⼄液体的密度为1×103kg/m3，则物块的体积为 ；（g取10N/kg）
(4) 如图2所⽰的三幅图像中，能表⽰浮⼒⼤小与物块浸⼊液体深度h的关系的是 ；能表⽰
容器底部所受液体的压⼒⼤小与物块浸⼊液体深度h的关系的是 。（均填字⺟）
答案
(1) 小于
(2) 小于
(3) 2.4×10−4m3
(4) C ；B
解析
(1) 由图可知物体的重⼒G=4N
由图甲可知物体浸没在甲液体中时弹簧测⼒计的⽰数为2N，则物体浸没在甲液体中时受到
/ 的浮⼒为F =G−F =4N−2N=2N
浮 示
同理可得，物体浸没在⼄液体中时受到的浮⼒为F′ =G−F′
=4N−1.6N=2.4N
浮 示
故物块浸没在甲液体中所受到的浮⼒小于其浸没在⼄液体中所受到的浮⼒。
(2) 浸没时排开液体的体积等于物体的体积，根据F =ρ gV 可知，甲液体的密度小于⼄液
浮 水 排
体的密度。
(3) 根 据 F =ρ gV 可 知 得 物 体 的 体 积
浮 水 排
F′
2.4N
V =V = 浮 = =2.4×10−4m3
排 ρ g 1.0×103kg/m3×10N/kg
水
(4) [1][2]在同种液体中，物体排开液体的体积越⼤，物体受到的浮⼒越⼤，由此可知：当液体
密度⼀定时，物体排开液体的体积越⼤，所受浮⼒越⼤，物体完全浸没后，深度变⼤，物
体排开液体的体积不变，浮⼒不变，故能表⽰浮⼒⼤小与物块浸⼊液体深度h的关系的是
C；不放物体时，液体对容器底有⼀定的压⼒，放⼊物体后，h变⼤，物体排开液体的体积
越⼤，液体对容器底的压⼒变⼤，物体浸没后，物体排开液体的体积不变，液体对容器底
的压⼒不再变化，故B符合题意。
五、填空题
填空题

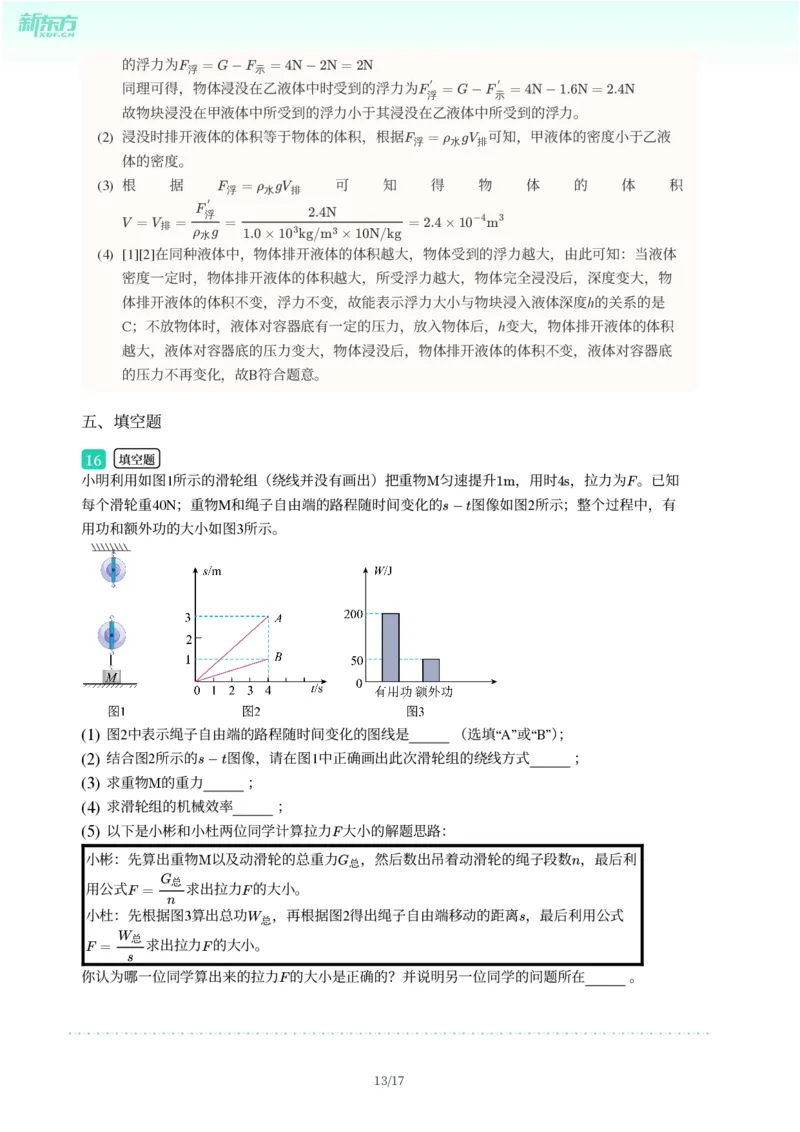

小明利⽤如图1所⽰的滑轮组（绕线并没有画出）把重物M匀速提升1m，⽤时4s，拉⼒为F。已知
每个滑轮重40N；重物M和绳⼦⾃由端的路程随时间变化的s−t图像如图2所⽰；整个过程中，有
⽤功和额外功的⼤小如图3所⽰。
(1) 图2中表⽰绳⼦⾃由端的路程随时间变化的图线是 （选填“A”或“B”）；
(2) 结合图2所⽰的s−t图像，请在图1中正确画出此次滑轮组的绕线⽅式 ；
(3) 求重物M的重⼒ ；
(4) 求滑轮组的机械效率 ；
(5) 以下是小彬和小杜两位同学计算拉⼒F⼤小的解题思路：
小彬：先算出重物M以及动滑轮的总重⼒G ，然后数出吊着动滑轮的绳⼦段数n，最后利
总
G
总
⽤公式F = 求出拉⼒F的⼤小。
n
小杜：先根据图3算出总功W ，再根据图2得出绳⼦⾃由端移动的距离s，最后利⽤公式
总
W
总
F = 求出拉⼒F的⼤小。
s
你认为哪⼀位同学算出来的拉⼒F的⼤小是正确的？并说明另⼀位同学的问题所在 。

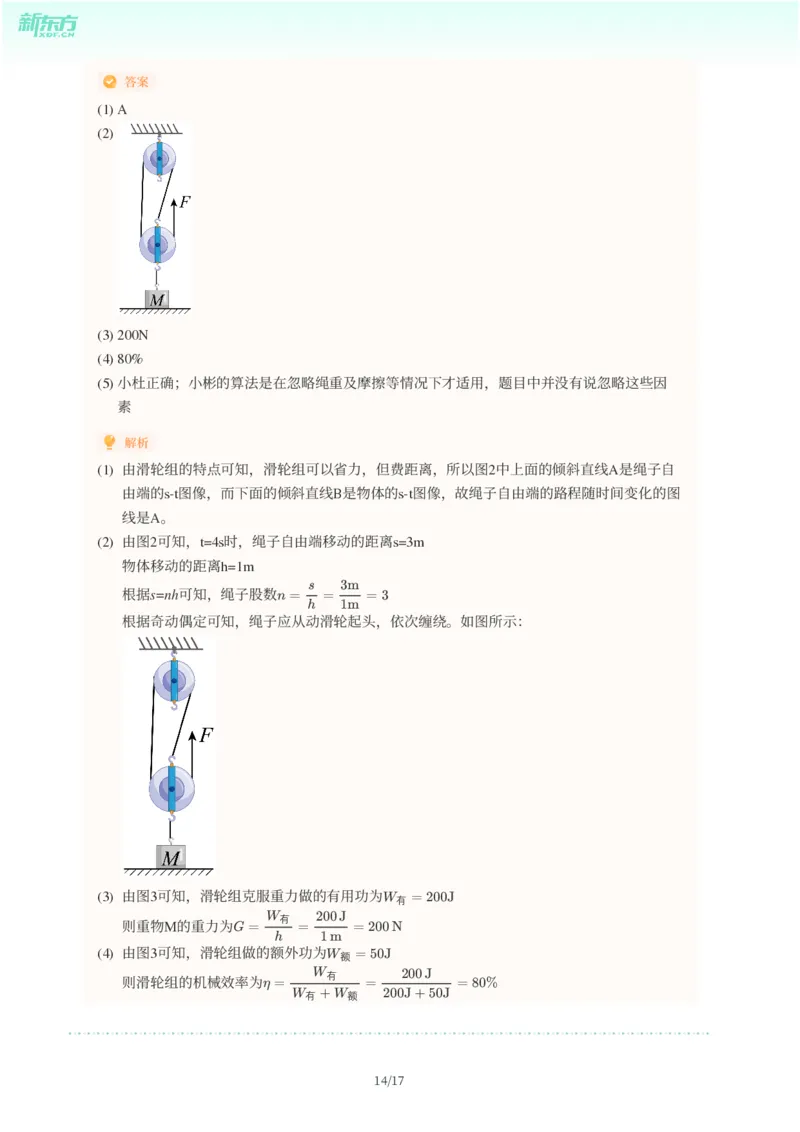

/ 答案
(1) A
(2)
(3) 200N
(4) 80%
(5) 小杜正确；小彬的算法是在忽略绳重及摩擦等情况下才适⽤，题⽬中并没有说忽略这些因
素
解析
(1) 由滑轮组的特点可知，滑轮组可以省⼒，但费距离，所以图2中上⾯的倾斜直线A是绳⼦⾃
由端的s-t图像，而下⾯的倾斜直线B是物体的s-t图像，故绳⼦⾃由端的路程随时间变化的图
线是A。
(2) 由图2可知，t=4s时，绳⼦⾃由端移动的距离s=3m
物体移动的距离h=1m
s 3m
根据s=nh可知，绳⼦股数n= = =3
h 1m
根据奇动偶定可知，绳⼦应从动滑轮起头，依次缠绕。如图所⽰：
(3) 由图3可知，滑轮组克服重⼒做的有⽤功为W =200J
有
W 200J
有
则重物M的重⼒为G= = =200N
h 1m
(4) 由图3可知，滑轮组做的额外功为W =50J
额
W 200J
有
则滑轮组的机械效率为η= = =80%
W +W 200J+50J
有 额
/ (5) 不计绳重和摩擦，可以根据F = 1 G 求出拉⼒F的⼤小；因题中没有不计绳重和摩擦，应
n 总
根据W =Fs求出拉⼒F的⼤小，故小杜计算拉⼒F的⼤小是正确，小彬计算拉⼒F的⼤小
总
是错误的，因小彬同学忽略了绳重和摩擦对拉⼒的影响。
填空题

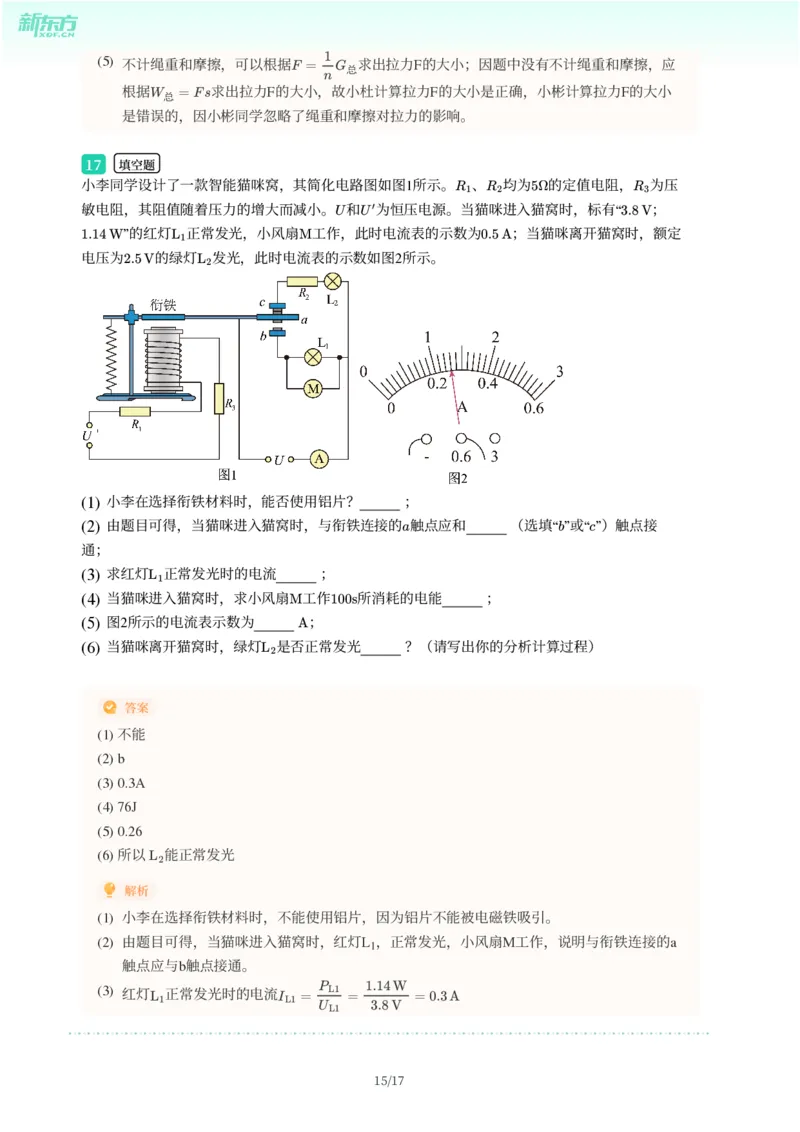

小李同学设计了⼀款智能猫咪窝，其简化电路图如图1所⽰。R 、R 均为5Ω的定值电阻，R 为压
1 2 3
敏电阻，其阻值随着压⼒的增⼤而减小。U和U′为恒压电源。当猫咪进⼊猫窝时，标有“3.8V；
1.14W”的红灯L 正常发光，小⻛扇M⼯作，此时电流表的⽰数为0.5A；当猫咪离开猫窝时，额定
1
电压为2.5V的绿灯L 发光，此时电流表的⽰数如图2所⽰。
2
(1) 小李在选择衔铁材料时，能否使⽤铝⽚？ ；
(2) 由题⽬可得，当猫咪进⼊猫窝时，与衔铁连接的a触点应和 （选填“b”或“c”）触点接
通；
(3) 求红灯L 正常发光时的电流 ；
1
(4) 当猫咪进⼊猫窝时，求小⻛扇M⼯作100s所消耗的电能 ；
(5) 图2所⽰的电流表⽰数为 A；
(6) 当猫咪离开猫窝时，绿灯L 是否正常发光 ？（请写出你的分析计算过程）
2
答案
(1) 不能
(2) b
(3) 0.3A
(4) 76J
(5) 0.26
(6) 所以 L 能正常发光
2
解析
(1) 小李在选择衔铁材料时，不能使⽤铝⽚，因为铝⽚不能被电磁铁吸引。
(2) 由题⽬可得，当猫咪进⼊猫窝时，红灯L ，正常发光，小⻛扇M⼯作，说明与衔铁连接的a
1
触点应与b触点接通。
(3) P L1 1.14W
红灯L 正常发光时的电流I = = =0.3A
1 L1 U 3.8V
L1
/ (4) 由图可知，当猫咪进⼊猫窝时，红灯⼭与小⻛扇M并联，此时红灯⼯作，正常发光，电流
表测该电路的⼲路电流，则电源电压为U =U =U =3.8V
M L1
则通过小⻛扇M的电流为I =I −I =0.5A−0.3A=0.2A
M A L1
小⻛扇M⼯作100s所消耗的电能为W =U I t=3.8V×0.2A×100s=76J
M M
(5) 由图2可知，电流表选的是0~0.6A，分度值为0.02A，此时电流表⽰数为0.26A。
(6) 由题意可知，当猫咪离开猫窝时，额定电压为2.5V的绿灯L 发光，此时与衔铁连接的a触点
2
应与c触点接通，R 和灯泡L 串联，此时R 两端的电压为
2 2 2
U =I R =0.26A×5Ω=1.3V
R2 R2 2
则灯泡L 两端的电压为U =U −U =3.8V−1.3V=2.5V
2 L2 R2
与灯泡L 的额定电压相等，则绿灯L 是正常发光。
2 2
六、实验题
实验题

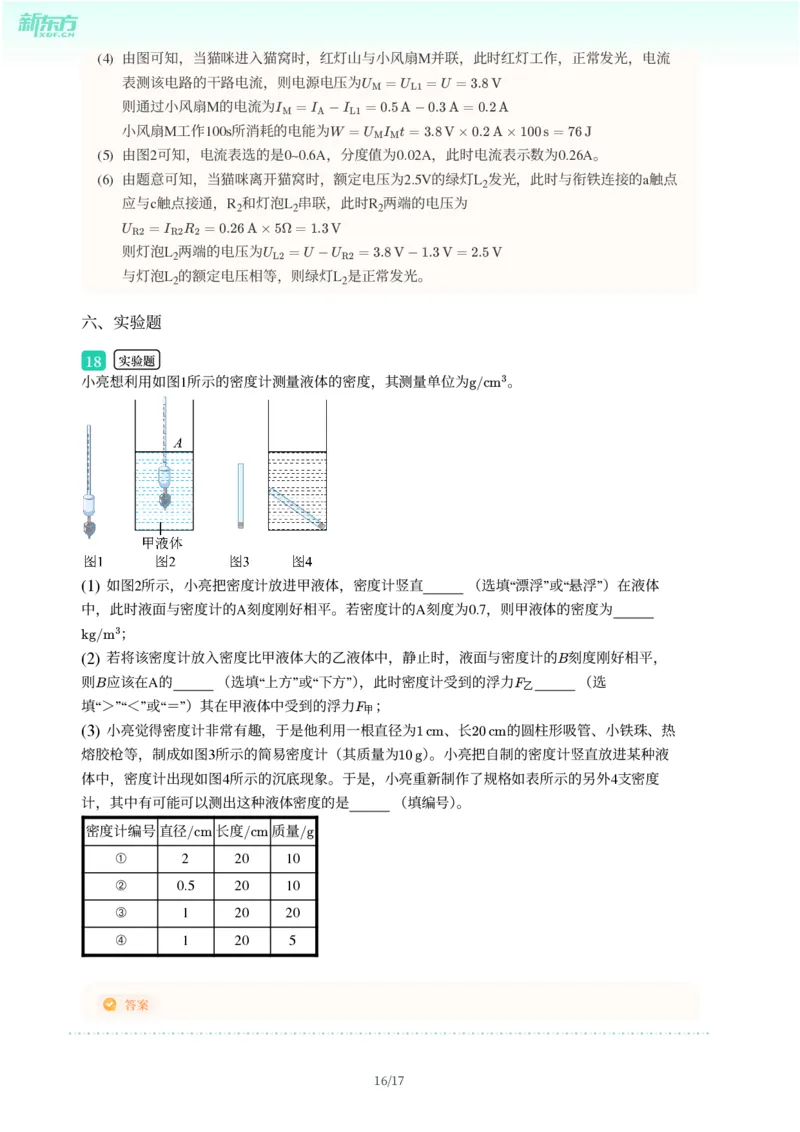

小亮想利⽤如图1所⽰的密度计测量液体的密度，其测量单位为g/cm3。
(1) 如图2所⽰，小亮把密度计放进甲液体，密度计竖直 （选填“漂浮”或“悬浮”）在液体
中，此时液⾯与密度计的A刻度刚好相平。若密度计的A刻度为0.7，则甲液体的密度为
kg/m3；
(2) 若将该密度计放⼊密度⽐甲液体⼤的⼄液体中，静⽌时，液⾯与密度计的B刻度刚好相平，
则B应该在A的 （选填“上⽅”或“下⽅”），此时密度计受到的浮⼒F （选
乙
填“＞”“＜”或“＝”）其在甲液体中受到的浮⼒F ；
甲
(3) 小亮觉得密度计⾮常有趣，于是他利⽤⼀根直径为1cm、⻓20cm的圆柱形吸管、小铁珠、热
熔胶枪等，制成如图3所⽰的简易密度计（其质量为10g）。小亮把⾃制的密度计竖直放进某种液
体中，密度计出现如图4所⽰的沉底现象。于是，小亮重新制作了规格如表所⽰的另外4⽀密度
计，其中有可能可以测出这种液体密度的是 （填编号）。
密度计编号直径/cm⻓度/cm质量/g
① 2 20 10
② 0.5 20 10
③ 1 20 20
④ 1 20 5
答案

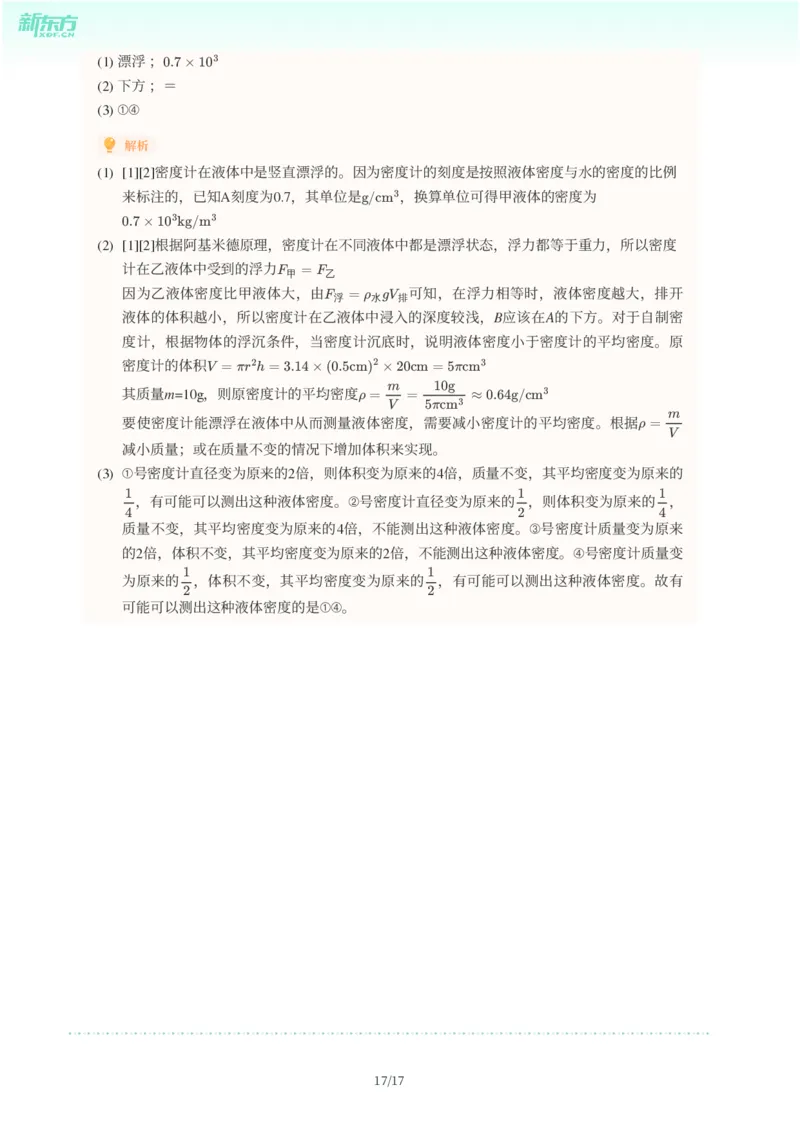

/ (1) 漂浮 ；0.7×103
(2) 下⽅ ；＝
(3) ①④
解析
(1) [1][2]密度计在液体中是竖直漂浮的。因为密度计的刻度是按照液体密度与⽔的密度的⽐例
来标注的，已知A刻度为0.7，其单位是g/cm3，换算单位可得甲液体的密度为
0.7×103kg/m3
(2) [1][2]根据阿基⽶德原理，密度计在不同液体中都是漂浮状态，浮⼒都等于重⼒，所以密度
计在⼄液体中受到的浮⼒F =F
甲 乙
因为⼄液体密度⽐甲液体⼤，由F =ρ gV 可知，在浮⼒相等时，液体密度越⼤，排开
浮 水 排
液体的体积越小，所以密度计在⼄液体中浸⼊的深度较浅，B应该在A的下⽅。对于⾃制密
度计，根据物体的浮沉条件，当密度计沉底时，说明液体密度小于密度计的平均密度。原
密度计的体积V =πr2h=3.14×(0.5cm)2×20cm=5πcm3
m 10g
其质量m=10g，则原密度计的平均密度ρ= = ≈0.64g/cm3
V 5πcm3
m
要使密度计能漂浮在液体中从而测量液体密度，需要减小密度计的平均密度。根据ρ=
V
减小质量；或在质量不变的情况下增加体积来实现。
(3) ①号密度计直径变为原来的2倍，则体积变为原来的4倍，质量不变，其平均密度变为原来的
1 1 1
，有可能可以测出这种液体密度。②号密度计直径变为原来的 ，则体积变为原来的 ，
4 2 4
质量不变，其平均密度变为原来的4倍，不能测出这种液体密度。③号密度计质量变为原来
的2倍，体积不变，其平均密度变为原来的2倍，不能测出这种液体密度。④号密度计质量变
1 1
为原来的 ，体积不变，其平均密度变为原来的 ，有可能可以测出这种液体密度。故有
2 2
可能可以测出这种液体密度的是①④。
/
