基本函数及说明和实验验证——瑞萨RA系列FSP库开发实战指南(90)

f_setlabel函数原型如下：

FRESULT f_setlabel(const TCHAR* label /* [IN] Volume label to be set */);

当字符串具有驱动器前缀时，卷标将设置为驱动器前缀指定的卷。Unix样式的卷ID不能用于指定卷。如果未指定驱动器号，则卷标将设置为默认驱动器。如果给定卷标的长度为零，则将删除卷上的卷标。

卷标的格式如下所示：

在FAT卷上转换OEM代码页时最多11个字节。在exFAT卷中最多11个字符。FAT卷允许的字符数为：SFN允许的字符不包括点。低写字符向上转换。exFAT卷允许的字符为：LFN允许的字符包括点。将保留小写字符。空格可以嵌入卷标中的任何位置。尾随空格在FAT音量处被截断。

当FF_FS_READONLY==0且FF_USE_LABEL==1时可用。

f_open函数原型如下：

FRESULT f_open(FIL* fp, /* [OUT] Pointer to the file object structure */const TCHAR* path, /* [IN] File name */BYTE mode /* [IN] Mode flags */);

打开一个文件并创建一个文件对象。完成对文件的访问后应该使用f_close函数将其关闭。如果在关机、移出介质或重新装入之前对文件进行了任何更改且未调用f_close函数将其关闭，则文件可能会collapsed（损坏）。

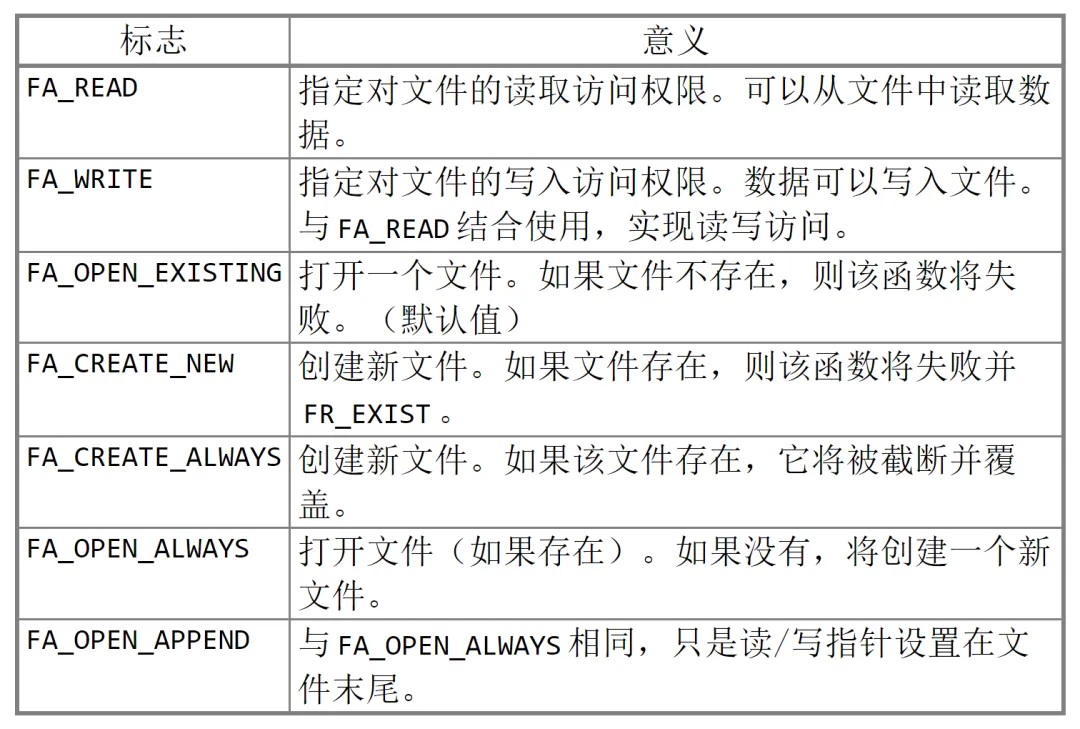

可选mode选项：

当FF_FS_READONLY==1时，只有FA_READ和FA_OPEN_EXISTING可用于模式标志。

f_close函数原型如下：

FRESULT f_close(FIL* fp /* [IN] Pointer to the file object */);

关闭打开的文件对象。如果文件已更改，则文件的缓存信息将写回卷。函数成功后，文件对象不再有效，可以丢弃。

请注意，如果文件对象处于只读模式且未启用FF_FS_LOCK，则也可以在不执行f_close函数的情况下丢弃该文件对象。但是，不建议这样做。

f_write函数原型如下：

FRESULT f_write(FIL* fp, /* [IN] Pointer to the file object structure */constvoid* buff, /* [IN] Pointer to the data to be written */UINT btw, /* [IN] Number of bytes to write */UINT* bw /* [OUT] Pointer to the variable to return number of␣,→bytes written */);

FF_FS_READONLY==0时可用。

f_read函数原型如下：

FRESULT f_read(FIL* fp, /* [IN] File object */void* buff, /* [OUT] Buffer to store read data */UINT btr, /* [IN] Number of bytes to read */UINT* br /* [OUT] Number of bytes read */);

与FatFs文件系统使用相关的变量定义如下：

FATFS fs; /* FatFs 文件系统对象*/FIL fnew; /* 文件对象*/UINT fnum; /* 文件成功读写数量*/FRESULT res_flash; /* 文件操作结果*/BYTE fileReadBuffer[1024]; /* 读缓冲区*/BYTE fileWriteBuffer[] = /* 写缓冲区*/"感谢您选用野火启明瑞萨RA 开发板[FatFs 读写测试文件.txt]";

存储设备初始化函数

FATFS fs; /* FatFs 文件系统对象*/FIL fnew; /* 文件对象*/UINT fnum; /* 文件成功读写数量*/FRESULT res_flash; /* 文件操作结果*/BYTE fileReadBuffer[1024]; /* 读缓冲区*/BYTE fileWriteBuffer[] = /* 写缓冲区*/"感谢您选用瑞萨RA开发板[FatFs 读写测试文件.txt]";BYTE work[FF_MAX_SS]; /* Work area (larger is better for processing time) */

• FATFS是在ff.h文件定义的一个结构体类型，针对的对象是物理设备，包含了物理设备的物理编号、扇区大小等等信息，一般我们都需要为每个物理设备定义一个FATFS变量。

• FIL也是在ff.h文件定义的一个结构体类型，针对的对象是文件系统内具体的文件，包含了文件很多基本属性，比如文件大小、路径、当前读写地址等等。如果需要在同一时间打开多个文件进行读写，才需要定义多个FIL变量，不然一般定义一个FIL变量即可。

• FRESULT是也在ff.h文件定义的一个枚举类型，作为FatFs函数的返回值类型，主要管理FatFs运行中出现的错误。总共有19种错误类型，包括物理设备读写错误、找不到文件、没有挂载工作空间等等错误。这在实际编程中非常重要，当有错误出现时我们要停止文件读写，通过返回值我们可以快速定位到错误发生的可能地点。如果运行没有错误才返回FR_OK。

• fnum是个32位无符号整形变量，用来记录实际读取或者写入数据的数组。

• fileReadBuffer和fileWriteBuffer分别对应读取和写入数据缓存区，都是8位无符号整数数组。

hal_entry入口函数

/* 用户头文件包含*/#include"led/bsp_led.h"#include"debug_uart/bsp_debug_uart.h"//FatFs#include"FatFs/ff15/ff.h"FATFS fs; /* FatFs 文件系统对象*/FIL fnew; /* 文件对象*/UINT fnum; /* 文件成功读写数量*/FRESULT res_flash; /* 文件操作结果*/BYTE fileReadBuffer[1024]; /* 读缓冲区*/BYTE fileWriteBuffer[] = /* 写缓冲区*/"感谢您选用瑞萨RA开发板[FatFs 读写测试文件.txt]";BYTE work[FF_MAX_SS]; /* Work area (larger is better for processing time) */voidhal_entry(void){/* TODO: add your own code here */LED_Init(); // LED 初始化Debug_UART4_Init(); // SCI4 UART 调试串口初始化printf("这是一个串行FLASH 的FatFs 使用演示例程\r\n");printf("打开串口助手查看打印的信息\r\n\r\n");/* 尝试挂载外部FLASH FAT 文件系统*/res_flash = f_mount(&fs, "0:", 1);if (res_flash == FR_NO_FILESYSTEM){printf(">>> FLASH 还没有文件系统，即将进行格式化...\r\n");/* 格式化*/res_flash = f_mkfs("0:", NULL, work, sizeof(work));if (res_flash == FR_OK){printf(">>> FLASH 已成功格式化文件系统。\r\n");/* 格式化后，先取消挂载*/res_flash = f_mount(NULL,"0:",1);/* 重新挂载*/res_flash = f_mount(&fs,"0:",1);}else{printf(">>> 格式化失败！！\r\n");while (1);}}elseif (res_flash == FR_OK){printf(">>> 文件系统挂载成功，可以进行读写测试。\r\n");}else{printf("！！外部Flash 挂载文件系统失败。(%d)\r\n", res_flash);printf("！！可能原因：Flash 初始化不成功。\r\n");while (1);}/*----------------------- 文件系统测试：写测试-----------------------------,→*/printf("\r\n****** 即将进行文件写入测试******\r\n");/* 打开文件，如果文件不存在则创建它*/res_flash = f_open(&fnew, "0:FatFs 读写测试文件.txt", FA_CREATE_ALWAYS |␣,→FA_WRITE);if ( res_flash == FR_OK ){printf(">>> 打开/创建“FatFs 读写测试文件.txt”文件成功，向文件写入数据。\r\n,→");/* 将指定存储区内容写入到文件内*/res_flash = f_write(&fnew, fileWriteBuffer, sizeof(fileWriteBuffer), &if (res_flash==FR_OK) {printf(">>> 文件写入成功，写入字节数据：%d\r\n", fnum);printf(">>> 向文件写入的数据为：%s\r\n", fileWriteBuffer);} else {printf("！！文件写入失败：(%d)\n",res_flash);}/* 不再读写，关闭文件*/f_close(&fnew);}else{printf("！！打开/创建文件失败。\r\n");}/*----------------------- 文件系统测试：读测试-----------------------------,→*/printf("****** 即将进行文件读取测试******\r\n");/* 打开文件，该文件前面已创建*/res_flash = f_open(&fnew, "0:FatFs 读写测试文件.txt", FA_OPEN_EXISTING |␣,→FA_READ);if (res_flash == FR_OK){printf(">>> 打开文件成功。\r\n");res_flash = f_read(&fnew, fileReadBuffer, sizeof(fileReadBuffer), &,→fnum);if (res_flash==FR_OK) {printf(">>> 文件读取成功，读到字节数据：%d\r\n", fnum);printf(">>> 读取得的文件数据为：%s\r\n", fileReadBuffer);} else {printf("！！文件读取失败：(%d)\n",res_flash);}/* 不再读写，关闭文件*/f_close(&fnew);}else{printf("！！打开文件失败。\r\n");}/* 不再使用文件系统，取消挂载文件系统*/f_mount(NULL,"0:",1);printf("****** 测试结束******\r\n");while(1);#if BSP_TZ_SECURE_BUILD/* Enter non-secure code */R_BSP_NonSecureEnter();#endif}

程序的开头首先初始化调试串口，用来打印程序运行的一些调试信息。此处的代码是以启明6M5开发板的为例，另外两块板子的串口初始化函数名可能不同，读者需要注意。

FatFs使用的第一步工作就是使用f_mount函数挂载文件系统。f_mount函数有三个形参：

在设备正常挂载后，就可以进行文件读写操作了。使用文件之前，必须使用f_open函数打开文件，不再使用文件时必须使用f_close函数关闭文件，这个跟电脑端操作文件步骤类似。f_open函数有三个形参：

成功打开文件之后就可以使用f_write函数和f_read函数对文件进行写操作和读操作。这两个函数用到的参数是一致的，只不过一个是数据写入，一个是数据读取。

最后，不再使用文件系统时，使用f_mount函数取消挂载。

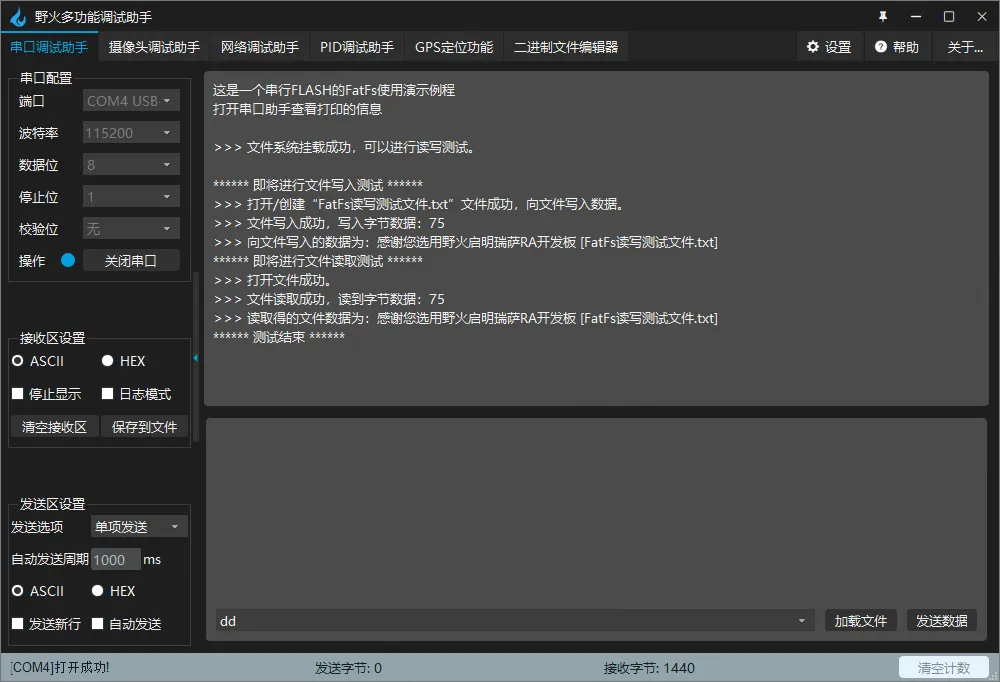

用USB线连接开发板“USB TO UART”接口跟电脑，在电脑端打开串口调试助手，把编译好的程序下载到开发板。在串口调试助手可看到FatFs测试的调试信息。
