如何读懂门钢|设计说明
很多非专业人士看图时，真的就只是在看“图”，完全不会去看设计说明。
其实，钢结构部分的设计说明，相对于钢结构桥梁来说，已经算少的了，通常就1到2张A3纸。
我们一起来看一个项目的设计说明。
1、工程概况

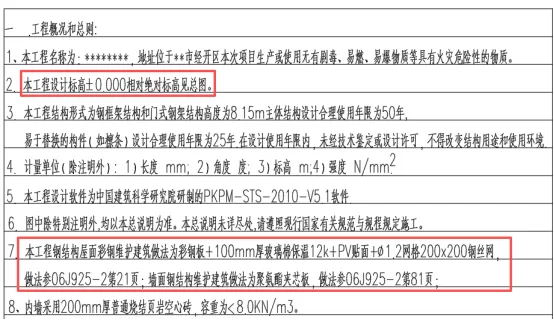

这里面要注意的是±0.000的绝对标高，有些图纸会在这里写明。部分设计图会混用相对标高和绝对标高，这时就得靠±0.000来统一尺度。
设计使用年限这些内容，做了解就好，实际用处不大。

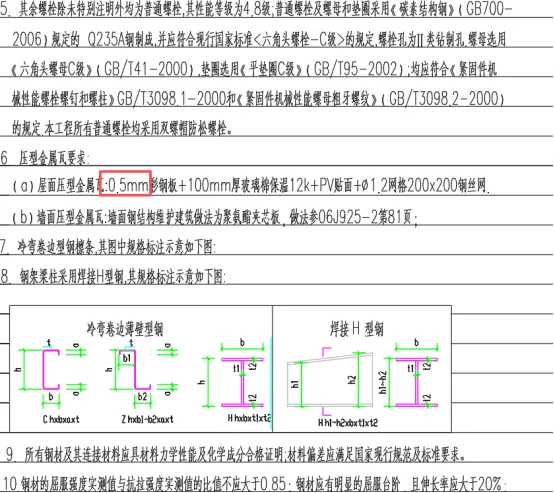

这个设计说明里还有个要注意的点，是第7点的屋面和墙面做法。有些图纸会把这部分放到建筑施工图里，但这个图只写了屋面是彩钢瓦，却漏了瓦的厚度。

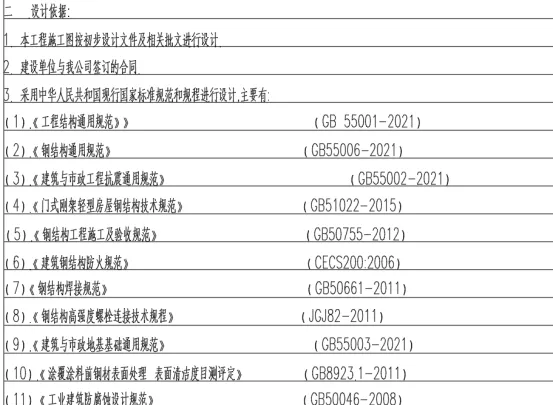

2、设计依据

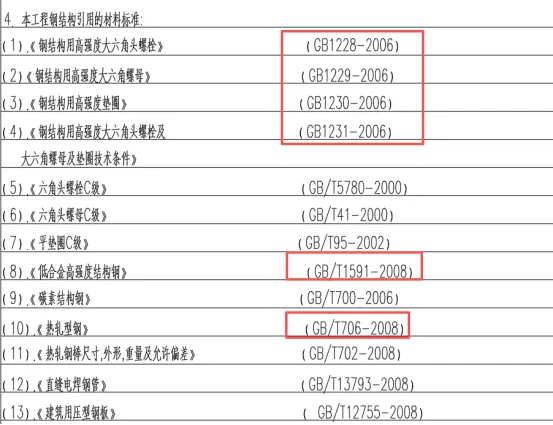

这里简单浏览一下就好，因为大多数都是套图。但需要注意的是，如果引用的规范已经作废，就必须使用对应的新规范。像这份设计说明里提到的《高强螺栓》、《低合金高强度结构钢》、《热轧型钢》等，都属于已经废止的规范，应该用新的了。
设计依据里一般还有设计荷载和抗震要求等内容，因为我们主要是干活的，不涉及设计，所以浏览一下即可。
3、材料

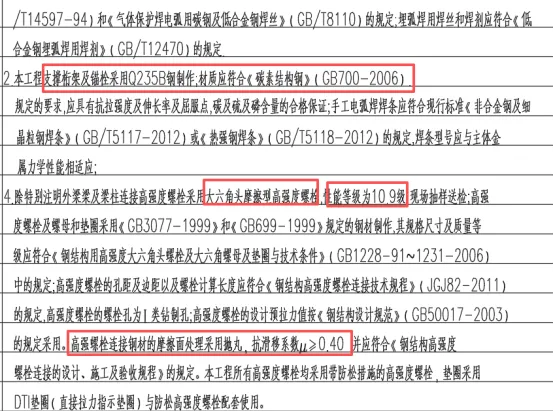

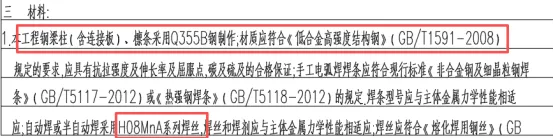

材料部分主要指钢材、焊材、螺栓等（油漆通常单独列出，不在此体现）。对于钢材材质，如果后续图纸给出的与说明不一致，应以图纸为准，但仍需与设计方确认；如果图纸未标注，则依据设计说明。
焊材的选择主要需与钢材的材质相匹配。
高强螺栓需要注意其类型（如大六角型或扭剪型）、连接形式（摩擦型或承压型），以及摩擦型时摩擦面的抗滑移系数（本项目为0.4，与钢桥不同）。

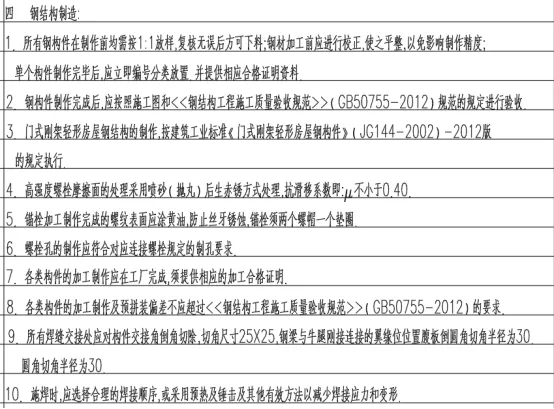

4、钢结构制造

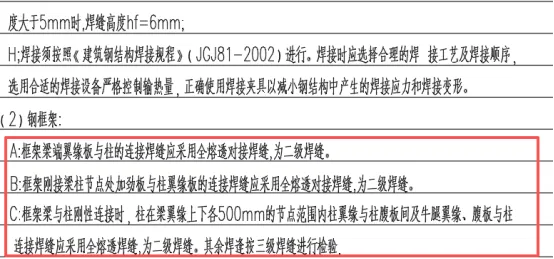

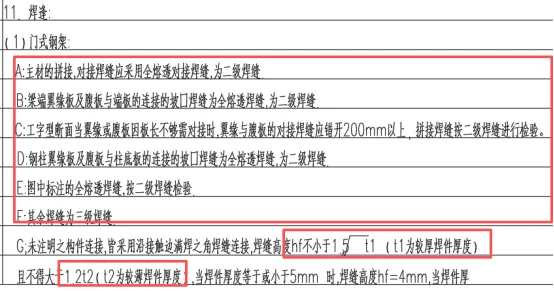

这部分需要重点关注焊缝等级要求，它直接影响项目的施工和检测成本。本项目的设计说明中，焊缝主要为二级和三级。但需注意，本项目包含吊车梁，根据《钢结构设计标准》第11.1.6条关于承受动荷载且需疲劳验算构件的要求：其横向对接焊缝或T型对接与角接组合焊缝，受拉时应为一级，受压时不应低于二级。因此，吊车梁下翼缘的横向对接焊缝应是一级焊缝。我们当没看见，就按设计说明来。
施工中，焊脚高度通常按0.75倍薄板板厚来计算。
5、安装

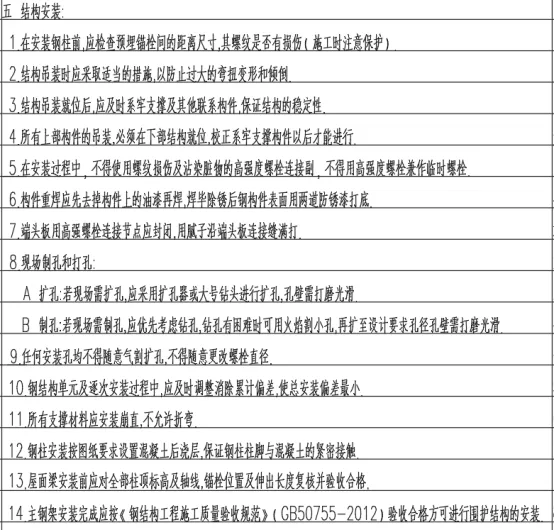

设计说明中关于安装的内容多为形式性要求，没有太多需要特别注意的，简单浏览即可。
高强螺栓的施工本应归在安装部分，但本项目将其单独列出了一项。
6、油漆和防火要求

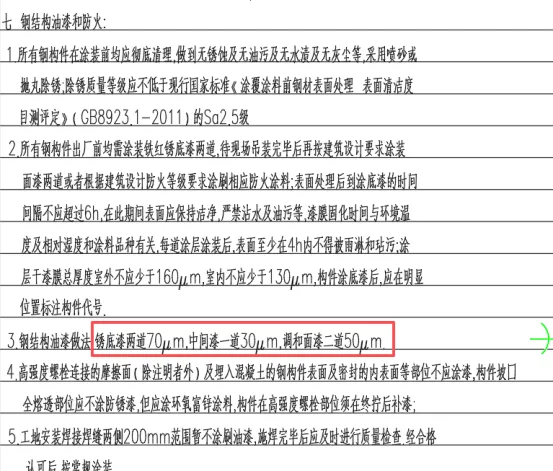

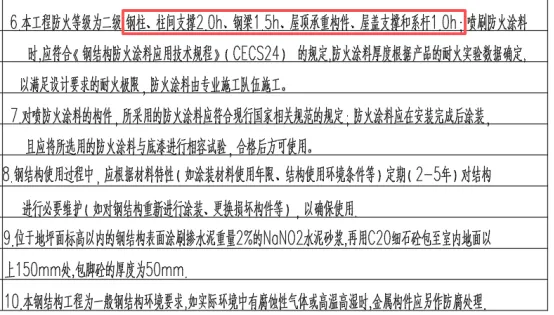

油漆部分主要关注油漆种类和漆膜厚度，不同体系的油漆价格差异巨大。防火涂料也需要注意其种类和耐火时效。
这里有一个问题需要讨论：需要做防火涂装的部分，是否还需要做面漆？如果要做，施工顺序是先做面漆再做防火涂料，还是先做防火涂料再做面漆？
7、其他

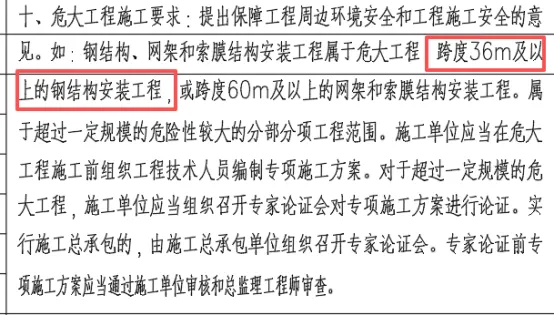

剩下的内容包括压型钢板和其他问题的说明。本项目在最后提到了超危大工程的问题：单跨只有22米，按规定不属于超危大工程（跨度超过36米）。但在实际施工中，由于是两跨一起吊装，总跨度达到44米，这就属于超危大工程了，意味着专项方案评审会产生一笔额外费用。
