电子布:AI 算力背后的隐形骨架 —— 从基础原理到技术代际的跃迁(1)

我们每天都在谈论 AI 芯片有多强大，却很少低头看一眼让芯片跑起来的那块绿色板子。那块板子叫印制电路板，也就是PCB。把它剖开，里面是铜箔和一层层相互绝缘的树脂。而让铜箔能稳稳附着、让各层之间保持彻底隔绝的 “骨架”，是一张用比头发丝还细的玻璃纤维织成的布 ——电子玻璃纤维布，业内简称电子布。

这就是本文想聊的主角。它不通电，不算力，但整个 AI 时代的算力大厦，是建在它上面的。

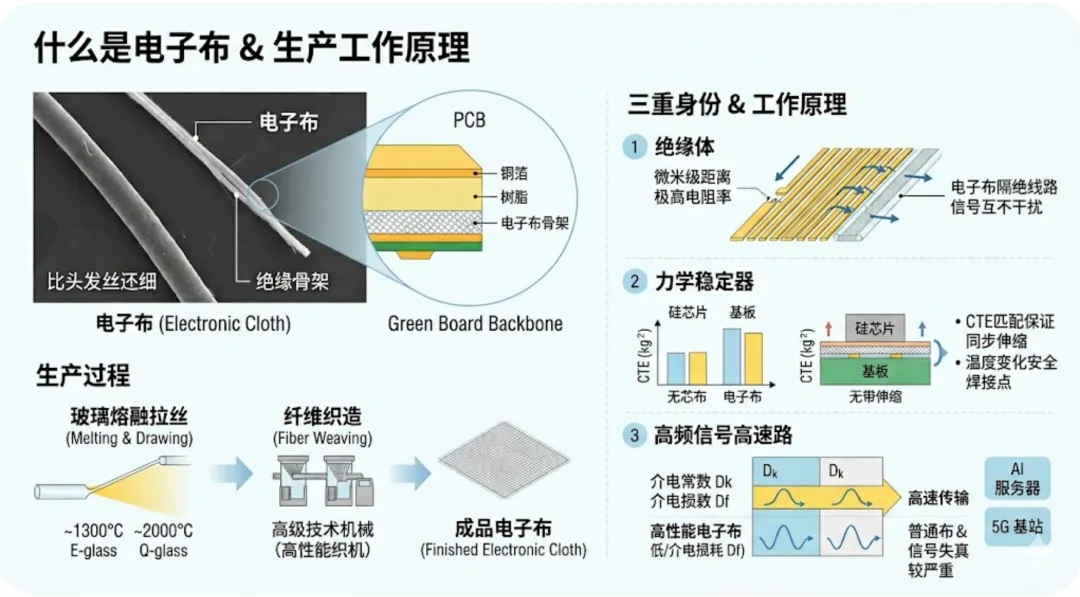

要理解电子布为什么被需要，先得放下 “电子” 这个词带来的误导 ——电子布本身不导电，它的工作原理基于材料本身的物理属性，而非电子运动。拆开看，它在电路板中有三重身份。

电路板上，铜箔是让电流走的 “路”。但这些 “路” 密密麻麻挤在一起，线间距离往往只有微米级。如果基材有哪怕一丁点导电性，相邻线路之间就会漏电、短路，整个设备瞬间报废。

电子布由玻璃熔融拉丝而成，本质是纯净的石英类无机物，天然具备极高的电阻率。它用材料的 “天性” 确保电流只走预设路线，绝不越轨，信号之间互不干扰。

这是电子布最不可替代的功能。芯片主体是硅，热膨胀系数很低 —— 温度变化时尺寸几乎不变。但普通材料会热胀冷缩。当芯片焊接在电路板上，如果基板随温度剧烈膨胀，焊接点就会被撕裂。

电子布的成分配方可以精确调控，让它的热膨胀系数和硅芯片高度匹配。不管温度怎么变，芯片和基板都同步伸缩，焊接点保得住，信号才能畅通。

信号在基板介质中传播时，速度与介电常数成反比 ——介电常数每降低 10%，信号传输速度即可翻倍。普通材料对信号阻力大，会造成延迟甚至失真。

高性能电子布通过优化玻璃配方，把介电常数（Dk）和介电损耗（Df）降下来，让数据信号跑得更快、丢失更少。这一点在 AI 服务器和 5G 基站这种几百兆赫甚至上百吉赫的场景下，已经不是锦上添花，而是及格线。

上述三个功能，一代电子布都能完成。但问题在于，当数据传输速率一路飙到224Gbps 甚至 448Gbps时，传统材料的物理极限就摆在那里了。电子布不得不进化。

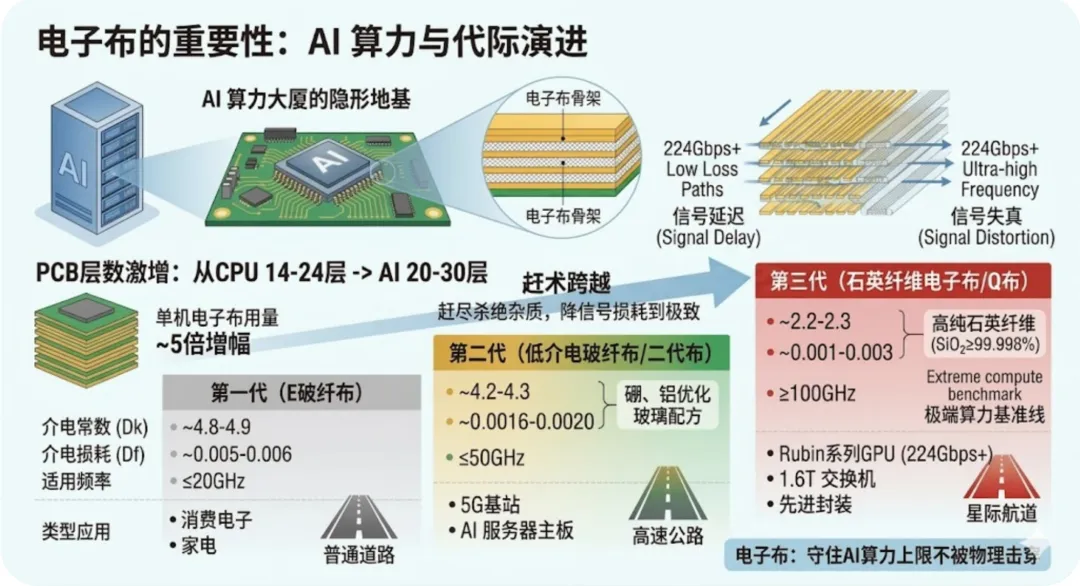

从一代到三代，进化路径本质上是一个不断逼近物理极限的过程 —— 把杂质赶尽杀绝，把信号损耗降到极致。

以普通无碱玻璃纤维为原料，成本低、工艺成熟，满足消费电子和一般通信设备绰绰有余。

通过优化玻璃配方（引入硼、铝等氧化物），介电常数与损耗显著降低，覆盖5G 基站 + 当前 AI 服务器主板核心需求。

国产已切入赛道：中材科技（泰山玻纤）、光远新材、国际复材等进入小批量验证，台光、生益等覆铜板大厂已评估多家国产供应商，二代布景气度明确。

Q 布是电子布技术制高点，介电常数仅 2.2-2.3，相比二代接近砍半。关键在于高纯石英纤维，SiO₂含量≥99.998%，几乎剔除全部杂质，让信号在100GHz 以上超高频下无损传输。

✅ 超高价值：单价 200-400 元 / 米，毛利率有望超 60%⚠️ 超高壁垒：拉丝温度≈2000℃、织布机依赖日本进口、认证周期 2-3 年、PCB 加工难度极大🌍 全球稀缺：仅日本 + 国内少数厂家可批量供货，国产替代早期放量。

如果把算力基建想象成一座城市：

一台 AI 服务器所用 PCB 层数，从传统 14-24 层→20-30 层（最新的架构已达到数十层，后续在PCB专题进行扩展）；单机电子布用量，从 3-4 米→18-24 米，增幅近 5 倍。

英伟达 Rubin 系列 GPU（224Gbps）、下一代 1.6T 交换机，几乎标配 Q 布—— 速率到这个级别，介电损耗必须＜0.001，普通材料完全无缘。

需求端极度清晰，但量产爬坡需要时间。下游验证与加工瓶颈的实质性突破，预计2026 年 Q2迎来明确节点（博主去年4季度开始关注电子布相关进展，此处不细表，第二篇再说）。当前是跟踪布局期，而非追涨期。

从普通玻璃纤维到高纯石英纤维，电子布的演进逻辑其实很朴素：信号频率每上一个台阶，对材料纯净度的要求就严苛一个数量级。

这不是实验室炫技，而是被 AI 算力实打实逼出来的产业升级。

下一次当你看到 AI 服务器参数飙升、英伟达新芯片发布，可以想起这张薄得几乎看不见、却扛着整个计算时代的玻璃布。芯片决定算力的上限，而电子布，守着这个上限不被物理规律击穿。

免责声明：本文所涉及行业数据、价格信息及市场观点，均来源于公开网络及券商研报，仅供学习交流与产业逻辑探讨，不构成任何投资建议。市场有风险，入市需谨慎，请独立判断、理性决策。若有数据偏误，欢迎指正交流。
