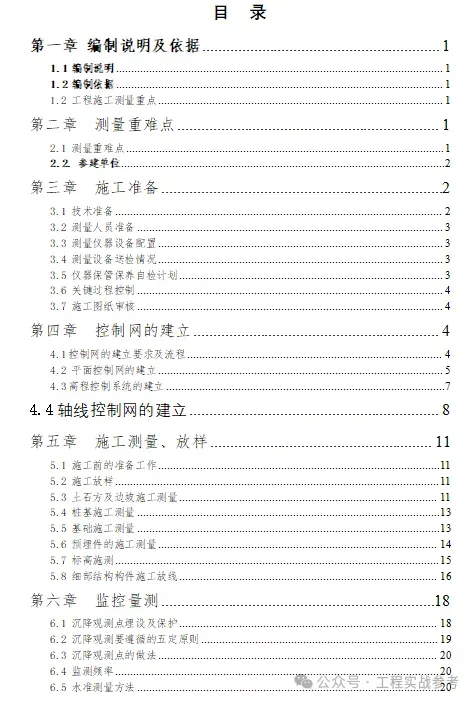

施工测量方案2026年word30页(会员资料)
|
|
|
|
| 加入2026《市政路桥实战参考》会员 |
| 2025《市政路桥实战参考》会员资料 |
总建筑面积104569.92平方米。主要建设10栋标准厂房74560.86平方米、1栋宿舍楼建筑面积10678.77平方米、1栋综合楼5160.45平方米、1栋办公楼6504.90平方米、1栋配电房246.44 平方米、地下室7418.50平方米及室外体育设施等，单体建筑高度最高为22.65米（消防高度），地下一层，地上1~5层。基础采用预制管桩-承台、独立基础的形式，基础设计等级丙级，除4栋单层厂房采用钢结构外，其余地上地下均为框架结构，抗震设防烈度6度，建筑抗震设防类别为标准设防类，防水设计等级均为一级。

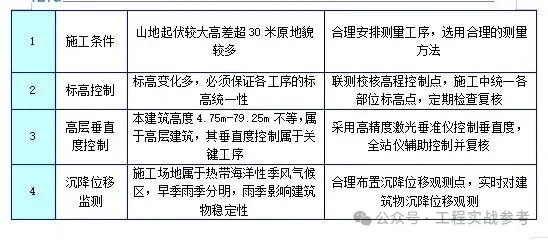

由于工程结构复杂多变，施工难度大，楼栋垂直度、标高控制精度高，造成控制困难。为保证本工程施工过程中测量精度的要求，确保施工质量，特编制测量施工方案。
第三章施工准备
3.1技术准备

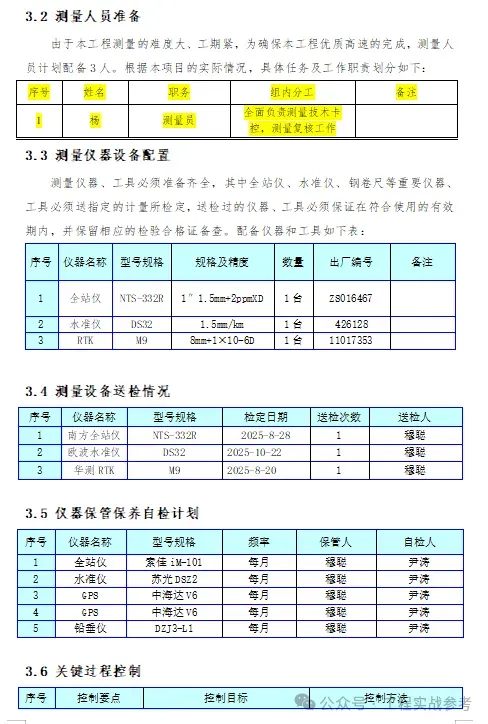

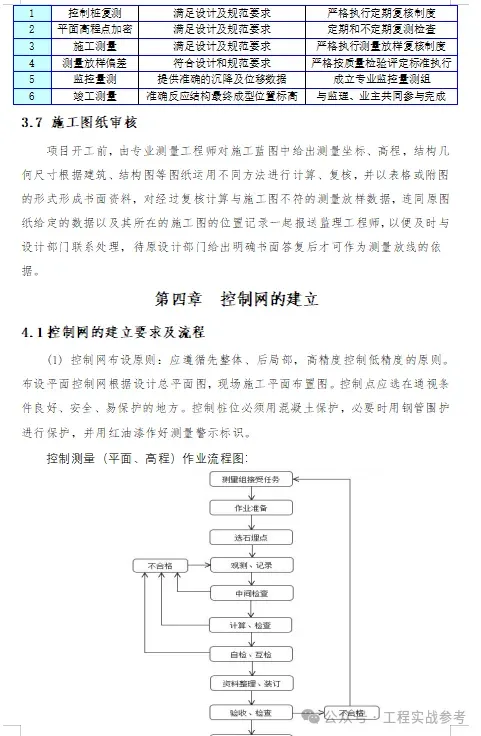

施工测量准备工作包括：施工总平面图、建筑施工图、结构施工图、设备施工图等图纸的审核，包括对坐标与高程系统、建筑与轴线关系、几何尺寸、各部位高程等校核，并应及时了解和掌握有关工程设计变更、确保测量放样数据准确可靠；对业主给予的测量控制点进行校核并根据现场实际情况进行导线控制网布设；对所有测量设备送交有资质的仪器检测部门进行检定与校核，合格后方可使用。
第五章施工测量、放样
5.1 施工前的准备工作
建筑物施工前，读懂施工图纸，了解设计变更，熟悉各部位平面尺寸，纵横轴线，建筑物的设计高程，复核首层室内地坪与室外地坪设计高程、坡度是否合理。事先计算好其坐标或其他定位要素，并经项目技术负责人复核，数据确认无误后可进行施工放样。

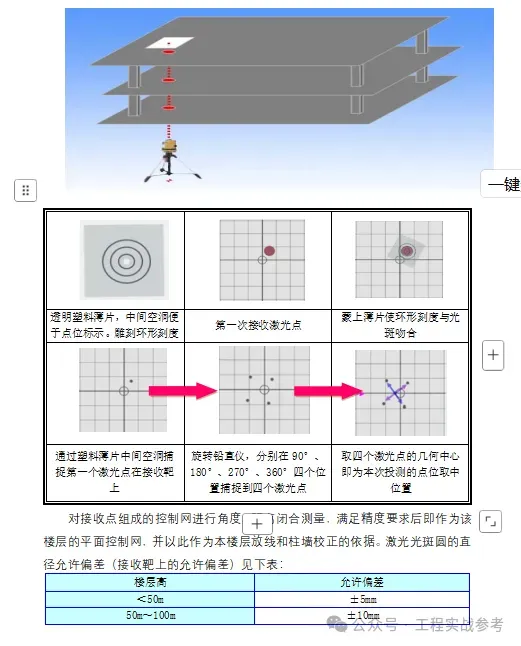

高程控制点尽量布设在建筑物的附近，点位设计标高基础采用建筑变高，标准层采用结构标高，高程为±0.000，直接对墙柱等施工部位进行高程测量，并作为工程建设过程中及交付运营前后沉降观测的依据。

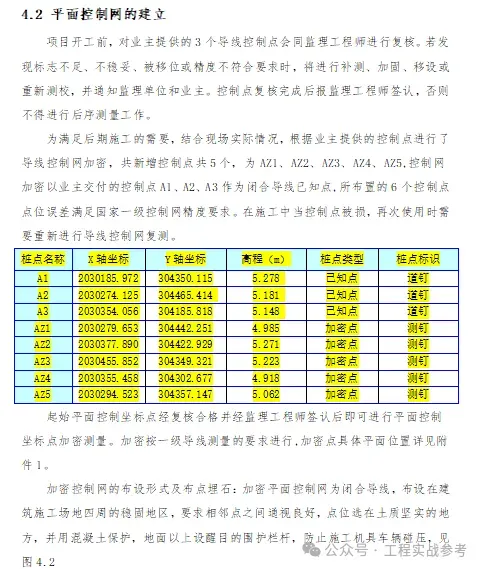

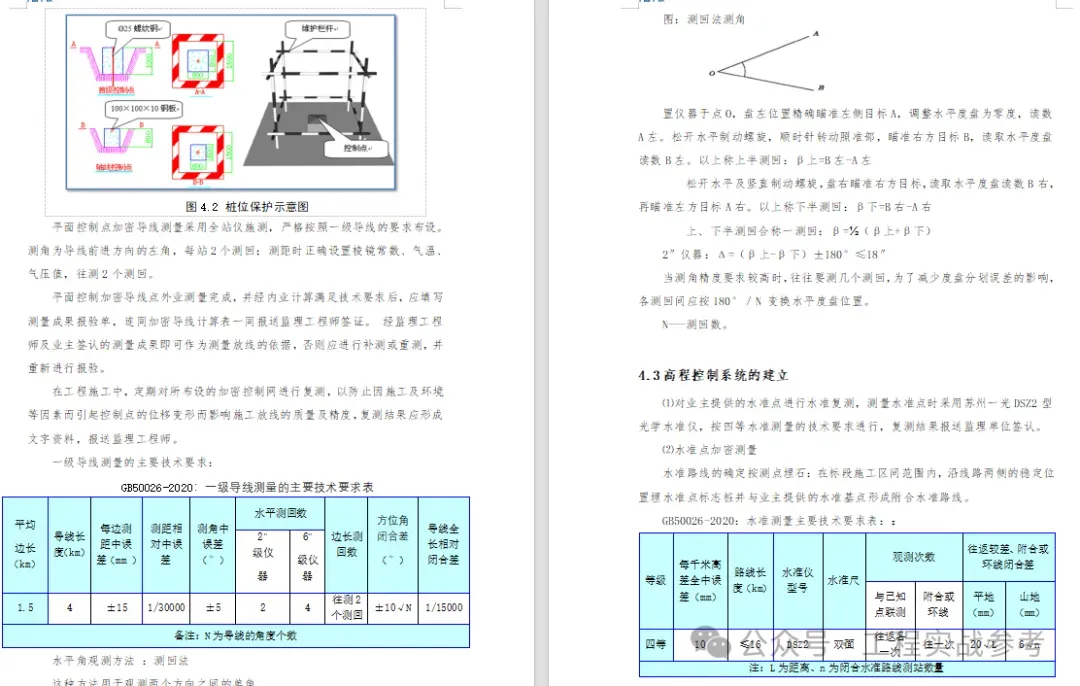

平面控制点设在坚实可靠、便于保护、不受施工干扰、使施工放样具有良好角度的地方。建立施工控制网，对整个场地内进行平面控制，控制网应复核到线路导线控制点上，控制网的精度和观测条件应符合测量规范要求。
5.2 施工放样
置仪于建筑物附近控制点上，后视任意控制点，用极坐标法对库房主要结构物进行坐标放样，然后置仪于任意点上，后视控制点对放样点进行校检，合格后放出结构物平面尺寸，现浇结构混凝土构件应根据放样点投点到模板上，并检查调整模板，符合规范要求后，测定混凝土顶面标高，作好测量记录。
5.3 土石方及边坡施工测量
⑴阅读设计图纸，复核设计土石方工程量是否正确，平面图上建设用地红线桩的坐标、角度、距离是否对应，坡度是否合理，然后，现场实测原地貌横断面地面标高及距离，画出横断面图及建立10m×10m方格网图计算实际土方量，与设计土石方工程量进行比较，差值较大时，报业主和监理审批。差值在误差范围之内时，方可进行下一道工序。
⑵选定测量放样方法并计算放样数据或编写测量放样计算程序、绘制放样草图并由指定复核测量员独立校核。
⑶准备仪器和工具，仪器必须进行常规检校及设置。
⑷提前将控制点（包括拟用的测站点、检查点）和放样点的坐标数据输入仪器储存，并对数据进行检查确认。
⑸现场进行施工放样定出断面基线桩，高程变化桩及场区边桩，并对施工技术人员交底。
⑹场区土石不是一次放样完成，需多次放样恢复，挖到设计标高时，应对场区各部位平面尺寸及高程进行多次测量，然后经过测量复核人员复核，保证平面尺寸及标高符合设计标准。
⑺边坡工程的施工放样
①实地踏勘后沿红线范围做好首级控制,放坡开挖控制点应选在边坡范围外侧,考虑边坡深挖控制点不能离坡口太远,一般距坡口1～1.5m即可。根据设计值计算出的每级边坡放样数据,放样出开挖坡口桩,放坡口桩时应加放拱面至坡面5cm。考虑点位误差以保证开挖宽度不小于设计宽度,坡面不陡于设计陡面,故坡口桩应放宽5cm。在确定坡口开挖边线时,若边桩与相邻边桩纵向地形的坡度基本一致,两坡口桩之间无明显凸地形出现,可根据设计图纸和实测的高程计算出路中桩至坡口的水平距离。坡口桩因高程变化而改变平距,故坡口桩要经过多次修改才可确定。然后在相邻坡口桩之间拉一细线洒上白灰即为坡口开挖边线,此为正常放样。
②坡回桩与坡口桩之间有明显凹凸或中间有深沟路堑、路堤甚至小山等,则应加测局部中桩各边坡口边坡桩。加测的边桩应在地形的变换点上。此为方法二。
③在高挖地段的边坡都设有几级台阶或落石平台,在同一级平台内坡面桩与坡面桩之间按直线洒白灰,作为坡面开挖边线。坡面桩与坡面桩之间不在同一个平台内,则应测出平台出口的内外桩,用上面的桩点与平台出口的外桩相连。平台出口内桩与下面的桩点相连。此为方法三。
。。。。。。
内容过多，共30页，以下略
|
|
|
|
