📊〰️ 220V 是"峰值"还是"有效值"？「交变电流的描述」默写清单

灯泡上写着 220V，可正弦交流电的峰值其实有 311V——铭牌、电表、算电功用的是一套数，耐压、击穿看的是另一套数。分不清有效值和峰值，这一章的题基本要丢一半。17 个空，把描述交流电的四把尺子一次理清。

一、周期和频率 🔁

1. 周期

（1）定义：交变电流完成一次____________________变化所需的时间，用  表示；

（2）单位：____________________，符号是____________________。

2. 频率

（1）定义：交变电流在 1 s 内完成____________________变化的次数，用  表示；

（2）单位：____________________，符号是____________________。

3. 周期与频率的关系

____________________或 ____________________。

4. 角频率

（1）定义：交变电流在单位时间内变化的____________________，用  表示；

（2）关系式：________________________________________；

（3）单位：____________________。

5. 我国交流电

我国民用交流电的频率是____________________Hz，周期是____________________s。

二、峰值和有效值 ⚡

6. 峰值

（1）定义：交变电流的____________________或____________________所能达到的最大值；

（2）表示：电动势峰值 ，电流峰值____________________，电压峰值____________________。

7. 有效值的定义

让交变电流与恒定电流分别通过____________________的电阻，如果在交变电流的____________________内产生____________________的____________________相等，则这个恒定电流的值就是交变电流的有效值。

8. 正弦式交变电流的有效值与峰值关系

（1）电流：____________________或 ____________________；

（2）电压：____________________或 ____________________；

（3）电动势：____________________或 ____________________。

9. 有效值的计算方法

（1）根据定义：____________________；

（2）对于正弦式交变电流，有效值是峰值的____________________倍。

10. 交流用电器的额定值

（1）交流用电器铭牌上标注的电压、电流值是指____________________；

（2）交流电表测量的数值是____________________；

（3）在计算电功、电功率、电热时，一般使用____________________。

11. 峰值的应用

（1）电容器的击穿电压指的是____________________；

（2）在考虑电容器的耐压值时，要考虑交变电压的____________________。

三、正弦式交变电流的公式和图像 📈

12. 线圈从中性面开始转动

（1）电动势：____________________；（2）电流：____________________；（3）电压：____________________。

13. 线圈从垂直中性面位置开始转动

（1）电动势：____________________；（2）电流：____________________；（3）电压：____________________。

14. 瞬时值表达式

（1）一般形式：____________________；

（2）式中  表示____________________， 表示____________________， 表示____________________。

15. 图像特征

（1）正弦式交变电流的图像是____________________；

（2）从图像可以读出：____________________、____________________、____________________。

16. 图像的应用

（1）根据图像判断某时刻的____________________和____________________；

（2）图像与横轴交点对应线圈位于____________________位置；

（3）图像的峰值对应线圈位于____________________位置。

17. 常用关系式

（1）峰值：____________________；（2）有效值与峰值：____________________；

（3）角频率：________________________________________；（4）周期：____________________。

⭐ 正弦交流电的三条换算

铭牌、电表、电热一律用有效值；电容器耐压一律看峰值。

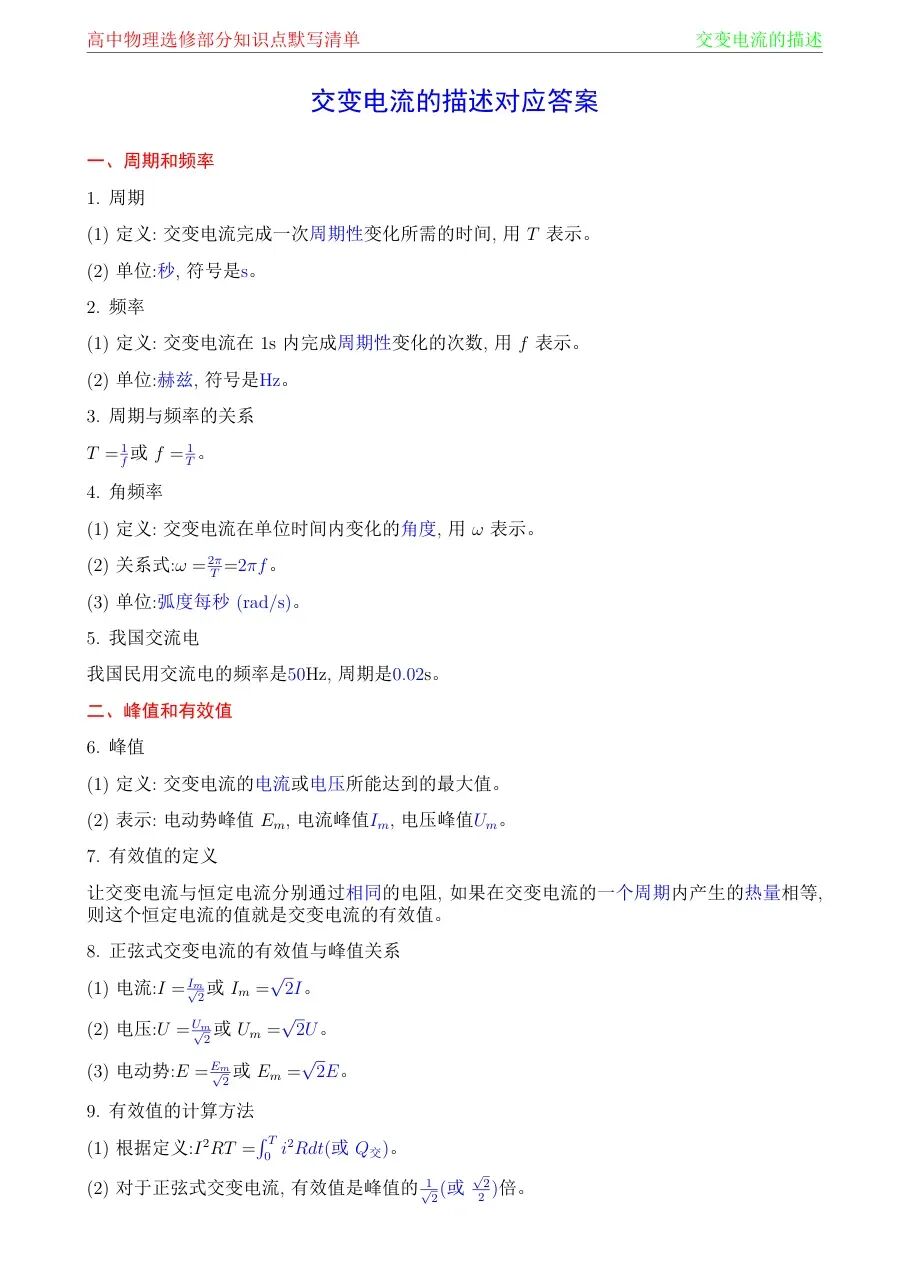

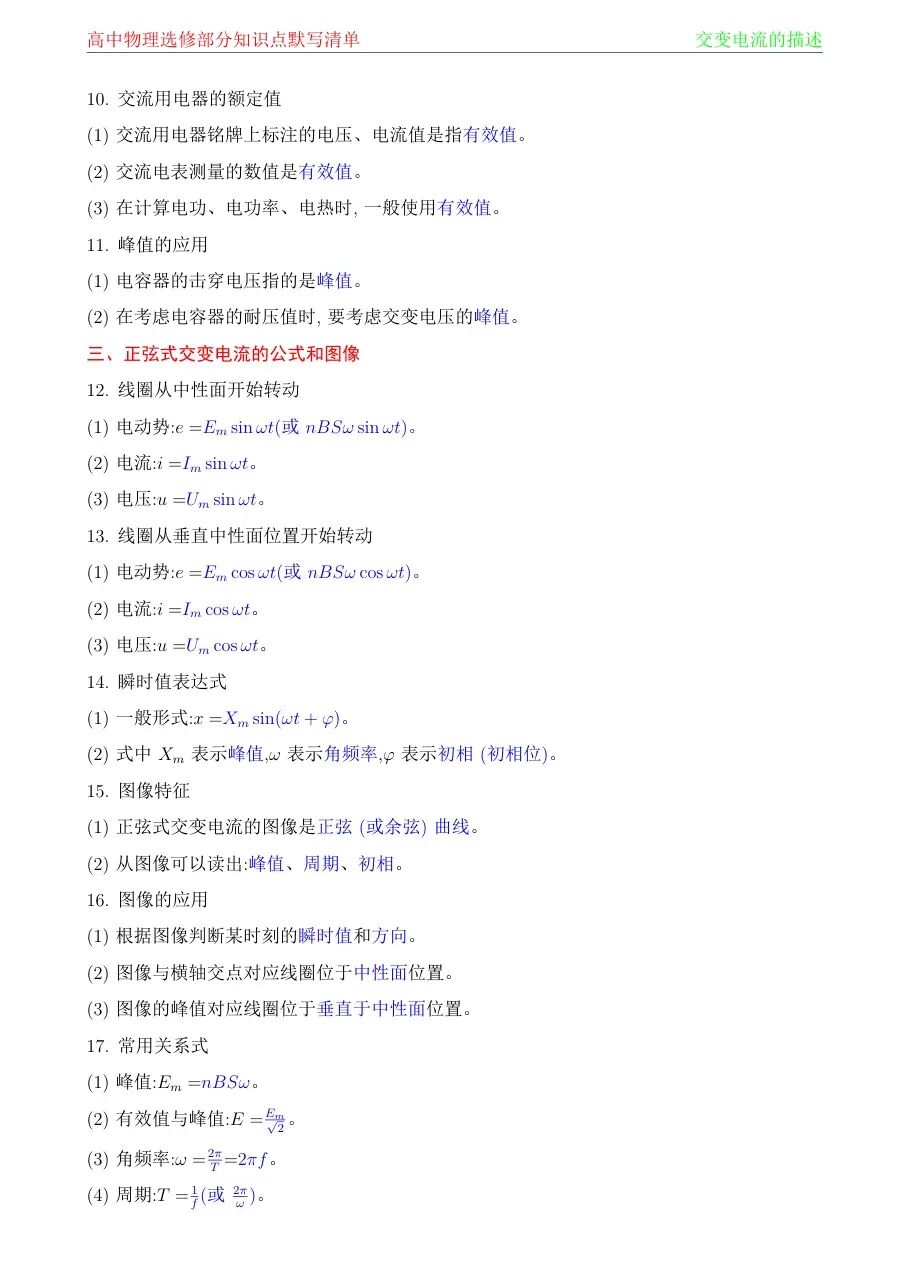

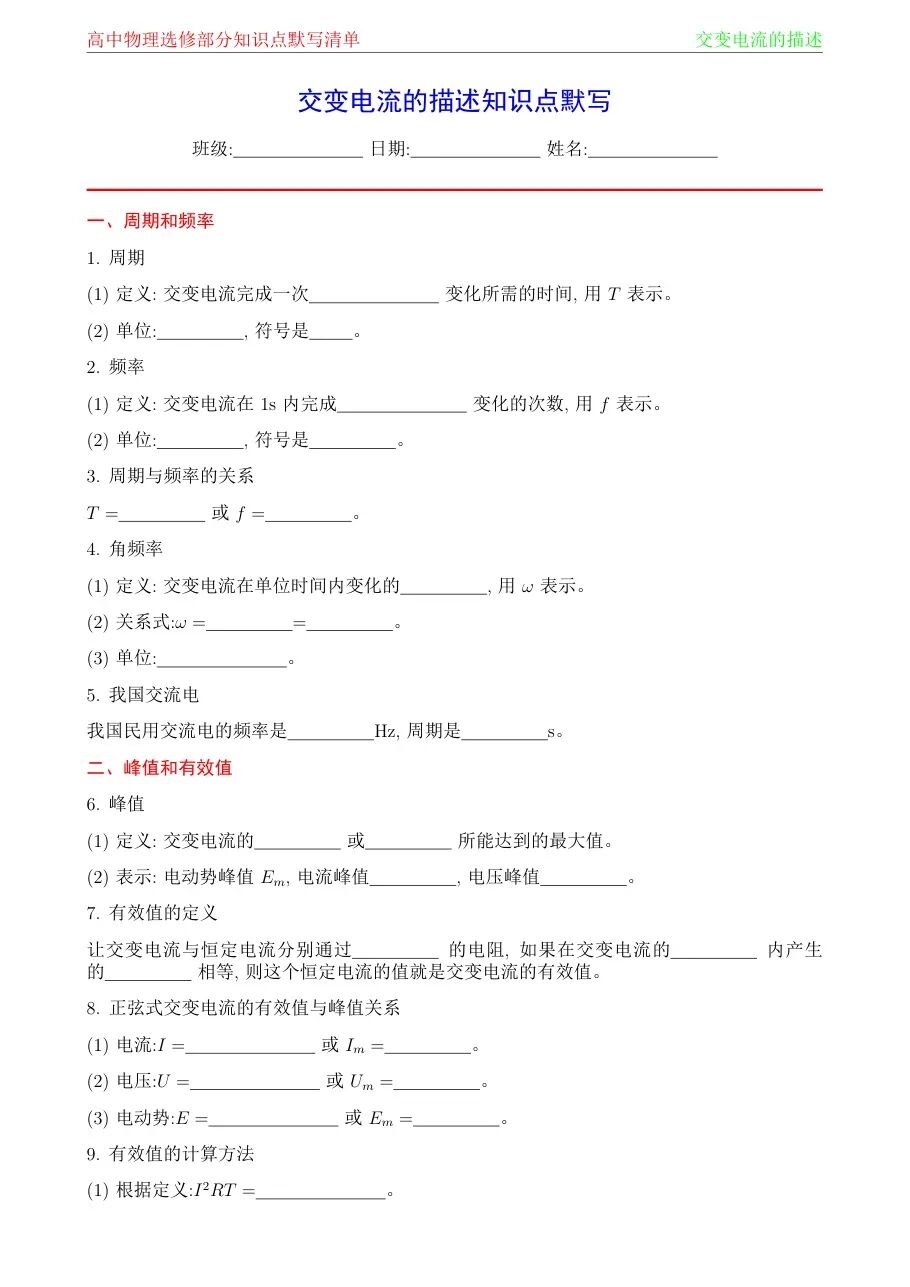

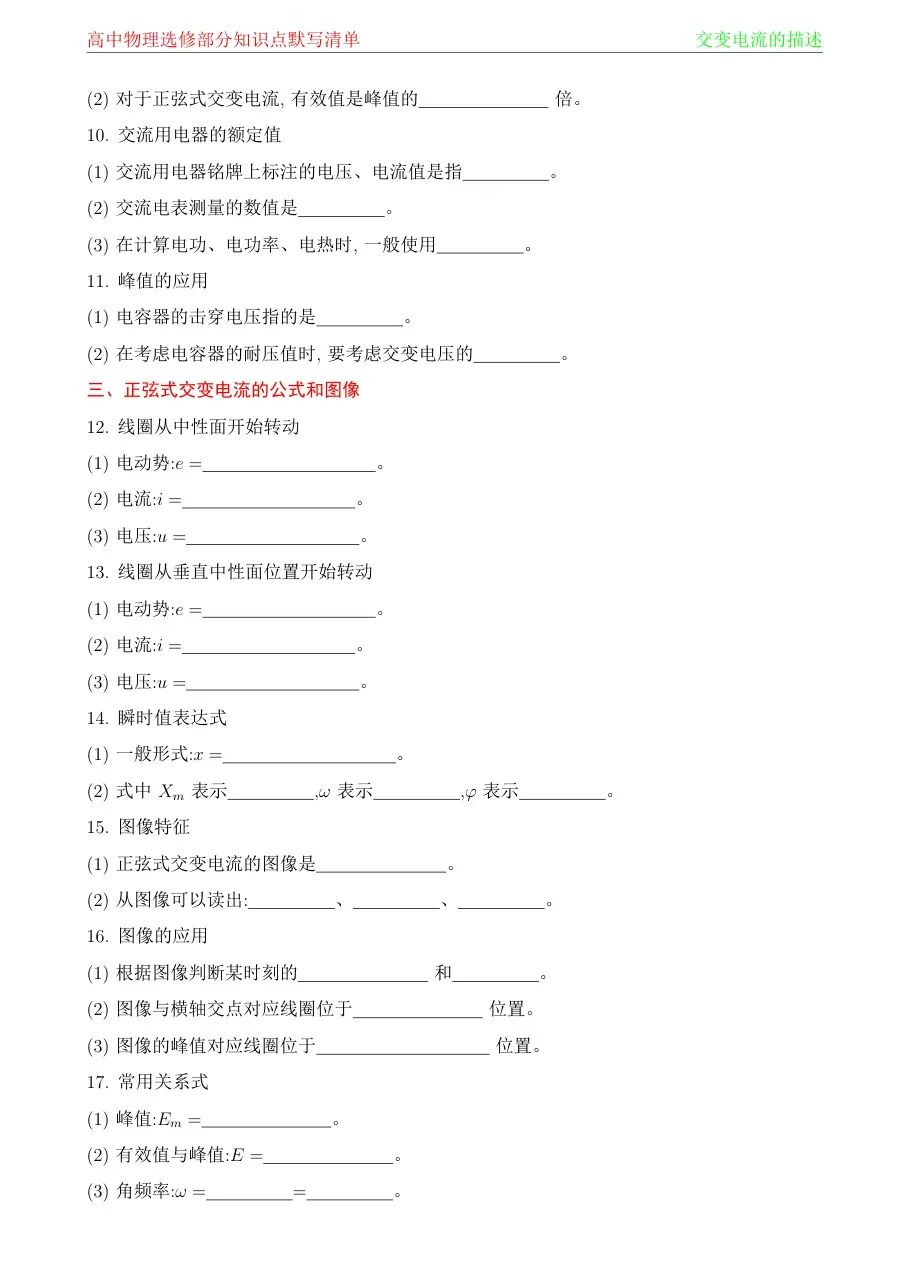

📸 完整版 PDF 预览

⚠️ 上方截图经过压缩会失真，完整高清 PDF 可后台私信回复【交变电流的描述】免费获取。
