CorelDRAW纸杯纸碗锥面展开插件:快速生成圆台包装扇形展开图

纸杯纸碗锥面展开是一款面向CorelDRAW用户的辅助设计插件，主要用于把纸杯、纸碗、锥形筒等圆台状容器转换为可印刷、可切割的二维扇形展开图。用户输入上直径、下直径以及高度或斜长后，插件会自动计算展开角度和弧长，并在当前页面绘制平面刀版图形。它适合包装设计师、广告制作人员、印刷拼版人员、图文店从业者以及需要制作锥面展开图的设计人员，常用于奶茶杯、咖啡杯、方便面碗、漏斗、灯罩、烟囱接头等圆台形包装或钣金展开场景。

适用场景

纸杯纸碗包装设计

奶茶杯、咖啡杯、方便面碗等圆台形容器在外包装制作前，需要先得到准确的平面裁切图。插件允许输入实际上口径、下口径和高度或斜长，自动生成扇形展开图形，减少手动计算圆弧和角度的步骤。

锥形工业零件制图

漏斗、灯罩、烟囱接头等锥形连接件在钣金下料前，需要把侧面展开成平面。使用插件可以根据锥面直径和高度信息生成展开图，作为下料和加工参考。

印刷拼版与刀版辅助

三维锥面转化为二维图形后，更方便进行排版、出血设置和刀模线绘制。插件生成的展开图可以作为基础图形，衔接后续印刷和切割生产流程。

操作步骤

第一步：打开纸杯纸碗锥面展开插件

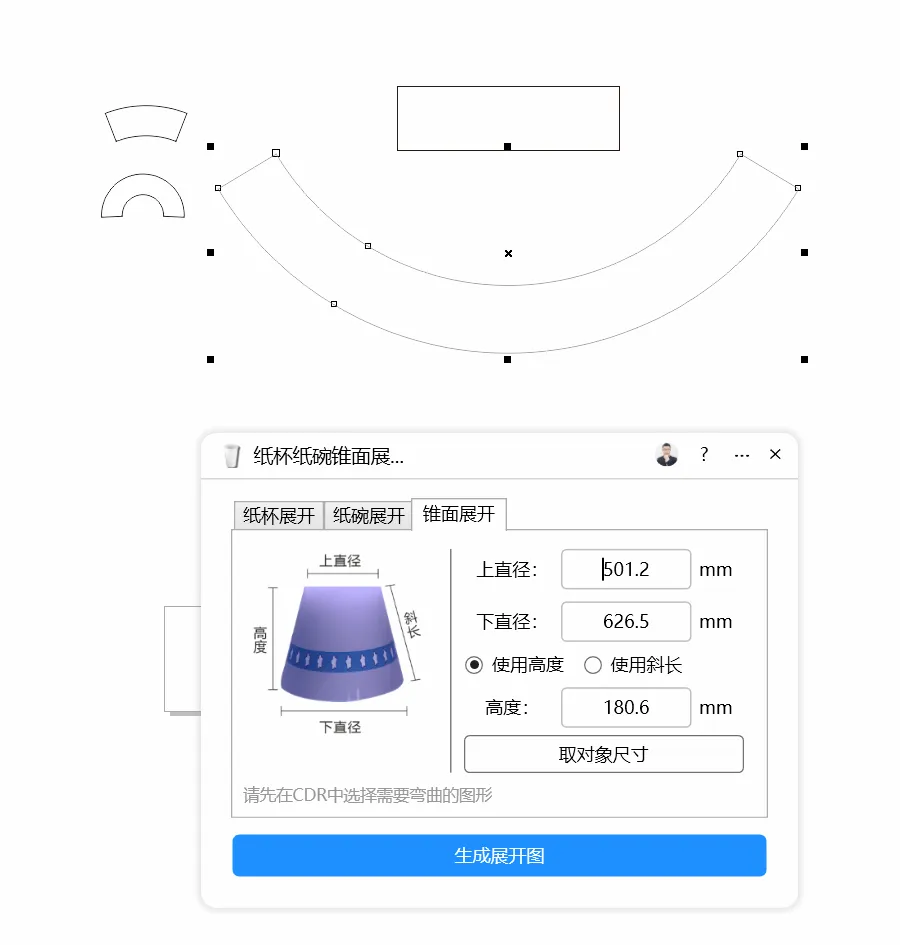

在CorelDRAW中打开需要处理的文档，通过插件菜单或工具栏启动云插件窗口。窗口标题为“云插件”，主要设置区域会显示纸杯、纸碗、锥面等参数组，以及“取对象尺寸”和“生成展开图”按钮。

第二步：选择容器类型并填写尺寸

根据设计目标选择纸杯、纸碗或锥面参数组。每组都需要填写上直径、下直径，并选择“使用高度”或“使用斜长”，再输入对应数值。上直径通常指杯口或上底外直径，下直径指底部或下底外直径；“使用高度”输入垂直高度，“使用斜长”输入侧面母线长度。各组默认参数如下：纸杯上直径75、下直径55、高度或斜长85；纸碗上直径120、下直径60、高度或斜长50；锥面上直径75、下直径55、高度或斜长85。数值单位通常为毫米，实际使用时请按设计尺寸修改。

第三步：按需读取现有对象尺寸

如果CorelDRAW中已经有一个接近目标尺寸的圆形、椭圆或其他单个对象，可以先选中它，再点击“取对象尺寸”，插件会读取该对象尺寸并填入参数框。此操作要求只选中一个对象；未选择对象时会提示“请先在CDR中选择一个对象！”，选中多个对象时会提示“锥面展开只能对单个对象进行操作，请只选择一个对象！”。

第四步：生成扇形展开图

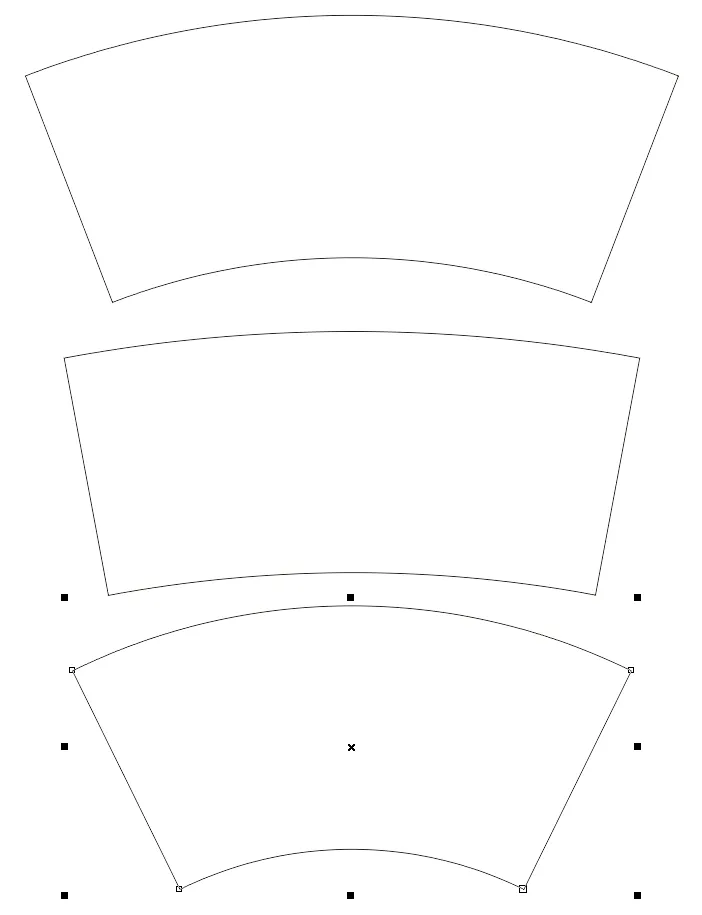

参数确认无误后，点击“生成展开图”，插件会在当前页面绘制计算好的扇形展开图形。首次使用时可以先用默认参数测试，确认插件运行正常后再输入实际尺寸。如果输入了零、负数、上下直径相同，或斜长不满足几何条件，插件会弹出对应提示，需要按提示修改参数后重新生成。

参数说明

常见问题

Q1：点击生成后提示“请检查参数是否正确！必须为正数！”怎么办？

答：请检查所有直径和高度/斜长输入框，确认没有填写0、负数或非数字字符。将相关数值改为大于0的正数后，再重新点击“生成展开图”。

Q2：提示“上直径和下直径不能相同！”是什么原因？

答：这说明当前参数形成的是圆柱，而不是圆台。圆柱侧面无法展开成扇形，所以插件无法生成图形。请将上直径或下直径改为不同数值，形成一定锥度后再执行。

Q3：选择“使用斜长”后提示“斜长必须大于上下直径差的一半！”如何处理？

答：这是锥面展开的几何限制。斜长需要大于上直径与下直径差值的一半，否则无法构成有效圆台。请增大斜长数值，或检查上下直径是否输入正确。

Q4：“取对象尺寸”点击后没有反应或无法使用？

答：请先在CorelDRAW中选中一个对象，并且只能选中一个。若未选择对象，插件会提示“请先在CDR中选择一个对象！”；若选中多个对象，则提示“锥面展开只能对单个对象进行操作，请只选择一个对象！”。调整选择状态后再点击该按钮。

Q5：应该选择“使用高度”还是“使用斜长”？

答：如果尺寸来自实物测量，通常测量的是垂直高度，选择“使用高度”更直接；如果客户或图纸给出的是侧面母线长度，选择“使用斜长”可以免去换算。两种方式最终生成的展开图结果一致，只是输入依据不同。

Q6：生成的展开图与实际下料尺寸有差异怎么办？

答：插件生成的是理论几何展开图，实际生产还要考虑纸张厚度、卷边搭接量、出血位和材料特性。可以在生成图形的基础上向外扩展约3到5毫米作为搭接余量，并根据工艺添加出血位；厚纸板还需考虑材料厚度对尺寸的影响。

总结

纸杯纸碗锥面展开插件将圆台容器的三维尺寸转化为二维扇形展开图，核心操作是选择纸杯、纸碗或锥面类型，输入上下直径和高度或斜长，然后在CorelDRAW当前页面生成刀版图形。三种预设覆盖常见圆台包装形态，高度与斜长双模式适合不同测量和图纸来源。使用时需要重点确认参数均为正数、上下直径不相同、斜长满足几何条件；进入实际下料环节时，还要结合纸张厚度、搭接量和出血位做适当调整。对于经常制作奶茶杯、咖啡杯、方便面碗、漏斗或灯罩展开图的设计和制作人员，这款插件能减少重复计算与手动绘制扇形的工作量。
