上弦支撑网架斜腹杆与柱子干涉巡检插件(智能调整支座高度)

网架的支承形式里，「上弦支撑」指网架通过支座搁置于柱顶，柱顶托的是上弦节点。它是工程里很常用的形式，优点相当突出，但也有几处「先天软肋」——正是这篇插件要解决的问题。

实际工程里，设计师定支座高度，深化调节点细节，两边一改再改，每改一轮都要重新检查一遍碰撞：斜腹杆有没有顶到柱身？支座加劲板有没有吃进球节点？下弦外围节点在工况位移后会不会贴上柱顶？——人工在三维模型里一处一处转着看，费时、费力，还难免漏检。

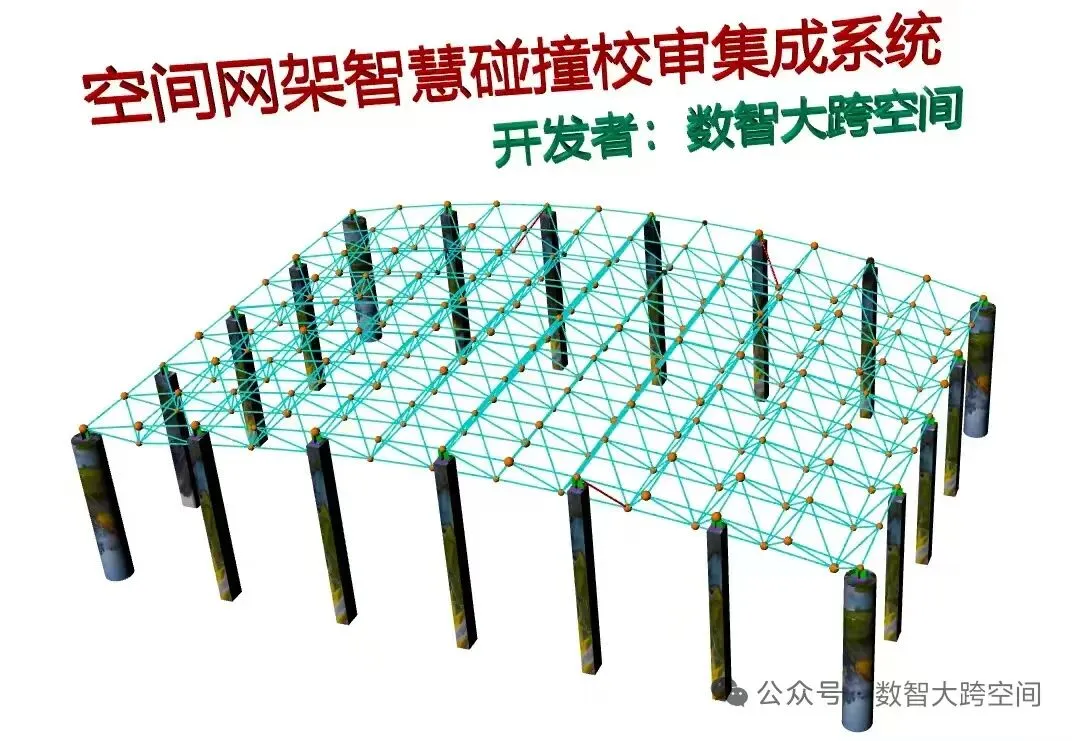

— 空间网架智慧碰撞校审集成系统：整场网架与下部结构柱一体校核

这款插件把检查交给算法：杆件转实体、碰撞算距离、结果亮红色，一轮跑完全部支座节点，设计——深化的拉锯战从此有了统一的裁判。

插件以Grasshopper 参数化电池的形式运行：左侧输入网架杆件与柱的图层、球节点直径与支座构造参数，右侧直接输出校核结论——碰撞几处、抬高多少，一次跑完。

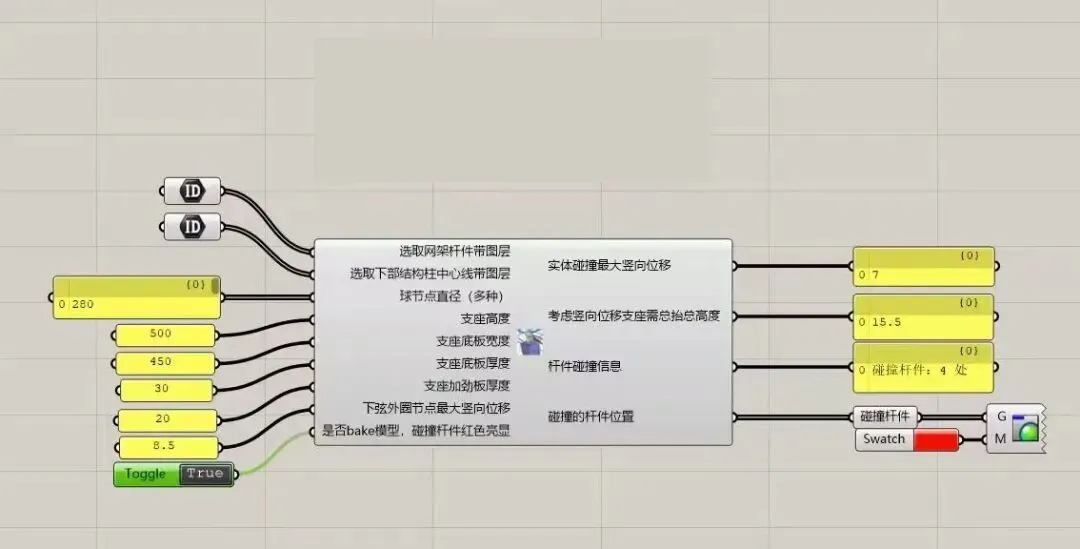

— 参数面板：左侧输入，右侧输出「碰撞杆件：4 处」

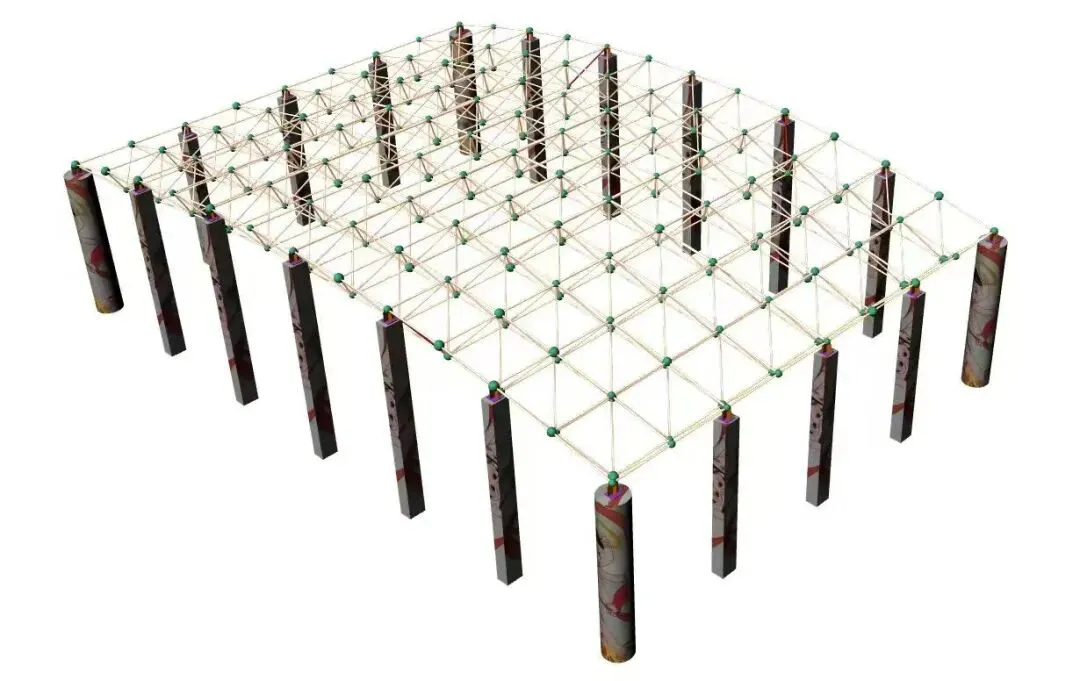

— 全场轴测：碰撞杆件红色亮显，一眼锁定位置

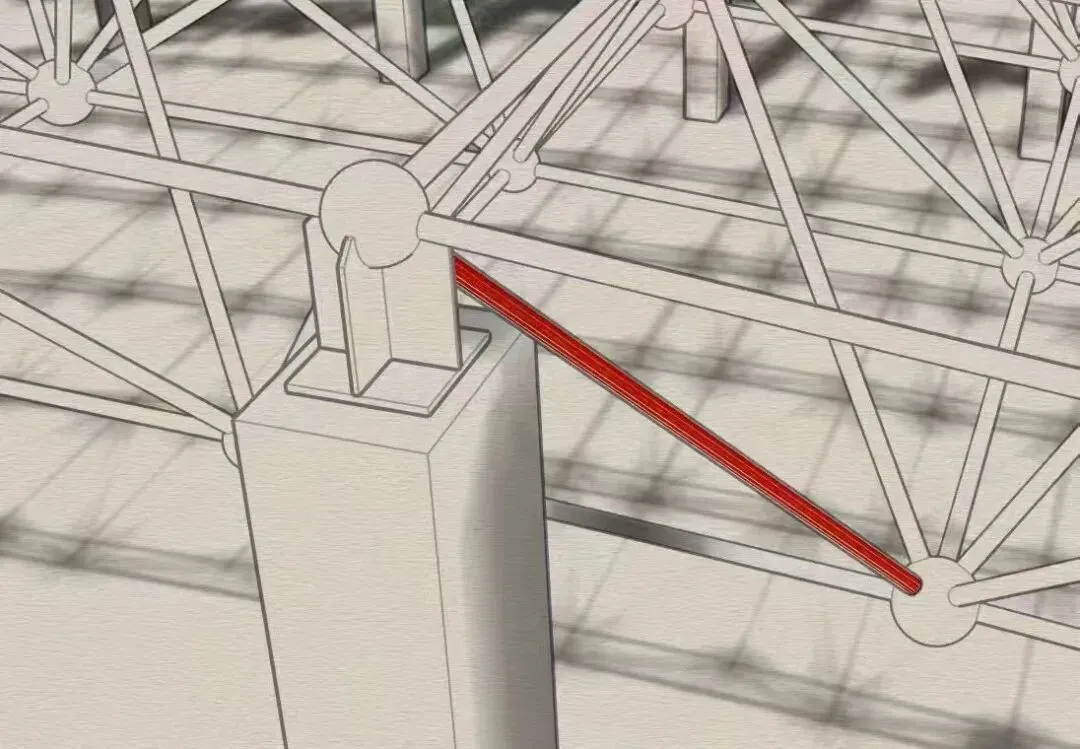

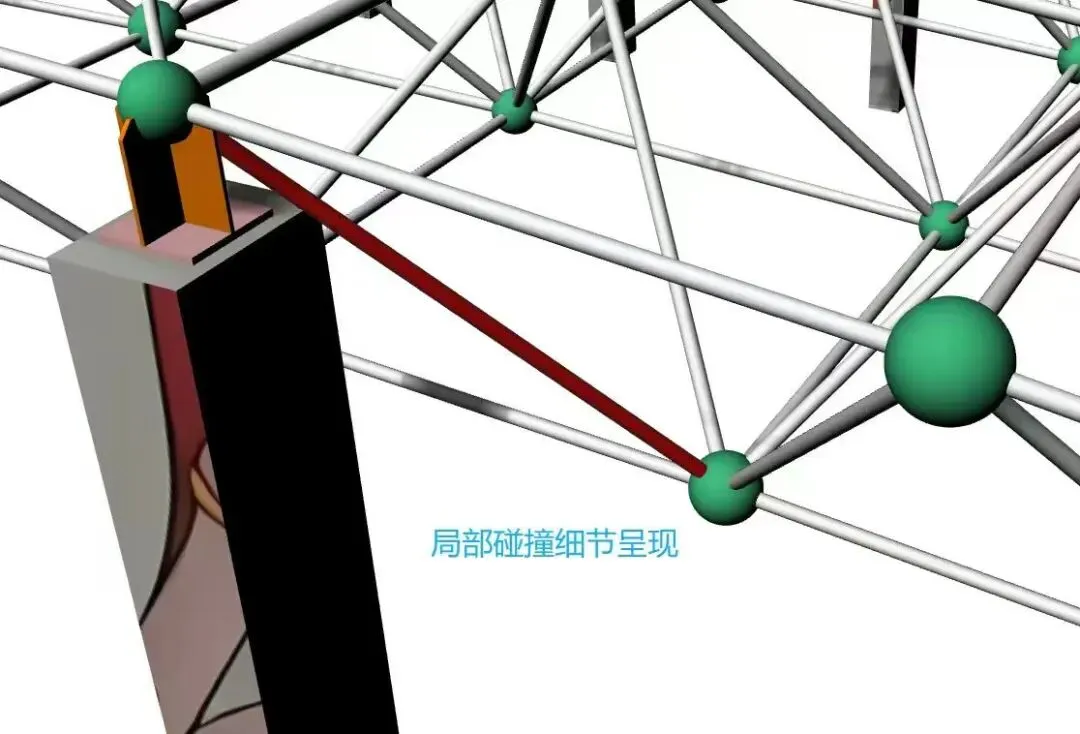

— 局部碰撞细节呈现：斜腹杆与柱顶支座的干涉关系

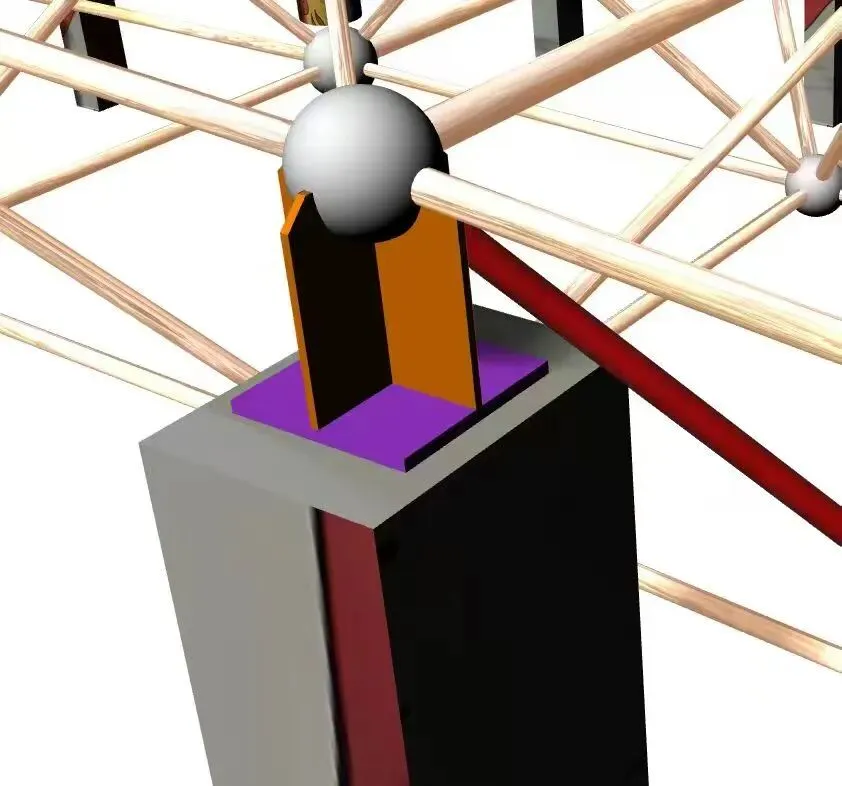

— 支座节点细部逼真显示：球节点、加劲板与底板完整实体化

— 图解风渲染：红色碰撞杆件与柱顶支座的相对关系清晰可辨

读图顺序建议：先看全场红色亮显锁定「撞在哪」，再进局部细节看「怎么撞」，最后对照支座节点实体图确认「改多少」——从诊断到处方，一条线走完。
