自研插件|TS视频解析轨迹

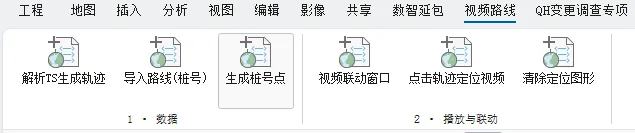

自研插件|TS视频解析轨迹 受一个勘察设计行业朋友的委托做一个TS视频解析轨迹并实时播放视频的ArcGISPro插件，个人感觉还是很有想法很实用的，需求如下： 1.TS视频文件生成轨迹线，然后点击线上任意位置，切换TS视频对应位置，同时随着视频的播放可以实时显示桩号； 2.导入一个路线（DWG格式），TS视频播放时，实时显示这个路线的桩号。

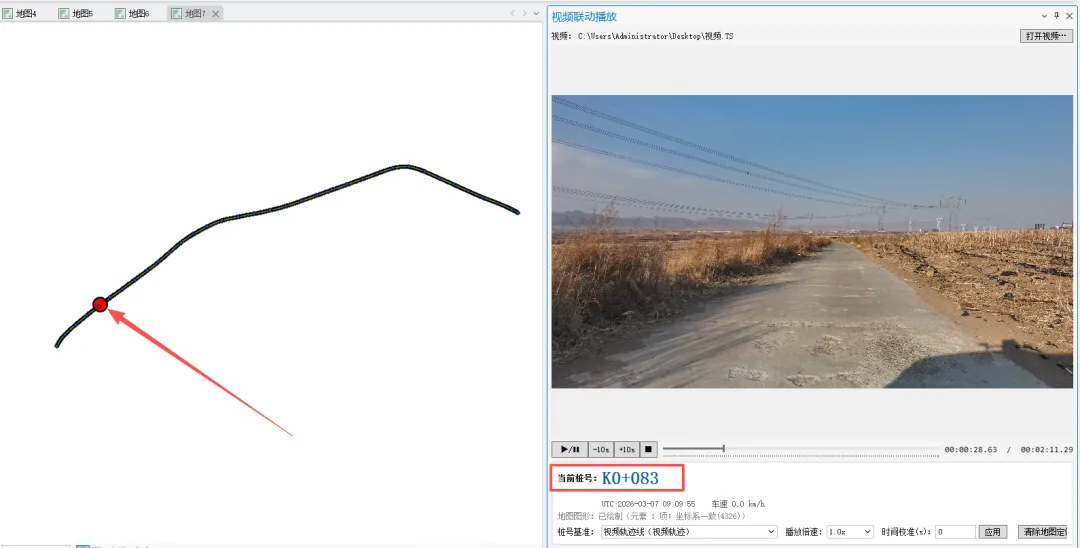

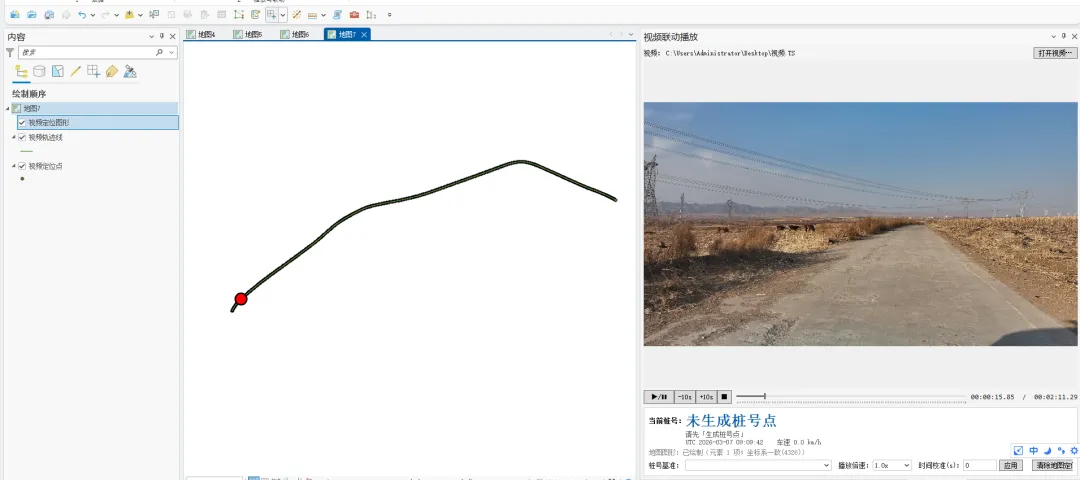

（1）解析TS生成轨迹 TS视频会记录每一帧的经纬度、方位角、行进方向等信息，将其解析出来形成矢量数据，视频播放的同时左侧红点会随之移动。
（2）生成桩号点 根据第一步生成的视频轨迹线数据，指定起始点、起始桩号和桩号间距，生成对应的桩号点，视频播放时即可实时显示桩号。

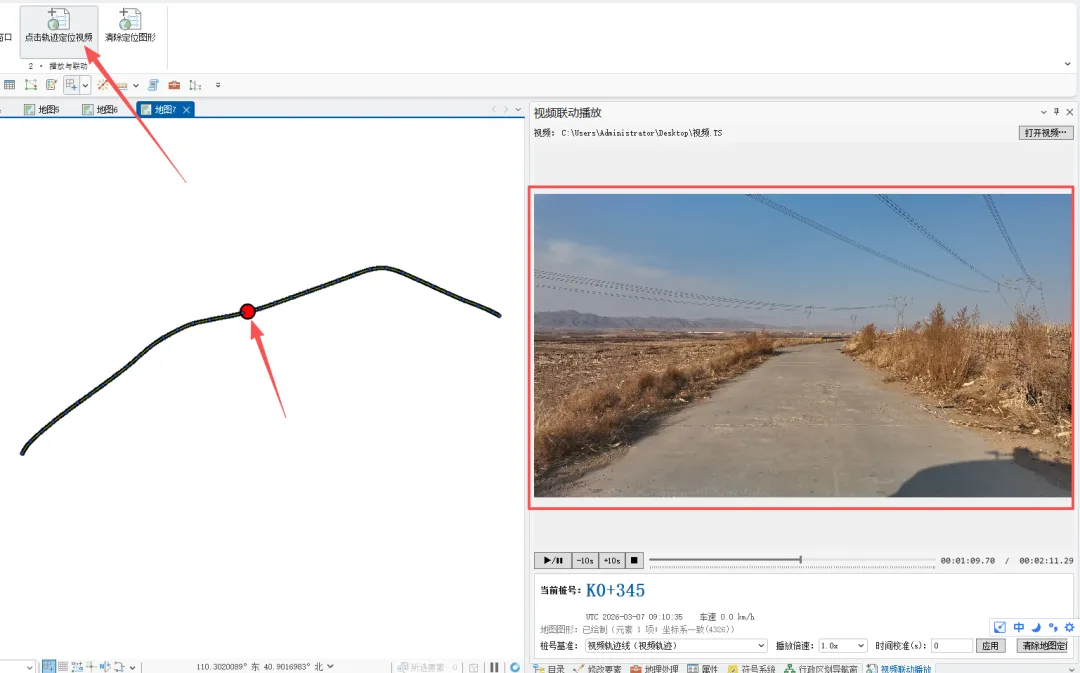

（3）点击轨迹定位视频 通过‘点击轨迹定位视频’按钮，点击轨迹线上任意位置，同步右侧视频联动播放界面可以定位至对应的画面，继续播放可以从定位位置播放视频。

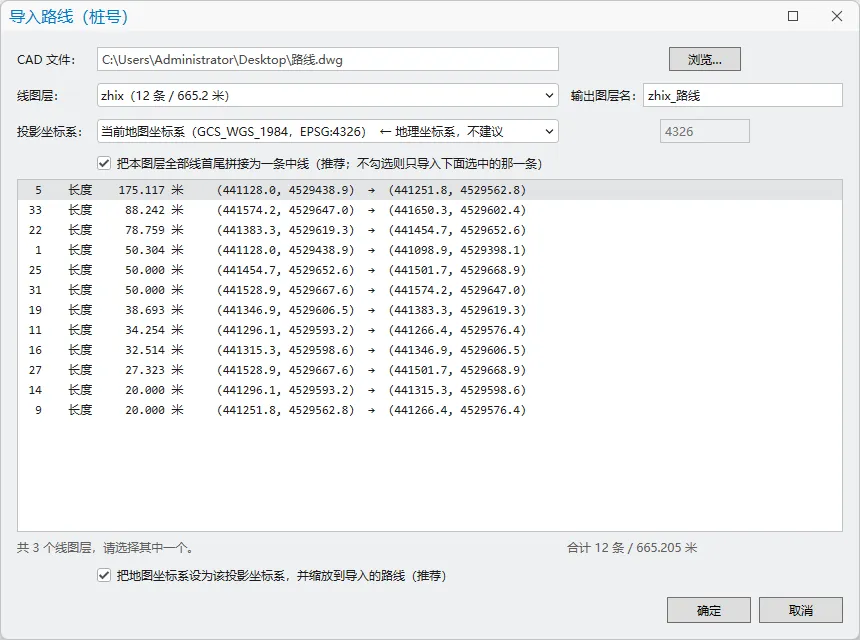

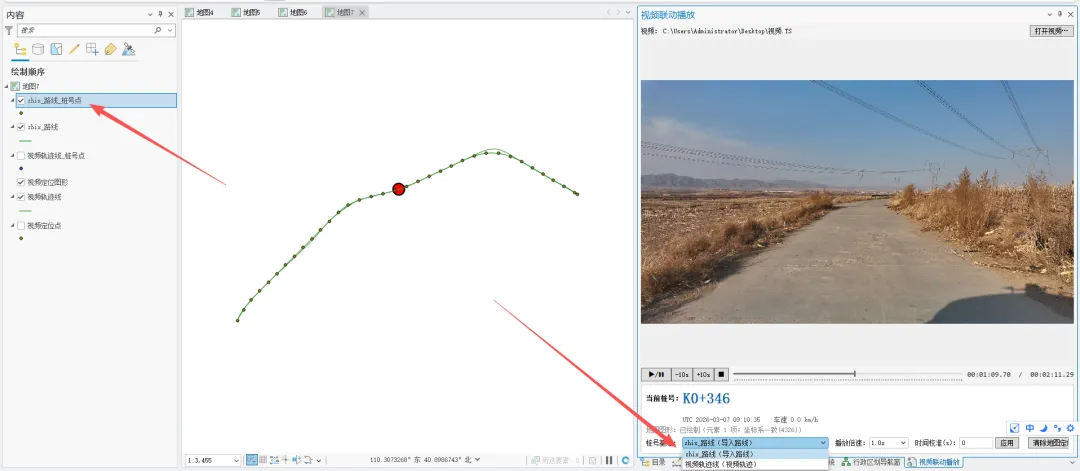

（4）导入路线 可以通过CAD文件形成“路线”矢量文件，视频播放时可以实时显示定位点至“路线”垂足的实时桩号，并可以在视频联动播放窗口实时切换“路线桩号”和“轨迹桩号”。
具体演示视频如下：
