端侧AI工具链原理(03):DAG规范化与Shape/Layout:图优化为什么要先把语义整理干净

本文是端侧 AI 工具链原理第 3 篇。上一篇讨论模型格式与 IR，这一篇进入编译器前端：在 Fusion 和 Tiling 之前，为什么必须先完成图规范化、Shape 推导和 Layout 治理？

开篇：图里多一个 Transpose ，可能让整段网络退出 NPU

算法框架导出的图常常不是硬件最喜欢的形态。它可能包含连续 Reshape、冗余 Cast、可折叠常量、训练残留节点、重复 Transpose 和表达相同语义的不同 Operator 组合。

这些节点单独看都不贵，但会破坏 Pattern 匹配、切断融合、制造 Layout 转换，甚至让后端认为某个子图不受支持。

图规范化的目标不是“减少节点数量”，而是把等价语义变成稳定、可分析、可 Lowering 的 Canonical Form。

一、 DAG 中需要保存哪些信息

一个计算图可以表示为：

节点V表示 Operator ，边E表示 Tensor 或依赖。对 AI 编译器而言，边上至少需要保存：

仅有节点名称和连接关系，不足以判断广播是否合法、 Buffer 能否复用、两个算子能否融合。

二、 Canonicalization 做什么

常见规范化包括：

规范化必须保持可观察语义：

浮点优化还需要明确允许的数值误差和 NaN/Inf 语义，不能把数学等价直接当成位级等价。

三、 Constant Folding 为什么比看起来复杂

若一个子图输入全部为常量，编译期可以执行并替换为 Constant。但需考虑：

收益可以写成：

例如生成一个100 MB常量来节省一次轻量计算，可能得不偿失。

四、 Shape Inference 是约束求解

以二维卷积为例，输出高度为：

编译器不仅要算出一个数字，还要验证：

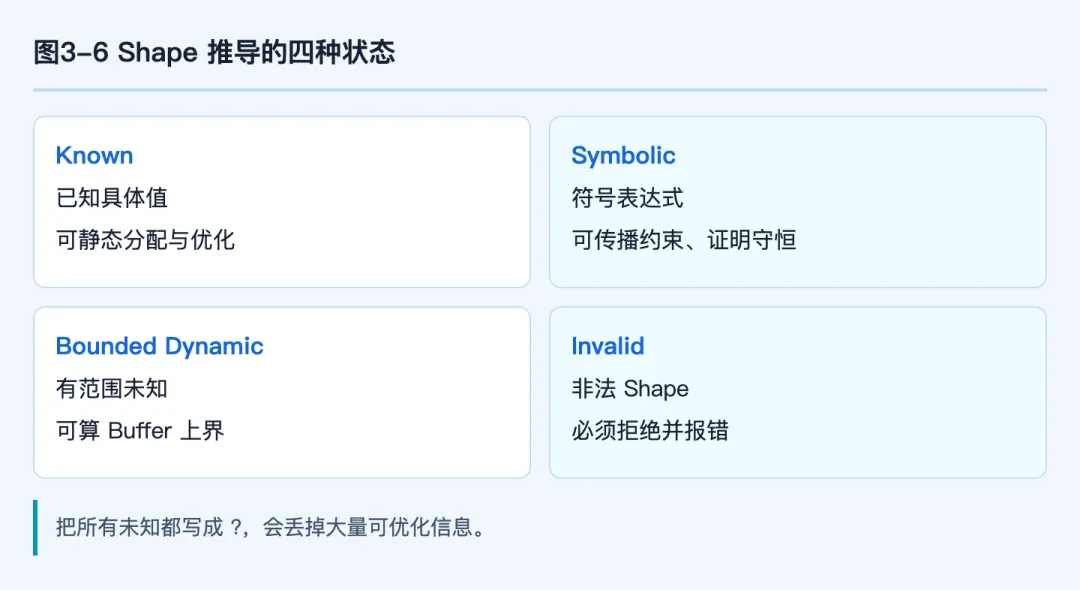

Shape 推导结果应包含 Known、Symbolic、Bounded Dynamic 和 Invalid 状态。

把所有未知都写成?，会丢掉大量可优化信息。

五、 Symbolic Shape 为什么重要

假设输入为[B,S,D]，经过 Reshape 到[B,S,H,d_h]，并满足：

即使B和S未知，编译器仍可证明元素数量守恒、Head 维合法，并为多个算子传播相同 Symbol。

Symbolic Shape 让优化器可以：

六、 Layout 不仅是维度顺序

逻辑 Tensor 和物理存储应分开：

NCHW 到 NHWC 是 Permutation；NCHWc还包含 Channel Blocking；矩阵权重可能按 Tile 预打包，以匹配阵列读取顺序。

后端常希望：

如果每个节点各自选择最优 Layout，边界会产生大量 Reformat。编译器需要做全图 Layout Assignment。

七、 Layout 选择是图上的优化问题

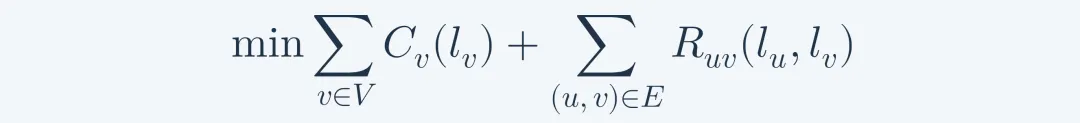

设节点v选择 Layoutl_v，节点执行代价为C_v(l_v)，边(u, v)的转换代价为R_{uv}(l_u, l_v)，目标为：

局部最快的 Kernel 不一定带来全图最快。例如某 Conv 使用 Blocked Layout 快0.2 ms，但前后各增加0.3 ms Reformat ，端到端反而慢0.4 ms。

这也是 Cost Model 必须参与 Layout 传播的原因。

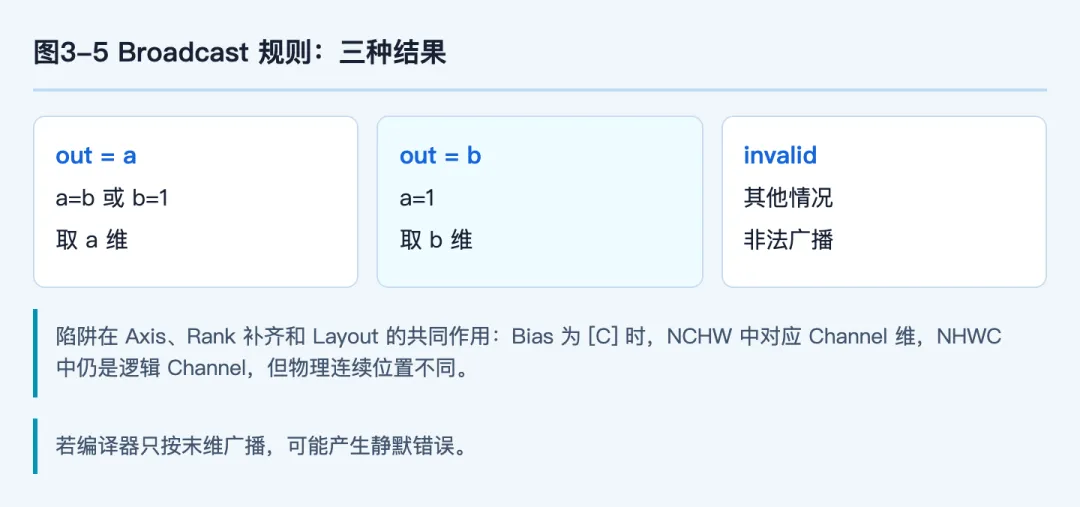

八、 Broadcast 是常见语义陷阱

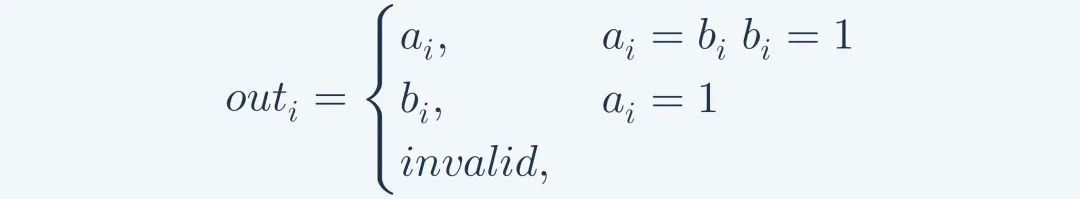

两个 Shape 按尾维对齐，维度相等或其中一个为1时可广播。对维度i：

问题在于 Axis、Rank 补齐和 Layout 可能共同作用。一个 Bias 为[C]，在 NCHW 中对应 Channel 维，在 NHWC 中仍是逻辑 Channel ，但物理连续位置不同。若编译器只按末维广播，可能产生静默错误。

九、 Alias 与 In-place 会影响图改写

高层 Tensor 看似不可变，实际 Bufferization 后可能共享底层存储。View、 Slice 和 Reshape 可能只改变元数据，不复制数据。

若两个 Tensor Alias 同一 Buffer，编译器进行 In-place 写入前必须证明不会破坏其他 Use。Live Range 重叠时，错误复用会造成与执行顺序相关的随机结果。

因此，图规范化不能只操作节点文本，还要维护 Use-Def、Side Effect 和 Alias 信息。

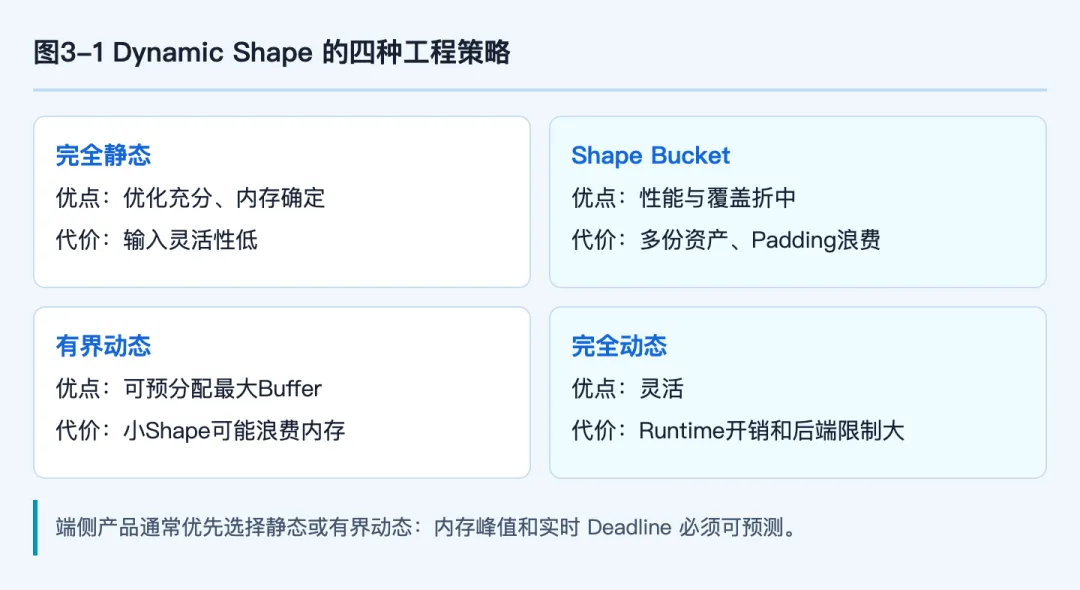

十、 Dynamic Shape 的工程策略

常见策略有：

端侧产品通常优先选择静态或有界动态，因为内存峰值和实时 Deadline 必须可预测。

十一、如何验证规范化没有改坏模型

每个 Graph Pass 应具备：

不要只在完整模型失败后逐个猜 Pass。工具链应支持记录 Pass Pipeline，并二分定位首次产生数值偏差或非法 IR 的位置。

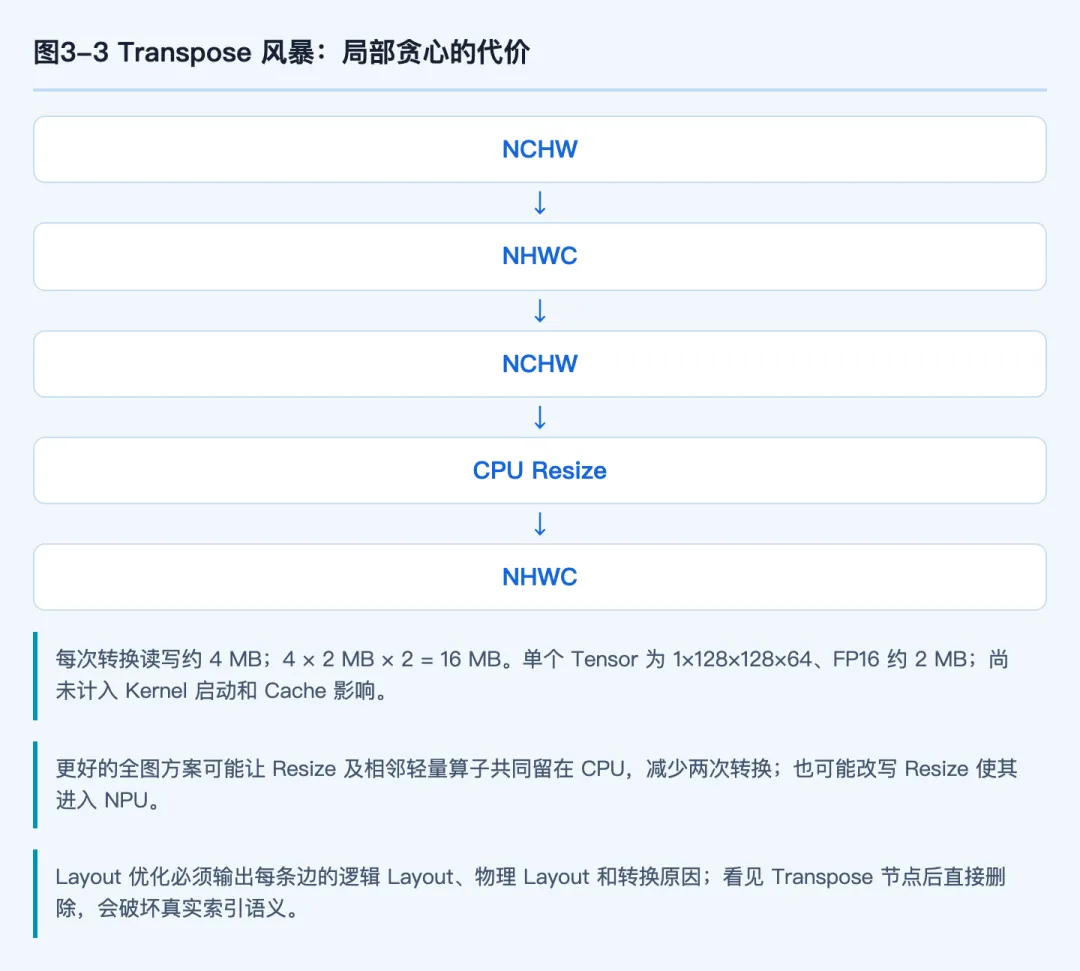

十二、一个 Transpose 风暴案例

假设前端模型使用 NCHW，目标 NPU 的 Conv 偏好 NHWC，而 CPU Fallback 使用 NCHW。图中有20层 Conv，其中一个中间 Resize 只支持 CPU。

局部贪心可能生成：

如果 Resize 前后的 Feature 为1 x 128 x 128 x 64、FP16，单个 Tensor 约2 MB。四次完整读写的流量约为：

这还没有计入 Kernel 启动和 Cache 影响。更好的全图方案可能让 Resize 及相邻轻量算子共同留在 CPU，减少两次转换；也可能改写 Resize 使其进入 NPU 。

Layout 优化必须输出每条边的逻辑 Layout、物理 Layout 和转换原因。看见 Transpose 节点后直接删除，会破坏真实索引语义。

十三、 Dynamic Shape 怎样影响内存上界

设输入序列1 ≤ S ≤ 2048，某中间 Tensor 为[B, H, S, d_h]。若按最大值预分配：

当真实S=128时，利用率只有6.25%。改用 Bucket {128, 512, 1024, 2048}可减少浪费，但会增加 Binary、Context 和测试组合。

Bucket 边界还影响 Padding 计算：S=513若进入1024计划，近一半 Attention 位置可能无效。Cost Model 应同时考虑内存、计算浪费、资产数量和命中分布。

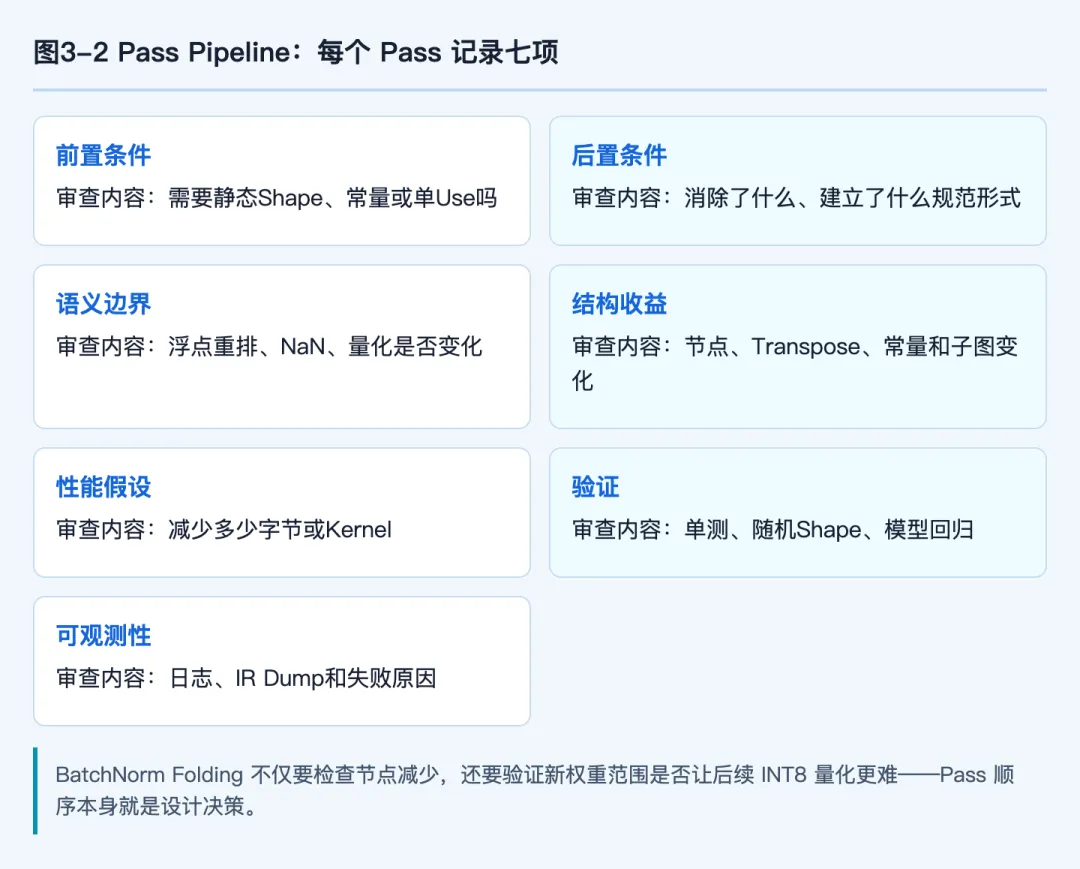

十四、 Pass Pipeline 应该怎样审查

每个 Pass 记录：

例如 BatchNorm Folding 不仅要检查节点减少，还要验证新权重范围是否让后续 INT8 量化更难。规范化 Pass 与量化 Pass 的顺序本身就是设计决策。

十五、前端完成度的退出条件

进入 Backend 前，图应满足：所有 Tensor 具有 Rank 和 DType ；动态维有范围或明确 Runtime 策略；Layout 语义可追踪；Quant 参数完整； Unsupported 控制流已处理；常量体积受控；每个节点通过 Verifier；Golden 输出仍在容差内。

如果这些条件未满足，后端性能问题通常只是前端语义债务的延迟暴露。

十六、 Pass 顺序为什么会改变结果

考虑 Conv-BatchNorm-ReLU 与量化。若先做 BatchNorm Folding ，权重变为：

折叠后权重通道范围可能显著变化，随后 Per-channel 量化可以适应；若先使用 Per-tensor 量化再折叠， Scale 可能不再合理。类似地， Layout Assignment 发生在 Fusion 前后，也会改变 Pattern 能否匹配。

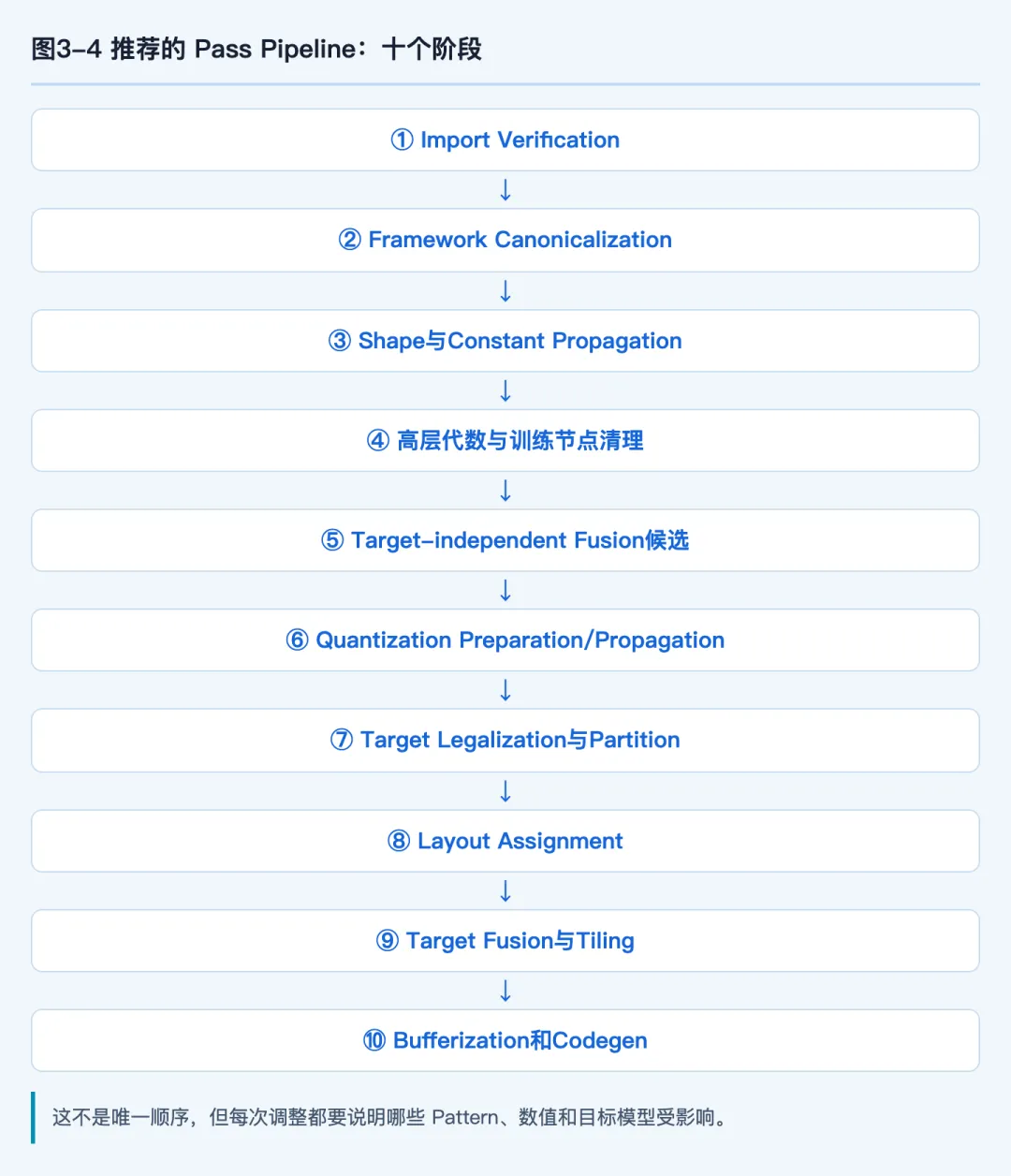

推荐把 Pass Pipeline 按阶段组织：

这不是唯一顺序，但每次调整都要说明哪些 Pattern、数值和目标模型受影响。

十七、 Shape 、 Layout 与 Quant 为何必须联合传播

假设 Activation 逻辑 Shape 为[N, C, H, W]， Per-channel Quant Axis 为C。目标 Layout 改为 NHWC 后，物理 Axis 从索引1变为索引3。如果 Quant 只保存整数 Axis 而不绑定逻辑维度， Layout Pass 会造成错误。

更稳健的 IR 表达是将量化维关联到逻辑 Dimension Symbol ，再由 Layout Map 求物理位置：

Blocked Layout 还可能把C分解为C_o, C_i。 Scale 究竟按完整C、外块还是内块应用，需要目标 Kernel 契约。于是 Layout 不是后端私有细节，Quant 也不是单独的类型标签。

十八、 Dynamic Shape Guard 怎样生成

编译器为优化计划建立前置条件，例如：

Runtime 执行前检查 Guard，满足时选择专用 Plan，不满足时选择通用 Plan 或拒绝。Guard 应由 Shape Constraint 自动生成，并包含清晰错误信息。

如果只在 Kernel 内部假定D%64 = 0，非法 Shape 可能导致越界；如果所有输入都走通用 Plan，又浪费静态优化机会。Guard 是静态优化与动态输入之间的正式契约。

十九、前端图质量怎样量化

除了节点数量，还可以统计：

这些指标能预测后端风险。图越规范，不代表节点越少，而是未知语义和隐式假设越少。

工程检查清单

结尾：图越干净，后端选择才越真实

规范化、Shape 推导和 Layout 治理看似属于编译器前端，却决定了后续 Pattern 能否识别、内存能否规划、后端能否覆盖。一个语义凌乱的图，即使交给强大的 NPU ，也只会把问题推迟到更难定位的阶段。

下一篇将讨论工具链最现实的边界：算子“支持”到底意味着什么，编译器如何分图， Fallback 为何常常比不支持本身更昂贵。

参考资料

参考链接

[1] MLIR Shape Dialect: https://mlir.llvm.org/docs/Dialects/ShapeDialect/

[2] MLIR Linalg Dialect: https://mlir.llvm.org/docs/Dialects/Linalg/

[3] MLIR Bufferization: https://mlir.llvm.org/docs/Bufferization/

[4] ONNX Shape Inference: https://onnx.ai/onnx/repo-docs/ShapeInference.html

--------------------------------
