施耐德中间继电器接线说明(0 基础版)

发布时间：2026-10-31 03:36:23 最近访问：2026-10-31 03:36:23

施耐德中间继电器接线说明(0 基础版)

什么是中间继电器？一个用小电流控制大电流的"电开关"线圈通电 → 内部电磁铁吸合 → 触点切换。

想象你在楼上想控制楼下车棚的灯，不用跑下楼，拉一根小绳子就行——绳子很细很省力，却能指挥灯的亮灭。线圈就是那根绳子，触点就是车棚里真正的灯开关。

▌线圈（控制侧）：只消耗很小的电（不到 1 -瓦），通常由按钮、传感器或 PLC 驱动。

▌触点（负载侧）：能通断大得多的电流，去传递信号、启动接触器或控制电磁阀。

▌额外好处：控制回路和负载回路电气隔离，弱电强电互不干扰，更安全。

━━━━━━━━━━━━━RXM系列型号怎么看

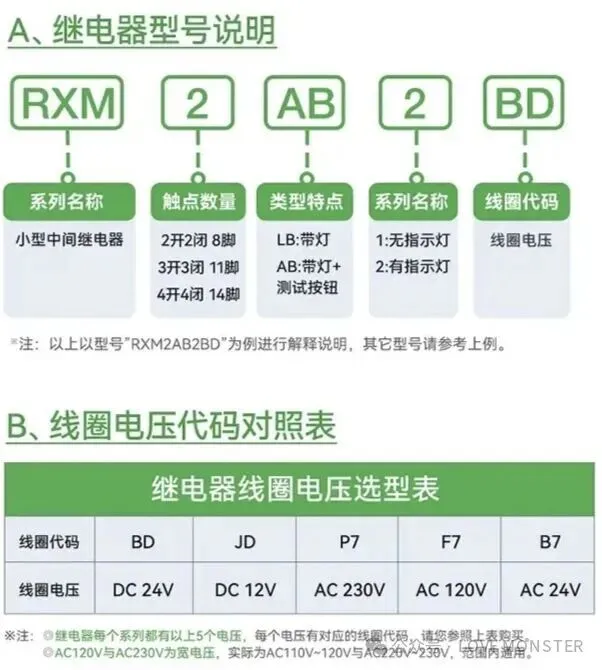

以 RXM2AB2BD 为例拆解：① RXM ── 小型中间继电器② 2 ── 触点数量· 2 = 2开2闭（8脚）· 3 = 3开3闭（11脚）· 4 = 4开4闭（14脚）③ AB ── 功能类型· LB = 带指示灯· AB = 带指示灯 + 测试按钮④ 2 ── 有无指示灯· 1 = 无指示灯· 2 = 有指示灯⑤ BD ── 线圈电压代码线圈电压代码对照:

BD ─── DC 24V（最常用）JD ─── DC 12VB7 ─── AC 24VF7 ─── AC 120V（宽电压110~120V）P7 ─── AC 230V（宽电压220~230V）

━━━━━━━━━━━━━8脚接线（2开2闭）

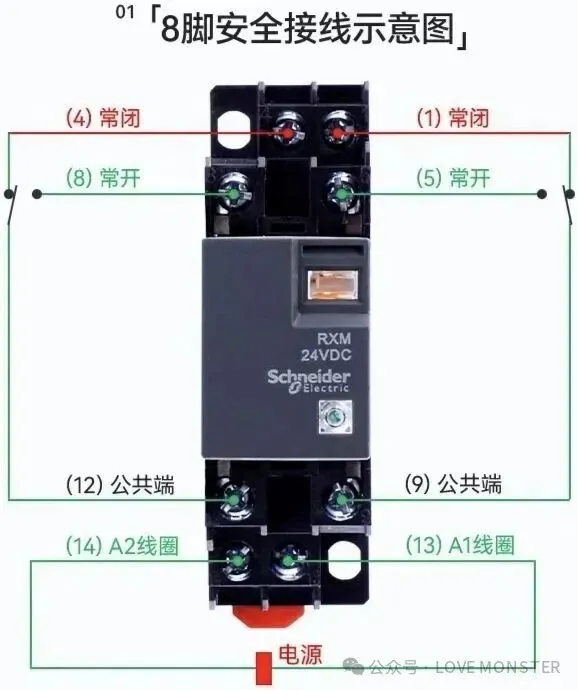

对应型号：RXM2AB2＊＊，配RXZE1M2C底座线圈侧（底部2脚）：· 13 ── A1线圈正极（+）· 14 ── A2线圈负极（-）触点侧（6脚）：· 1 和 4 ── 常闭触点（NC）· 5 和 8 ── 常开触点（NO）· 9 和 12 ── 公共端（COM）接法口诀：线圈得电 → 公共端断开常闭、接通常开线圈失电 → 公共端断开常开、恢复常闭━━━━━━━━━━━━━11脚接线（3开3闭）

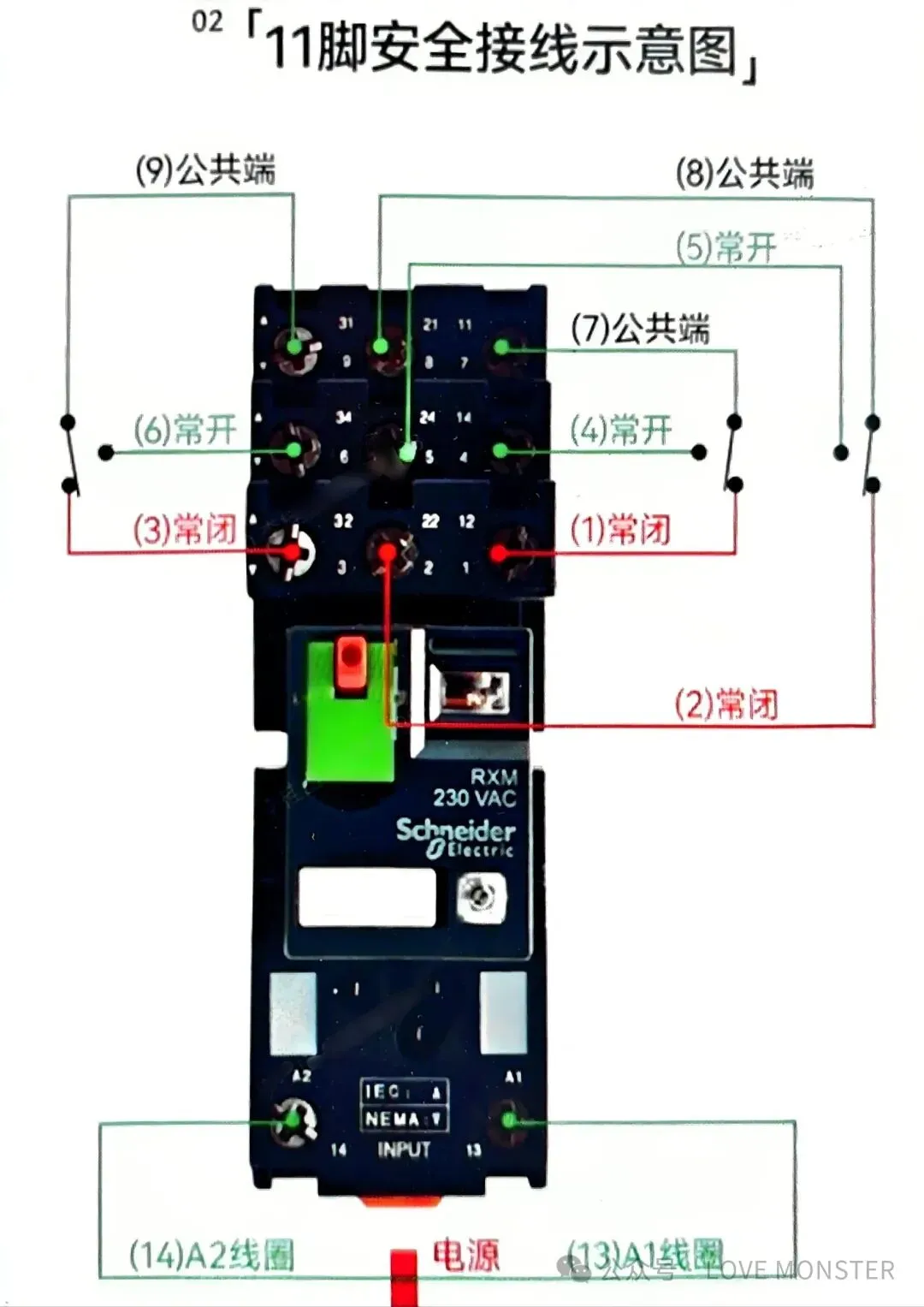

对应型号：RXM3AB2＊＊，配RXZE2S111M底座· 13 ── A1线圈· 14 ── A2线圈常闭： 1 · 2 · 3常开： 4 · 5 · 6公共端：7 · 8 · 9━━━━━━━━━━━━━14脚接线（4开4闭）

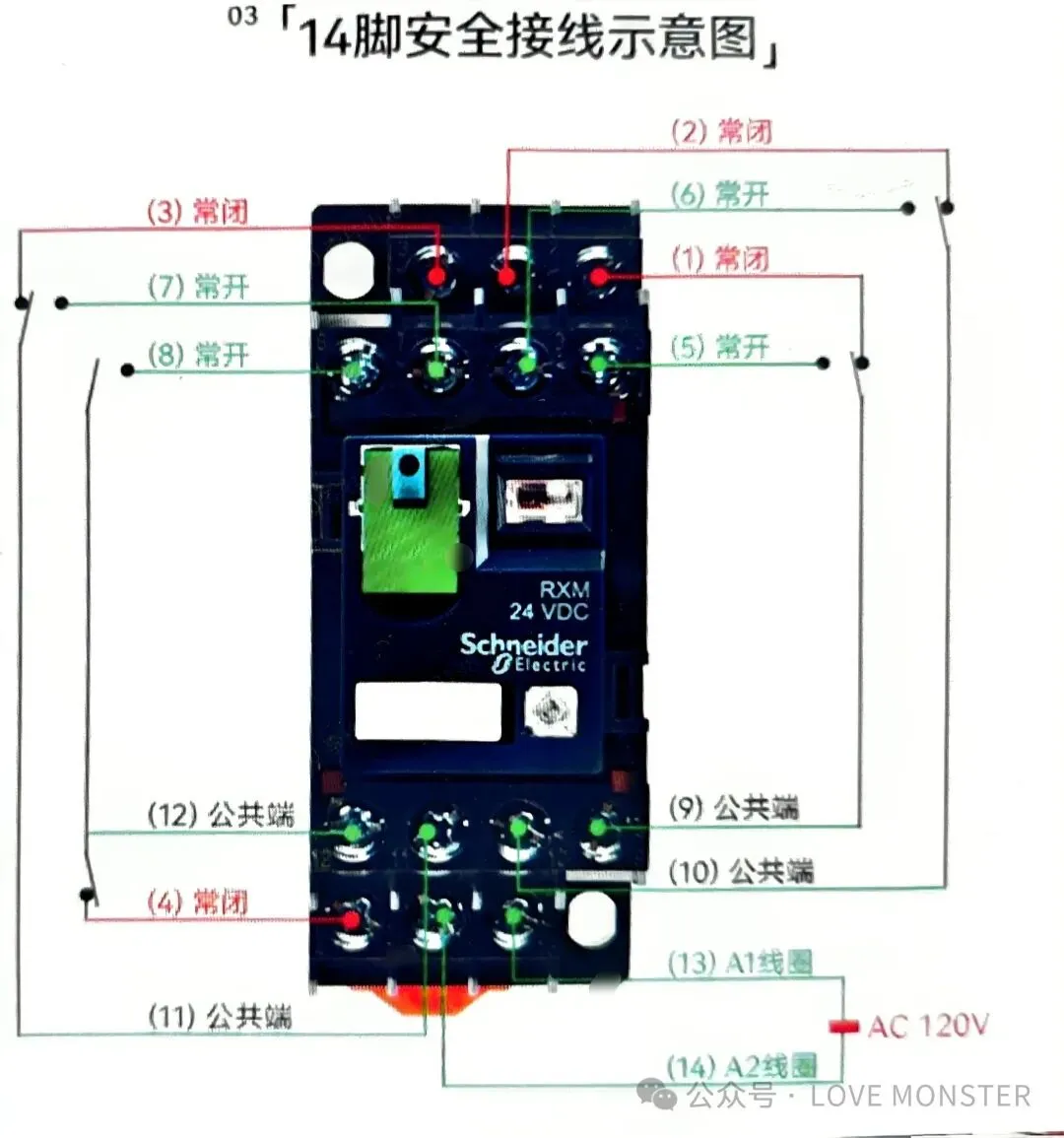

对应型号：RXM4AB2＊＊，配RXZE1M4C底座· 13 ── A1线圈· 14 ── A2线圈常闭： 1 · 2 · 3 · 4常开： 5 · 6 · 7 · 8公共端：9 · 10 · 11 · 12━━━━━━━━━━━━━初学必记4条底线① 线圈电压必须和电源一致DC24V的继电器插到AC220V上 → 一秒烧毁② 触点有电流上限RXM2AB2系列 ≤ 12A / 250VAC超过会烧触点 → 选RPM系列（15A）③ 8脚底座不能插14脚继电器脚数不同、脚距不同 → 插不进④ COM公共端和NO/NC触点是串联在负载回路里的两个接线点，不能直接接电源正负极。━━━━━━━━━━━━━基础接线示例场景：用PLC的DO模块控制一个220V指示灯① 确认继电器线圈是 DC24V（选BD代码）② 接线：· PLC输出24V+ → 继电器13脚（A1）· 24V- → 继电器14脚（A2）③ 负载侧：· 220V火线 → 继电器8脚（常开）· 继电器5脚（公共端）→ 指示灯一头· 指示灯另一头 → 220V零线④ 工作逻辑：PLC输出导通 → 继电器吸合 → 8和5接通 → 指示灯亮━━━━━━━━━━━━━跨品牌替代参考如果现场急用没有施耐德备件：· RXM2AB2＊＊ → 正泰CDZ952PLS / 欧姆龙MY2N-GS· RXM2LB2＊＊ → 正泰CDZ952PL / HH52P / 德力西JZX-22F(D)-2Z· RXM4AB2＊＊ → 正泰CDZ954PLS / 欧姆龙MY4N-GS· RPM22＊＊ → 正泰CDZ962PL / HH62P / 德力西JZX-13F(D)-2Z替换时注意核对线圈电压和底座脚数脚数不对装不上，电压不对立刻烧━━━━━━━━━━━━━一句话总结继电器就是"小电控制大电"的开关选型看电压，接线看脚号，触点别超载

安全第一，先断开电源验电后再接线

━━━━━━━━━━━━━━━━

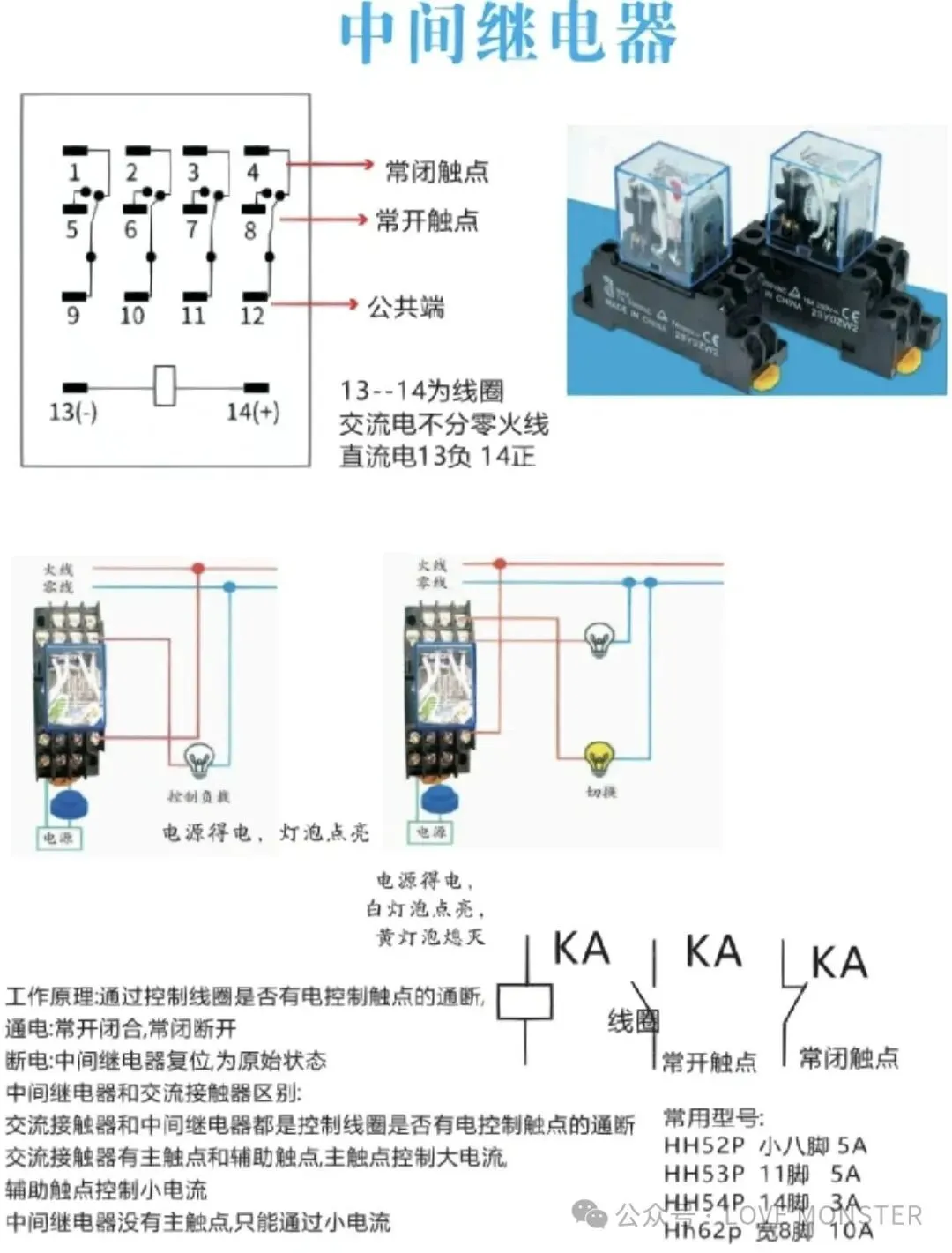

和交流接触器区别

▌电气符号: 中间继电器→KA

交流接触器→KM

▌中间继电器：信号中转，触点5A左右，无灭弧罩，用于扩容、隔离、多分信号，不能带大功率负载

▌交流接触器：控制动力负载，主触点大电流，带灭弧罩；分主触点（动力）+辅助触点（信号）

▌工控经典搭配（设备维修天天见到）

PLC输出 → 中间继电器线圈 → 中间继电器常开触点 → 交流接触器线圈 → 接触器主触点 → 三相电机

▌禁忌：中间继电器不能替代接触器带电机，容易烧触点

✧ ✧ ✧ ✧ ✧ ✧ ✧ ✧ ✧ ✧ ✧ ✧ ▌#工业自动化 #设备维修
