从入门到放弃，有时只差一次“下载失败”。
有多少朋友经历过这样的时刻：
看教程里大神行云流水，唰唰成功；自己操作却总在关键时刻弹窗提示【下载失败】。反复尝试一败再败，依然找不到问题所在，只剩下满脑海大写的WHY……

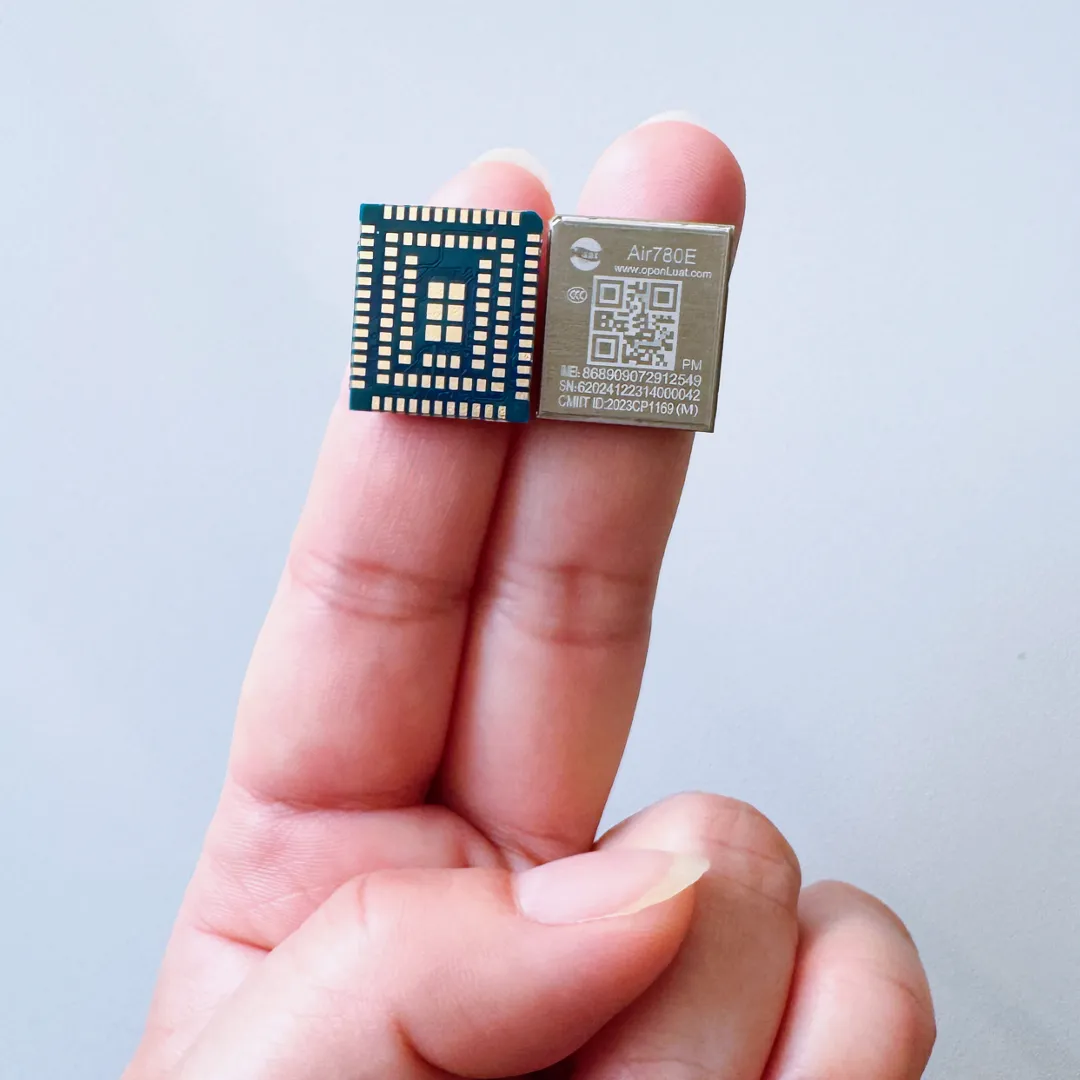

本文将以合宙低功耗系列模组Air780EPM为例，帮你系统梳理LuatOS开发下载流程中的关键环节与高频“雷区”。
一
LuatOS推荐的下载工具
工欲善其事必先利其器，针对不同阶段的核心需求，合宙提供了两款高效工具。
1.1 LuaTools工具
用于平时研发调试下载的工具，支持最新固件获取、固件打包、trace打印、单机烧录等功能。
LuaTools下载及使用说明详见：https://docs.openluat.com/air780epm/common/Luatools/
1.2 合宙量产烧录工具

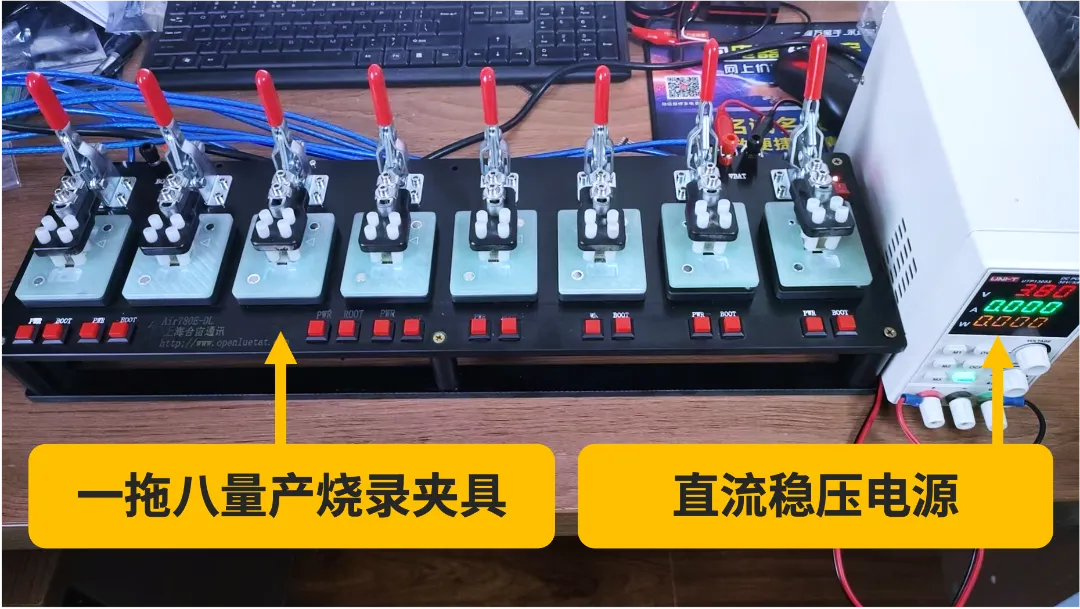

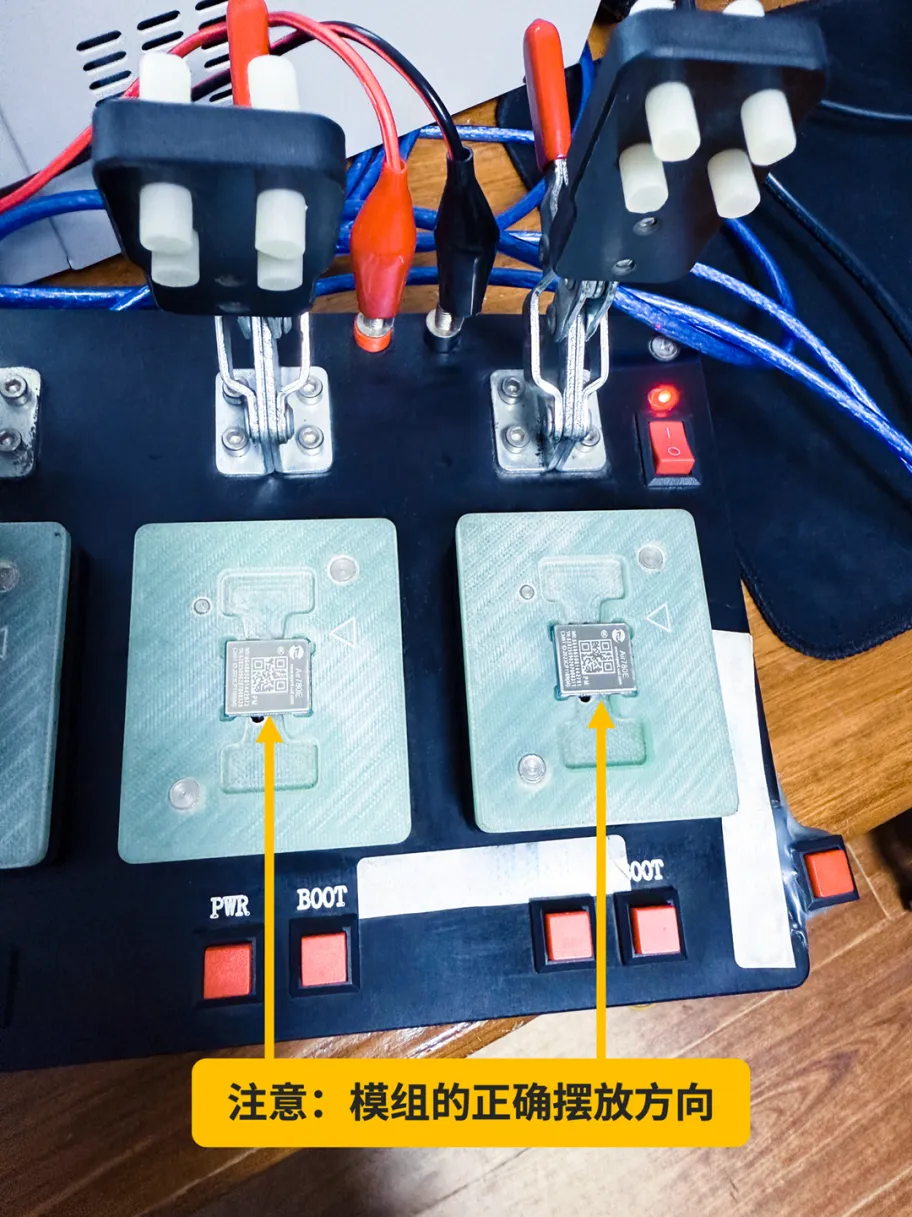

用于工厂批量生产下载的工具，专为产品批量烧录程序而设计开发的PC客户端软件，可搭配一拖八量产烧录夹具使用。
量产烧录工具下载及使用说明详见：https://docs.openluat.com/air780epm/common/Luat_productiontool/
二
支持的下载方式
Air780EPM系列模组支持以下三种下载方式，具体说明如下：
2.1 USB下载（推荐）
最为推荐且最保险的方式，适合上电即进入下载模式的场景，比如工厂批量下载。
经典操作步骤：
将LuaTools设置为下载界面；
将USB_BOOT与VDD_EXT短接，或者是按键形式，或者是二者的测试点临时短接；
按住开机键，或者直接将PWRKEY接地；
给模组上电（VBAT：3.3V‑4.35V）；
使用Win10及以上系统，并且USB 2.0速度较高，建议使用华米OV等手机官配的USB线。
特别说明：
开机状态下USB_BOOT与VDD_EXT短接不会让模组进入USB下载模式，必须重新上电才可以；
仅下载时才需要将USB_BOOT与VDD_EXT短接，否则将会导致模组进入USB下载模式而无法正常开机。
2.2 免BOOT下载
USB_BOOT不与VDD_EXT短接；常用于使用LuaTools研发调试的场景，要求模组必须先正常开机之后才能进入下载，存在一定失败概率。
特别说明：
模组在低功耗模式pm.WORK_MODE,1和PSM+模式pm.WORK_MODE,3下，无法使用这种方式下载，因为这两种模式下会将USB关闭。
2.3 UART下载
理论上支持，但LuatOS未开放，不建议尝试。
三
批量生产的最小系统要求

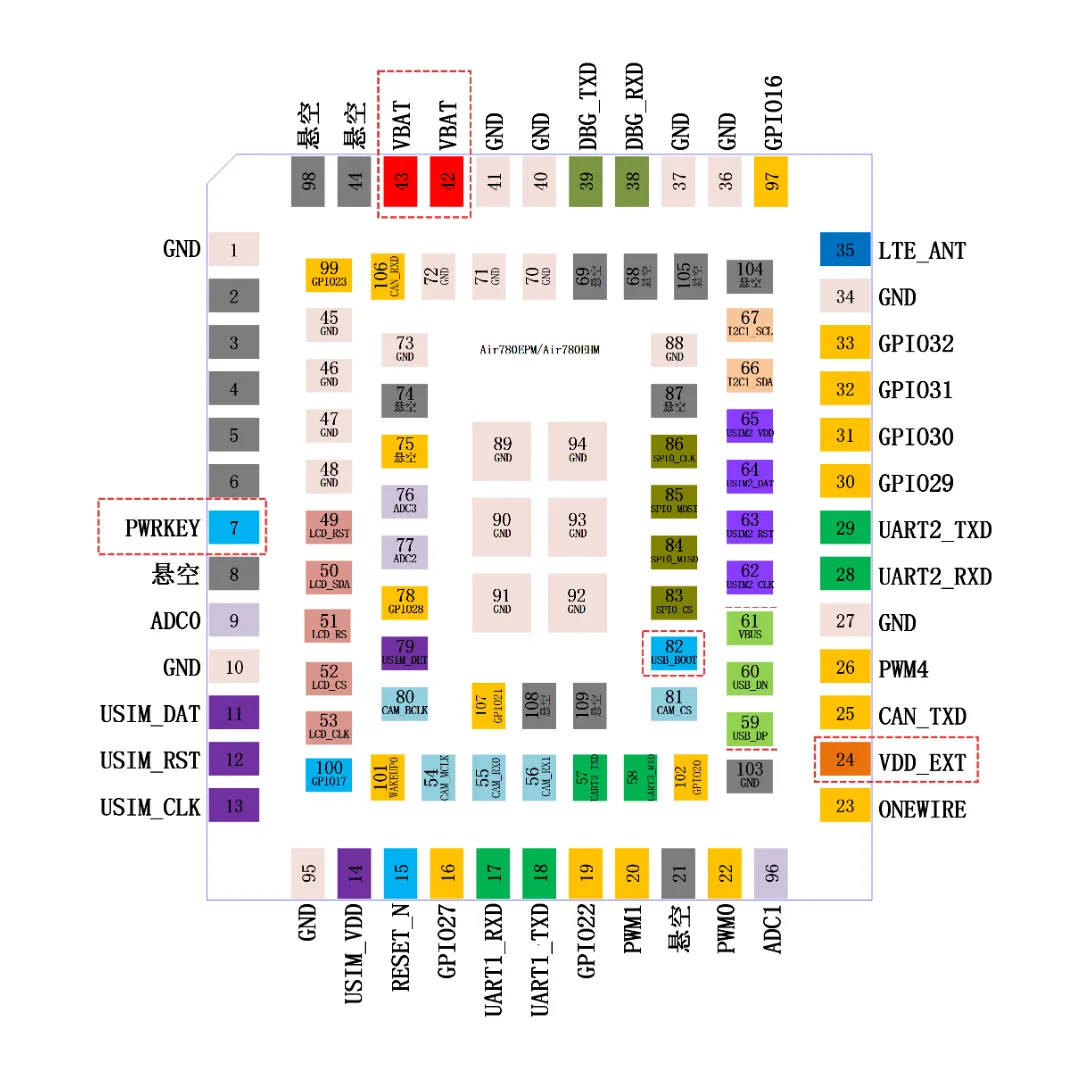

为实现稳定下载，PCB设计时必须引出以下8个测试点：
PWRKEY引出测试点，与GND测试点短接，实现上电即开机；
VDD_EXT引出测试点，与USB_BOOT短接以进入下载模式；
USB_BOOT引出测试点，与VDD_EXT测试点短接，实现上电开机即进入USB下载模式；
USB_DP/USB_DM/USB_VBUS引出测试点，或者引出到Type-C等USB接口，连接电脑的USB接口；
VBAT/GND供电范围3.3V-4.35V，数字电源供电时建议使用3.6V-3.8V。
▼ 特别提醒 ▼
在实际开发中，需要特别注意以下两点：
TVS保护
PCB引出测试点后使用顶针接触下载时容易引入静电，请注意保护。具体见PWRKEY、VDD_ETX、USB_BOOT、USB、VBAT等对应章节，了解如何加强TVS保护。
详细文档参见：https://docs.openluat.com/air780epm/product/air780exxpins/
再次强调！！！
任何时候都必须将用于下载的8个信号全部引出测试点，以便在需要下载时使用，并且USB_BOOT一定要引出；
FOTA升级更适合于批量出货后远程运维时的使用，不能因为FOTA而不保留USB线刷的方式。
四
常见问题及解决办法
在调试模组时，一些看似微小的设计疏忽或操作误区，往往会成为导致下载失败的“暗雷”。
4.1 USB通信不稳定
USB_DP/DM未差分走线或阻抗不匹配
USB信号线，即USB_DP和USB_DM，没有差分走线，也没有做90Ω阻抗匹配，导致USB信号变形严重，进而导致USB通信不正常；
TVS结电容过大（>0.5pF）
USB信号线，即USB_DP和USB_DM，使用的TVS结电容比较大，导致USB信号变形严重，进而导致USB通信不正常，这种情况下要把TVS拿掉进行验证；
特别说明！USB Full Speed速率较高，要求TVS的结电容一般在0.5pF以内，详见"USB接口"中的介绍：https://docs.openluat.com/air780epm/product/air780exxpins/
USB线上误加滤波电容
USB信号线，即USB_DP和USB_DM，错误的加上了滤波电容，一定要去掉才可以，否则会导致USB信号变形严重，进而导致USB通信不正常；
USB线材质量差（无屏蔽、阻抗高、过长）
连接模组与电脑的USB自身线材质量较差，要么没有做屏蔽，要么金属导线阻抗较大，要么既没有屏蔽、阻抗较大且线材又长，这些都有可能导致USB信号严重变形进而导致通信不正常。

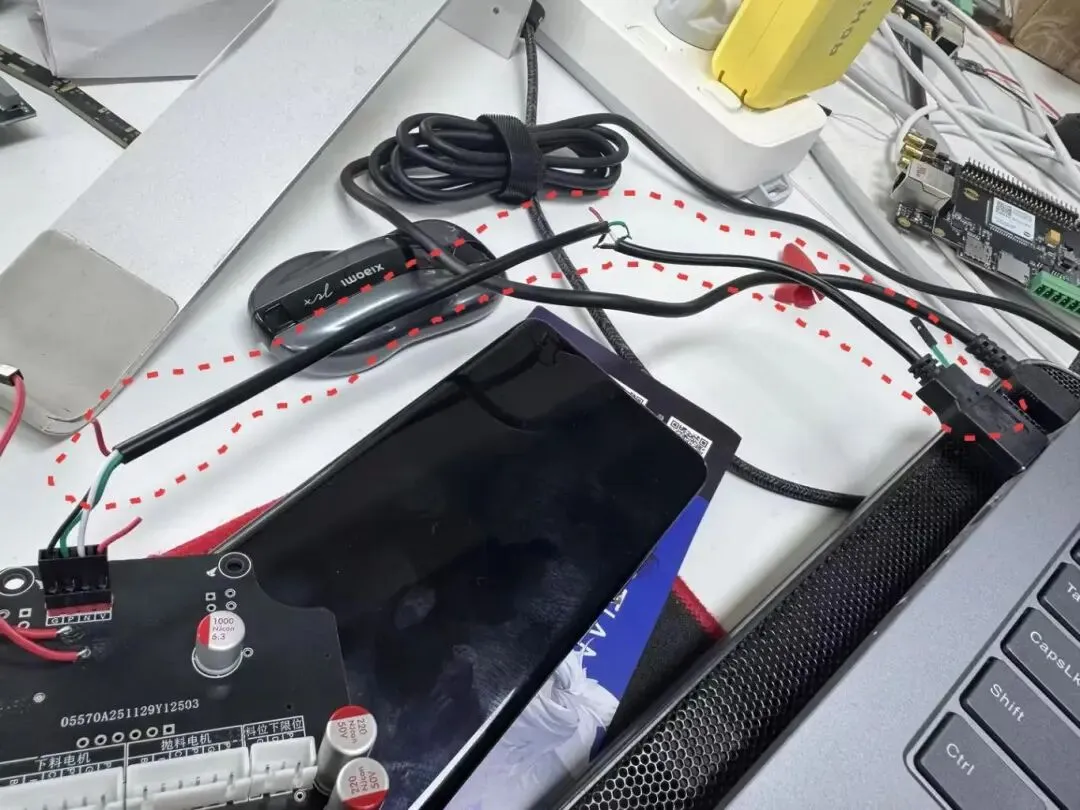

下面是我在实际解决客户问题中，将较长USB线剪短后可以通信的图片，供参考：
4.2 免BOOT下载失败
免BOOT下载也很容易踩雷：
模组未正常开机
免BOOT的前提是模组必须要先可以正常开机且未进入低功耗模式，之后才能免BOOT下载；否则，不将USB_BOOT与VDD_EXT短接是进入不了下载模式的。
免BOOT本身存在概率性失败
即便模组已经正常开机，免BOOT方式也有一定的失败概率。
4.3 将USB_BOOT与VDD_EXT短接了，USB线材也是非常好的线材，也换了电脑测试，还是不行，为什么？
切记！一定要在上电开机前，将USB_BOOT与VDD_EXT短接。
然后再上电开机，才能让模组进入USB下载模式（上电开机后再将USB_BOOT与VDD_EXT短接没有任何作用）；经典操作步骤参考上文2.1说明。
今天的内容就分享到这里了，欢迎加技术交流群共同探讨。
