Excel高级进度条教程|带发光滑轮标记的项目进度图,汇报直接封神!

普通的条形进度条只能看个大概比例？今天教你做带发光滑轮标记的双向进度条，不仅能清晰区分「已完成/未完成」进度，还能用带高光效果的滑轮精准定位进度节点，搭配百分比标签，数据一眼看懂！

不管是工程进度、电商项目、运营计划还是员工目标，职场汇报直接套用，老板看了都夸专业！

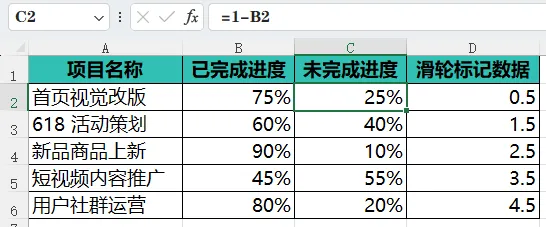

本例以「电商月度运营项目进度追踪」为案例，准备出下面的数据。

数据列说明（关键逻辑）

1. 已完成进度：项目当前完成比例，直接填写百分比即可

2. 未完成进度：剩余未完成比例，用公式自动生成，无需手动算

3. 公式：=1-B2，下拉填充整列，自动计算1-已完成进度

4. 滑轮标记数据：等差序列（0.5/1.5/2.5...），用来给散点图定位Y轴，让滑轮刚好落在每个进度条的中间位置

下面介绍的操作步骤，逻辑闭环，Excel版本通用度很高。

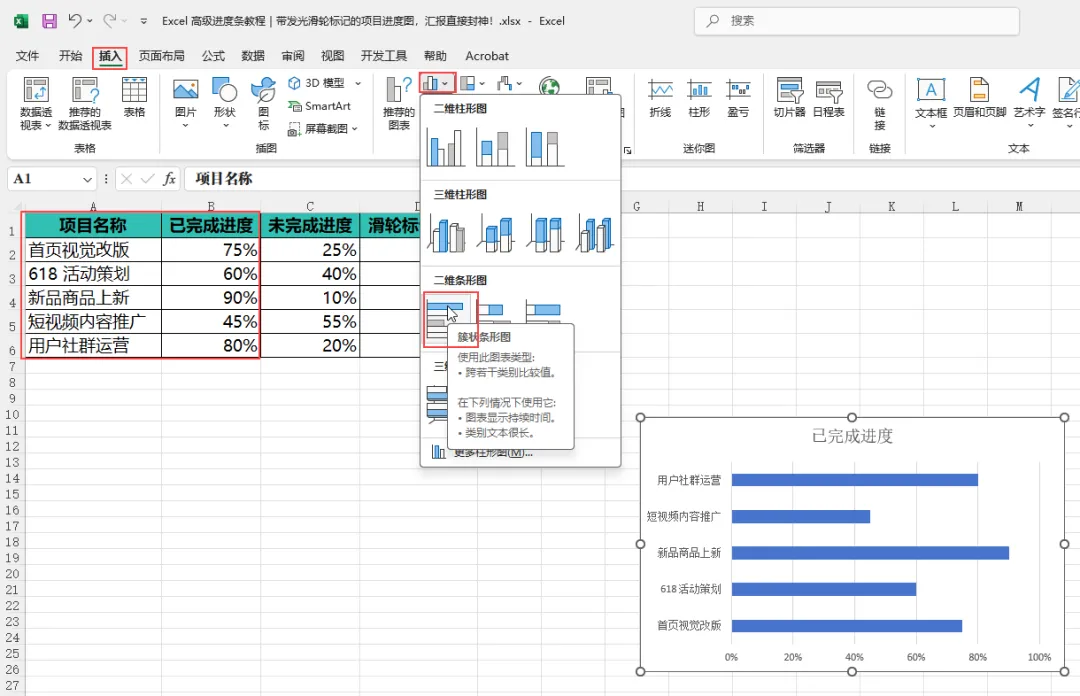

1. 选中表格中 【项目名称】+【已完成进度】 两列数据

2. 单击顶部菜单栏【插入】→【图表】→【条形图】→ 簇状条形图

3. Excel会自动生成基础条形图，Y 轴为项目名称，X 轴为进度百分比

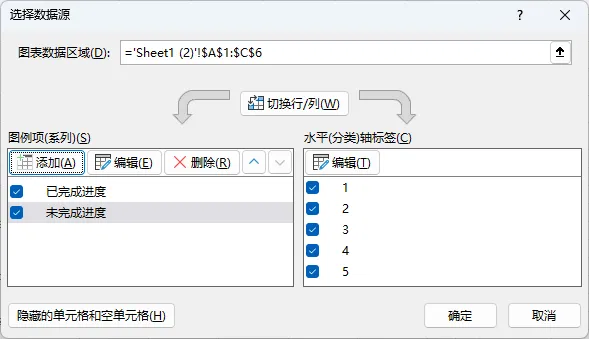

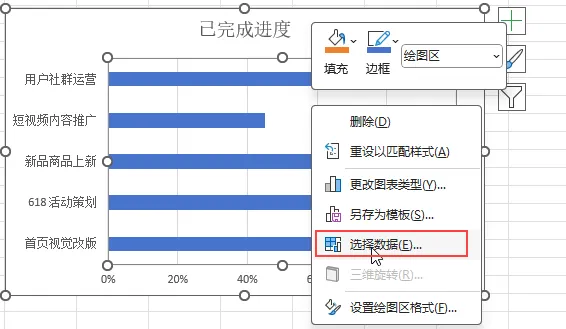

1. 右键单击图表空白处 → 选择【选择数据】

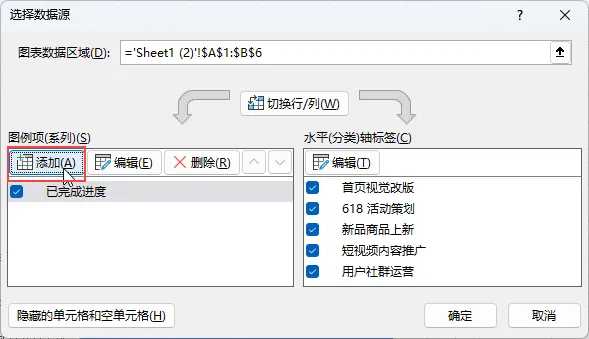

2. 在弹出的窗口中，单击【添加】：

• 系列名称：选择 C1 单元格（“未完成进度”）

• 系列值：选择 C2:C6 单元格（所有未完成进度数据）

1. 单击【确定】，图表中会新增橙色的 “未完成进度” 条形，此时是并列显示，下一步调整类型

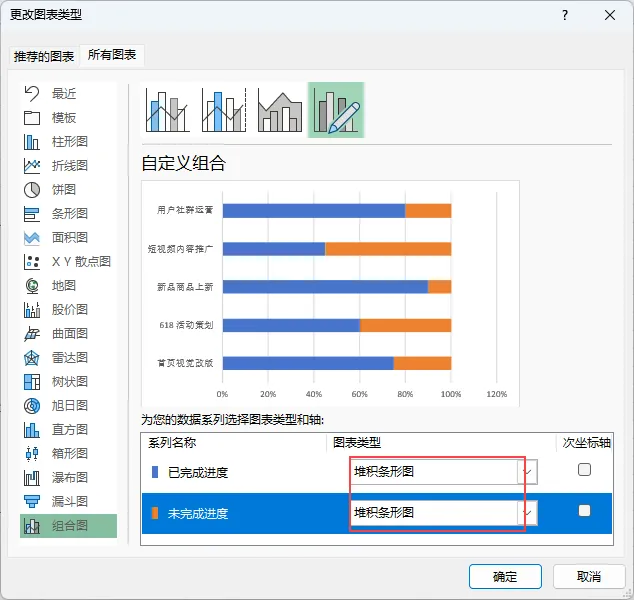

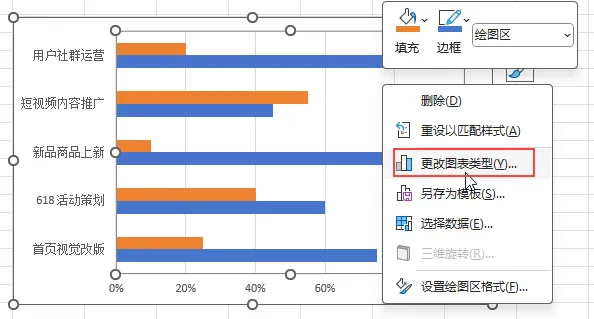

• 右键单击图表 → 选择【更改图表类型】

• 在窗口中，找到「已完成进度」和「未完成进度」两个系列，都设置为 堆积条形图

• 单击【确定】，此时两个系列会合并成完整的双向进度条：蓝色为已完成，橙色为未完成，总长度 100%

1. 再次右击图表 →【选择数据】→【添加】：

• 系列名称：选择 D1 单元格（“滑轮标记数据”）

• 系列值：选择 D2:D6 单元格（等差数据）

1. 单击【确定】，此时图表会新增一个条形系列，下一步改成散点图

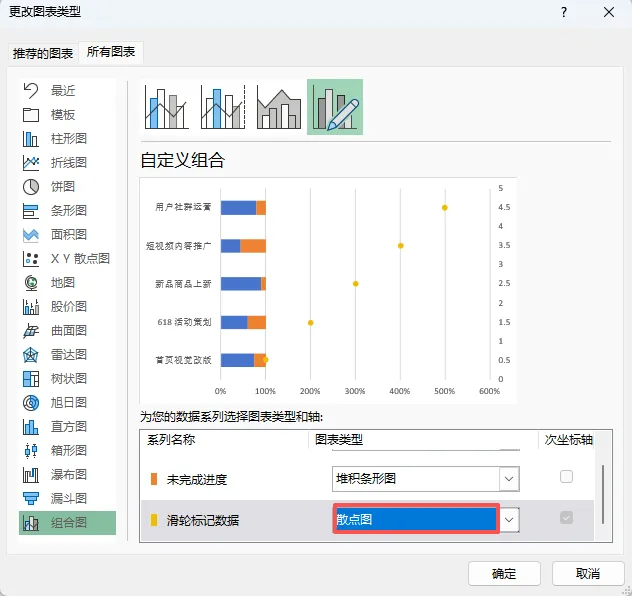

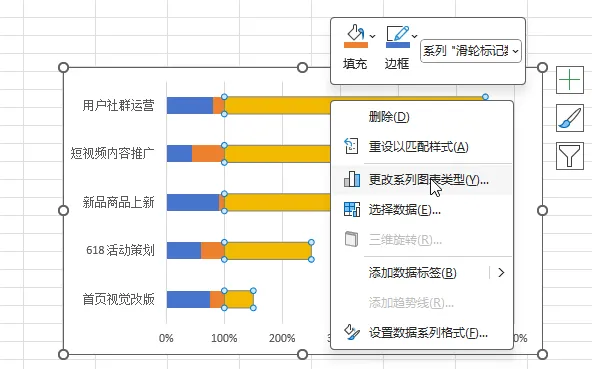

1. 右击「滑轮标记」系列 →【更改图表类型】，切换到「组合图」视图

2. 找到「滑轮标记数据」系列，图表类型选择 散点图

3. 单击【确定】，此时图表会出现散点，接下来调整散点的 X/Y 轴数据

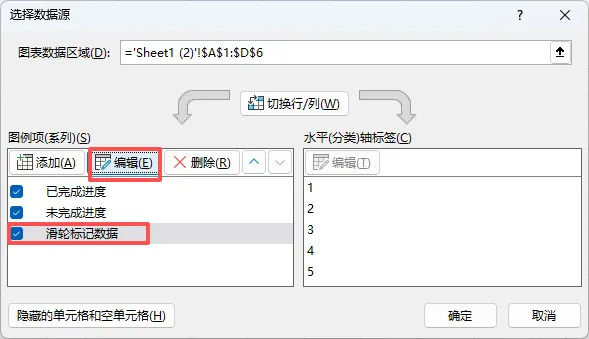

1. 右键图表 →【选择数据】，找到「滑轮标记数据」系列，单击【编辑】按钮

2. 在编辑窗口中设置：

• X 轴系列值：选择 B2:B6 单元格（已完成进度数据）

• Y 轴系列值：选择 D2:D6 单元格（滑轮标记数据）

1.  单击【确定】按钮，此时散点会自动移动到「已完成进度」的末端，刚好落在进度条的节点上

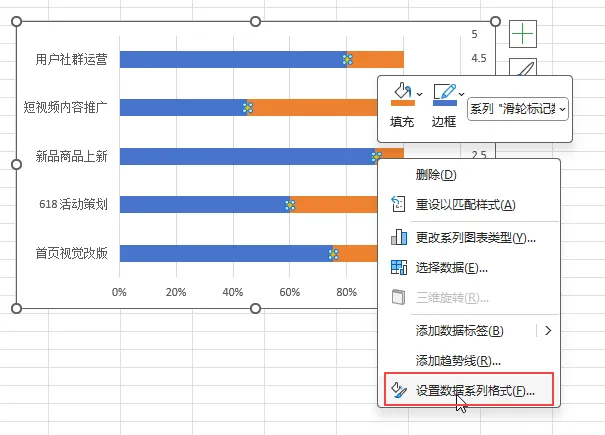

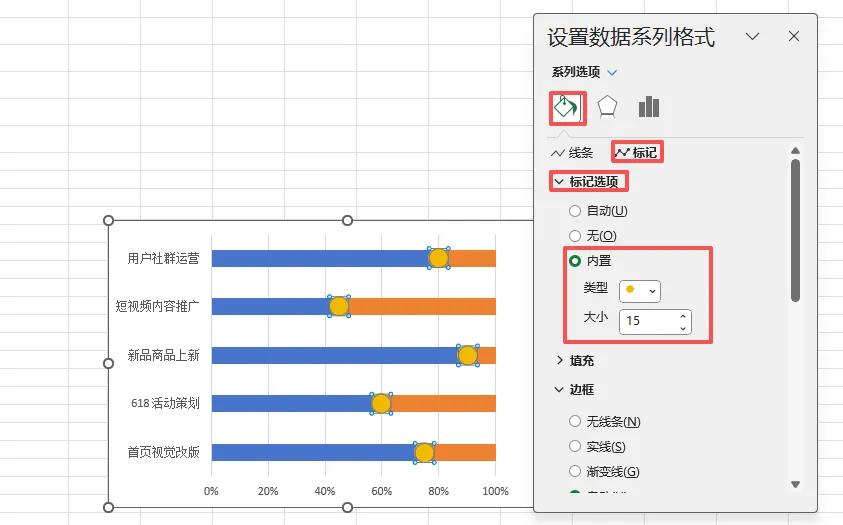

1. 选中任意一个散点 → 右侧【设置数据系列格式】面板打开

2. 选择【填充与线条】→【标记】→【标记选项】，设置：

• 标记类型：内置 → 圆形

• 大小：15（根据图表尺寸调整）

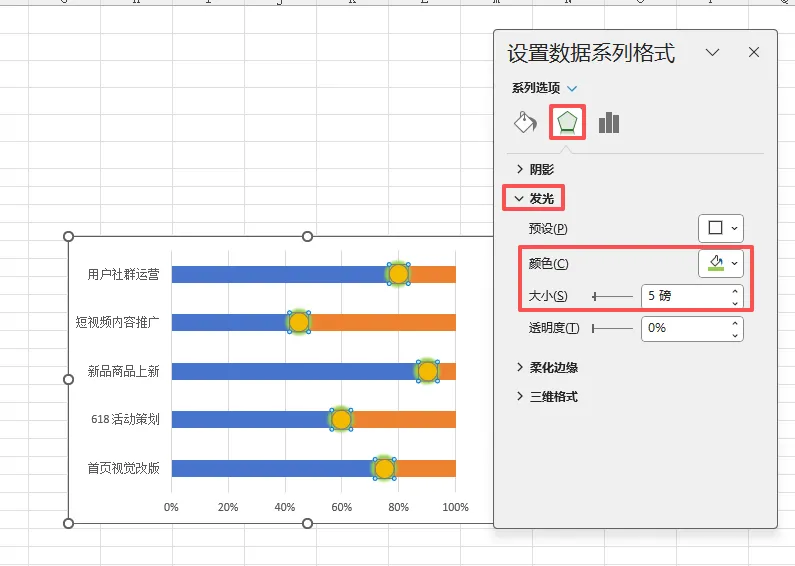

1. 单击【效果】→【发光】，设置：

• 预设：中等发光

• 颜色：黄色 / 绿色（模拟高光效果）

• 大小：5-10 磅，模拟滑轮的光晕质感

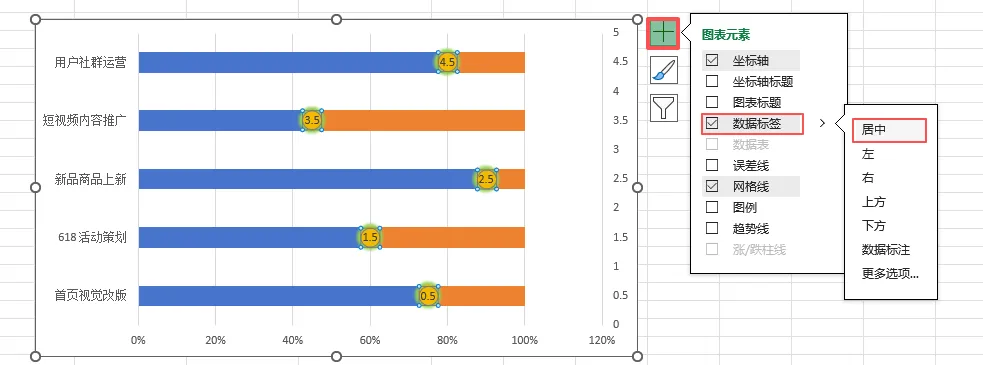

1. 选中散点系列 → 单击图表右上角【图表元素】→【数据标签】→【居中】

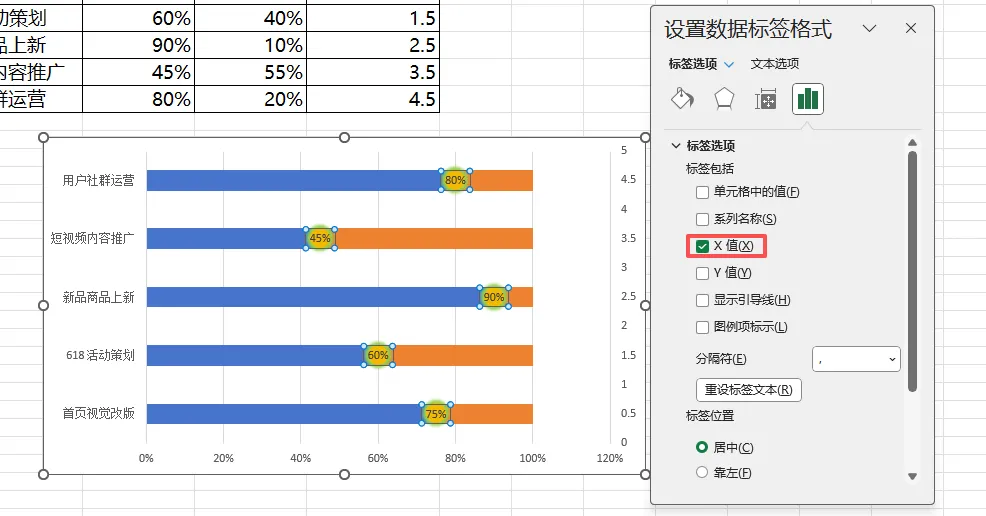

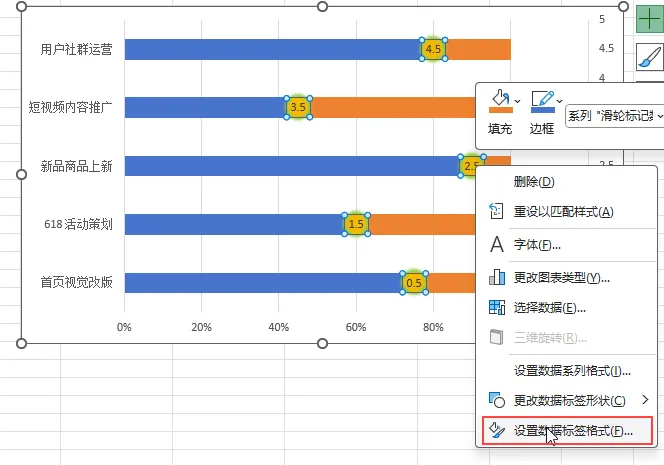

2. 右键单击数据标签 →【设置数据标签格式】，勾选：

• 仅显示「X 值」（也就是已完成进度百分比）

• 取消 Y 值、系列名称等多余选项

1. 选中「已完成进度」条形 → 右侧面板设置：

• 填充：商务蓝色（或自定义品牌色）

• 边框：无线条

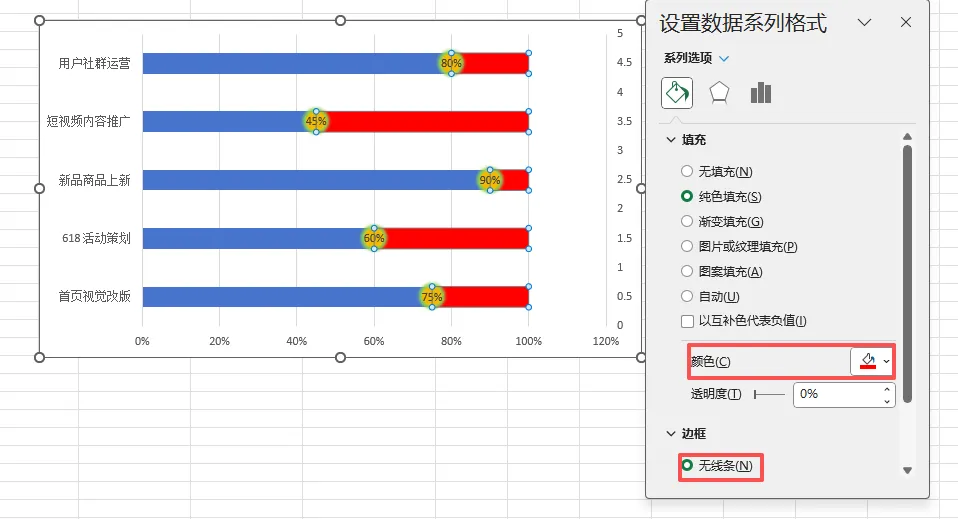

1. 选中「未完成进度」条形 → 设置：

• 填充：浅红色（和已完成进度区分开）

• 边框：无线条

1. 删除余的网格线、次坐标轴垂直(值)轴

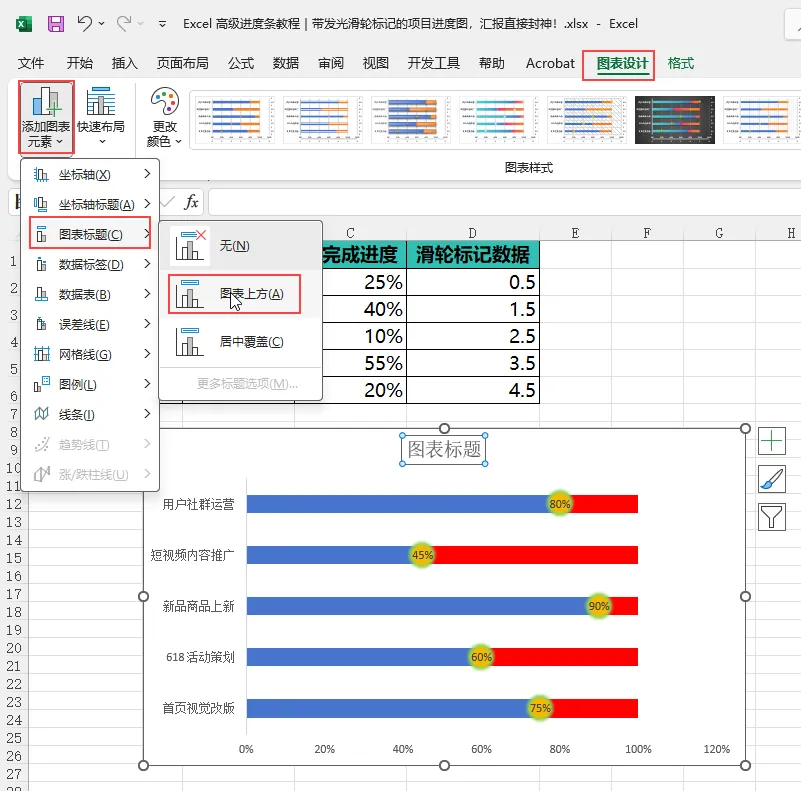

2. 添加图表标题在图表上方

3. 修改图表标题为「电商月度运营项目进度追踪」，调整所有文本的字体、字号，整体排版协调
