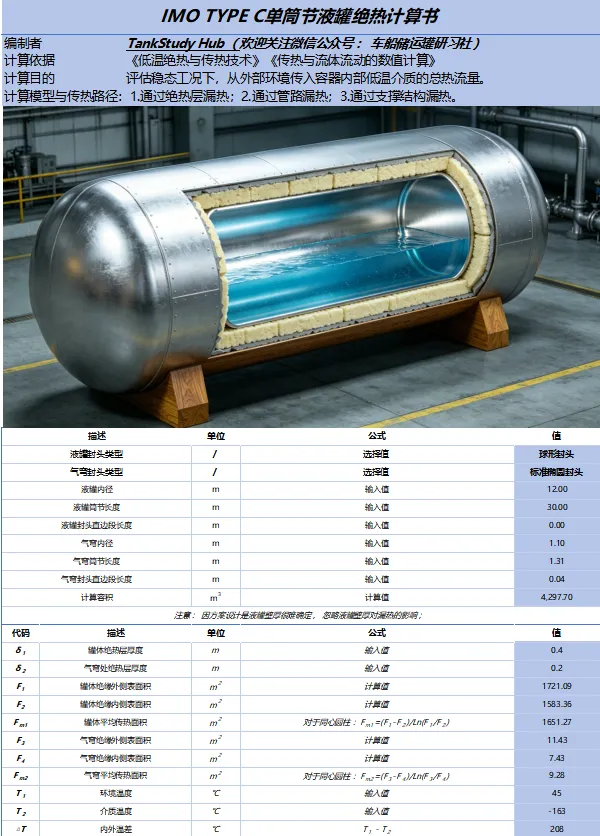

深冷绝热大拆解 | 附Excel绝热计算模板

深冷压力容器内部与外部环境之间的温差可达200℃以上。如何有效控制热量从外部环境向低温介质的传递，是深冷压力容器设计的核心问题。本文从传热学基本原理出发，结合有限元分析方法和实际工程措施，拆解深冷压力容器的热设计。

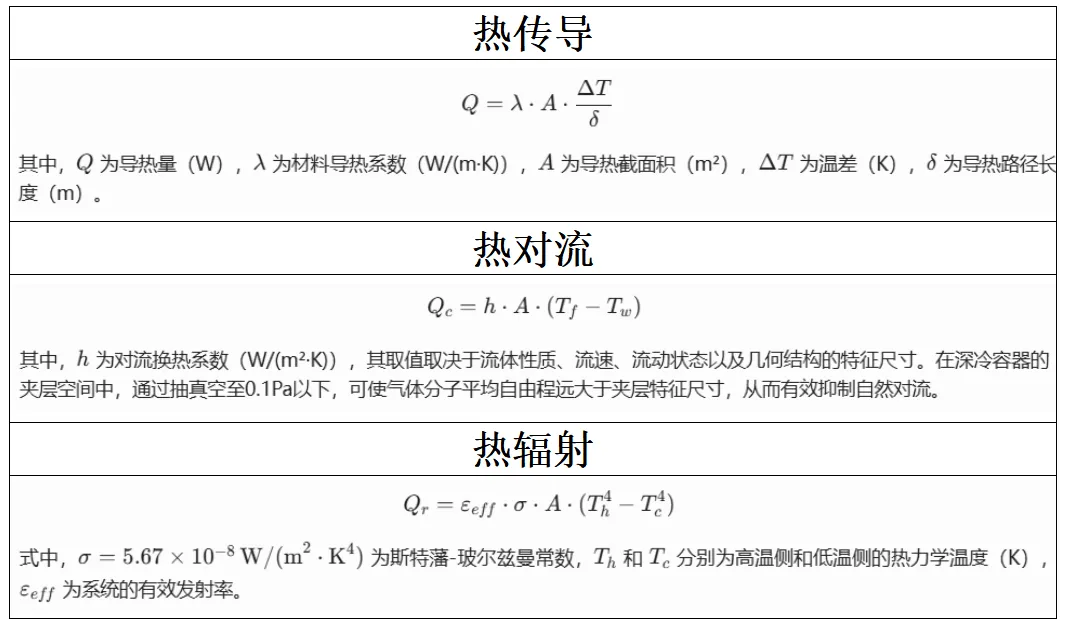

热量传递的三种基本方式及理论模型

热量传递遵循传热学的三个基本途径：热传导、热对流和热辐射。在实际工程中，这三种方式往往同时存在，但在不同结构区域和工况下，各自的贡献权重存在显著差异。

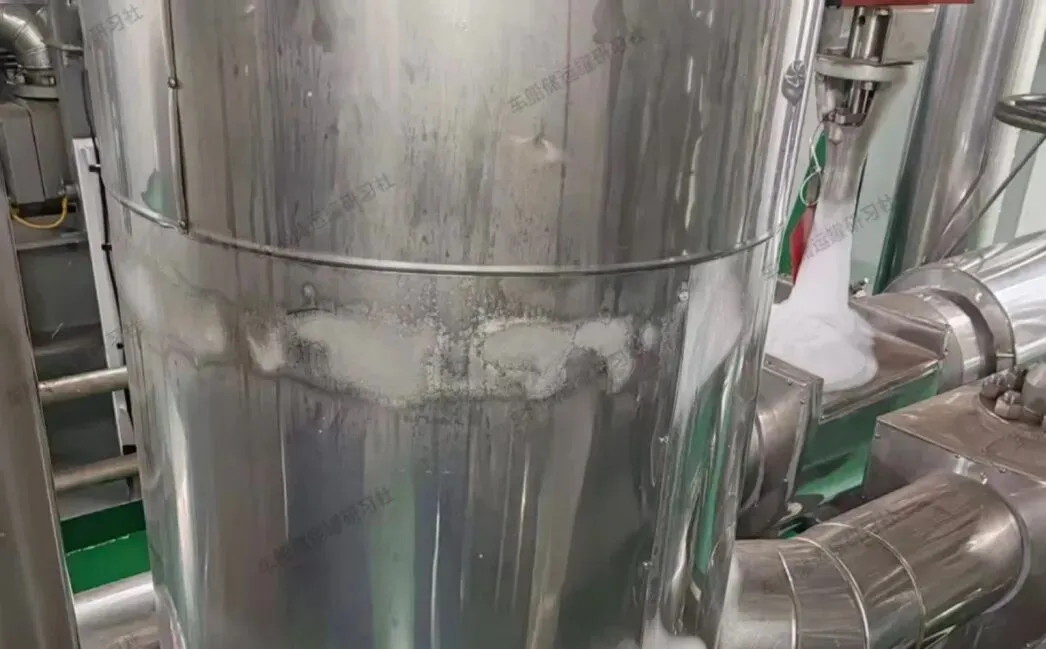

热传导是固体内部或固体之间因温度梯度而产生的热量传递现象。在深冷压力容器中，热传导主要发生在内容器与外界的支撑结构、管路连接件等刚性连接部位。降低热传导量的途径包括：选用低导热系数的材料、减小导热截面积、增加导热路径长度。在支撑结构设计中，这些原则被综合运用。

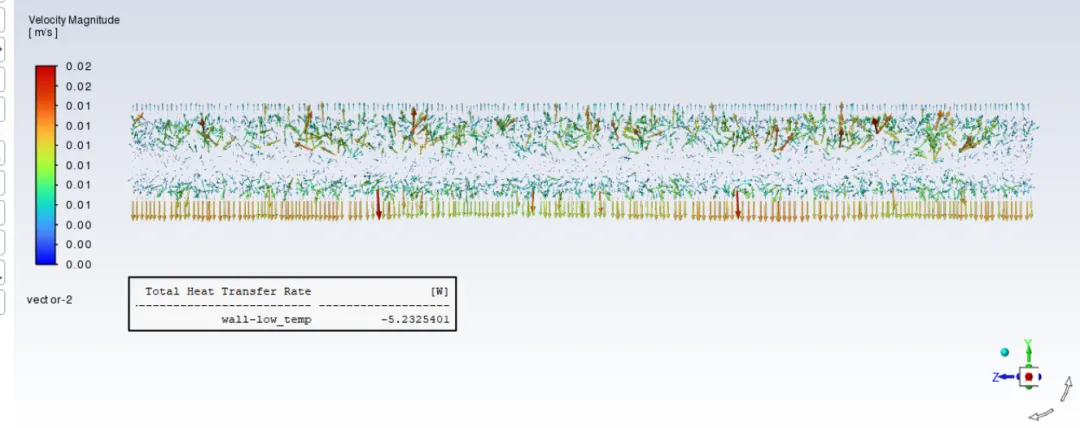

热对流根据牛顿冷却定律，对流换热系数其取值取决于流体性质、流速、流动状态以及几何结构的特征尺寸。在深冷容器的夹层空间中,通过抽真空至0.1Pa以下,可使气体分子平均自由程远大于夹层特征尺寸,从而有效抑制自然对流。

热辐射在真空绝热夹层中，由于气体分子极度稀薄，热传导和对流的贡献大幅降低，热辐射成为主要的传热方式。

特别注意的是辐射计算公式里T是绝对温度 (K)，摄氏温度不能直接四次方，会产生巨大误差。

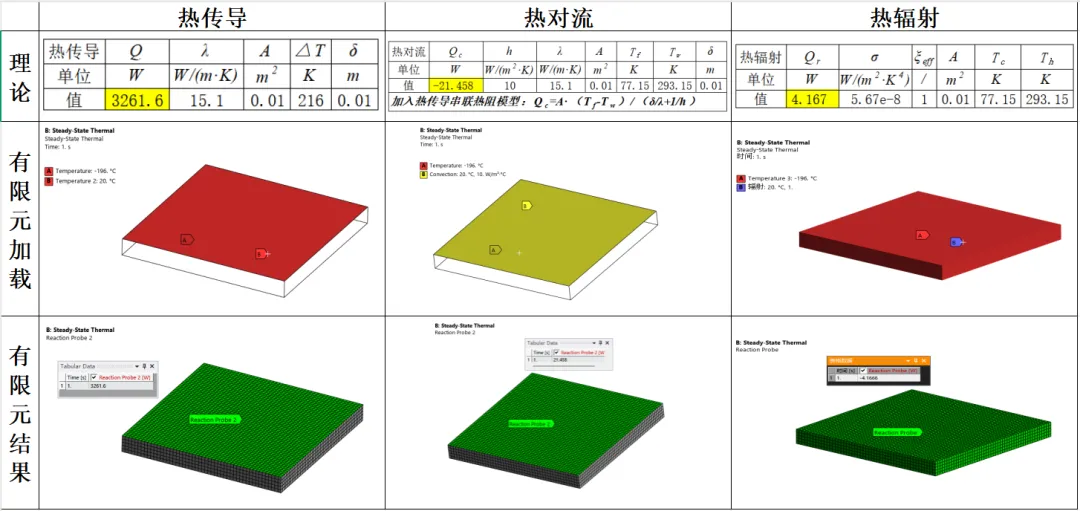

有限元分析与理论公式的对照

理论公式提供了快速估算热负荷的手段，与仿真计算结果完全吻合。但实际工程结构往往存在复杂的几何形状。有限元法（FEM）能够弥补理论公式在复杂工况下的局限性。

在实际工程中，理论公式与有限元法并非相互替代，而是互为补充的。公式法适用于初步设计阶段和快速校核，有限元法适用于详细设计阶段和复杂工况的精确评估。两者的结合使用，能够在保证设计效率的同时，提高计算精度和可靠性。

工程应用中的热设计措施

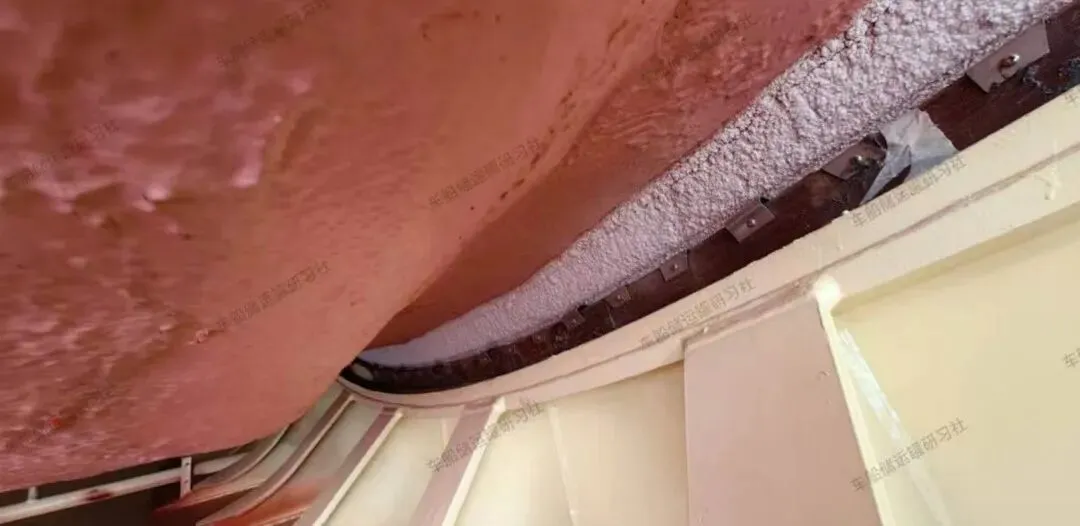

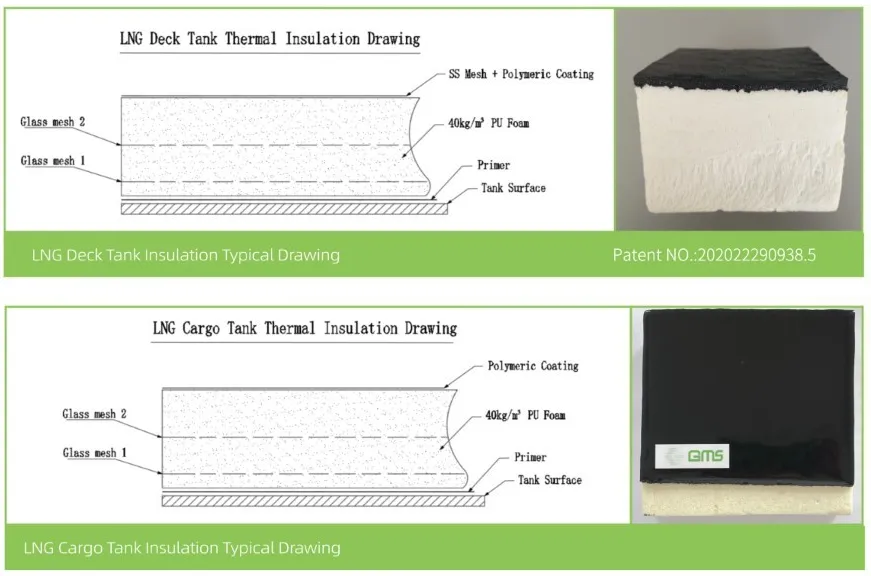

PUF/PIR绝热层结构给深冷容器穿上厚外套是船用燃料罐、货罐的常用绝热方案。但是，当储罐容积过小时，介质蓄冷量不足，导致维持时间不能满足实际使用要求，此时需要绝热效果更加优异的方案。（通常以600m³为界，当然也有例外，见已知最大真空绝热船用燃料罐：印度770m³海工标杆解析）

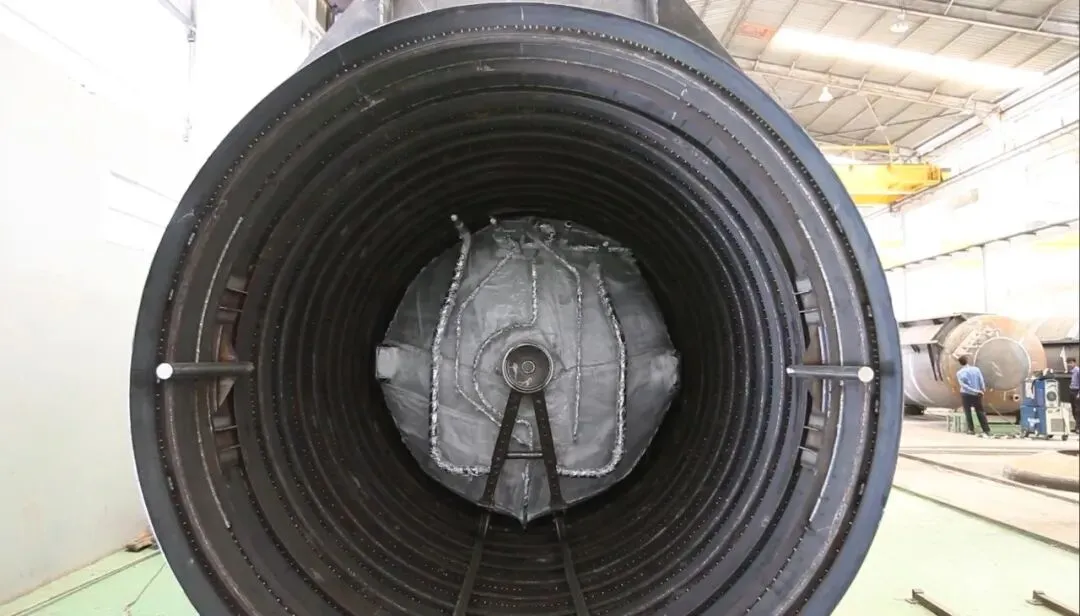

真空复合绝热结构：高真空多层绝热和真空粉末绝热是常见的冷冻液化气体介质的深冷容器的常见方案。其中高真空多层绝热方案其核心结构包括：高真空夹层、多层反射屏（通常为铝箔）以及隔热层（如玻璃纤维纸）。

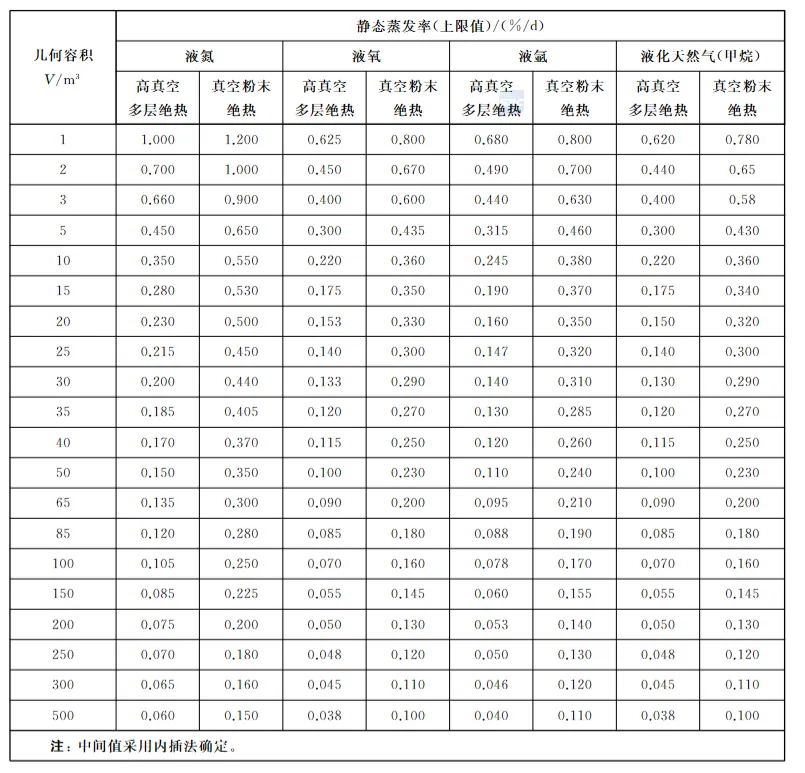

根据GB/T 18442.3中规定，静态蒸发率应符合：

由上图可以很显然的得出，真空粉末绝热的绝热性能略差于高真空多层绝热，所以普遍应用于对液罐重量不敏感且绝热性能要求不极致的场景。如陆用固定式容器、船用燃料罐等，并且在船用罐的使用过程中也可以带来另一个非常显著的好处，即不会因为真空失效导致绝热性能极具下降后造成低温对船体结构的损伤。但是要注意绝热粉末的沉底导致顶部中空，必须要填充绝热棉。

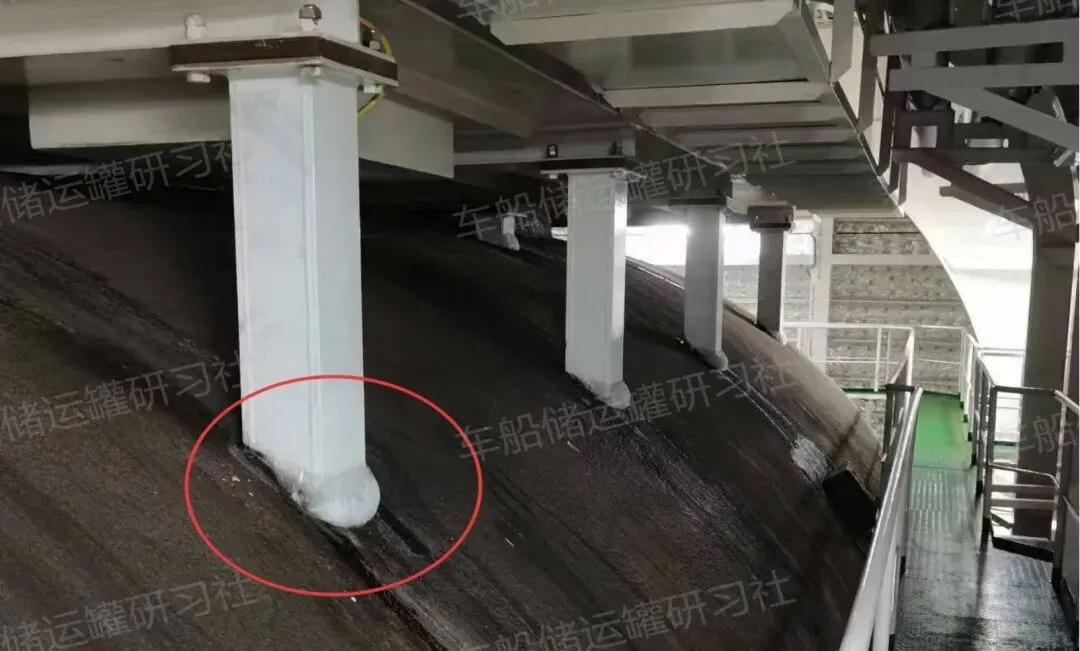

支撑结构的热桥控制：支撑结构是漏热的主要路径。工程上通常采用细长拉带、吊杆结构或迷宫式支撑结构，以增加导热路径长度、减小截面积。材料选择遵循“强度传导比”最小化原则——即材料强度与导热系数的比值尽量小。同样降低支撑材料的热导率也是非常有效的工程措施，常用材料如环氧玻璃钢、层压木、碳纤维等。

主动制冷支撑技术：对于高绝热要求的超低温容器，近年出现了主动式制冷支撑方案。液氮循环系统通过热传递围板将冷量传导至防热辐射绝热屏，形成“冷屏”效果。通过冷屏代替外部环境，降低热传递的温差，可以十分有效的较低漏热，尤其对潜热值低的介质十分有效。
