大家好，今天对 自动布桩 插件进行了大版本更新，升级到3.0，插件新增沿线布桩和编号功能，并修复了若干BUG。
插件仍使用 Autolisp 进行编写，支持AutoCAD、中望CAD、浩辰CAD，下面进行介绍。
➤ 时间：2026年6月17日
➤ 更新内容：
1、ZDBZ_CJPBZ(自动布桩)命令修改为 QYBZ_CJPBZ(区域布桩)并在其中增加OCS支持，修复绘制桩位圆把WCS和OCS混淆的问题(虽然该问题对结果没有影响)；
2、新增检查桩参数是否输入正确的功能；
3、增加YXBZ_CJPBZ(沿线布桩)、YXBH_CJPBZ(沿线编号)功能，支持UCS坐标系。
➤ 功能介绍：
1、沿多段线(LWPOLYLINE)方向布设桩位(CIRCLE)；
2、支持闭合与非闭合多段线；
3、支持含有曲线的多段线，插件会自动根据桩间距反算出曲线间距进行布桩，桩位虽然布设在曲线上，但是仍保证直线间距为设计要求；
4、参数控制支持加密角桩间距、中间桩间距的设置，当加密角桩间距设为0时，不设置加密角桩；
5、角桩放置在"CJP_JZ"图层，颜色为红色；加密角桩放置在"CJP_JMJZ"图层，颜色为洋红色；中间桩放置在"CJP_ZJZ"图层，颜色为蓝色；
6、支持选段布桩(只布设多段线的选定段，适用于不同段桩基半径和间距不同的情况)和全线布桩(整个多段线一次性全部布桩，适用于桩基半径和间距完全相同的情况)；
7、支持强制中间桩平均分布功能：当设计的中间桩间距不能保证所有的中间桩平均分布式，勾选此功能会根据中间桩数量强制重新计算间距(增大或减小间距两种方式)，使中间桩平均分布。

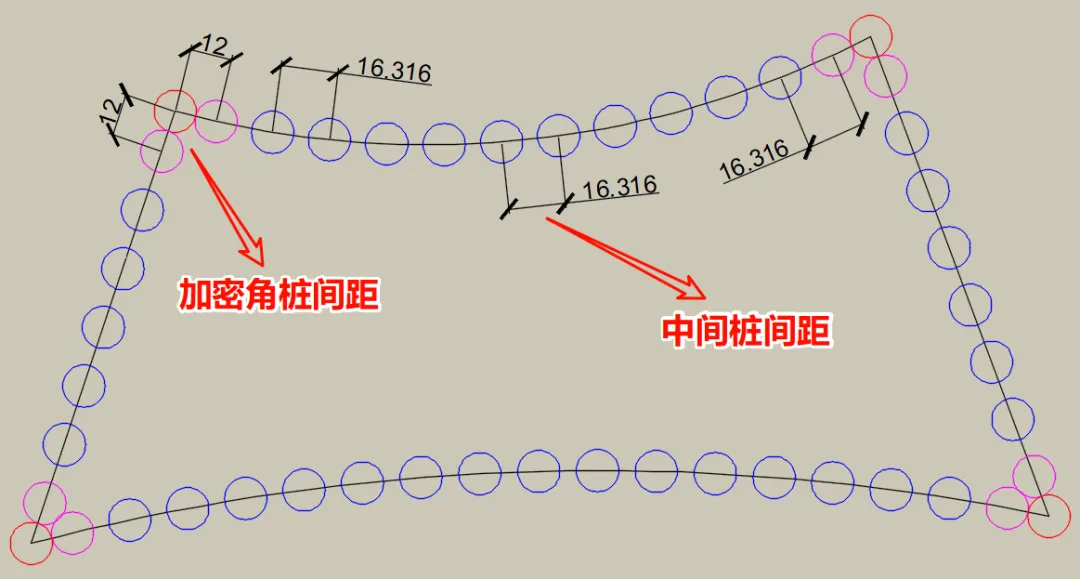

图1：闭合多段线布桩

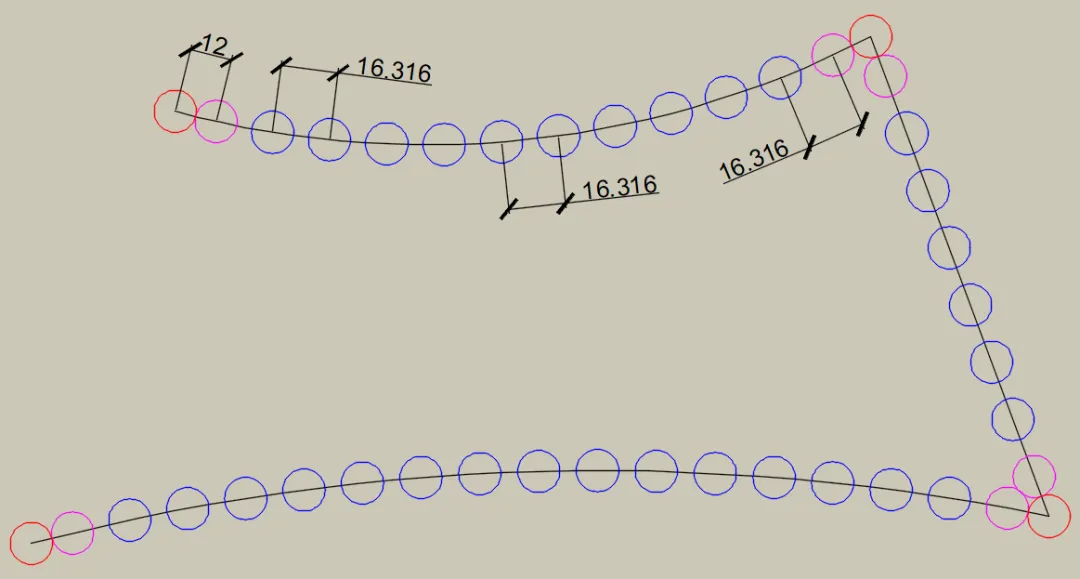

图2：非闭合多段线布桩

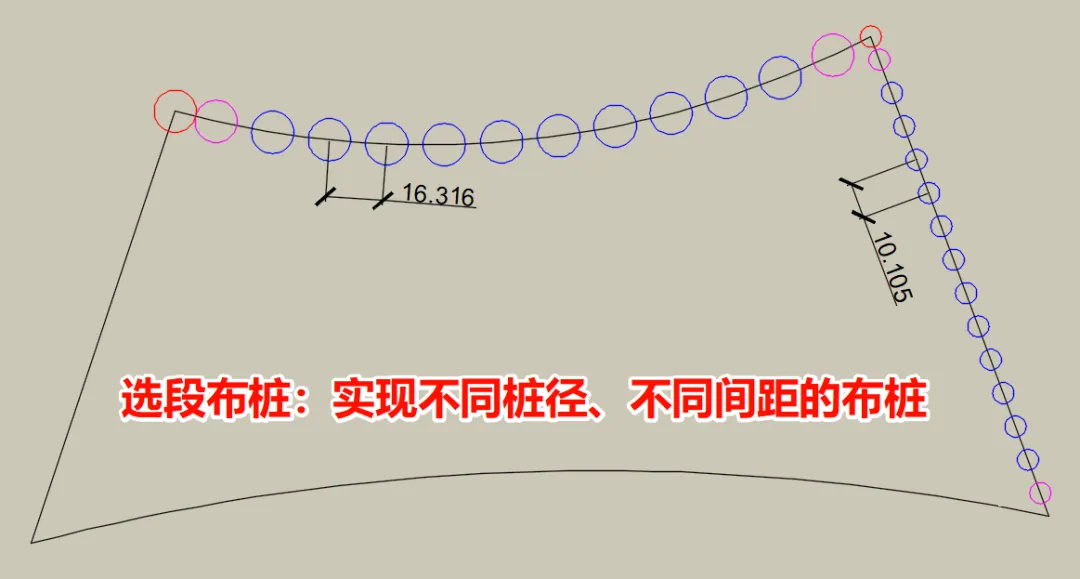

图3：选段布桩
➤ 功能介绍：
1、沿多段线(LWPOLYLINE)方向对桩位(CIRCLE)进行编号；
2、支持统一编号(全部桩位沿多段线方向顺序递增编号)与分段编号(根据每个线段采用段号+段内号的形式进行编号)。
3、支持添加前缀与后缀；
4、支持指定起始序号。

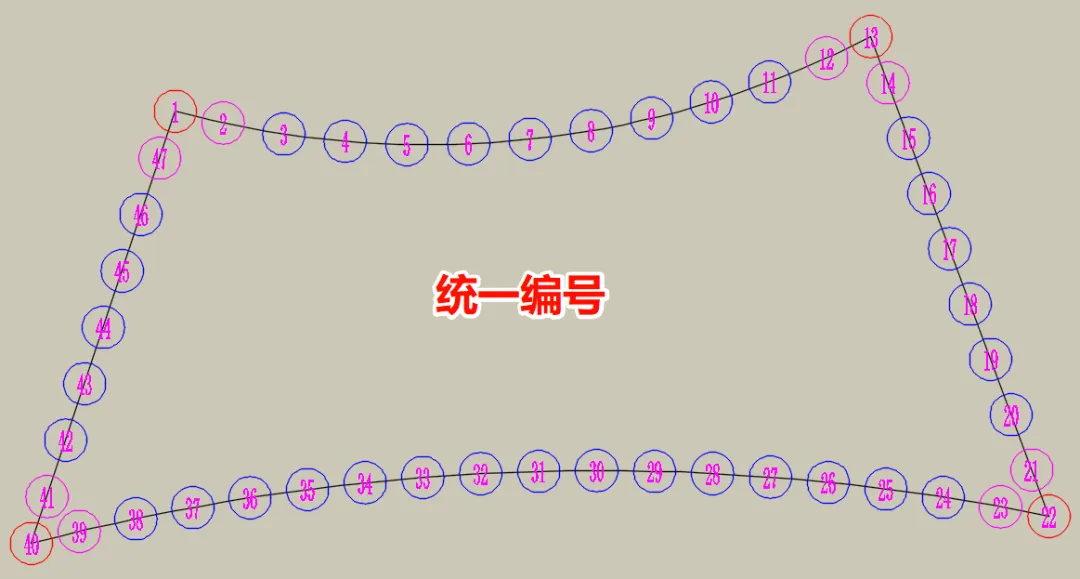

图4：统一编号

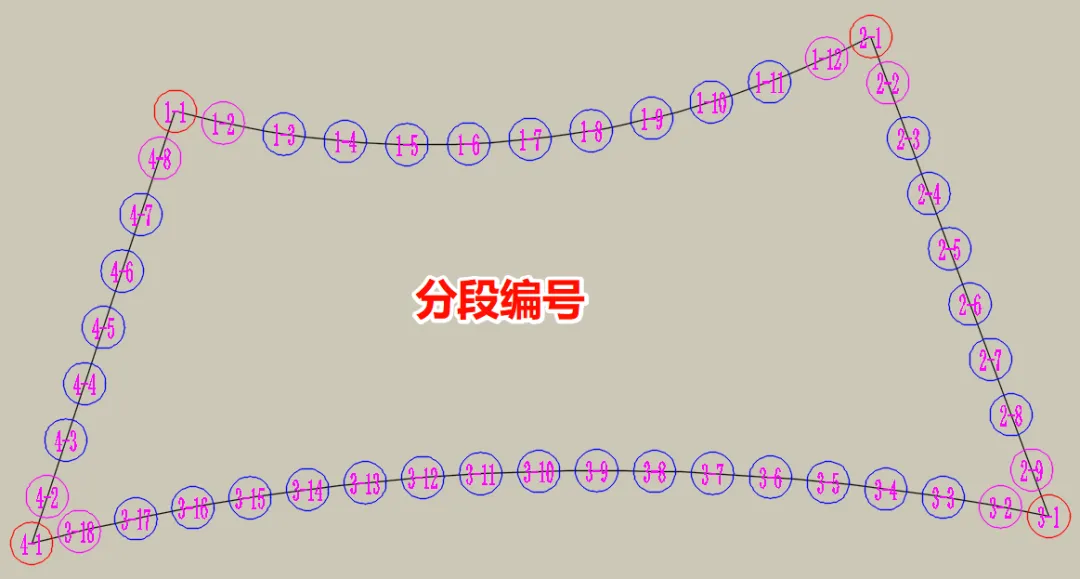

图5：分段编号
✅ 步骤1：加载插件
1、AutoCAD中输入命令APPLOAD，加载保存好的插件（.lsp格式）；
2、加载成功后，命令行将显示插件提示，确认启用即可。

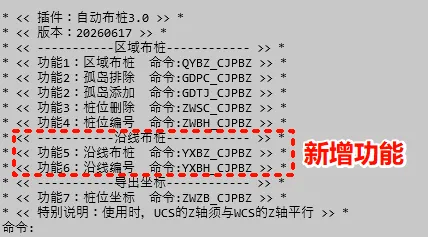

图6：命令行提示
✅ 步骤2：设置布桩参数
1、命令行输入YXBZ_CJPBZ，回车执行。
2、在图形界面中输入参数，如下：
图7：布桩参数设置界面
✅ 步骤3：选择多段线
1、点选多段线；
2、布桩范围设置为所选片段时，只在选段上布桩。

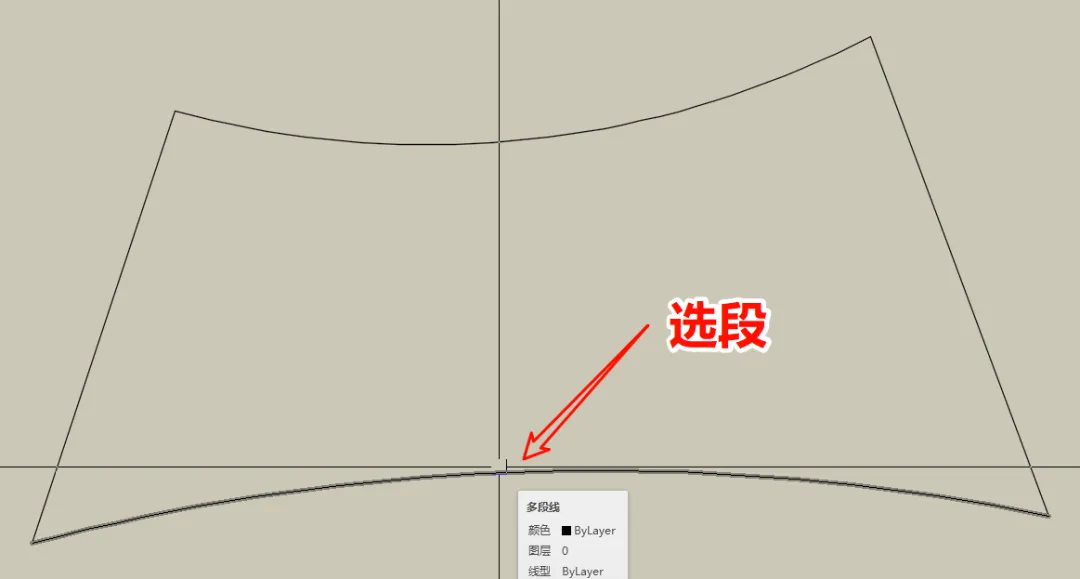

图8：选中底部线段

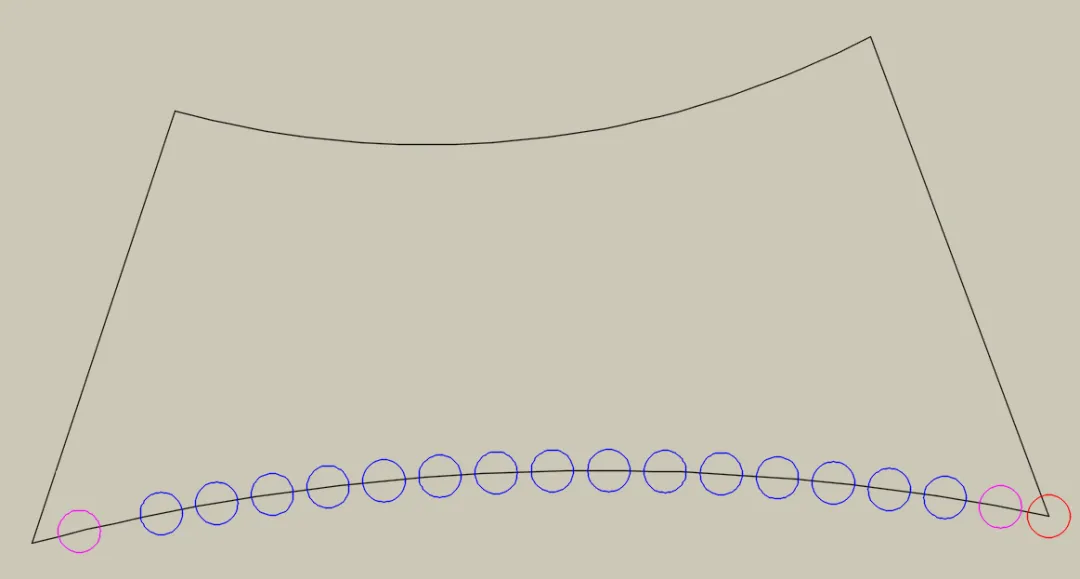

图9：选段布桩结果
✅ 步骤4：设置编号参数
1、命令行输入YXBH_CJPBZ，回车执行；
2、在图形界面输入参数如下：
图10：编号参数设置界面
✅ 步骤5：选择多段线和桩位
1、点选多段线；
2、框选桩位；

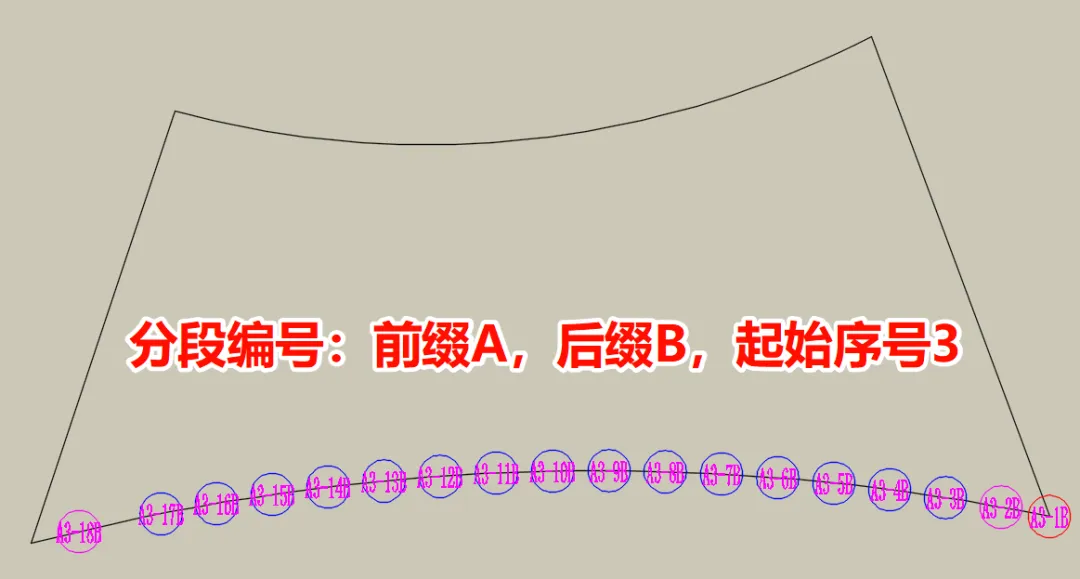

图11：分段编号结果
✅ 步骤6：导出坐标
1、命令行输入ZWZB_CJPBZ，回车执行；

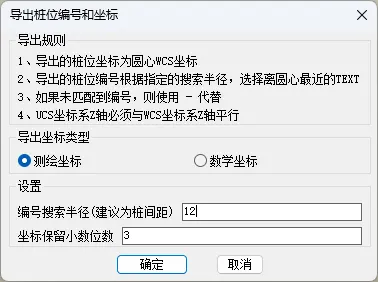

2、图形界面输入参数如下图12；
3、框选桩位，选择保存位置。
图12：绘制的中线

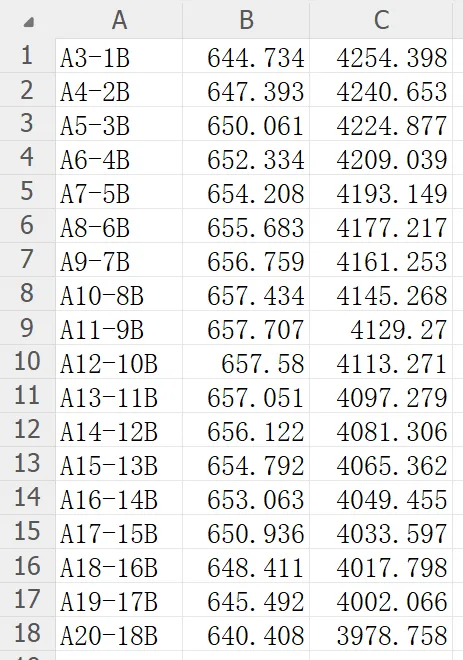

图13：导出桩位坐标
欢迎大家一起交流，共同进步。
对于插件有什么建议可以私信或评论区提哦。
该款插件付费使用。
已经购买过的联系小编免费获取更新。
