【源码】CAXA批量改尺寸,一个插件帮你省掉80%的重复劳动

前两天改一套图纸，两百多个尺寸要调公差，一个一个双击修改，改到手指头发麻。

干过机械设计的都懂，图纸改版最头疼的就是尺寸和公差。尤其是产品迭代阶段，公差等级一变，图纸上所有关联尺寸都得跟着改，纯手工操作，点一下改一个，头都大。

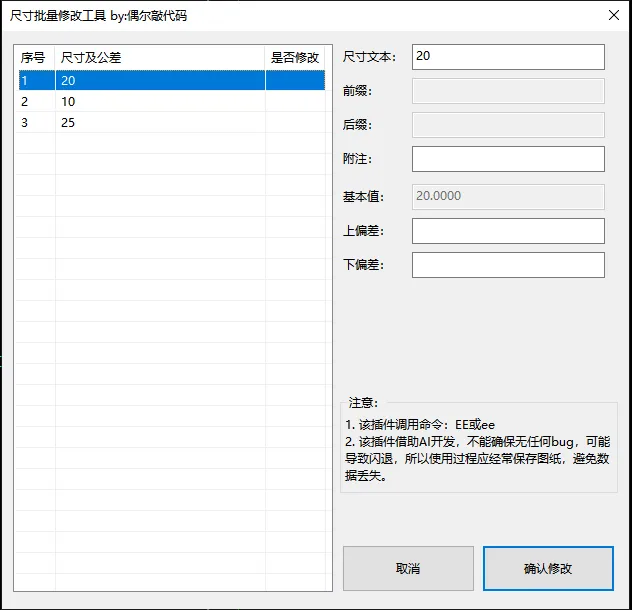

截至CAXA 电子图板2026，软件本身没提供批量（或快捷）修改尺寸的功能。因此，我让AI读取了电子图板的二次开发文档，开发了一个小插件，写出来后发现效果还行，分享给有同样需求的同行，界面如下：

这个插件能干什么？

简单说，选中一批尺寸，一次性修改。(注：如果追求图纸1:1比例的不适用)

用法很直接：

1. 在CAXA中加载

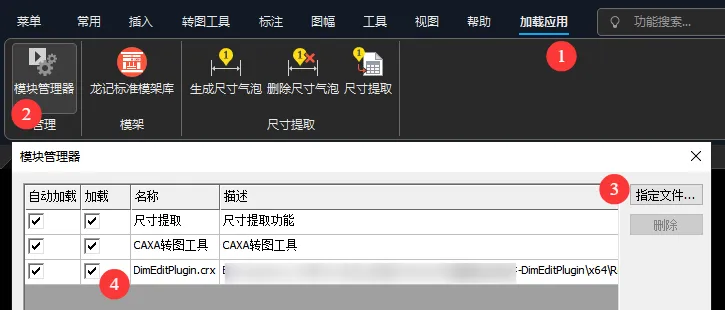

加载应用→模块管理器→指定文件→选择这个插件，勾选自动加载和加载，确认即可

2. 调用命令

在 CAXA 里输入 EE 或 ee 回车，框选或者点选你要改的尺寸，右键确认，弹出插件窗口，所有选中的尺寸全部列在里面。左边是列表，右边是编辑区。点哪个就改哪个，尺寸文本、前缀后缀、基本值、上下偏差，都能改。

3. 尺寸写回

改完点"确认修改"，一次性写回图纸，搞定。

关于插件的一些说明：

1. 这个插件是用 AI 辅助生成的，我做了很多测试和修改，但bug 难免，使用过程中注意多保存图纸。

2. 公差从尺寸文本里直接解析

CAXA 的尺寸标注底层用的是格式码存储，例如：

%c25{\D\H0.7071x;+0.033^+0.02|a;}

这种字符串，里面既包含了尺寸值也包含了公差。插件把这些格式码解析出来，上偏差和下偏差分别显示在两个编辑框里，你直接改数字就行，不用去理解那些格式码的意思。

3. 小数位数原样保留

有些尺寸标注要求精确到 3 位小数，有些只标 1 位。插件会保持原来的小数位数，不会自作主张给你补零或者截断。

4. 尺寸文本和公差联动

改了公差，尺寸文本自动更新；改了尺寸文本里的数值，公差也自动重新识别。不会出现两边数据不一致的情况。

5. 支持文本替代

有些尺寸的真实测量值是 16，但标注写的是 19（文本替代），这种情况也能正确处理，文本替代的内容原样显示，你可以直接修改。

编译及测试环境：

第一次分享该插件，源码和成品直接放出，有能力的可以自行修改。源码在公众号回复 CAXA 获取。

插件是为了解决问题，如果你有更好的思路或者发现什么bug，欢迎留言交流。
