夜雨聆风你好，这里是 BIMBOX。
这是我们一个系列栏目的一期，我们把这个系列叫做「看人家用 AI 搞了啥」，给大家分享 BIMBOX 的朋友们用 AI 自己开发的软件工具。
今儿推荐的这款，专门用来辅助行业里最高频的工作：管综。
你在办公室里把管综排好了，可一到现场，沟通不一定顺利。
现场电脑还是 10 年前的配置，可能没装 Revit，甚至连 CAD 都没有，要么就是打开图纸和模型慢，切剖不方便。
最后，很多沟通又退回到截图、微信、电话和现场比划。
“风管能不能往右一点？”
“桥架能不能贴梁底？”
“这几根管线排成一层够不够？”
这些问题不复杂，但容易来回改。BIM 人员改一版，发一张图；现场看完，再提一轮意见；BIM 人员再回去改模型，再发图。
本来现场有很多的经验，但因为沟通效率低，有时候干脆就不等 BIM 人员，自己搞了。问题的关键就在于，大家手里缺少一张可以共同修改、传递想法的剖面图。
今天推荐的这个工具，不需要安装任何软件，HTML 格式用任何浏览器都能打开，名字就叫“机电管线剖面排布工具”。
软件的开发者叫布尔，是我们一位来自成都的老朋友，他的这个开发成果，免注册，完全免费。
它特别适合：在需要和现场快速沟通某段走道的管线剖面时，用一个能拖拽、能标注、能保存、能分享的网页，先把方案聊清楚。
把剖面排布做成可操作网页

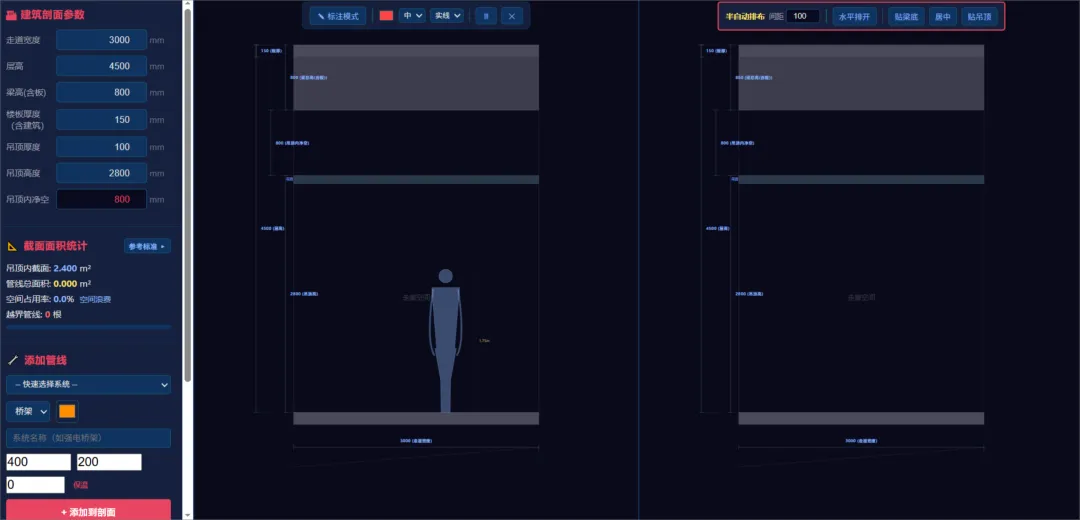

打开工具，左侧是参数和管线列表，右侧是剖面视图。
左侧可以输入走道宽度、层高、梁高、楼板厚度、吊顶厚度和吊顶高度。参数一改，剖面跟着变化，工具也会自动计算吊顶内净空。现场讨论管综时，大家最关心的就是梁底到吊顶之间还有多少距离。
管线添加也很方便。
工具支持桥架、风管、水管三类对象，可以输入系统名称、宽度、高度、管径、保温厚度和颜色。添加后，管线会直接出现在剖面里，可以继续在左侧列表里选中和编辑。
试试看它怎样用
我们做了一个很小的测试案例。
假设有一段 3 米宽的走道，层高 4500mm，梁高 800mm，吊顶高度 2800mm，吊顶厚度 100mm。
工具算出来，梁底到吊顶之间的可用空间是 800mm。

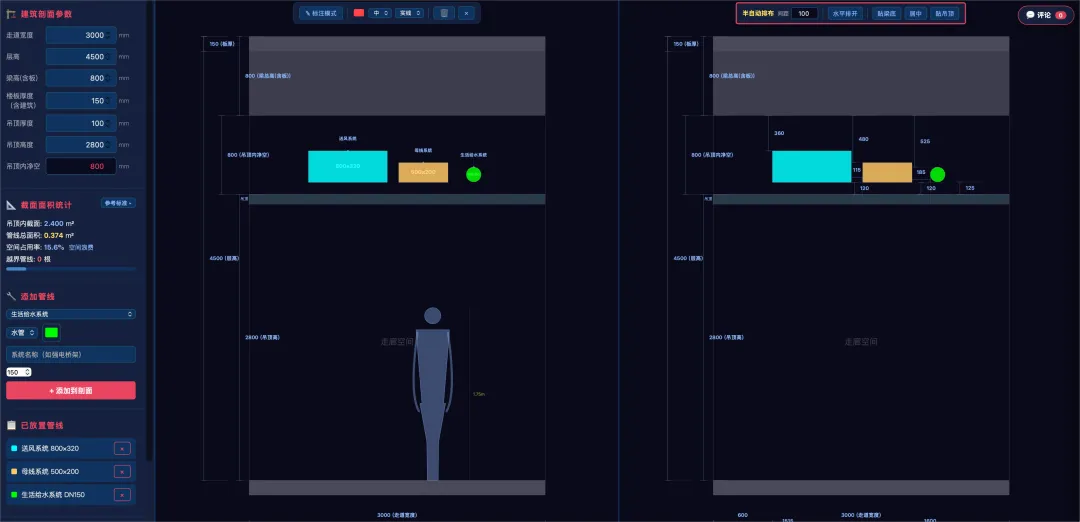

我们往剖面里放了三根主要管线：一根 800×320 的送风管，一根 500×200 的母线桥架，一根 DN150 的消火栓管。
刚加进去，管线都聚在一起，还需要整理。

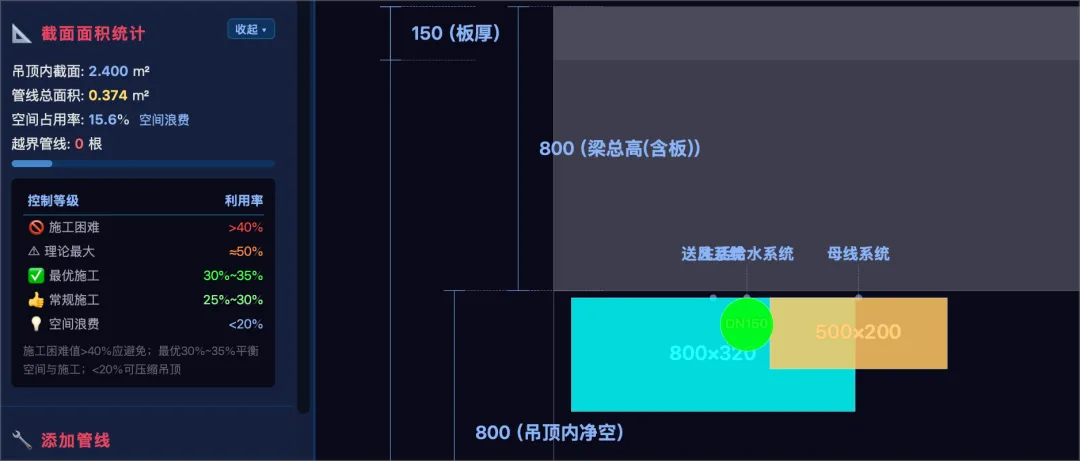

同时，工具给出面积统计：吊顶内截面 2.400㎡，管线总面积 0.374㎡，空间占用率 15.6%，越界管线 0 根；还提供了不同参考标准下的利用率，给管线调整做进一步参考。
调整管道的时候，它提供了半自动排布功能，包括水平排开、贴梁底、居中、贴吊顶。这个功能适合做初步方案，先把几根主要管线按照比较规整的方式摆出来，再手动微调。

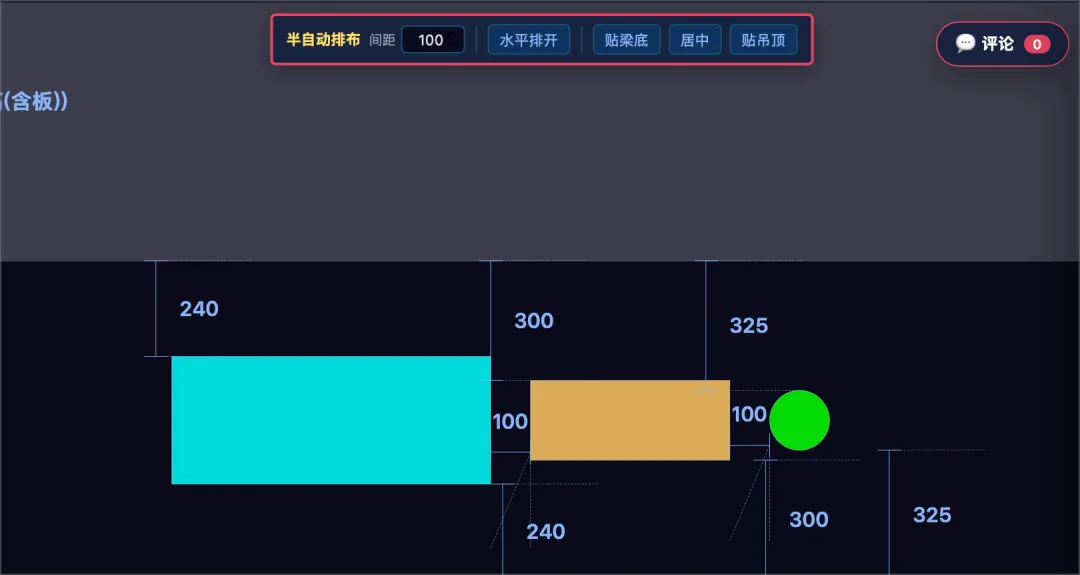

点击“水平排开”和“居中”，三根管线立马被拉开，右侧尺寸视图也跟着同步更新，可以看到管线到梁底、吊顶、墙边和相邻管线之间的距离。

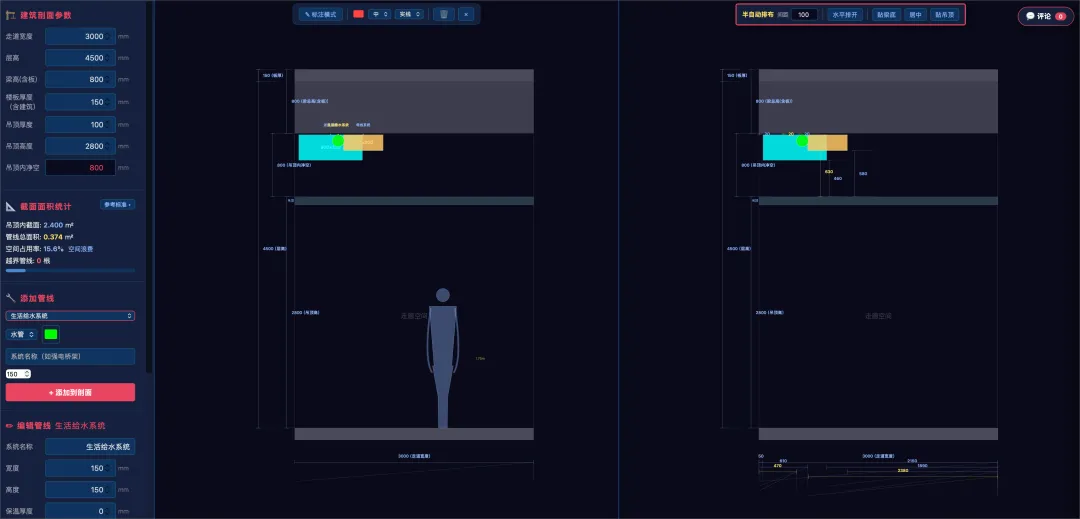

如果对排布不满意，还可以在界面里继续拖拽调整。拖动时会受到走廊边界限制，不能拖出吊顶空间。
标注评论，像会议上的白板
工具中的剖面分为左右两个视图，两个视图的缩放和平移自动同步。

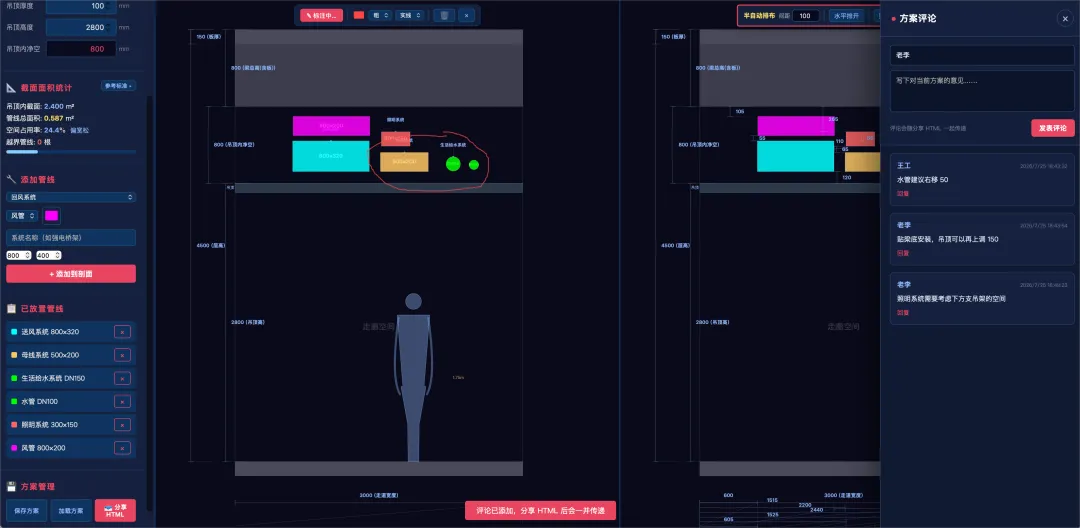

右面的视图会自动标注尺寸，双击尺寸可以调整管线的位置；左边的视图是标注模式，可以自由画线，选择线条颜色、线宽和线型。
现场的意见，如果只靠文字描述说不清，可以直接在剖面上画一下，沟通效率会高很多。

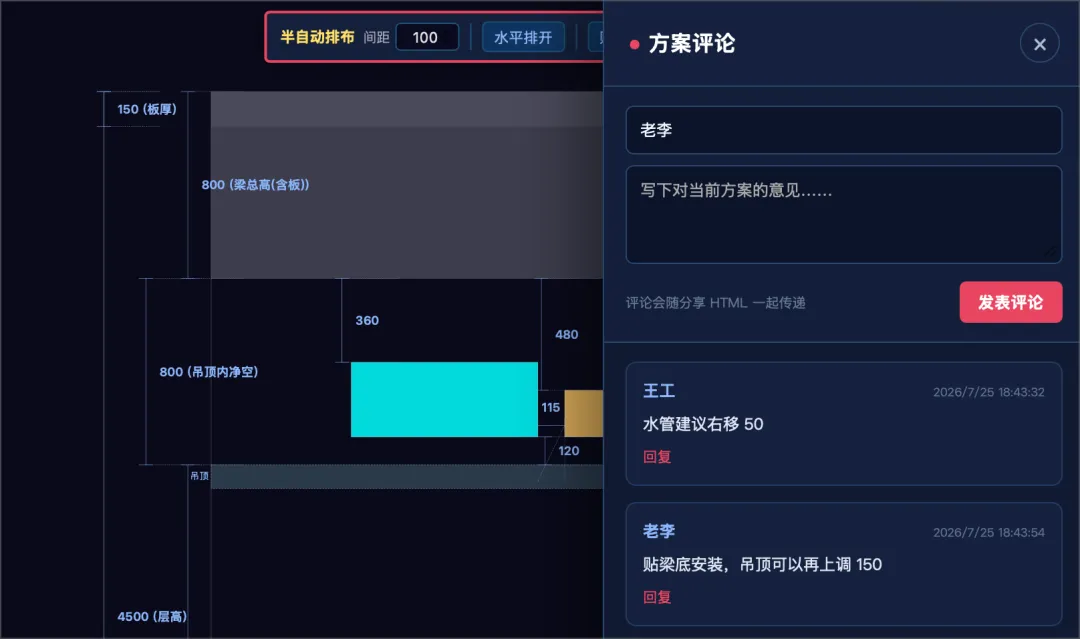

右侧可以展开评论面板，不同的人员可以在里面写上自己的评论。
标注和评论可以随方案一起保存，在分享后的 HTML 文件里也能继续看到。
保存和分享：真正的轻量化协作
这个工具一开始就定位成多人协作解决沟通问题。
它可以保存 JSON 方案，也可以加载已有方案，也可以把当前方案直接生成一个新的 HTML 文件。所有的协作都是通过本地文件来保存的，免注册，也不需要联网。
BIM 人员可以先排一版，发给现场。现场打开后，如果有调整意见，可以直接在文件上修改，再返回来。
整个过程不依赖 Revit，也不需要安装专门软件。
现场协调很多时候缺少的，是一个所有人都能打开、能看懂，还能继续改的文件载体。
这个 HTML 工具正好可以完美地承担这个角色。
工具的场景和边界
软件很轻量化，逻辑也不复杂，无论是 BIM 人员和现场管理人员沟通管综方案，还是在方案阶段做管综策划和专业之间的协调，都可以在双方没有共同设计软件的情况下，快速的对剖面、算吊顶净空，用一个极轻的方案互相传递想法，完成沟通。
方案定下来之后，再进入软件正式开始设计，就能减少大量的返工。
所以，它不是一个排管综的设计软件，也不应该被理解成正式深化设计的替代品。
它更像是 BIM 人员和现场之间的一张轻量化会议桌：把某一段走道剖面单独拿出来，让大家能看、能改、能标注，也能更快把问题说清楚。
软件下载
布尔开发的这个工具是一个单 HTML 文件，甚至没有软件安装包，双击打开，在任意浏览器中就可以用。如果你希望联系他，我们乐于帮忙搭桥，你也可以在软件的运行界面找到他的联系方式。

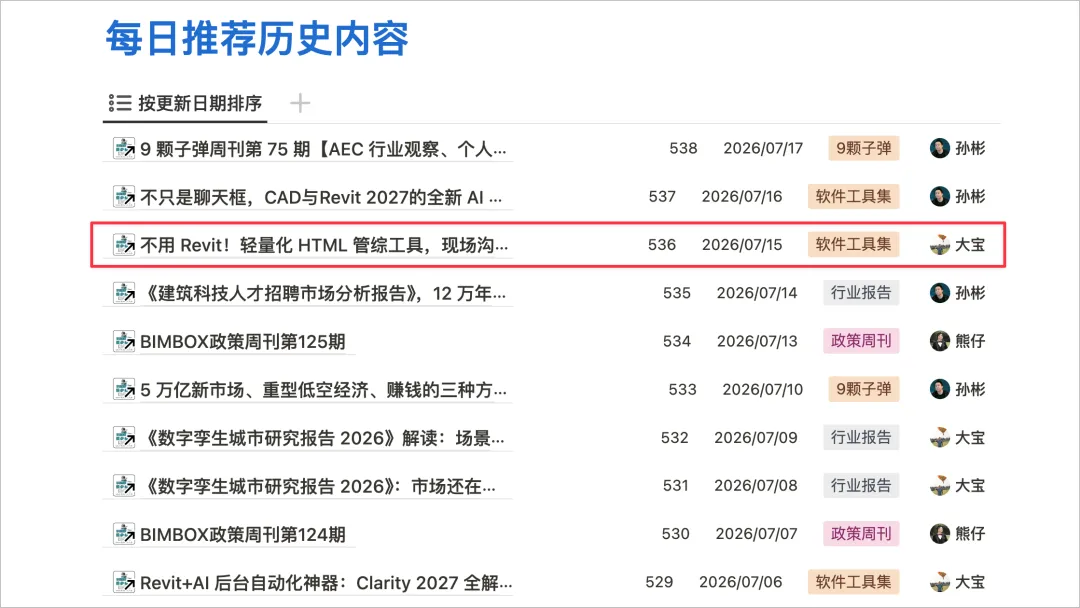

布尔是我们进步社群2 群的进步会员，我们已经在 7 月 12 日，会员每日推荐第 536 期，给社群推荐了这个软件。
经过布尔的允许，我们也把这个软件开放给所有小伙伴。下载链接放在下面了：
https://wwbuw.lanzoue.com/b01d73up3e
密码:815s
欢迎你联系我们，分享你的开发成果，也欢迎你加入进步社群，和全国几千个建筑科技前言的小伙伴共同进步。
