夜雨聆风编辑：研究僧
一、行业痛点：无机粉体天生亲水，填充改性瓶颈突出
碳酸钙、滑石粉、硅粉、氢氧化铝等无机矿物粉体表面富含羟基，具备强亲水性：
1. 粉体与聚烯烃、PVC、工程塑料等非极性树脂界面相容性极差，混合后易团聚抱团；
2. 高填充体系熔体粘度飙升，挤出、注塑加工阻力大，螺杆能耗升高；
3. 粉体与树脂界面存在大量微小空隙，制品冲击强度、拉伸韧性大幅下降，易出现白点、分层、脆裂；
4. 粉体吸潮结块，仓储稳定性差，投料扬尘大，难以实现高比例填充。
单纯依靠搅拌混合无法改变粉体表面极性，必须通过偶联剂完成表面改性，搭建无机粉体与有机树脂的结合桥梁。

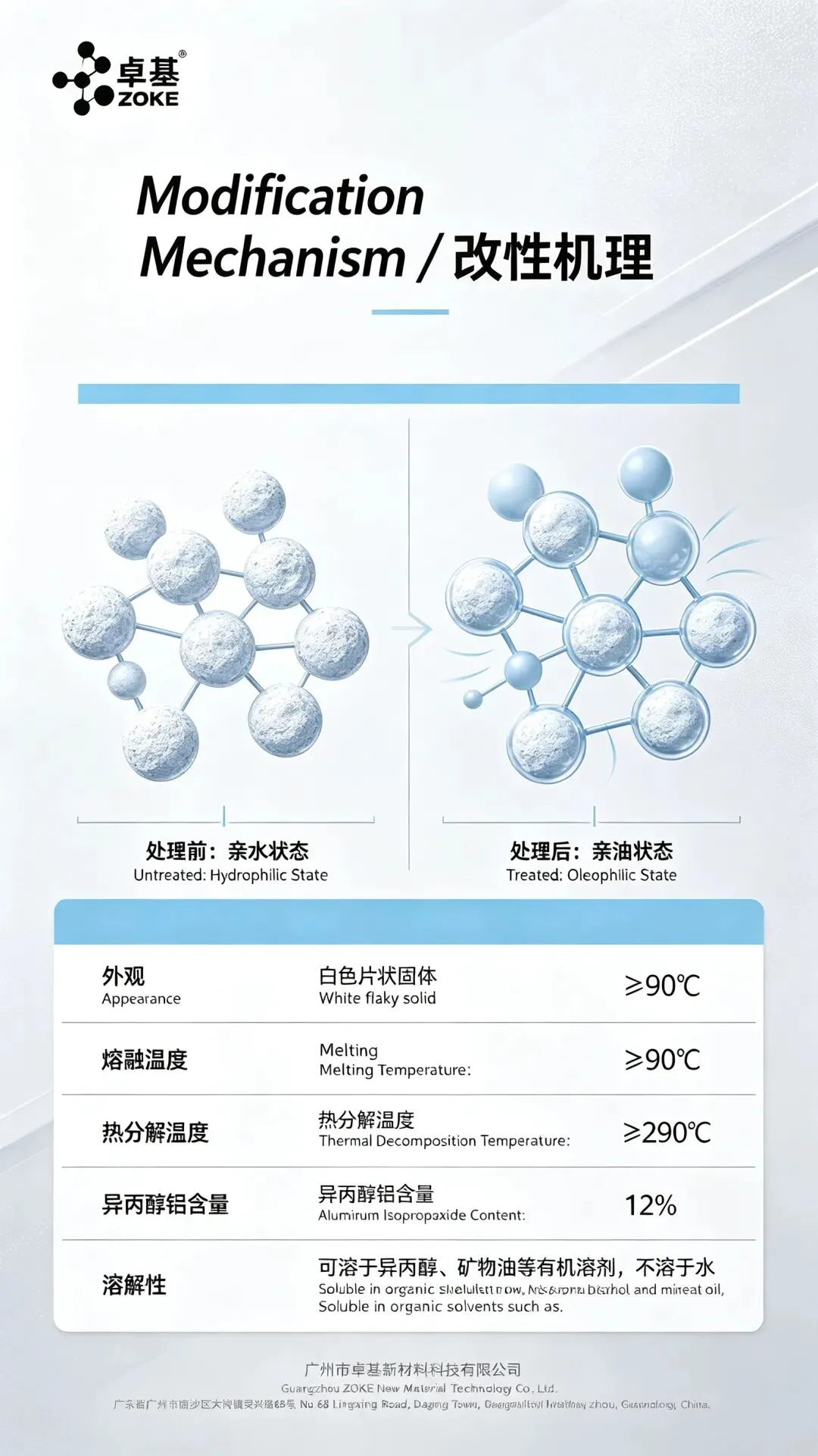

二、铝酸酯偶联剂改性核心原理：实现粉体亲水→亲油转化
铝酸酯偶联剂分子为双官能团结构，两段分别对应无机粉体、有机塑料，完成“相容搭桥”：
1. 无机端（亲水结合段）
分子中的铝氧基活性基团，与粉体表面羟基发生化学反应，牢固包覆在粉体颗粒表层，彻底封闭粉体亲水羟基点位，消除粉体吸水、团聚特性。
2. 有机端（亲油相容段）
分子长链烷基为非极性亲油结构，可与PE、PP、PVC、ABS、PA等塑料树脂分子链缠绕互溶，大幅降低两相界面张力。
经过铝酸酯处理后，粉体表面从亲水极性表面，完全转化为亲油非极性表面，完美解决无机/有机两相不相容难题。
三、铝酸酯偶联剂改性后核心技术优势
1. 界面相容提升，高填充无缺陷
粉体亲油化后可实现40%–80%高比例矿物填充，制品无白点、分层、起皮，光泽度显著提升；同等填充量下，拉伸、冲击、弯曲强度提升15%–30%。
2. 降低加工粘度，改善成型流动性
消除粉体团聚带来的熔体阻力，挤出电流、注塑压力下降，提升生产速度，减少设备磨损，薄壁、复杂精密件成型更顺畅。
3. 制品韧性提升，杜绝脆性开裂
铝酸酯分子在粉体与树脂间形成柔性过渡层，缓冲外力冲击，解决高填充塑料发脆、易断裂问题，适配改性塑料、母粒、塑胶管材、片材。
4. 辅助润滑，简化配方体系
自带内润滑、外润滑双重效果，可减少硬脂酸、EBS等润滑剂添加量，不析出、不喷霜，高温加工无小分子挥发。
5. 储存与加工稳定性优化
粉体经改性后疏水防潮，仓储不易吸潮结块；投料分散均匀，减少粉尘，改善车间生产环境。
四、通用加工使用工艺
1. 高速预混干法改性（主流工艺）
无机粉体投入高速混合机，升温至80–110℃去除粉体表面游离水分；按粉体质量0.8%–1.5%添加铝酸酯偶联剂，高速搅拌5–8min，完成粉体表面包覆改性，冷却后即可用于造粒、挤出。
2. 挤出在线添加简化工艺
改性造粒时直接将铝酸酯与粉体、树脂同步投料，适合自动化连续产线，操作简便，改性效果稳定。
五、适配填充粉体体系
重钙、轻钙、滑石粉、云母粉、硅微粉、氢氧化镁/铝、玻璃粉、高岭土等各类无机矿物粉体；
适配PP、PE、PVC、ABS、PS、PA、EVA等绝大多数热塑性塑料。
六、总结
无机粉体本身亲水、塑料树脂亲油，两相天然排斥是填充改性的核心难题。铝酸酯偶联剂通过化学键包覆粉体，完成粉体亲水向亲油性转变，在无机粉体与有机树脂之间搭建相容桥梁，从根源解决填充塑料相容性差、力学性能衰减、加工困难等痛点，是高填充改性塑料性价比最优的表面改性助剂。
