让更多的孩子得到更好的教育
【巩固练习】
一、选择
1.在如图所示的电路中，开关闭合后，三个灯泡并联的电路是（ ）

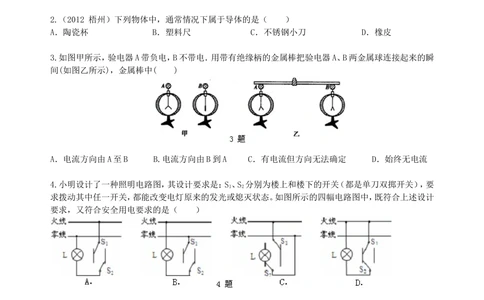

2.（2012 梧州）下列物体中，通常情况下属于导体的是（ ）
A．陶瓷杯 B．塑料尺 C．不锈钢小刀 D．橡皮
3.如图甲所示，验电器A带负电，B不带电．用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬
间(如图乙所示)，金属棒中( )
A．电流方向由A至B B.电流方向由B到A C．有电流但方向无法确定 D．始终无电流
4.小明设计了一种照明电路图，其设计要求是：S、S 分别为楼上和楼下的开关（都是单刀双掷开关），要
1 2
求拨动其中任一开关，都能改变电灯原来的发光或熄灭状态。如图所示的四幅电路图中，既符合上述设计
要求，又符合安全用电要求的是（ ）
5.（2012 黄冈）下列有关“电”的说法正确的是（ ）
A．摩擦起电的实质是创造了电荷 B．运动的电荷一定形成电流
C．电路两端有电压就一定有电流 D．电阻中有电流，它的两端一定有电压
6.如图所示，电冰箱内有一个通过冰箱门来控制的开关，当冰箱门打开时，开关闭合使冰箱内的照明灯点
亮；当冰箱门关闭时，开关断开使冰箱内的照明灯熄灭。在下面的四个电路中，能正确表示冰箱开门状态
下冰箱内照明电路的是（ ）
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第1页 共6页让更多的孩子得到更好的教育
7.某同学在连接电流表的过程中，出现下列现象并及时加以处理，其中处理错误的是（ ）
A．表针静止不动，表明电流表与被测电路并联；拆除全部导线、重新连接
B．表针向右微转，没有超过表盘上的一个小格；换用能够测量较小的量程
C．表针向右猛偏，超过表盘上的最大电流；换用能够测量较大的量程
D．表针向左反转，表明电流表两个接线柱接反；立即对调连接两接线柱的导线头

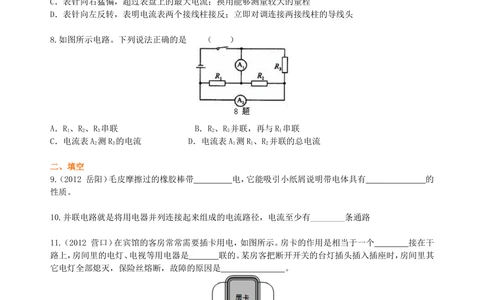

8.如图所示电路。下列说法正确的是 （ ）
A．R、R、R 串联 B．R、R 并联，再与R 串联
1 2 3 2 3 1
C．电流表A 测R 的电流 D．电流表A 测R、R 并联的总电流
2 3 1 1 2
二、填空
9.（2012 岳阳）毛皮摩擦过的橡胶棒带 电，它能吸引小纸屑说明带电体具有 的
性质。
10.并联电路就是将用电器并列连接起来组成的电流路径，电流至少有________条通路
11.（2012 营口）在宾馆的客房常常需要插卡用电，如图所示。房卡的作用是相当于一个 接在干
路上，房间里的电灯、电视等用电器是 联的。某房客把断开开关的台灯插头插入插座时，房间里其
它电灯全部熄灭，保险丝熔断，故障的原因是 。
12.小明根据如图所示的甲、乙两电路图探究“串联电路合并联电路的电流关系”时，闭合开关后，得到：
（1）图甲中a处电流0.22A，b处电流0.22A，则c处的电流为： A；
（2）图乙中a处电流0.44A，b处电流0.44A，则c处的电流为： A．
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第2页 共6页让更多的孩子得到更好的教育

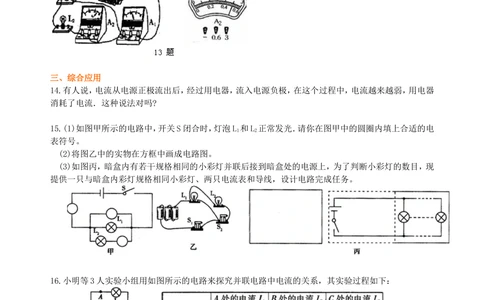

13.在如图所示的电路中，A 的示数为1.2A，A 的示数如图所示，通过L 的电流为_____A。
１ ２ １
三、综合应用
14.有人说，电流从电源正极流出后，经过用电器，流入电源负极，在这个过程中，电流越来越弱，用电器
消耗了电流．这种说法对吗?
15.(1)如图甲所示的电路中，开关S闭合时，灯泡L 和L 正常发光．请你在图甲中的圆圈内填上合适的电
1 2
表符号。
(2)将图乙中的实物在方框中画成电路图。
(3)如图丙，暗盒内有若干规格相同的小彩灯并联后接到暗盒处的电源上，为了判断小彩灯的数目，现
提供一只与暗盒内彩灯规格相同小彩灯、两只电流表和导线，设计电路完成任务。
16.小明等3人实验小组用如图所示的电路来探究并联电路中电流的关系，其实验过程如下：
(1)把电流表分别接入到电路中的A、B、C处，将第一次测出的电流填入下表：
(2)为了防止个别偶然因素的影响，他们采用了以下两种方法之一来重复实验，完成了第二次和第三次测
量。
方法一：改变电源电压
方法二：更换其中一条支路中的灯泡(规格不同)
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第3页 共6页让更多的孩子得到更好的教育
请你根据他们的实验步骤和有关数据回答下列问题。
①在拆接电路时，开关必须________________；
②上面设计的表格中存在的不足之处是________________；
③表格补充完整后，通过对上面数据的分析可知：后面两次实验是采用方法________来进行的．实验的结
论是：并联电路中干路的电流等于_____________。

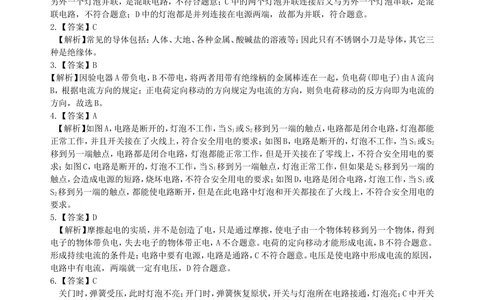

【答案与解析】
一、选择
1.【答案】D
【解析】由图可知：A中的三个灯泡顺次连接，是串联电路，不符合题意；B中的两个灯泡串联连接后又与
另外一个灯泡并联，是混联电路，不符合题意；C中的两个灯泡并联连接后又与另外一个灯泡串联，是混
联电路，不符合题意；D中的灯泡都是并列连接在电源两端，故都为并联，符合题意。
2.【答案】C
【解析】常见的导体包括：人体、大地、各种金属、酸碱盐的溶液等；因此只有不锈钢小刀是导体，其它三
种是绝缘体。
3.【答案】B
【解析】因验电器A带负电，B不带电，将两者用带有绝缘柄的金属棒连在一起，负电荷(即电子)由A流向
B，根据电流方向的规定：正电荷定向移动的方向规定为电流的方向，则负电荷移动的反方向即为电流的
方向，故选B。
4.【答案】A
【解析】如图A，电路是断开的，灯泡不工作，当S 或S 移到另一端的触点，电路都是闭合电路，灯泡都能
1 2
正常工作，并且开关接在了火线上，符合安全用电的要求；如图B，电路是断开的，灯泡不工作，当S 或S
1 2
移到另一端触点，电路都是闭合电路，灯泡都能正常工作，但是开关接在了零线上，不符合安全用电的要
求；如图C，电路是断开的，灯泡不工作，当S 移到另一端触点，灯泡正常工作，但如果是S 移到另一端的
1 2
触点，会造成电源的短路，烧坏电路，不符合安全用电的要求；如图D，电路是闭合电路，灯泡工作，当S 或
1
S 移到另一端的触点，都能使电路断开，但是在此电路中灯泡和开关都接在了火线上，不符合安全用电的
2
要求。
5.【答案】D
【解析】摩擦起电的实质，并不是创造了电，只是通过摩擦，使电子由一个物体转移到另一个物体，得到
电子的物体带负电，失去电子的物体带正电，A不合题意。电荷的定向移动才能形成电流，B不符合题意。
形成持续电流的条件是：电路中要有电源，电路是通路，C不符合题意。电压是使电路中形成电流的原因，
电路中有电流，两端就一定有电压，D符合题意。
6.【答案】C
关门时，弹簧受压，此时灯泡不亮；开门时，弹簧恢复原状，开关与灯泡所在电路接通，灯泡亮；C中开关
闭合，灯泡所在电路接通，因此符合题意。
7.【答案】A
【解析】表针静止不动，说明电路某处断路，因此需要检查电路断路的位置，不用拆除全部导线；故A错
误。表针向右微转，说明电流很小，需换用能够测量较小电流的量程；故B正确。表针向右猛偏，说明电流
过大，需换用能够测量较大的量程；故C正确。表针向左反转，表明电流表两个接线柱接反；立即对调连接
两接线柱的导线头；故D正确。
8.【答案】D
【解析】分析图可知，电流存在三条回路，所以R、R、R 并联。通过R 和R 的电流都通过A，所以A 测R
1 2 3 1 2 1 1 1
和R 的总电流；通过R 和R 的电流都通过A，所以A 测R 和R 的总电流。
2 2 3 2 2 2 3
二、填空
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第4页 共6页让更多的孩子得到更好的教育
9.【答案】负 吸引轻小物体
10.【答案】两
11.【答案】开关 并 插头处短路
【解析】（1）房卡可以控制房间内的灯和插座，不插入插槽中，所有房间内的灯和插座都不工作，所以
房卡相当于干路上的开关；（2）房间里的电灯、电视等用电器之间工作情况互不影响，所以它们之间是并
联。（3）断开开关的台灯插头插入插座时，房间里其它电灯全部熄灭，保险丝熔断，说明电路中电流过大，
发生短路现象，所以问题就在台灯的插头处短路。
12.【答案】0.22 0.88
【解析】图甲是串联电路，a、b、c三处电流相同，所以c处的电流I=I=I=0.22A；图乙是并联电路，a、b
c a b
电流之和等于c处电流，所以c处电流I=I+I=0.44A+0.44A=0.88A。
c a b
13.【答案】0.7
【解析】分析电路可知，两个灯泡并联，电流表A 测量干路电流，电流表A 测量灯泡L 的电流，并联电路
1 2 2
中干路电流大于支路电流，所以电流表A 的量程是0～0.6A，电流表A 的示数是0.5A。根据并联电路中电
2 2
流规律：干路电流等于各个支路电流之和可得灯泡L 的电流是0.7A。
2
三、综合应用
14.【答案】这种说法不对。我们可以用实验验证。如图所示电路，将两只电流表A、A 同时串联在电路的不
1 2
同位置上，就会发现它们具有相同的示数，即I＝I。说明电流从电源的正极流出，经过用电器后，虽然消
1 2
耗了电能，但电流的大小不变。
【解析】对这一问题，我们可以对比水流来进行理解，水流推动水轮机的时候，每秒流入和流出水轮机的水
量是相等的，水轮机只是消耗了水所具有的能量，而不是消耗了水本身，与水流类似，电流通过用电器时，
只消耗了电荷所具有的电能，而不是消耗了电荷本身。当电流通过用电器时，电荷没有被消耗，电流也不
会减弱。
15.【答案】(1)如图甲所示 (2)如图乙所示 (3)如图丙所示
【解析】(1)L、L 能正常发光。因此干路上和L 支路上必是电流表，另一个则是电压表。(2)按照电流方向
1 2 2
判断，L 与L 并联，S 在干路，S 控制L。(3)因小彩灯的规格相同，则将两电流表和彩灯按如答案(3)图所
1 2 1 2 2
示方式连接后， ；即可得出小彩灯的数目。
16.【答案】(2)①断开 ②缺少电流的单位 ③一 各支路上电流之和
【解析】(2)①为保证安全和保护电路元件，在连接电路时开关应断开。②表格中缺少电流的单位，无单
位的量一般是没有意义的。③由于两灯并联，第二、三次测量中两灯的电流均变大，根据U＝I·R，电源电
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第5页 共6页让更多的孩子得到更好的教育
压增大，由此可知第二、三次测量是采用改变电源电压的方法来进行的。
