第 4 讲 化学平衡图像
1.学会分析化学反应速率与化学平衡图像
2.由定性和定量结合的方式揭示化学平衡及移动的本质特征。
3.能运用相关的图像解答化学反应原理的相关问题。
重点：化学平衡图像
难点：分析化学平衡图像

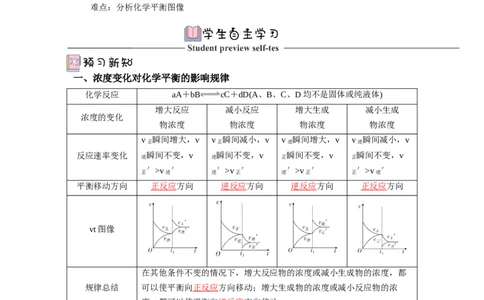

一、浓度变化对化学平衡的影响规律
化学反应 aA＋bB cC＋dD(A、B、C、D均不是固体或纯液体)
增大反应 减小反应 增大生成 减小生成
浓度的变化
物浓度 物浓度 物浓度 物浓度
v 瞬间增大，v v 瞬间减小，v v 瞬间增大，v v 瞬间减小，v
正 正 逆 逆
反应速率变化 瞬间不变，v 瞬间不变，v 瞬间不变，v 瞬间不变，v
逆 逆 正 正
′>v ′ ′>v ′ ′>v ′ ′>v ′
正 逆 逆 正 逆 正 正 逆
平衡移动方向 正反应方向 逆反应方向 逆反应方向 正反应方向
vt图像
在其他条件不变的情况下，增大反应物的浓度或减小生成物的浓度，都
规律总结 可以使平衡向正反应方向移动；增大生成物的浓度或减小反应物的浓
度，都可以使平衡向逆反应方向移动
二、压强变化(改变容器容积)对化学平衡的影响规律
aA(g)＋bB(g) aA(g)＋bB(g) aA(g)＋bB(g)
化学反应
cC(g)＋dD(g) cC(g)＋dD(g) cC(g)＋dD(g)a＋b>c＋d a＋b<c＋d a＋b＝c＋d
体系压强
增大压强 减小压强 增大压强 减小压强 增大压强 减小压强
的变化
v 、v 同 v 、v 同 v 、v 同 v 、v 同 v 、v 同
正 逆 正 逆 正 逆 正 逆 正 逆
v 、v 同
正 逆
反应速率 时减小， 时增大， 时减小， 时增大， 时减小，
时增大，且
的变化 且v ′>v 且v ′>v 且v ′>v 且v ′＝ 且v ′＝
逆 逆 正 正 正
v ′>v ′
正 逆
′ ′ ′ v ′ v ′
正 正 逆 逆 逆
平衡移动 逆反应方 逆反应方 正反应方
正反应方向 不移动 不移动
方向 向 向 向

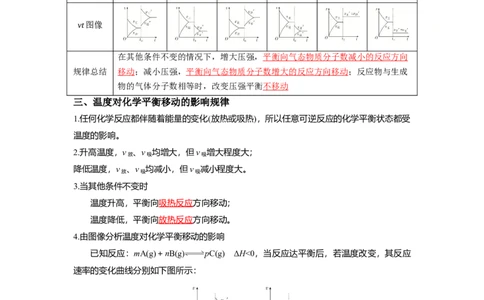

vt图像
在其他条件不变的情况下，增大压强，平衡向气态物质分子数减小的反应方向
规律总结 移动；减小压强，平衡向气态物质分子数增大的反应方向移动；反应物与生成
物的气体分子数相等时，改变压强平衡不移动
三、温度对化学平衡移动的影响规律
1.任何化学反应都伴随着能量的变化(放热或吸热)，所以任意可逆反应的化学平衡状态都受
温度的影响。
2.升高温度，v 、v 均增大，但v 增大程度大；
放 吸 吸
降低温度，v 、v 均减小，但v 减小程度大。
放 吸 吸
3.当其他条件不变时
温度升高，平衡向吸热反应方向移动；
温度降低，平衡向放热反应方向移动。
4.由图像分析温度对化学平衡移动的影响
已知反应：mA(g)＋nB(g) pC(g) ΔH<0，当反应达平衡后，若温度改变，其反应
速率的变化曲线分别如下图所示：
(1)图①表示升高温度，平衡向逆反应方向移动。
(2)图②表示降低温度，平衡向正反应方向移动。
3．催化剂对化学平衡的影响规律
当其他条件不变时，催化剂不能改变达到化学平衡状态时反应混合物的组成，但是使
用催化剂能改变反应达到化学平衡所需的时间。对于N＋3H 2NH 反应，NH 的体积分数随时间变化如图所示：
2 2 3 3
其中m表示有催化剂的情况，n表示无催化剂的情况。

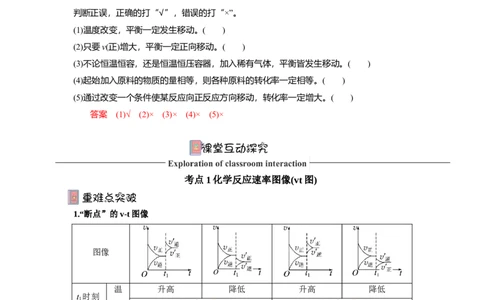

判断正误，正确的打“√”，错误的打“×”。
(1)温度改变，平衡一定发生移动。( )
(2)只要v(正)增大，平衡一定正向移动。( )
(3)不论恒温恒容，还是恒温恒压容器，加入稀有气体，平衡皆发生移动。( )
(4)起始加入原料的物质的量相等，则各种原料的转化率一定相等。( )
(5)通过改变一个条件使某反应向正反应方向移动，转化率一定增大。( )
答案 (1)√ (2)× (3)× (4)× (5)×
考点1化学反应速率图像(vt图)
1.“断点”的v-t图像
图像
温 升高 降低 升高 降低
t 时刻
1
度 正反应为放热反应 正反应为吸热反应
所改变
压 增大 减小 增大 减小
的条件
强 正反应为气体物质的量增大的反应 正反应为气体物质的量减小的反应
2.“连续”的v-t图像
图像 分析 结论
t 时v′ 突然增大，v′ 逐渐增
1 正 逆
t 时其他条件不变，增
1
大；v′ ＞v′ ，平衡向正反应
正 逆
大反应物的浓度
方向移动t 时v′ 突然减小，v′ 逐渐减
1 正 逆
t 时其他条件不变，减
1
小；v′ ＞v′ ，平衡向逆反应
逆 正
小反应物的浓度
方向移动
t 时v′ 突然增大，v′ 逐渐增
1 逆 正
t 时其他条件不变，增
1
大；v′ ＞v′ ，平衡向逆反应
逆 正
大生成物的浓度
方向移动
t 时v′ 突然减小，v′ 逐渐减
1 逆 正
t 时其他条件不变，减
1
小；v′ ＞v′ ，平衡向正反应
正 逆
小生成物的浓度
方向移动
3.“平台”的v-t图像
图像 分析 结论
t 时其他条件不变使用催化剂
1
t 时v′正、v′逆均突然
1 t 时其他条件不变增大反应体系的
1
增大且v′正＝v′逆，平
压强且 m ＋ n ＝ p ＋ q (反应前后气体
衡不移动
体积无变化)
t 时v′正、v′逆均突然 t 时其他条件不变，减小反应体系
1 1
减小且v′正＝v′逆，平 的压强且 m ＋ n ＝ p ＋ q (反应前后气
衡不移动 体体积无变化)
4.全程速率—时间图像
例如：Zn与足量盐酸的反应，化学反应速率随时间的变化出现如图所示情况。
原因：
（1）AB段(v增大)， 反应放热，溶液温度逐渐升高， v 增大 。
（2）BC段(v减小)， 溶液中 c (H ＋ ) 逐渐减小， v 减小 。
（3）B是（是或否）平衡点
根据v-t图分析外界条件改变对可逆反应A(g)+3B(g) 2C(g) ΔH<0的影响。
该反应的反应速率与时间的关系如图所示:可见在t 、t 、t 、t 时反应都处于平衡状态,如果t 、t 、t 、t 时都只改变了一个反应条件,
1 3 5 7 2 4 6 8
则下列对t、t、t、t 时改变条件的判断正确的是( )
2 4 6 8
A.使用了催化剂、增大压强、减小反应物浓度、降低温度
B.升高温度、减小压强、增大生成物浓度、使用了催化剂
C.增大反应物浓度、使用了催化剂、减小压强、升高温度
D.升高温度、减小压强、增大反应物浓度、使用了催化剂
【答案】D
【详解】 t 时正、逆反应速率都增大,且逆反应速率大于正反应速率,平衡向逆反应方向移
2
动,可能是升高温度;t 时正、逆反应速率都减小,且逆反应速率大于正反应速率,平衡向逆反
4
应方向移动,可能是减小压强;t 时逆反应速率在原有基础上逐渐增大,而正反应速率立即增大,
6
平衡向正反应方向移动,可能是增大反应物的浓度;t 时正、逆反应速率都增大且相等,平衡不
8
移动,可能是加入催化剂;
故选D。
乙酸甲酯转化为乙醇的反应原理为 CHCOOCH (g)＋2H(g) C HOH(g)＋
3 3 2 2 5
CHOH(g) ΔH<0。该反应中反应速率随时间变化的关系如图所示，t、t、t 时刻分别改变
3 1 3 4
某一外界条件。下列说法错误的是( )
A．t 时升高温度
1
B．t 时加入催化剂
3
C．t 时增大反应容器的容积，使体系压强减小
4
D．在反应保持化学平衡的时间段中，C HOH的体积分数最小的时间段是t～t
2 5 2 3
【答案】D
【详解】A．升高温度，正逆反应速率均增大，且平衡逆向移动，因此 t时改变的条件是升
高温度，故A正确；B．加入催化剂，正逆反应速率同等程度增大，平衡不移动，因此 ts时改变的条件是加入
高效催化剂，故B正确；
＜．当温度一定时，扩大反应容器，使反应组分气体压强减小，平衡逆向移动，正逆反应
速率都会减小，故C正确；
D．由图可知，在到达化学平衡的时间段中，C日SO1的体积分数最小的一段时间是ts一-
t6，故D错误；
故选：D。

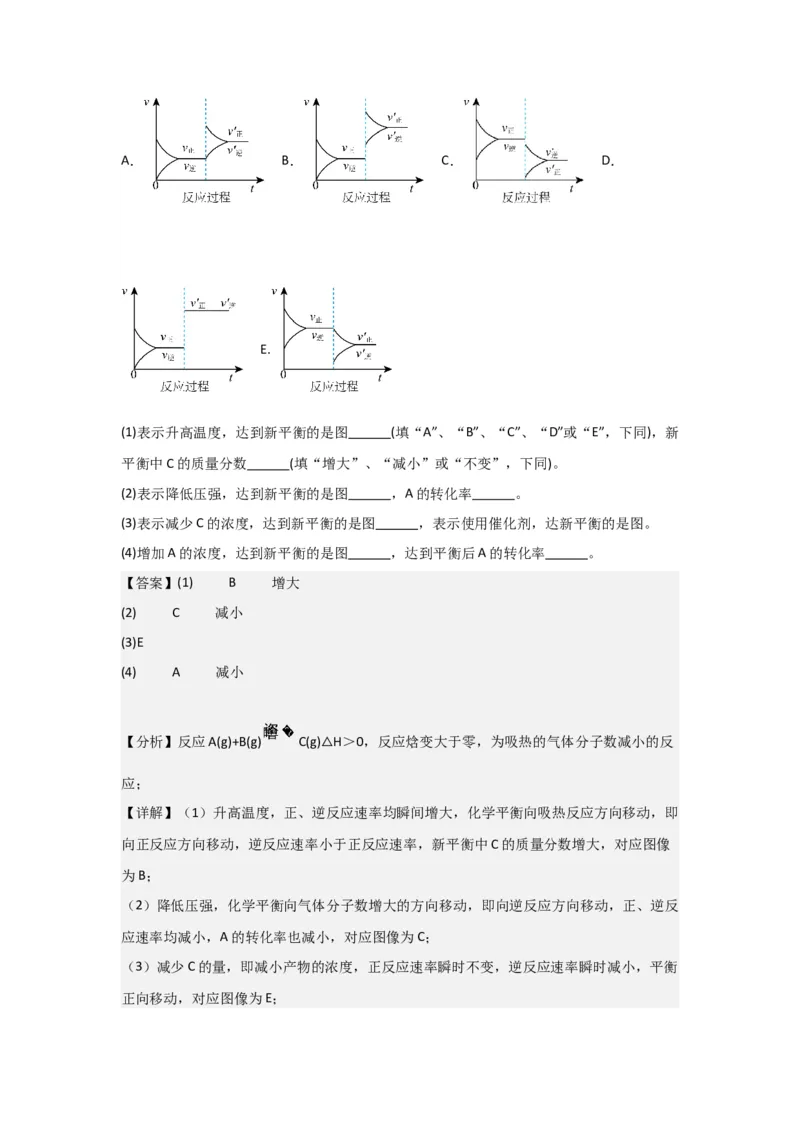

一定条件下,A(g)+B(g) C(g) ΔH<0,达到平衡后根据下列图像判断:
(1)升高温度,达到新平衡的是 (填“A”“B”“C”“D”或“E”,下同),新平衡中C的体
积分数 (填“增大”“减小”或“不变”,下同)。
(2)增大容器容积,达到新平衡的是 ,A的转化率 。
(3)减少C的量,达到新平衡的是 。
(4)增加A的量,达到新平衡的是 ,此时B的转化率 ,A的转化率 。
(5)使用催化剂,达到新平衡的是 ,C的质量分数 。
答案：
(1)B 减小 (2)C 减小 (3)E (4)A 增大 减小 (5)D 不变
解析 (1)升高温度,正、逆反应速率都增大,平衡向吸热反应方向移动,即向逆反应方向移动,
图像B符合,C的体积分数减小。(2)增大容器容积,压强减小,正、逆反应速率都减小,平衡向
逆反应方向移动,图像C符合,A的转化率减小。(3)减少C的量即减小生成物的浓度,反应物
的浓度不变,平衡向正反应方向移动,图像E符合。(4)增加A的量即增大反应物的浓度,平衡
向正反应方向移动,图像A符合,B的转化率增大,A的转化率减小。(5)使用催化剂,正、逆反
应速率都增大,对化学平衡无影响,图像D符合,C的质量分数不变。
考点2 某物质的转化率(或百分含量)-时间-温度(或压强)图像看图要领：
（1）先从拐点向横轴作垂线：先拐先平，温度、压强均高
（2）再从拐点向纵轴作垂线：
①分析温度、压强升高时，转化率或含量的变化，
② 判断平衡移动的方向，从而确定反应的热效应或物质计量数
1．含量—时间—温度(压强)图像
C%指生成物的质量分数，B%指反应物的质量分数。
【方法技巧】 “先拐先平，数值大”，即曲线先出现拐点的首先达到平衡，反应速
率快，以此判断温度或压强的高低。再依据外界条件对平衡的影响分析判断反应的热效应
及反应前后气体体积的变化。
2.转化率(或浓度)—压强—温度图像
α表示某反应物的转化率，c表示某反应物的平衡浓度。图①，若p>p>p，则正反应为气体体积减小的反应，ΔH 0 ；
1 2 3
图②，若T>T，则正反应为放热反应。
1 2
[技法解读] “定一议二”，即把自变量(温度、压强)之一设为恒量，讨论另外两个变
量的关系。
有一化学平衡mA(g)＋nB(g) pC(g)＋qD(g)，如图所示的是A的转化率与压
强、温度的关系。下列叙述正确的是( )
A．正反应是放热反应；m＋n>p＋q
B．正反应是吸热反应；m＋n<p＋q
C．正反应是放热反应；m＋n<p＋q
D．正反应是吸热反应；m＋n>p＋q
【答案】 D
【解析】 同一压强下，温度越高，A的转化率越高，说明正反应是吸热反应；同一温度
下，压强越大，A的转化率越高，说明正反应是气体体积减小的反应，即m＋n>p＋q。
反应mA(g)＋nB(g) pC(g)的速率和平衡图像如下，下列判断正确的是( )
A．由图1可知，T<T，该反应正反应为吸热反应
1 2
B．由图2可知，该反应m＋n<p
C．图3中，表示反应速率v正 >v逆 的是点3
D．图4中，若m＋n＝p，则a曲线一定使用了催化剂
【答案】 C
【解析】 A项，由图1可知，温度在T 时首先达到平衡，故T<T，在T 时C%减小，说
2 1 2 2
明升高温度，化学平衡向逆反应方向移动，该反应正反应为放热反应，错误；B项，由图
2可知，在温度不变时，增大压强，C%增多，化学平衡向正反应方向移动，正反应方向为
气体体积减小的方向，m＋n>p，错误；C项，图3曲线上的点表示的是平衡状态，v ＝v
正
，点3低于平衡转化率，说明点3未达到平衡，反应向正反应方向进行，此时表示的反应
逆速率：v >v ，正确；D项，图4中，若m＋n＝p，则a曲线达到平衡所需要的时间比b
正 逆
短，可能是使用了催化剂，也可能是增大了压强，错误。
考点3速率-压强(或温度)（v-T/P）图像
1.v-T图像
以mA＋nB ⇌pC＋qD；△Ｈ＝ＱkJ/mol为例
Ｑ>0 Ｑ<0
Ｑ>0 Ｑ<0
m+n>p+q m+n<p+q
m+n>p+q m+n<p+qm+n=p+q
用来表示可逆反应2A(g)+B(g) 2C(g) ΔH<0的正确图像为
⇌
A． B．
C． D．
【答案】A
【详解】
A．该反应焓变小于0，为放热反应，升高温度平衡逆向移动，C的质量分数减小，且温度
越高反应速率越快，达到平衡所需时间越短，A正确；
B．升高温度正逆反应速率都增大，B错误；
C．正逆反应速率相等时反应达到平衡，该反应为气体系数之和减小的反应，继续增大压
强，平衡正向移动，正反应速率应该大于逆反应速率，C错误；
D．升高温度平衡逆向移动，相同压强下温度越高A的转化率应该越小，D错误；
综上所述答案为A。

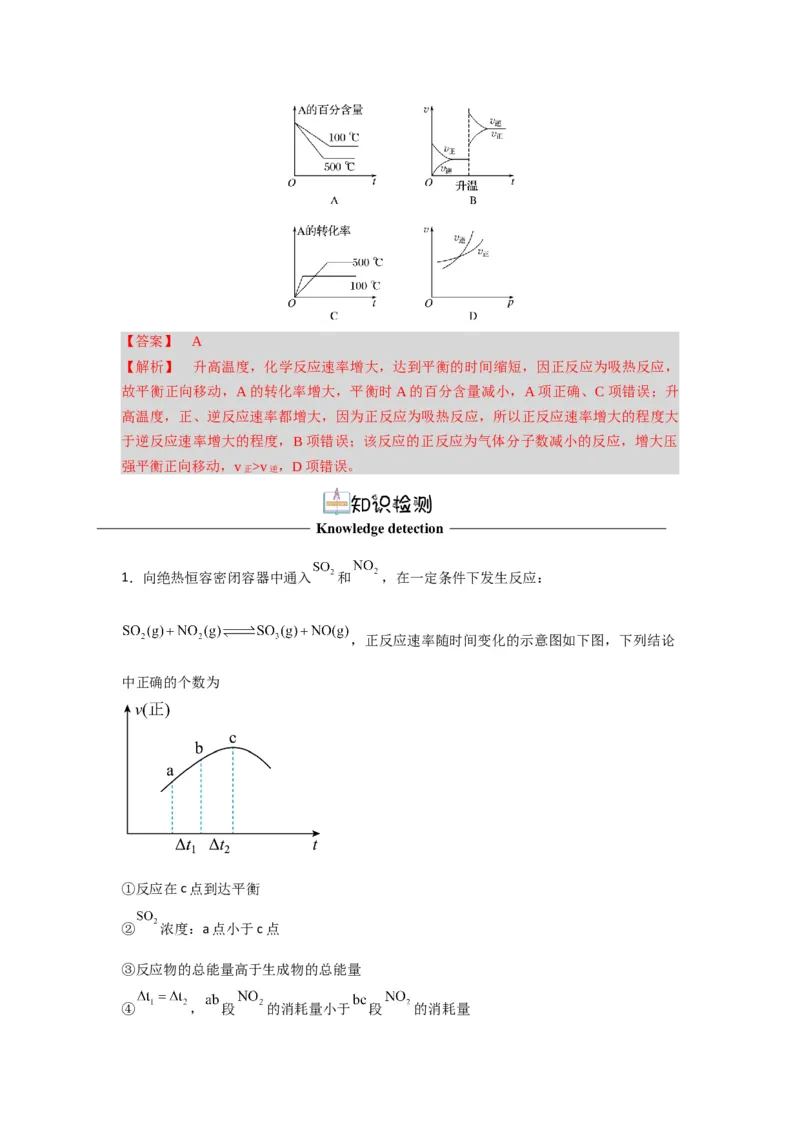

(2022·洛阳统考)对于可逆反应A(g)＋2B(g) 2C(g) ΔH>0，下列图像正确的
是( )【答案】 A
【解析】 升高温度，化学反应速率增大，达到平衡的时间缩短，因正反应为吸热反应，
故平衡正向移动，A的转化率增大，平衡时A的百分含量减小，A项正确、C项错误；升
高温度，正、逆反应速率都增大，因为正反应为吸热反应，所以正反应速率增大的程度大
于逆反应速率增大的程度，B项错误；该反应的正反应为气体分子数减小的反应，增大压
强平衡正向移动，v >v ，D项错误。
正 逆
1．向绝热恒容密闭容器中通入 和 ，在一定条件下发生反应：
，正反应速率随时间变化的示意图如下图，下列结论
中正确的个数为
①反应在c点到达平衡
② 浓度：a点小于c点
③反应物的总能量高于生成物的总能量

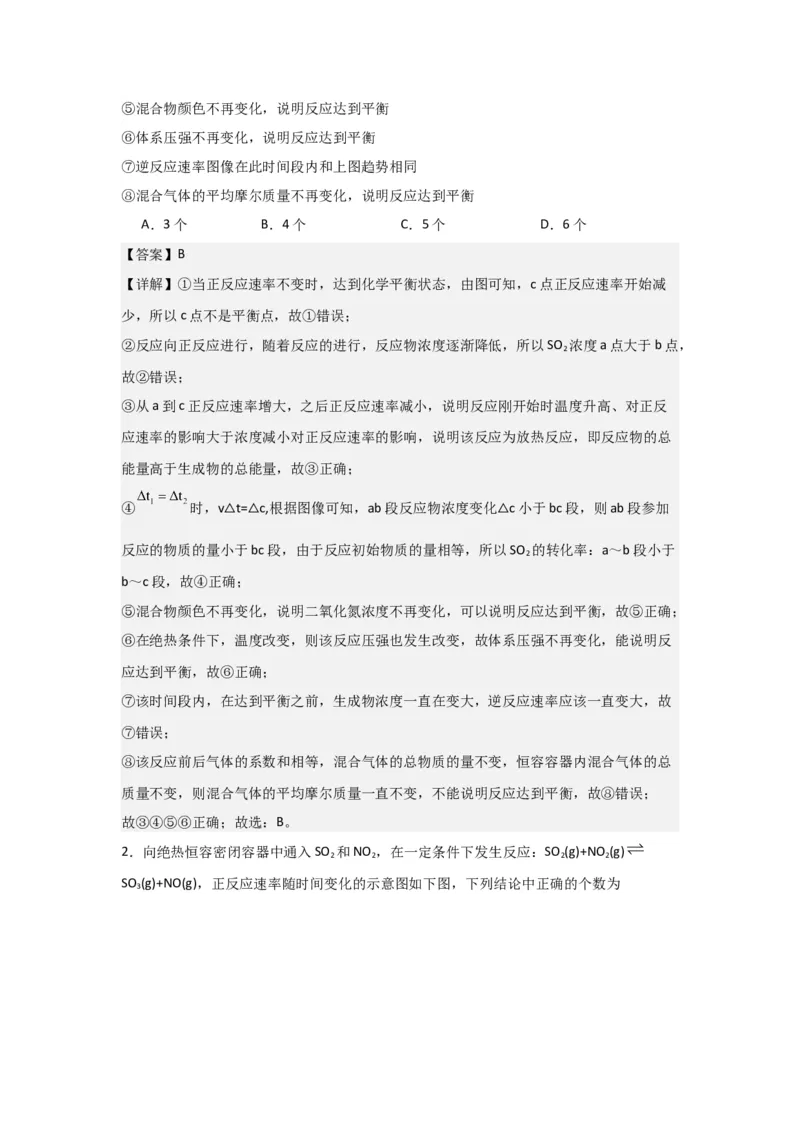

④ ， 段 的消耗量小于 段 的消耗量⑤混合物颜色不再变化，说明反应达到平衡
⑥体系压强不再变化，说明反应达到平衡
⑦逆反应速率图像在此时间段内和上图趋势相同
⑧混合气体的平均摩尔质量不再变化，说明反应达到平衡
A．3个 B．4个 C．5个 D．6个
【答案】B
【详解】①当正反应速率不变时，达到化学平衡状态，由图可知，c点正反应速率开始减
少，所以c点不是平衡点，故①错误；
②反应向正反应进行，随着反应的进行，反应物浓度逐渐降低，所以SO 浓度a点大于b点，
2
故②错误；
③从a到c正反应速率增大，之后正反应速率减小，说明反应刚开始时温度升高、对正反
应速率的影响大于浓度减小对正反应速率的影响，说明该反应为放热反应，即反应物的总
能量高于生成物的总能量，故③正确；
④ 时，v t= c,根据图像可知，ab段反应物浓度变化 c小于bc段，则ab段参加
△ △ △
反应的物质的量小于bc段，由于反应初始物质的量相等，所以SO 的转化率：a～b段小于
2
b～c段，故④正确；
⑤混合物颜色不再变化，说明二氧化氮浓度不再变化，可以说明反应达到平衡，故⑤正确；
⑥在绝热条件下，温度改变，则该反应压强也发生改变，故体系压强不再变化，能说明反
应达到平衡，故⑥正确；
⑦该时间段内，在达到平衡之前，生成物浓度一直在变大，逆反应速率应该一直变大，故
⑦错误；
⑧该反应前后气体的系数和相等，混合气体的总物质的量不变，恒容容器内混合气体的总
质量不变，则混合气体的平均摩尔质量一直不变，不能说明反应达到平衡，故⑧错误；
故③④⑤⑥正确；故选：B。
2．向绝热恒容密闭容器中通入SO 和NO ，在一定条件下发生反应：SO (g)+NO (g)
2 2 2 2
SO (g)+NO(g)，正反应速率随时间变化的示意图如下图，下列结论中正确的个数为
3①反应在c点到达平衡
②SO 浓度：a点小于c点
2
③反应物的总能量高于生成物的总能量
④Δt =Δt ，ab段NO 的消耗量小于bc段NO 的消耗量
1 2 2 2
⑤混合物颜色不再变化，说明反应达到平衡
⑥体系压强不再变化，说明反应达到平衡
⑦逆反应速率图像在此时间段内和上图趋势相同
⑧混合物气体的平均摩尔质量不再变化，说明反应达到平衡
A．4个 B．5个 C．6个 D．7个
【答案】A
【详解】①当正反应速率不变时，达到化学平衡状态，由图可知，c点正反应速率开始减
少，所以c点不是平衡点，①错误；②反应向正反应进行，随着反应的进行，反应物浓度
逐渐降低，所以SO 浓度a点大于b点，②错误；③从a到c正反应速率增大，之后正反应
2
速率减小，说明反应刚开始时温度升高、对正反应速率的影响大于浓度减小对正反应速率
的影响，说明该反应为放热反应，即反应物的总能量高于生成物的总能量，③正确；④
t = t 时，v t= c，根据图像可知，ab段反应物浓度变化 c小于bc段，则ab段参加反
1 2
应的物质的量小于bc段，由于反应初始物质的量相等，所以SO 的转化率：a～b段小于b
2
～c段，④正确；⑤混合物颜色不再变化，说明二氧化氮浓度不再变化，可以说明反应达
到平衡，⑤正确；⑥在绝热条件下，温度改变，则该反应压强也发生改变，故体系压强不
再变化，能说明反应达到平衡，⑥正确；⑦该时间段内，在达到平衡之前，生成物浓度一
直在变大，逆反应速率应该一直变大，即变化图像不相同，⑦错误；⑧由反应方程式可知，
反应过程中混合气体的物质的量和质量均保持不变，即混合物气体的平均摩尔质量一直保
存不变，故混合物气体的平均摩尔质量不再变化，不能说明反应达到平衡，⑧错误；综上
分析可知，有③④⑤⑥等4个正确；故答案为：A。
3．如图是关于N ＋3H 2NH ΔH<0的速率—时间图像，则t 时刻使平衡发生移
2 2 3 1动的原因是
A．升高温度，同时增大压强
B．降低温度，同时减小压强
C．增大反应物的浓度，同时使用适宜的催化剂
D．增大反应物的浓度，同时减小生成物的浓度
【答案】D
【详解】试题分析：根据图像可知，t 时刻正反应速率增大，逆反应速率降低，平衡向正
1
反应方向移动。由于该反应是体积减小的、放热的可逆反应，所以改变的条件是增大反应
物的浓度，同时减小生成物的浓度，答案选D。
考点：考查外界条件对反应速率和平衡状态的影响
点评：该题是基础性试题的考查，难度不大。主要是考查学生对外界条件影响反应速率和
平衡状态的熟悉了解程度，旨在培养学生灵活运用基础知识解决实际问题的能力，有利于
培养学生的逻辑思维能力和灵活应变能力。
4．反应 ，达平衡后改变某一条件，下列图像与条件变
化一致的是
A．增大 浓度 B．改变压强 C．升高温度 D．加入催化剂
A．A B．B C．C D．D
【答案】B
【详解】A．该反应是气体分子数减少的放热反应， 的转化率随 的增大而增大，A
错误；B．该反应是气体分子数减少的放热反应，由图像知 ，其他条件不变时，增大压强平
衡正移，混合气体的平均摩尔质量增大，B正确；
C．该反应是气体分子数减少的放热反应，温度升高，平衡逆向移动，平衡常数K减少，C
错误；
D．催化剂能改变反应速率，不影响化学平衡，D错误；
故选B。
5．对于可逆反应 ，有关图像[ 表示平衡时 所
占的体积分数]如图所示，下列说法正确的是
A．依据图1可知 ， 为液体
B．图2中 时改变的条件可能为压缩容器体积
C．图3中曲线b表示的是该反应的逆反应速率
D．已知 时，平衡常数 。若在此温度下，测得某密闭容器中某时刻
， ，则此时
【答案】C
【详解】A．由反应可知，若 为液体，则反应为气体分子数不变的反应，随着压强的增
大，平衡不移动， 所占的体积分数保持不变，故 为气体，A错误；
B．压缩容器体积时，正逆反应速率均加快，与图像不符，B错误；
C．据图1可知，相同条件下，升高温度， 所占的体积分数减小，则反应正向移动，正
反应为吸热反应，则升高温度对正反应速率影响更大，故曲线b表示的是该反应的逆反应速率，曲线a表示的是该反应的正反应速率，C正确；
D．在此温度下，Q= >K，则反应逆向移动， ，D错误；
故选C。
6．对于可逆反应 (？) ，有关图像 表示平衡时 所
占的体积分数]如图所示，下列说法正确的是
A．依据图1可知 ， 为液体
B．图2中 时改变的条件不可能为压缩容器体积
C．图3中曲线b表示的是该反应的正反应速率
D．已知100℃时，平衡常数 。若在此温度下，测得某密闭容器中某时刻
mol⋅L ， mol⋅L ，则此时
【答案】B
【详解】A．由反应可知，若 为液体，则随着压强的增大， 保持不变，A项错误；
B．压缩容器体积时， 、 均加快，与图像不符，B项正确；
C．温度升高，平衡正向移动， ，曲线b表示的是 ，C项错误；
D． ，反应逆向进行， ，D项错误；
故选B。
7．将一定量的 固体置于一初始体积为 且充有稀有气体的体积可变密闭容器中，在 ℃下，发生反应 ，一段时间后
反应达到平衡，下列有关反应过程中的图像表示正确的是
A． B． C．
D．
【答案】C
【详解】A．达到平衡时，v =v ，A错误；
正 逆
B．体积可变密闭容器中，气体增多，体积增大，压强不随时间变化而变化，B错误；
C． 的转化率增大直至达到平衡状态，C正确；
D．反应过程中，产物的质量与物质的量均按一定比例增加，其平均摩尔质量不随时间变
化而变化，D错误；
故选C。
8．下列叙述与图对应的是A．对达到平衡状态的反应：A(g)+3B(g) 2C(g)，图①表示在t 时刻充入了一定量的
0
C，平衡逆向移动
B．由图②可知，p >p 、T >T 满足反应：2A(g)+B(g) 2C(g) ΔH＜0
2 1 1 2
C．图③为只改变某一条件，化学反应aA(g)+B(g) cC(g)的平衡变化图像，则图像中
b、c、d三点对应的正反应速率最大的是b点
D．对于反应2X(g)+3Y(g) 2Z(g) ΔH＜0，图④ 轴可以表示Y的百分含量
【答案】B
【详解】A．平衡状态下，在t 时刻充入一定量的C，逆反应速率瞬间增大然后逐渐减小，
0
正反应速率在t 时刻不变，然后逐渐增大，化学平衡逆向移动，A错误；
0
B．该反应为气体体积减小的放热反应，温度升高化学平衡逆向移动，C百分含量减小，T
2
时C的百分含量大于T 时，T >T 满足该反应，增大压强化学平衡正向移动，C百分含量增
1 1 2
大，p 时C的百分含量大于p ，p >p 满足该反应，此外T 、p 对应曲线的反应速率最大，
2 1 2 1 1 2
B正确；
C．由图可知，在t 时刻，改变外界条件，逆反应速率大于正反应速率，随反应进行，正反
0
应速率逐渐增大，故b、c、d三点中对应的正反应速率最大的是d点，C错误；
D．该反应正反应为放热反应，升高温度化学平衡逆向移动，则随着温度的升高，Y的百分
含量增大，D错误；
故答案选B。
9．图像是学习化学的重要工具，下列有关图像的分析正确的是A．图①可以表示反应
B．图②表示 ，a、b、c中只有b点达到化学平衡状
态
C．图③可以表示反应 的反应速率随压强变化的关系
D．图④可以表示反应 ，平衡后升高温度，反应速率随时
间变化的图像
【答案】D
【详解】A．该反应的正反应是一个反应前后气体体积减小的放热反应，在压强不变时，
升高温度化学平衡逆向移动，A的平衡转化率减小；增大压强化学平衡正向移动，A的平衡
转化率增大，图像与反应不符合，A错误；
B．曲线表示平衡常数与温度的关系，曲线上各点都是平衡点，B错误；
C．该反应是一个反应前后气体体积增大的吸热反应，增大压强，正、逆反应速率都增大，
化学平衡逆向移动，则增大压强逆反应速率大于正反应速率，图像与反应事实不符合，C
错误；
D．该反应是一个反应前后气体体积减小的放热反应，平衡后升高温度，正、逆反应速率
都增大，化学平衡逆向移动，则逆反应速率大于正反应速率，图像与反应事实符合，D正确；
故合理选项是D。
10．下列是有关外界条件对化学反应速率或化学平衡影响的图像，其中图像和实验结论表
达均正确的是
图A 图B 图C 图D
A．A(g)+3B(g) 2C(g)是其他条件一定时，反应速率随温度变化的图像，则ΔH＞0
B．FeCl +3KSCN Fe(SCN) +3KCl是向平衡体系的溶液中加入少量KCl晶体后，化学反
3 3
应速率随时间变化的图像
C．A(g)+3B(g) 2C(g)是在有、无催化剂存在条件下，建立平衡过程的图像，曲线b代
表使用了催化剂
D．A(g)+B(g) 2C(g)是一定条件下，向含有一定量A的恒容密闭容器中逐渐加入B，达
平衡时A的转化率的图像
【答案】A
【详解】A．根据图像知，升高温度，平衡向正反应方向移动，则反应的ΔH>0，A正确；
B．该反应的实质为Fe3++3SCN- Fe(SCN) ，钾离子和氯离子不参加反应，则KCl浓度增大
3
不影响化学反应速率，B错误；
C．使用催化剂，反应速率加快，缩短反应达到平衡的时间，故曲线a表示使用了催化剂，
C错误；
D．由于不断加入B，A的转化率会一直增大不会出现下降，D错误；
答案选A。
11．下列是有关外界条件对化学反应速率和化学平衡影响的图像，其中图像和实验结论表
达均正确的是A．①是其他条件一定时，反应速率随温度变化的图像，则正反应
B．②是在平衡体系的溶液中溶入少量KCl晶体后，化学反应速率随时间变化的图像
C．③是在有无催化剂存在条件下，建立平衡过程的图像，a是使用催化剂时的曲线
D．④是一定条件下，向含有一定量A的恒容密闭容器中逐渐加入B，达平衡时A的转
化率的图像
【答案】C
【详解】A．图像①，正逆反应相等，升高温度，正反应速率大于逆反应速率，平衡正向
移动，则正反应ΔH>0，A错误；
B．②反应实质是Fe3＋＋3SCN- Fe(SCN) ，K＋和Cl-不参加化学反应，KCl浓度增大不影响化
3
学反应速率与平衡，平衡不移动，B错误；
C．③使用催化剂，反应速率加快，先达到平衡，但不改变平衡时A的体积分数，C正确；
D．④不断加入B，A的转化率不断增大，与图不符，D错误；
答案为C。
12．下面是某化学研究小组探究外界条件对化学反应速率和化学平衡影响的图像，其中图
像和实验结论表达均正确的是
①A(g)+3B(g)⇌2C(g) ②FeCl +3KSCN⇌Fe(SCN) +3KCl
3 3③A(g)+3B(g)⇌2C(g) ④A(g)+B(g)⇌2C(g)
A．①是其他条件一定时，反应速率随温度变化的图像，正反应ΔH<0
B．②是在平衡体系的溶液中溶入少量KCl晶体后化学反应速率随时间变化的图像
C．③是在有无催化剂存在下建立的平衡图像，a是使用催化剂时的曲线
D．④是一定条件下向含有一定量A的容器中逐渐加入B的图像，压强p >p
1 2
【答案】C
【详解】A．根据图像①，升高温度，平衡正向移动，正反应ΔH>0，A错误；
B．②反应实质是Fe3＋＋3SCN- Fe(SCN) ，K＋和Cl-不参加化学反应，KCl浓度增大不影响化
3
学平衡，B错误；
C．③使用催化剂，反应速率加快，先达到平衡，但不改变平衡时A的体积分数，C正确；
D．④此反应为反应前后气体物质的量不变的化学反应，改变压强不影响平衡状态，即不
影响A的转化率，且由于不断加入B，A的转化率增大，D错误；
综上所述答案为C。
二、填空题

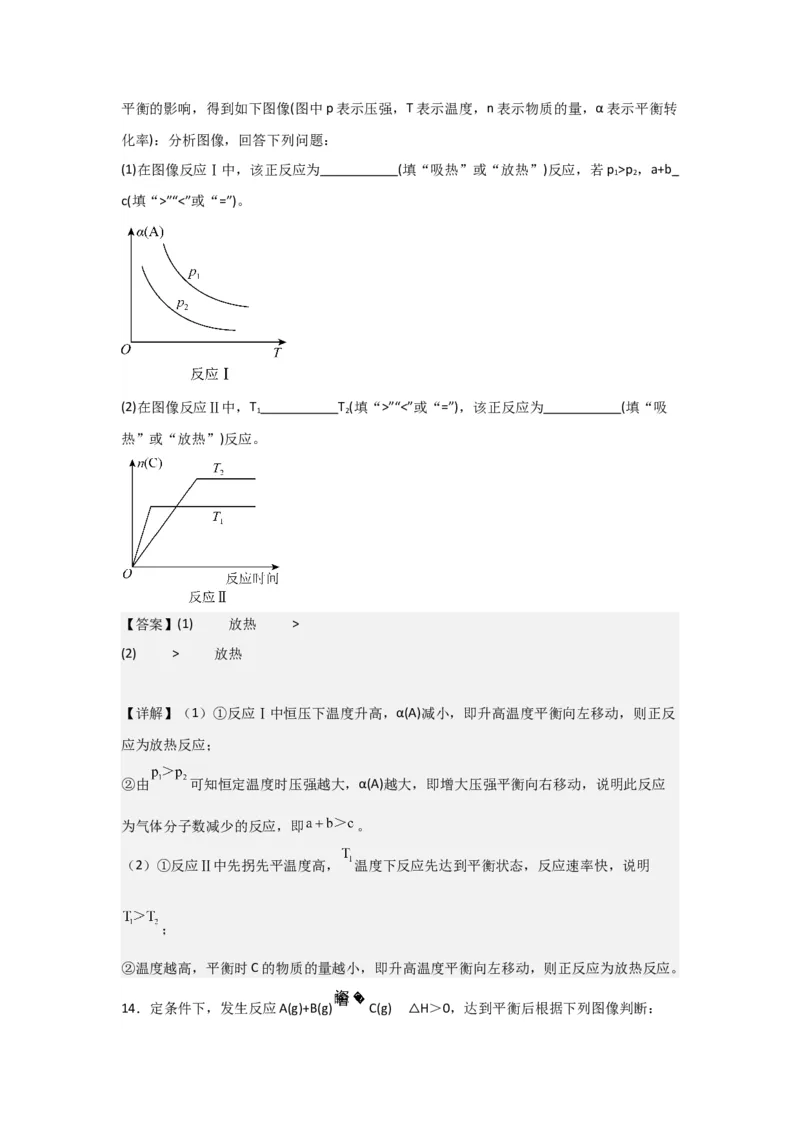

13．某化学科研小组研究在其他条件不变时，改变某一条件对反应aA(g)+bB(g)⇌cC(g)化学平衡的影响，得到如下图像(图中p表示压强，T表示温度，n表示物质的量，α表示平衡转
化率)：分析图像，回答下列问题：
(1)在图像反应Ⅰ中，该正反应为 (填“吸热”或“放热”)反应，若p >p ，a+b
1 2
c(填“>”“<”或“=”)。
(2)在图像反应Ⅱ中，T T (填“>”“<”或“=”)，该正反应为 (填“吸
1 2
热”或“放热”)反应。
【答案】(1) 放热 >
(2) > 放热
【详解】（1）①反应Ⅰ中恒压下温度升高，α(A)减小，即升高温度平衡向左移动，则正反
应为放热反应；
②由 可知恒定温度时压强越大，α(A)越大，即增大压强平衡向右移动，说明此反应
为气体分子数减少的反应，即 。
（2）①反应Ⅱ中先拐先平温度高， 温度下反应先达到平衡状态，反应速率快，说明
；
②温度越高，平衡时C的物质的量越小，即升高温度平衡向左移动，则正反应为放热反应。
14．定条件下，发生反应A(g)+B(g) C(g) H＞0，达到平衡后根据下列图像判断：
△A． B． C． D．
E.
(1)表示升高温度，达到新平衡的是图 (填“A”、“B”、“C”、“D”或“E”，下同)，新
平衡中C的质量分数 (填“增大”、“减小”或“不变”，下同)。
(2)表示降低压强，达到新平衡的是图 ，A的转化率 。
(3)表示减少C的浓度，达到新平衡的是图 ，表示使用催化剂，达新平衡的是图。
(4)增加A的浓度，达到新平衡的是图 ，达到平衡后A的转化率 。
【答案】(1) B 增大
(2) C 减小
(3)E
(4) A 减小
【分析】反应A(g)+B(g) C(g) H＞0，反应焓变大于零，为吸热的气体分子数减小的反
△
应；
【详解】（1）升高温度，正、逆反应速率均瞬间增大，化学平衡向吸热反应方向移动，即
向正反应方向移动，逆反应速率小于正反应速率，新平衡中C的质量分数增大，对应图像
为B；
（2）降低压强，化学平衡向气体分子数增大的方向移动，即向逆反应方向移动，正、逆反
应速率均减小，A的转化率也减小，对应图像为C；
（3）减少C的量，即减小产物的浓度，正反应速率瞬时不变，逆反应速率瞬时减小，平衡
正向移动，对应图像为E；（4）增加A的量，正反应速率瞬时增大，逆反应速率瞬时不变，平衡正向移动，A的转化
率减小，另一种反应物B的转化率增大，对应图像为A。
