二、滑轮
一． 定滑轮的概念、实质及特点（4题）...............................................................................................1
二． 动滑轮的概念、实质及特点（4题）...............................................................................................3
三． 辨析动滑轮与定滑轮的区别（3题）...............................................................................................6
四． 定滑轮对天花板拉力的计算（4题）...............................................................................................8
五． 动滑轮绳端拉力及移动距离的计算（5题）.................................................................................10
六． 滑轮组的连线问题（5题）.............................................................................................................12
七． 滑轮组承重绳子段数与绳端拉力、移动距离的关系（9题）.....................................................16
八． 斜面模型（4题）.............................................................................................................................21
九. 轮轴模型(4题).....................................................................................................................................23
一．定滑轮的概念、实质及特点（4题）
1．（2025·上海·中考真题）如图所示用不同方向的拉力F、F、F 匀速拉动重力为G的物体时，下列说法正确
1 2 3
的是（ ）
A．F=F=F B．F> G
1 2 3 2
C．F 和F 是一对平衡力 D．F 和G是一对平衡力
1 2 2
【答案】A
【详解】A．图示是定滑轮，定滑轮相当于等臂杠杆，滑轮的轴为支点，轴到轮边缘的距离为力臂，提升的物体
重力不变，阻力及阻力臂不变，动力臂不变，则向各方向的拉力相等，故A正确；
B．在忽略绳重和摩擦时，F=G，不忽略绳重和摩擦时，F>G，故B错误；
2 2
C．F 和F 的方向不相反，不是一对平衡力，故C错误；
1 2
D．F 和G的方向不相反，不是一对平衡力，故D错误。
2
故选A。
2．现有一个铁块通过定滑轮挂在弹簧测力计上，下列做法中能使弹簧测力计示数变小的是（ ）A．向容器内加盐 B．把测力计挂从 点移到 点
C．向容器内加酒精 D．容器下移使铁块部分露出水面
【答案】A

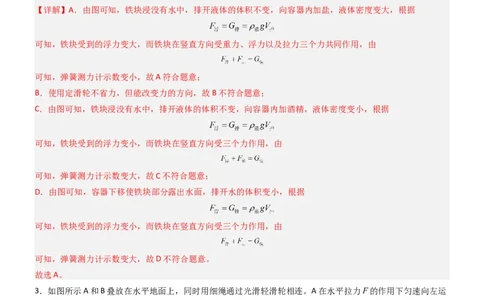

【详解】A．由图可知，铁块浸没有水中，排开液体的体积不变，向容器内加盐，液体密度变大，根据
可知，铁块受到的浮力变大，而铁块在竖直方向受重力、浮力以及拉力三个力共同作用，由
可知，弹簧测力计示数变小，故A符合题意；
B．使用定滑轮不省力，但能改变力的方向，故B不符合题意；
C．由图可知，铁块浸没有水中，排开液体的体积不变，向容器内加酒精，液体密度变小，根据
可知，铁块受到的浮力变小，而铁块在竖直方向受三个力作用，由
可知，弹簧测力计示数变大，故C不符合题意；
D．由图可知，容器下移使铁块部分露出水面，排开水的体积变小，根据
可知，铁块受到的浮力变小，而铁块在竖直方向受三个力作用，由
可知，弹簧测力计示数变大，故D不符合题意。
故选A。
3．如图所示A和B叠放在水平地面上，同时用细绳通过光滑轻滑轮相连。A在水平拉力F的作用下匀速向左运
动，若A与B之间的摩擦力为5N，B与水平地面之间的摩擦力为10N，则F的大小为（ ）
A．10N B．15N C．20N D．25N
【答案】C
【详解】分析A的受力情况：由图可知，在水平方向上，A一共受到三个力：向左的拉力为F、B和A之间的摩
擦力为f、绳子对A向右的拉力为T，向右的力与向左的力保持平衡，对A故有F=T+f
B对A的摩擦力和A对B的摩擦大小是相等的。对B分析受力，B受绳子向右的拉力T，A对B的摩擦向左f，地
对B的摩擦向左为f ，向右的力与向左的力保持平衡，对B故有
地对B
f+f =T
地对B
代入数据
5N+10N=T
解得T=15N，则F的大小
F=T+f=15N+5N=20N
故选C。

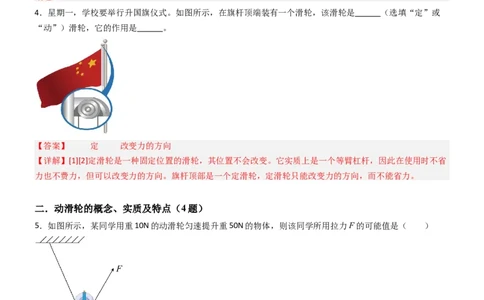

4．星期一，学校要举行升国旗仪式。如图所示，在旗杆顶端装有一个滑轮，该滑轮是 （选填“定”或
“动”）滑轮，它的作用是 。
【答案】 定 改变力的方向
【详解】[1][2]定滑轮是一种固定位置的滑轮，其位置不会改变。它实质上是一个等臂杠杆，因此在使用时不省
力也不费力，但可以改变力的方向。旗杆顶部是一个定滑轮，定滑轮只能改变力的方向，而不能省力。
二．动滑轮的概念、实质及特点（4题）
5．如图所示，某同学用重10N的动滑轮匀速提升重50N的物体，则该同学所用拉力F的可能值是（ ）
A．20N B．25N C．30N D．32N
【答案】D
【详解】由题图可知，拉力F的方向不是竖直向上的，则力F的力臂将不再是动滑轮的直径，而是小于直径，
如图所示：根据杠杆的平衡条件Fl=(G +G )r
动 物
因为l<2r，所以
由题意可知
即F>30N，故ABC不符合题意，D符合题意。
故选D。

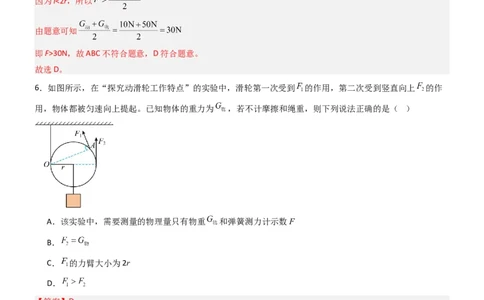

6．如图所示，在“探究动滑轮工作特点”的实验中，滑轮第一次受到 的作用，第二次受到竖直向上 的作
用，物体都被匀速向上提起。已知物体的重力为 ，若不计摩擦和绳重，则下列说法正确的是（ ）
A．该实验中，需要测量的物理量只有物重 和弹簧测力计示数F
B．
C． 的力臂大小为2r
D．
【答案】D
【详解】A．在“探究动滑轮工作特点”的实验中，需要测量的物理量有动滑轮重G 、物重G 以及测力计示
动 物
数F，故A错误；
B．由图知，O为支点，不计摩擦和绳重，阻力为动滑轮和物体的总重力，阻力臂为动滑轮的半径；用竖直向上
的力F （动力）提升物体时，动力臂为动滑轮的直径，所以动力臂是阻力臂的2倍，由杠杆平衡条件可知，动
2
力是阻力的一半，即故B错误；
C．力臂是支点到力的作用线的垂线段，由图知OA与F 的作用线垂直，所以F 的力臂为OA，故C错误；
1 1
D．在提升动滑轮的过程中，由力臂的定义可知，F 的力臂要小于F 的力臂，根据杠杆平衡条件可知，在阻力和
1 2阻力臂不变的情况下，动力臂越小，动力越大，即 ，故D正确。
故选D。
7．用动滑轮提起重物时，沿三个不同方向用力，如图所示，三个力的大小关系是（ ）
A．F＞F＞F B．F＝F＝F C．F＜F＜F D．F＞F＞F
1 2 3 1 2 3 1 2 3 1 3 2
【答案】C
【详解】固定绳子的一端与动滑轮接触的地方为支点，可知，F 的力臂为直径，力臂最大，F 的力臂较大，F 的
1 2 3
力臂最小，由杠杆平衡条件知，当阻力与阻力的力臂的乘积固定时，力臂越大，力越小，故三个力的关系为：
F ＜F ＜F 。故C符合题意，ABD不符合题意。
1 2 3
故选C。
8．如图所示，分别用滑轮A、B匀速提升甲、乙两个所受重力相同的物体（不计滑轮重力、绳子重力及摩擦
力）。滑轮A实质上是一个 杠杆；拉力F F（填“>”“<”或“=”）。
1 2
【答案】 等臂 >
【详解】[1]在不计滑轮重力、绳子重力及摩擦力时，定滑轮实质是等臂杠杆，不省力也不费力，但可以改变作
用力方向；动滑轮实质是动力臂为阻力臂二倍的省力杠杆，使用动滑轮最多能省一半力。由图可知，滑轮A是
定滑轮，实质上是一个等臂杠杆。
[2]不计滑轮重力、绳子重力及摩擦力，滑轮A是定滑轮，则 ；滑轮B是动滑轮，绳子段数为2，则
，故拉力F＞F。
1 2
三．辨析动滑轮与定滑轮的区别（3题）
9．如图，甲、乙两人将同一物体拉到楼顶上，不计滑轮重力和摩擦，下列说法正确的是（ ）A．甲、乙两人用力一样大 B．甲使绳索移动的距离大于乙使绳索移动的距离
C．乙用力比甲小 D．甲乙使绳索移动的距离相等
【答案】C
【详解】AC．由甲乙两图可知，甲图的滑轮是定滑轮，乙图的滑轮是动滑轮，不计滑轮重和摩擦，则甲的拉力
等于物体重力，乙的拉力等于物体重力的 ，所以乙用力比甲小，故A错误，C正确；
BD．将同一物体拉到楼顶，即物体上升高度相同，甲使绳索移动距离等于物体上升的高度，乙使绳索移动距离
等于物体上升高度的两倍，所以甲使绳索移动的距离小于乙使绳索移动的距离，故BD错误。
故选C。
10．把质量相等的A、B两物体挂在如图所示滑轮组下面，不计绳重、滑轮重和摩擦，放手后（ ）
A．A、B均静止 B．无法确定A、B的运动情况
C．A上升 D．A下降
【答案】D
【详解】B所在的滑轮随重物一起移动，为动滑轮，动滑轮省一半的力，A所在的滑轮不随重物一起移动，为定
滑轮，定滑轮不省力；A与B质量相等，则重力相等，不计绳子、滑轮的重力和摩擦，将B拉起只需A重力的
一半即可，所以放手后A下降，B上升。故ABC不符合题意，D符合题意。
故选D。
11．如图所示，分别利用甲，乙两滑轮匀速提起两个重物，图中使用甲滑轮的好处是 。其中乙滑
轮的自由端F 上升4m，则物体升高 m；不计滑轮和绳子的重力及摩擦，若拉力F=F，则G
2 1 2 1
G（选填“小于”、“等于”或“大于”）。
2【答案】 可以改变作用力方向 2 小于
【分析】（1）定滑轮使用时，滑轮的位置固定不变；定滑轮实质是等臂杠杆，不省力也不费力，但可以改变作
用力方向；
（2）动滑轮使用时，滑轮随重物一起移动；动滑轮实质是动力臂为阻力臂二倍的杠杆，省一半力多费1倍距离。
【详解】如图所示甲为定滑轮，乙为动滑轮。
[1]图中使用甲滑轮的好处是，可以改变作用力方向。
[2]动滑轮实质是动力臂为阻力臂二倍的杠杆，省一半力多费1倍距离，乙滑轮的自由端F 上升4m，则物体升
2
高2m。
[3]定滑轮实质是等臂杠杆，不省力也不费力，故
F=G
1 1
动滑轮实质是动力臂为阻力臂二倍的杠杆，故
则
G=2F
2 2
故
G
