《电压和电阻》中考试题精选
一．选择题（共20小题）
1．一款5G手机的折叠屏由柔性发光二极管制成，其中制成发光二极管的材料是（ ）
A．导体 B．半导体 C．超导体 D．绝缘体
2．如图所示，将手机充电器插入家庭电路插座中，即可为手机充电。充电器为手机充电时
的输出电压约为（ ）
A．1.5V B．5V C．110V D．220V
3．电视节目中我们看到“特斯拉线圈”表演，表演者通过有关设备造出人工闪电，放出美
妙的电火花。以下说法错误的是（ ）
A．表演者与“特斯拉线圈”构成了闭合回路
B．表演者是在安全电压状态下演出的
C．表演者的防护服里有金属丝，电流只是经过金属丝
D．表演时发生了电能向光能、热能的转化
4．青少年科技创新材料中有一种变光二极管，电流从其 P端流入时发红光，从其Q端流
入时发绿光，奥秘在于其内部封装有一红一绿两个发光二极管，发光二极管具有单向导电性，其符号为 ，当电流从“+”极流入时二极管能通电且发光，当电流从
“﹣”极流入时二极管不能发光，则该变光二极管的内部结构可能是下图中的（ ）
A． B．
C． D．
5．2013年5月，德州市教育局利用如图所示的“坐位体前屈测试仪”对初中毕业生进行
了身体柔韧性测试。测试者向前推动滑块，滑块被推动的距离越大，仪器的示数就越大。
吴月同学设计了如图所示的四种电路，其中滑动变阻器的滑片向右滑动时，电表示数增
大的电路是（ ）
A． B．
C． D．6．如图的电路中，R为待测电阻，阻值约为 5 ．实验器材有：滑动变阻器，规格为
“10 2A”；电压表（量程分别为0～3V、0～Ω15V）；电流表（量程分别为0～0.6A、0
～3AΩ）；电池组为新干电池3节串联。两只电表的量程可采用以下4种选法，为使测量
时能较准确地读数（指针最好在中间刻度线附近），两只电表的量程应采用（ ）
A．0～0.6A和0～15V B．0～0.6A和0～3V
C．0～3A和0～15V D．0～3A和0～3V
7．现代生产生活中需要各种各样的材料，下列说法正确的是（ ）
A．超导体是一种电阻超级大的材料
B．橡胶、铝、塑料都是很好的绝缘材料
C．用半导体材料可以制成性能优良的输电导线
D．有些半导体材料对光比较敏感，可以用来制造光敏电阻
8．关于导体电阻，下列说法正确的是（ ）
A．铜导线电阻比铁导线电阻小
B．导体两端的电压为零时，导体的电阻为零
C．只增加导体的横截面积，导体的电阻增大
D．导体的电阻越小，表示导体对电流的阻碍作用越小
9．某同学在做“用滑动变阻器改变电流”的实验时，连接如图所示的电路，将滑动变阻器
的滑片移动到最大阻值处，闭合开关S，发现小灯不亮，接下来的操作，在以下步骤中
最合理的是（ ）A．断开开关S，更换灯泡重新实验
B．断开开关S，增加电池的节数重新实验
C．断开开关S，拆掉导线重新连接电路
D．观察电流表的示数是否为零，判断电路是否断路
10．如图甲所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电灯L
1
和L 两端的电压分别为（ ）
2
A．4.8V，1.2V B．6V，1.2V C．1.2V，6V D．1.2V，4.8V
11．在探究电路的电压规律的实验时用了图中的某个电路，已知R ＞R ，电压表V 、V 、
1 2 1 2
V 的读数分别是4V，2V，6V，测量时的电路图应是（ ）
3
A． B．C． D．
12．如图所示，当滑片P向右移动时，滑动变阻器连入电路的电阻变小的是（ ）
A． B．
C． D．
13．如图所示，电源电压恒定。当开关S 断开，S 闭合时，电压表的示数如甲图所示；当
1 2
开关S 闭合，S 断开时，电压表的示数如乙图所示，则灯 L 、L 两端的电压分别为（
1 2 1 2
）
A．3.5V 8.5V B．8.5V 3.5V C．3.5V 5.0V D．5.0V 3.5V
14．在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐
渐变亮，则下列接法正确的是（ ）A．M接A，N接B B．M接C，N接D C．M接C，N接B D．M接A，N接D
15．在如图所示的电路中，电压表测量的是（ ）
A．灯L 两端的电压 B．灯L 两端的电压
1 2
C．电源两端的电压 D．开关S两端的电压
16．如图所示，在“探究串联电路的电压规律”实验时，闭合开关，用电压表分别测出
AB、BC、AC两端的电压分别为U ＝1.5V，U ＝1.5V，U ＝3V，在表格中记录数
AB BC AC
据后，接着的实验步骤是（ ）
A．整理器材，结束实验
B．分析数据，得出结论
C．换用不同规格的小灯泡，再测出几组电压值
D．换用电压表的另一量程，再测出一组电压值
17．长沙市区2019年实验考试“探究串联电路的电压关系”，某同学按如图（a）所示连
接电路。闭合开关后，用电压表分别测量U 、U 、U 三处电压，关于在实验过程中
ab bc ac
出 现 的 情 况 ， 下 列 说 法 正 确 的 是 （ ）A．连接电路的过程中不用考虑开关的状态
B．测出U 间电压后，保持b不动，将a改接到c，可以测出U
ab bc
C．连接好电路，闭合开关后电压表示数如图b所示的情况，必须将电压表校零
D．实验时电压表示数U ＝U ，且示数不为0，可能是a、b之间发生了断路
ab ac
18．如图的电路，闭合开关，电路正常工作，图中电流表 A 、A 、A 、A 对应的示数为
1 2 3 4
I 、I 、I 、I ，电压表V 、V 、V 、V 对应的示数为U 、U 、U 、U ．下列说法正确
1 2 3 4 1 2 3 4 1 2 3 4
的是（ ）
A．I ＜I ，I ＝I ，U ＝U ，U ＞U
1 2 3 4 1 2 3 4
B．I ＝I ，I ＝I ，U ＝U ，U ＝U
1 2 3 4 1 2 3 4
C．I ＝I ，I ＜I ，U ＜U ，U ＝U
1 2 3 4 1 2 3 4
D．I ＜I ，I ＜I ，U ＝U ，U ＝U
1 2 3 4 1 2 3 4
19．图所示电路，L 的电阻比L 的小。开关闭合，灯均发光，则（ ）
1 2A．V示数等于V 示数 B．V 示数大于V 示数
1 1 2
C．A示数等于A 示数 D．A 示数大于A 示数
2 1 2
20．如图所示，是用滑动变阻器调节灯泡亮度的几种方案，你认为可能达到目的方案是 （
）
A． B． C． D．
二．填空题（共2小题）

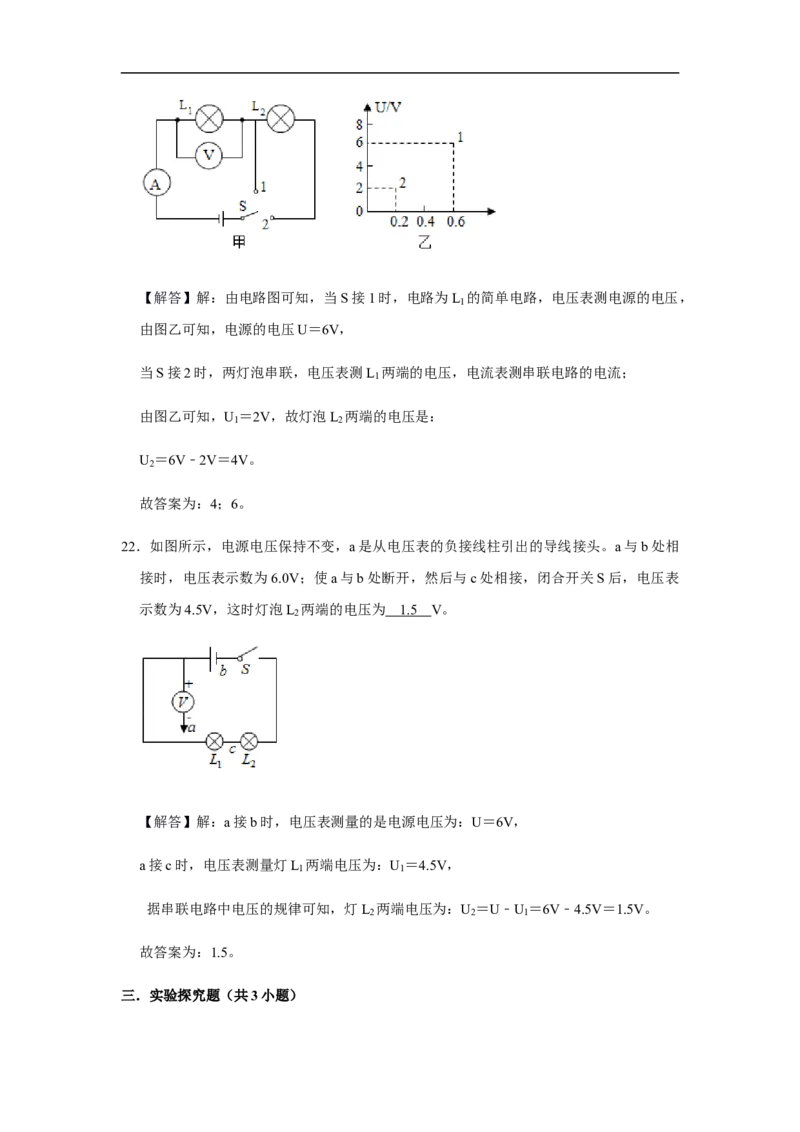

21．如图甲所示，当开关S由接点1转到接点2时，电压表示数变化如图乙所示，则灯泡
L 两端的电压是 V，电源电压是 V。
2

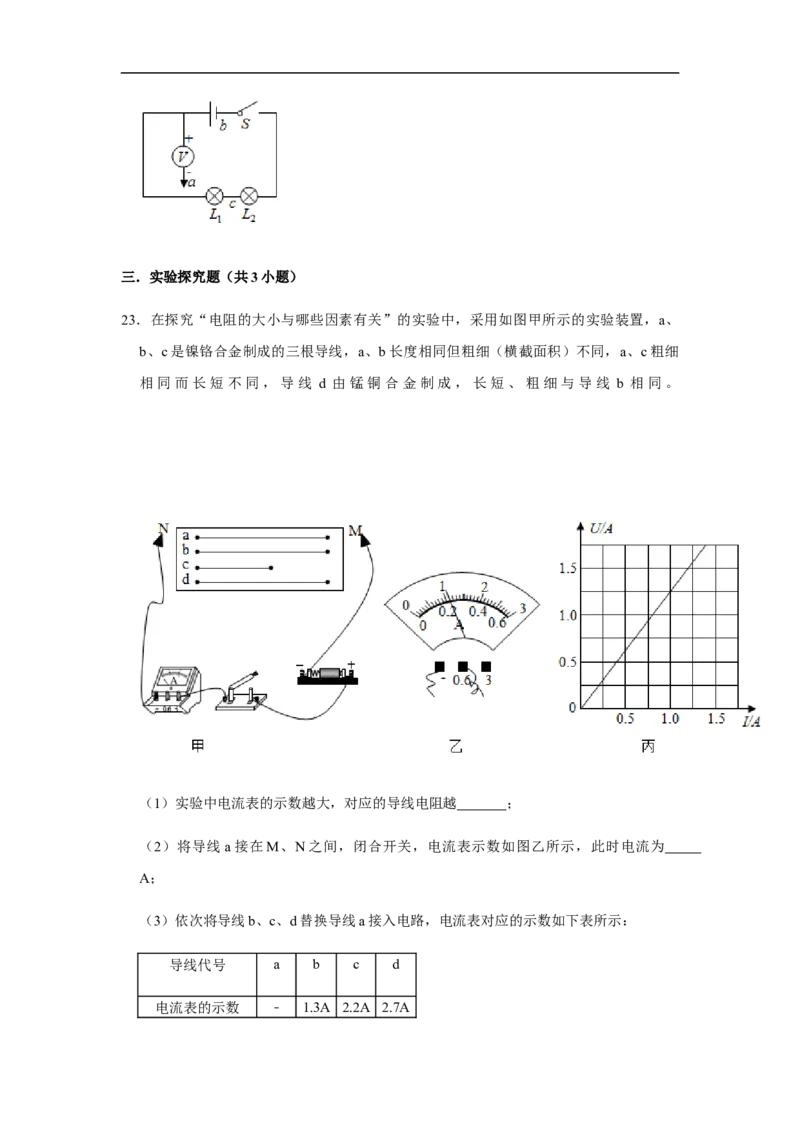

22．如图所示，电源电压保持不变，a是从电压表的负接线柱引出的导线接头。a与b处相
接时，电压表示数为6.0V；使a与b处断开，然后与c处相接，闭合开关S后，电压表
示数为4.5V，这时灯泡L 两端的电压为 V。
2三．实验探究题（共3小题）

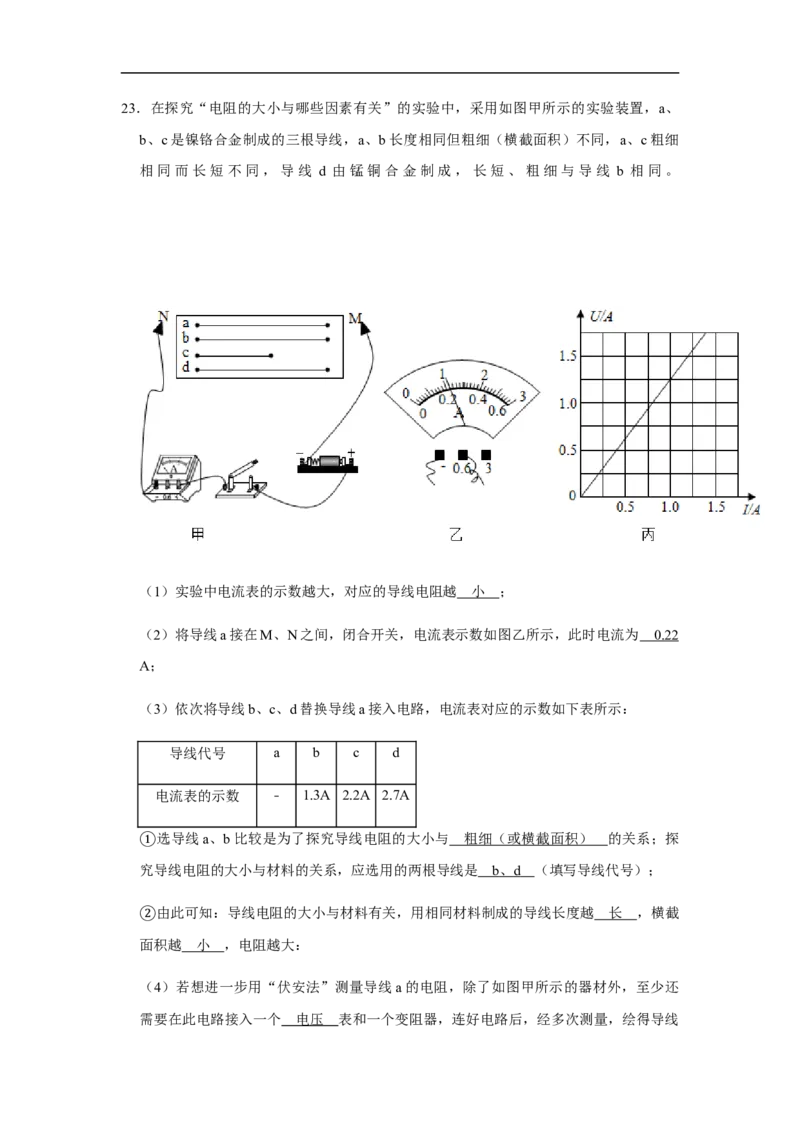

23．在探究“电阻的大小与哪些因素有关”的实验中，采用如图甲所示的实验装置，a、
b、c是镍铬合金制成的三根导线，a、b长度相同但粗细（横截面积）不同，a、c粗细
相同而长短不同，导线 d 由锰铜合金制成，长短、粗细与导线 b 相同。
（1）实验中电流表的示数越大，对应的导线电阻越 ；
（2）将导线a接在M、N之间，闭合开关，电流表示数如图乙所示，此时电流为
A；
（3）依次将导线b、c、d替换导线a接入电路，电流表对应的示数如下表所示：
导线代号 a b c d
电流表的示数 ﹣ 1.3A 2.2A 2.7A选导线a、b比较是为了探究导线电阻的大小与 的关系；探究导线电阻的大小
①与材料的关系，应选用的两根导线是 （填写导线代号）；
由此可知：导线电阻的大小与材料有关，用相同材料制成的导线长度越 ，横
②截面积越 ，电阻越大：
（4）若想进一步用“伏安法”测量导线a的电阻，除了如图甲所示的器材外，至少还
需要在此电路接入一个 表和一个变阻器，连好电路后，经多次测量，绘得导线a
的U﹣I图象如图丙所示，则其电阻为 。
Ω
24．某科技兴趣小组在实验室看到若干长方体金属导体。它们的材料相同，外形都如图甲
所示，他们想探究该种导体电阻与厚度及边长的关系。在老师的帮助下，他们测量了部
分导体厚度h、边长a和电阻R，并记录在表格中。（在测量电阻时，老师要求导体都
要按照图乙所示的方式通过导线接入电路；实验时环境温度保持不变。）
根据以上信息，请回答下面问题：
（1）分析表格中的数据可得：该种导体电阻大小与边长 a （选填“有关”或
“无关”），与厚度h成 （选填“正比”或“反比”）。
（2）从该种导体中，选取了厚度h之比为2：3、边长a之比为2：1的两个导体R 、
1
R ，按图丙方式串联后接在闭合电路中，设两端的电压为 U ，R 两端的电压为U ，则
2 1 2 2
U ：U ＝ 。
1 2
（3）现代集成电路技术需要电子元件微型化，且集成度越高，电子元件越需要微小。
现某集成电路需要一只阻值为1.6×10﹣3 的该种导体，小华从边长a为5mm、10mm、
15mm、20mm的四个导体中选择了边长Ω为5mm的导体。与其它三个导体相比，请分析
该导体工作时的优缺点： 。次数 厚度h/mm 边长a/mm 电阻R/×10﹣3
Ω
1 1 5 1.6
2 1 10 1.6
3 1 15 1.6
4 1 20 1.6
5 2 10 0.8
6 4 10 0.4
7 5 10 0.32

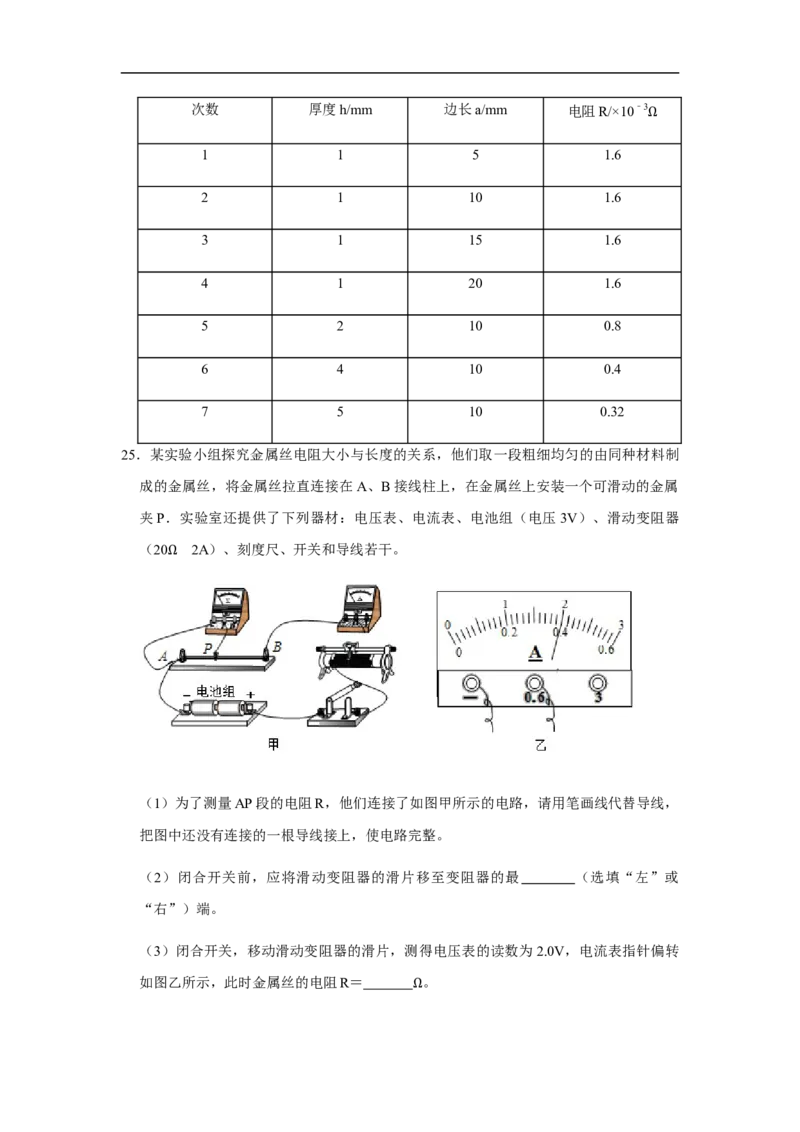

25．某实验小组探究金属丝电阻大小与长度的关系，他们取一段粗细均匀的由同种材料制
成的金属丝，将金属丝拉直连接在A、B接线柱上，在金属丝上安装一个可滑动的金属
夹P．实验室还提供了下列器材：电压表、电流表、电池组（电压3V）、滑动变阻器
（20 2A）、刻度尺、开关和导线若干。
Ω

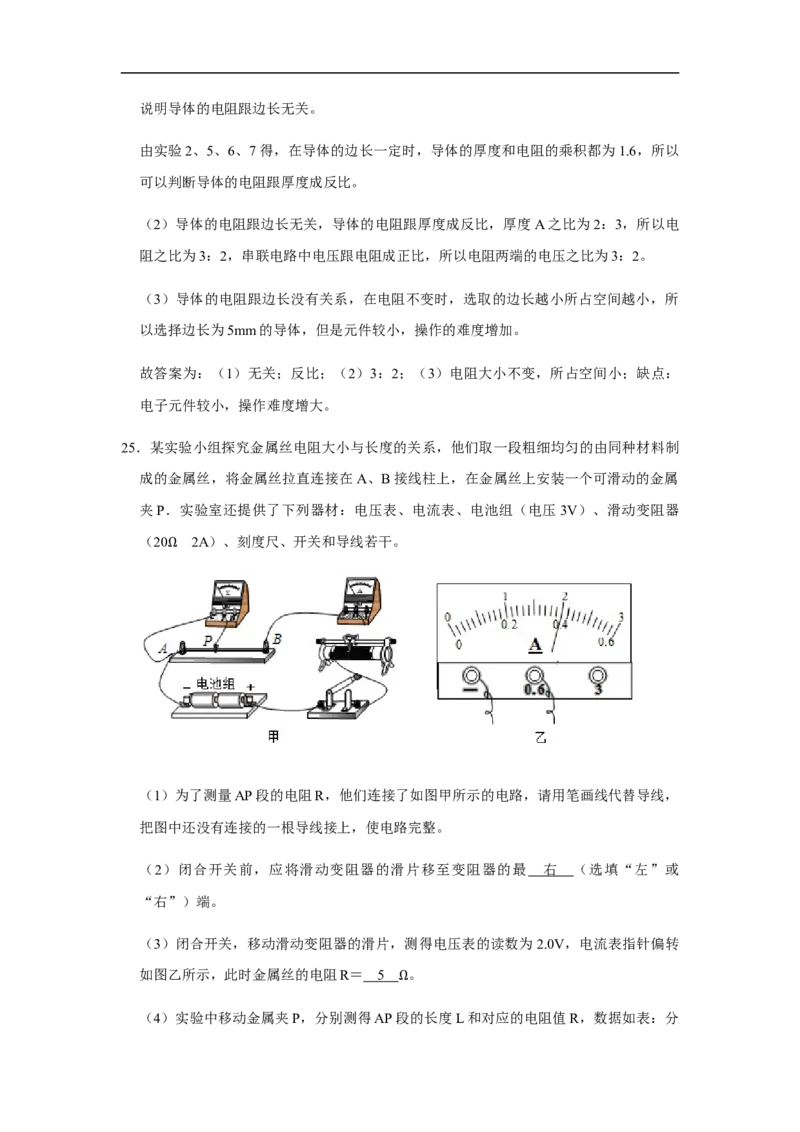

（1）为了测量AP段的电阻R，他们连接了如图甲所示的电路，请用笔画线代替导线，
把图中还没有连接的一根导线接上，使电路完整。
（2）闭合开关前，应将滑动变阻器的滑片移至变阻器的最 （选填“左”或
“右”）端。
（3）闭合开关，移动滑动变阻器的滑片，测得电压表的读数为2.0V，电流表指针偏转
如图乙所示，此时金属丝的电阻R＝ 。
Ω（4）实验中移动金属夹P，分别测得AP段的长度L和对应的电阻值R，数据如表：分
析表中数据，可知R与L的关系是：当导体的材料和横截面积一定时，导体的长度越长
电阻 （选填“越大”或“越小”）。
L/cm 15 30 45 60 75
R/ 2.5 5 7.5 10 12.5
Ω
（5）在实验中，探究金属丝电阻大小与长度的关系时，必须保持导体的材料和横截面
积一定，这种探究问题的科学方法叫： 。在下列两个电学实验中，应用此方法
的是： （选填字母）
A．用伏安法测电阻 B．探究电流与电压、电阻的关系。
四．综合能力题（共1小题）
26．阅读短文，回答问题：
白光LED灯
目前，常用的白光LED以蓝光LED为芯片，其上涂有黄色荧光粉，通电后，LED芯片
发出蓝光，其中一部分照射到荧光粉上，荧光粉发出波长比蓝光长的黄光，该黄光与另
一部分蓝光混合射出，人眼便感觉到白光，生活中常用的白光 LED灯是将多个白光
LED连接而成的。
实验表明，白光LED的发光强度与其通过电流的占空比成正比。通常通过LED的电流
I
随时间变化的规律如图1所示，电流的占空比D= 0，在电流周期T小于人眼视觉暂留
T
时间（约0.1s）的情形下，人眼便感觉不到灯的闪烁。
人眼对亮度的感觉（即“视觉亮度”）与LED发光强度变化并不一致，当光强度均匀
增大时，视觉亮度并非均匀增加。弱光时，光强增大一倍，视觉亮度的增加多于一倍；
强光时，光强增大一倍，视觉亮度的增加不足一倍。
生活中，白光LED调光台灯的电流设置了恰当的占空比变化规律，使视觉亮度均匀变化。
（1）文中所述人眼感觉到的白光是由 混合而成的。
（2）文中所述白光LED发出的两种色光 。
A．均由荧光粉产生
B．均由LED芯片产生
C．波长短的由LED芯片产生，波长长的由荧光粉产生
D．波长短的由荧光粉产生，波长长的由LED芯片产生
（3）白光 LED 灯通入图中所示电流时，在 0﹣2T 时间内，不发光的时间段为
和 。
（4）下列是四种电流的t 和T值，它们的I 均相同。分别用它们对同一白光LED灯供
0 0
电，其中人眼感觉不到闪烁，且发光强度最大的是 。
A．t ＝1.8s，T＝2s
0
B．t ＝0.8s，T＝1.0s
0
C．t ＝0.05s，T＝0.1s
0
D．t ＝0.02s，T＝0.03s
0

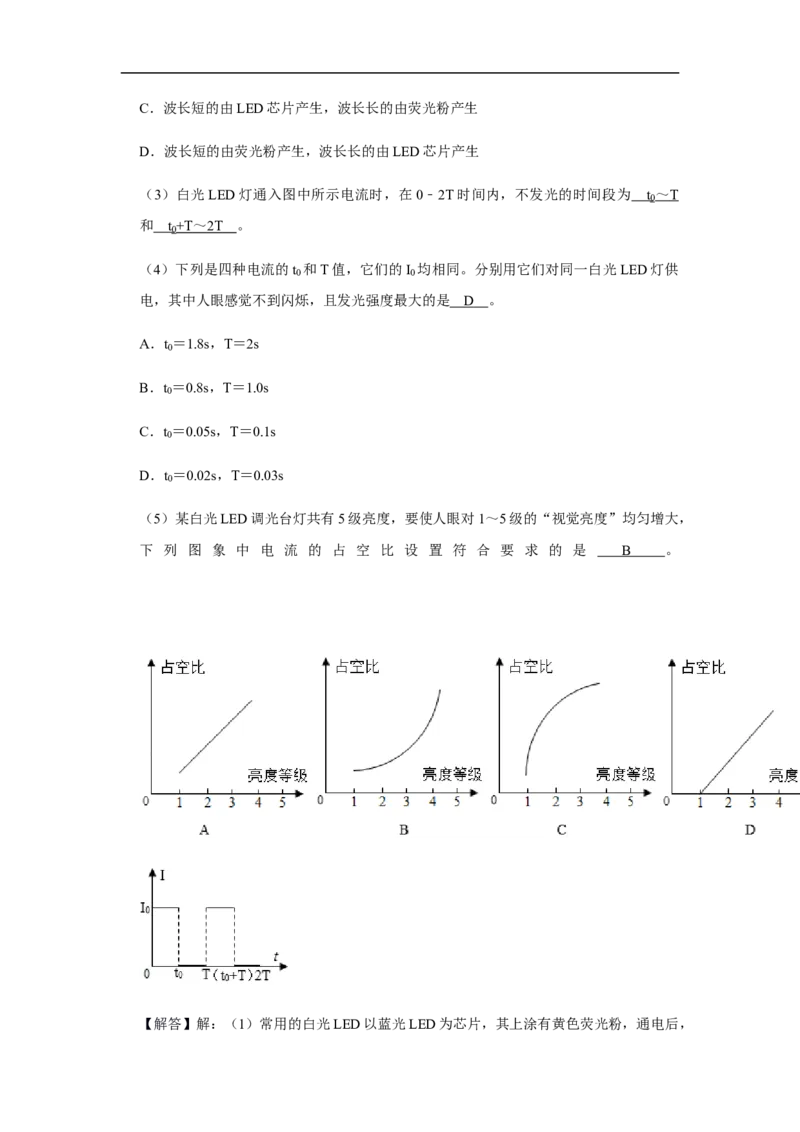

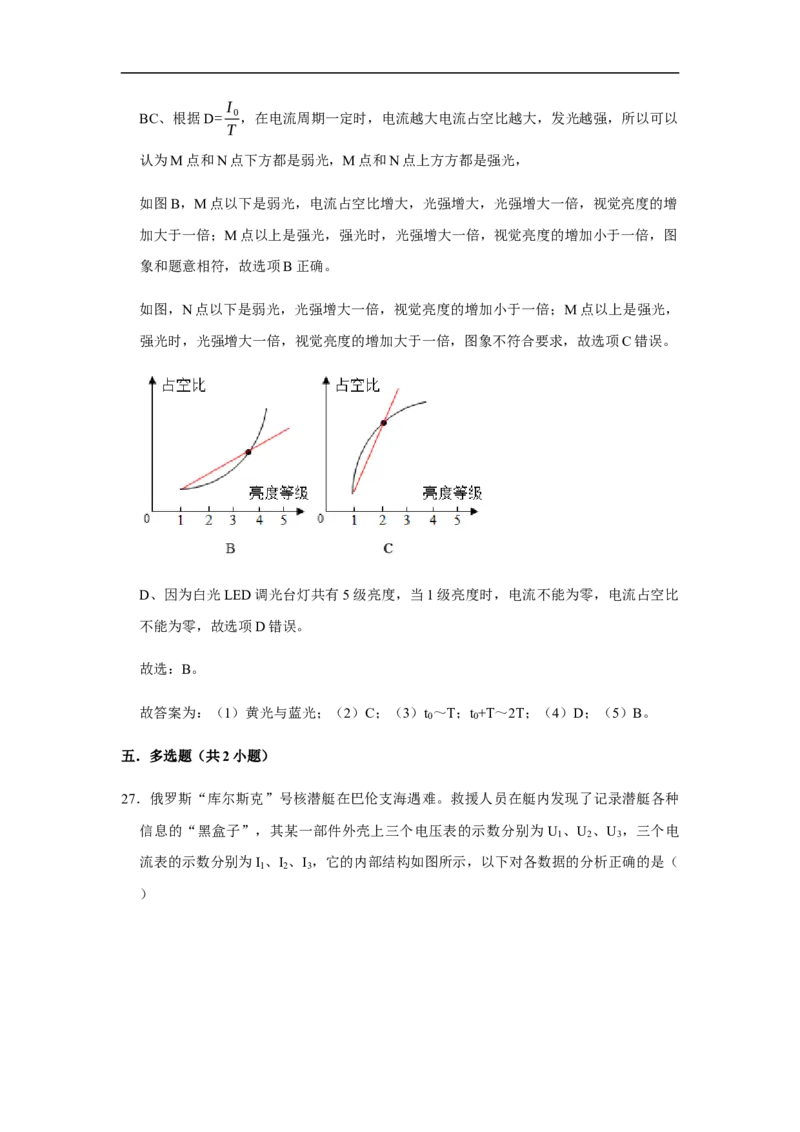

（5）某白光LED调光台灯共有5级亮度，要使人眼对1～5级的“视觉亮度”均匀增大，

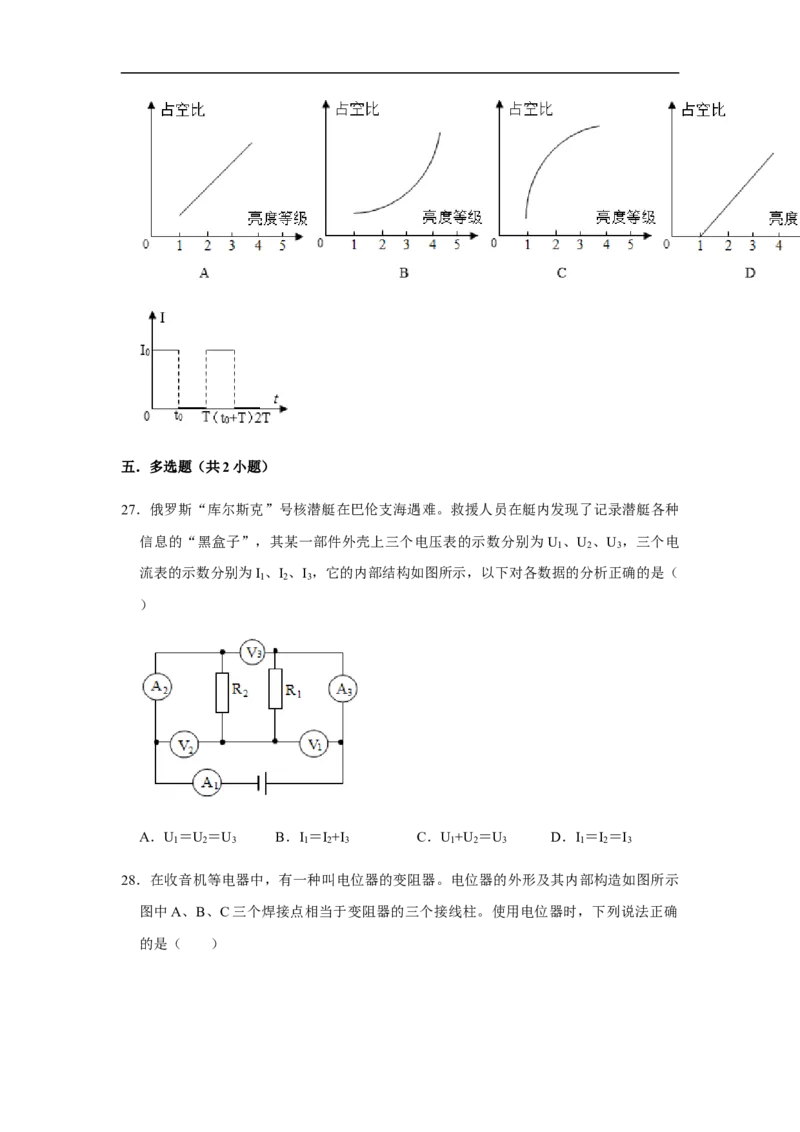

下 列 图 象 中 电 流 的 占 空 比 设 置 符 合 要 求 的 是 。五．多选题（共2小题）
27．俄罗斯“库尔斯克”号核潜艇在巴伦支海遇难。救援人员在艇内发现了记录潜艇各种
信息的“黑盒子”，其某一部件外壳上三个电压表的示数分别为U 、U 、U ，三个电
1 2 3
流表的示数分别为I 、I 、I ，它的内部结构如图所示，以下对各数据的分析正确的是（
1 2 3
）
A．U ＝U ＝U B．I ＝I +I C．U +U ＝U D．I ＝I ＝I
1 2 3 1 2 3 1 2 3 1 2 3

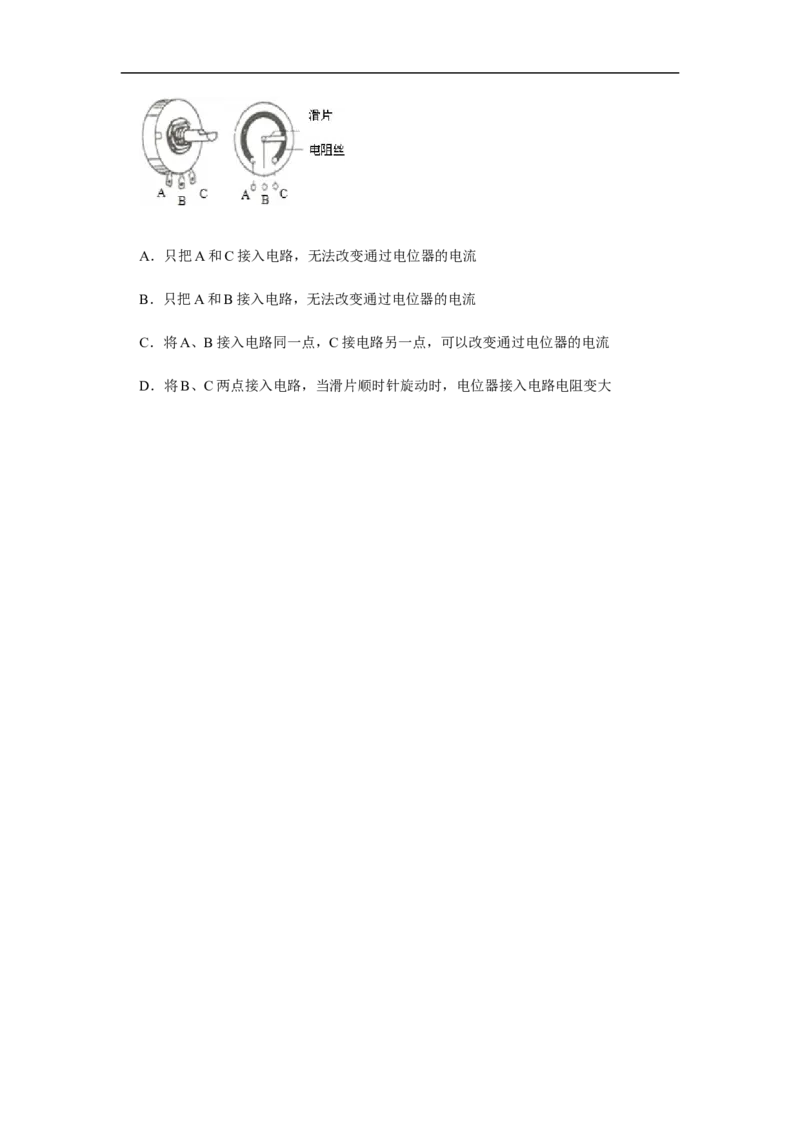

28．在收音机等电器中，有一种叫电位器的变阻器。电位器的外形及其内部构造如图所示
图中A、B、C三个焊接点相当于变阻器的三个接线柱。使用电位器时，下列说法正确
的是（ ）A．只把A和C接入电路，无法改变通过电位器的电流
B．只把A和B接入电路，无法改变通过电位器的电流
C．将A、B接入电路同一点，C接电路另一点，可以改变通过电位器的电流
D．将B、C两点接入电路，当滑片顺时针旋动时，电位器接入电路电阻变大参考答案与试题解析
一．选择题（共20小题）
1．一款5G手机的折叠屏由柔性发光二极管制成，其中制成发光二极管的材料是（ ）
A．导体 B．半导体 C．超导体 D．绝缘体
【解答】解：二极管是由硅和锗等材料制作成，而硅和锗是半导体材料，所以发光二极
管是用半导体材料制成的，故ACD错误，B正确。
故选：B。
2．如图所示，将手机充电器插入家庭电路插座中，即可为手机充电。充电器为手机充电时
的输出电压约为（ ）
A．1.5V B．5V C．110V D．220V
【解答】解：充电器为手机充电时的输出电压较小，在5V左右。
故选：B。
3．电视节目中我们看到“特斯拉线圈”表演，表演者通过有关设备造出人工闪电，放出美
妙的电火花。以下说法错误的是（ ）
A．表演者与“特斯拉线圈”构成了闭合回路B．表演者是在安全电压状态下演出的
C．表演者的防护服里有金属丝，电流只是经过金属丝
D．表演时发生了电能向光能、热能的转化
【解答】解：A、表演者与“特斯拉线圈”构成了闭合回路，才有电流产生；故A不符
题意；
B、特斯拉线圈的原理是使用变压器使普通电压升压，然后经由两级线圈，从放电终端
放电的设备。故表演者不是在安全电压状态下演出的；故B符合题意；
C、不能让此电流通过人体，对人体造成伤害；故表演者的防护服里有金属丝，电流只
是经过金属丝；故C不符题意；
D、表演时，消耗了电能，获得了光能和热能；即发生了电能向光能、热能的转化；故
D不符题意；
故选：B。
4．青少年科技创新材料中有一种变光二极管，电流从其 P端流入时发红光，从其Q端流
入时发绿光，奥秘在于其内部封装有一红一绿两个发光二极管，发光二极管具有单向导
电性，其符号为 ，当电流从“+”极流入时二极管能通电且发光，当电流从
“﹣”极流入时二极管不能发光，则该变光二极管的内部结构可能是下图中的（ ）
A． B．
C． D．【解答】解：
因为二极管具有单向导电性，当电流从二极管的正接线柱流入，负接线柱流出时，二极
管将电路接通；当电流从二极管的负接线柱流入时，二极管在电路中处于断开状态；根
据题意可知，电流从其P端流入时发红光，从其Q端流入时发绿光，所以两二极管并联，
且红发光二极管的正接线柱在P端，负接线柱在Q端，绿发光二极管的正接线柱在Q端，
负接线柱在P端，所以C图正确。
故选：C。
5．2013年5月，德州市教育局利用如图所示的“坐位体前屈测试仪”对初中毕业生进行
了身体柔韧性测试。测试者向前推动滑块，滑块被推动的距离越大，仪器的示数就越大。
吴月同学设计了如图所示的四种电路，其中滑动变阻器的滑片向右滑动时，电表示数增
大的电路是（ ）
A． B．
C． D．
【解答】解：A、电路为并联电路，电流表测量干路上的电流，当滑片向右滑动时，滑
动变阻器接入电路的阻值增大，则电流表的示数减小，故A选项错误；
B、电路为并联电路，电流表测量定值电阻的电流，电流表的示数不变，故B错误；C、电路为串联电路，电压表测量电源电压，当滑片向右滑动时，电压表示数不变，故
C错误。
D、电路为串联电路，电压表测量变阻器两端的电压，当滑片向右滑动时，滑动变阻器
接入电路的电阻增大，串联电路起分压作用，所以变阻器分得的电压变大，电压表的示
数变大，故D选项正确；
故选：D。
6．如图的电路中，R为待测电阻，阻值约为 5 ．实验器材有：滑动变阻器，规格为
“10 2A”；电压表（量程分别为0～3V、0～Ω15V）；电流表（量程分别为0～0.6A、0
～3AΩ）；电池组为新干电池3节串联。两只电表的量程可采用以下4种选法，为使测量
时能较准确地读数（指针最好在中间刻度线附近），两只电表的量程应采用（ ）
A．0～0.6A和0～15V B．0～0.6A和0～3V
C．0～3A和0～15V D．0～3A和0～3V
【解答】解：电池组为新干电池三节串联，即电源电压为4.5V，
若使用两只电表的大量程，电表的指针偏转角度都很小，不能较准确地读数；
在滑动变阻器的保护下，电压表可以选择0～3V的量程；
U 3V
当定值电阻两端电压最大为3V时，其最大电流约为：I= = =0.6A，电流表可以选
R 5Ω
择0～0.6A的量程，但一定注意滑动变阻器连入电路的阻值不能太小。
故选：B。
7．现代生产生活中需要各种各样的材料，下列说法正确的是（ ）
A．超导体是一种电阻超级大的材料B．橡胶、铝、塑料都是很好的绝缘材料
C．用半导体材料可以制成性能优良的输电导线
D．有些半导体材料对光比较敏感，可以用来制造光敏电阻
【解答】解：
A、超导是在温度极低时电阻为零的现象，故A错误；
B、橡胶、塑料是绝缘体，而铝是导体，故B错误；
C、半导体材料的导电能力介于导体和绝缘体之间；而输电线应选用导电能力强的材料；
故C错误；
D、根据半导体对光比较敏感，可制造光敏电阻；故D正确；
故选：D。
8．关于导体电阻，下列说法正确的是（ ）
A．铜导线电阻比铁导线电阻小
B．导体两端的电压为零时，导体的电阻为零
C．只增加导体的横截面积，导体的电阻增大
D．导体的电阻越小，表示导体对电流的阻碍作用越小
【解答】解：
A、导体的电阻与导线的材料、长度和横截面积有关，所以铜导线的电阻不一定比铁导
线的电阻小，故A错误；
B、导体的电阻是导体本身的一种性质，与导体两端电压无关；导体两端的电压为零时，
导体的电阻并不为零，故B错误；
C、只增加导体的横截面积，导体的电阻减小，故C错误；
D、导体的电阻表示的是导体对电流的阻碍作用，电阻越小，说明导体对电流的阻碍作
用越小，故D正确。故选：D。
9．某同学在做“用滑动变阻器改变电流”的实验时，连接如图所示的电路，将滑动变阻器
的滑片移动到最大阻值处，闭合开关S，发现小灯不亮，接下来的操作，在以下步骤中
最合理的是（ ）
A．断开开关S，更换灯泡重新实验
B．断开开关S，增加电池的节数重新实验
C．断开开关S，拆掉导线重新连接电路
D．观察电流表的示数是否为零，判断电路是否断路
【解答】解：
AB、若电路发生断路故障时，换用更大功率的灯泡或增加电池数量，灯泡同样不发光，
故AB错误；
C、如果灯丝断了或导线发生断路，拆掉导线重新连接电路，灯泡仍然不亮，故C错误。
D、该电路为串联电路，闭合开关，灯泡不亮时，先观察电流表是否有示数；如果无示
数，说明电路出现断路现象，然后检测出断路的位置，并进行处理；如果电流表有较小
的示数，则是电路中电阻较大造成的，可移动滑片观察灯泡是否发光；故D正确。
故选：D。
10．如图甲所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电灯L
1
和L 两端的电压分别为（ ）
2A．4.8V，1.2V B．6V，1.2V C．1.2V，6V D．1.2V，4.8V
【解答】解：
（1）由电路图可知：电灯L 、L 串联，电压表V 测电源电压，电压表V 测L 两端的
1 2 1 2 1
电压。
（2）因为串联电路两端电压等于各部分电压之和，所以电压表V 的示数应大于V 的示
1 2
数；
则电压表V 的量程是0～15V，分度值为0.5V，示数U ＝6V；
1 V1
电压表V 的量程是0～3V，分度值为0.1V，示数U ＝1.2V。
2 V2
（3）电压表V 测L 两端的电压，所以L 两端的电压U ＝U ＝1.2V；
2 1 1 1 V2
由于L 、L 串联，电压表V 测电源电压，由串联电路的特点可知：L 两端的电压U ＝
1 2 1 2 2
U ﹣U ＝6V﹣1.2V＝4.8V。
V1 V2
故选：D。
11．在探究电路的电压规律的实验时用了图中的某个电路，已知R ＞R ，电压表V 、V 、
1 2 1 2
V 的读数分别是4V，2V，6V，测量时的电路图应是（ ）
3
A． B．C． D．
【解答】解：A、R 和R 组成并联电路，电压表V 测R 的电压，电压表V 测R 的电
1 2 1 2 2 1
压，电压表V 测R 和R 并联的总电压，根据并联电路电压的特点，三个电压表的示数
3 1 2
应该相等，不符合题意，该选项错误；
B、R 和R 组成串联电路，电压表V 测R 的电压，电压表V 测R 的电压，电压表V
1 2 1 2 2 1 3
测R 和R 串联的总电压，由于R ＞R ，所以V 的示数应大于V 的示数，并且V 的示
1 2 1 2 2 1 3
数等于V 和V 示数的和，不符合题意，该选项错误；
1 2
C、R 和R 组成并联电路，电压表V 测R 的电压，电压表V 测R 的电压，电压表V
1 2 1 1 2 2 3
测R 和R 并联的总电压，根据并联电路电压的特点，三个电压表的示数应该相等，不
1 2
符合题意，该选项错误；
D、R 和R 组成串联电路，电压表V 测R 的电压，电压表V 测R 的电压，电压表V
1 2 1 1 2 2 3
测R 和R 串联的总电压，由于R ＞R ，所以V 的示数应大于V 的示数，并且V 的示
1 2 1 2 1 2 3
数等于V 和V 示数的和，符合题意，该选项正确。
1 2
故选：D。
12．如图所示，当滑片P向右移动时，滑动变阻器连入电路的电阻变小的是（ ）
A． B．
C． D．
【解答】解：A、图中接A、C接线柱；故当滑片向右移动时，连入电路的电阻丝的长
度变大，连入电路的电阻变大，故A不符合题意。B、图中接A、D接线柱；故当滑片向右移动时，连入电路的电阻丝的长度变大，连入
电路的电阻变大，故B不符合题意。
C、图中接A、B接线柱；故当滑片向右移动时，连入电路的电阻丝的长度不变，连入
电路的电阻不变，故C不符合题意。
D、图中接B、C接线柱；故当滑片向右移动时，连入电路的电阻丝的长度变小，连入
电路的电阻变小，故D符合题意。
故选：D。
13．如图所示，电源电压恒定。当开关S 断开，S 闭合时，电压表的示数如甲图所示；当
1 2
开关S 闭合，S 断开时，电压表的示数如乙图所示，则灯 L 、L 两端的电压分别为（
1 2 1 2
）
A．3.5V 8.5V B．8.5V 3.5V C．3.5V 5.0V D．5.0V 3.5V
【解答】解：根据图甲可知，电压表的量程为0～15V，分度值为0.5V，示数为8.5V；
根据图乙可知，电压表的量程为0～15V，分度值为0.5V，示数为3.5V；
当开关S 闭合，S 断开时，电压表测L 两端的电压，故L 两端的电压为3.5V；
1 2 1 1
电压表因为串联电路两端电压等于各部分电压之和，所以L 两端的电压：8.5V﹣3.5V＝
2
5V。
故选：C。
14．在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐
渐变亮，则下列接法正确的是（ ）A．M接A，N接B B．M接C，N接D C．M接C，N接B D．M接A，N接D
【解答】解：滑动变阻器的滑片右移，灯泡变亮，功率变大，根据P＝I2R，电路中电流
变大。电源电压不变，电流变大，电阻变小，滑动变阻器接入电路的电阻丝变短。M应
该接A或B，N接D。
故选：D。
15．在如图所示的电路中，电压表测量的是（ ）
A．灯L 两端的电压 B．灯L 两端的电压
1 2
C．电源两端的电压 D．开关S两端的电压
【解答】解：本题中电压表画在左上角，好象是在电池的两端，离 L 很远，其实电压
2
表是并联在L 的两端的，测的是L 的电压。
2 2
故选：B。
16．如图所示，在“探究串联电路的电压规律”实验时，闭合开关，用电压表分别测出
AB、BC、AC两端的电压分别为U ＝1.5V，U ＝1.5V，U ＝3V，在表格中记录数
AB BC AC
据后，接着的实验步骤是（ ）A．整理器材，结束实验
B．分析数据，得出结论
C．换用不同规格的小灯泡，再测出几组电压值
D．换用电压表的另一量程，再测出一组电压值
【解答】解：用电压表测出AB、BC、AC两端的电压分别为U ＝1.5V，U ＝1.5V，
AB BC
U ＝3V，说明两个小灯泡是同一个规格的，接下来的操作是换用不同规格的小灯泡，
AC
再测出几组电压值，然后分析数据，这样的结论才具有科学性。
故选：C。
17．长沙市区2019年实验考试“探究串联电路的电压关系”，某同学按如图（a）所示连
接电路。闭合开关后，用电压表分别测量U 、U 、U 三处电压，关于在实验过程中
ab bc ac
出 现 的 情 况 ， 下 列 说 法 正 确 的 是 （ ）
A．连接电路的过程中不用考虑开关的状态
B．测出U 间电压后，保持b不动，将a改接到c，可以测出U
ab bc
C．连接好电路，闭合开关后电压表示数如图b所示的情况，必须将电压表校零
D．实验时电压表示数U ＝U ，且示数不为0，可能是a、b之间发生了断路
ab ac【解答】解：A、为保护电路，连接电路的过程中开关要断开，故A错误；
B、用电压表测出U 间电压后，保持b不动，将a改接到c，虽然此时电压表与L 并联，
ab 2
但电流从电压表负接线柱流入，闭合开关后，电压表指针会反偏，所以不能测出 L 两
2
端的电压U ，故B错误；
bc
C、连接好电路，闭合开关后电压表示数如图 b所示的情况，即指针反向偏转，说明电
压表的正负接线柱接反了，需要将电压表的正负极接线柱互换，故C错误；
D、实验时电压表示数U ＝U ，且示数不为0，说明a、b间的电压等于电源电压，可
ab ac
能是a、b之间发生了断路（此时电压表串联在电路中测电源电压），也可能是b、c间
发生了短路，故D正确。
故选：D。
18．如图的电路，闭合开关，电路正常工作，图中电流表 A 、A 、A 、A 对应的示数为
1 2 3 4
I 、I 、I 、I ，电压表V 、V 、V 、V 对应的示数为U 、U 、U 、U ．下列说法正确
1 2 3 4 1 2 3 4 1 2 3 4
的是（ ）
A．I ＜I ，I ＝I ，U ＝U ，U ＞U
1 2 3 4 1 2 3 4
B．I ＝I ，I ＝I ，U ＝U ，U ＝U
1 2 3 4 1 2 3 4
C．I ＝I ，I ＜I ，U ＜U ，U ＝U
1 2 3 4 1 2 3 4
D．I ＜I ，I ＜I ，U ＝U ，U ＝U
1 2 3 4 1 2 3 4
【解答】解：电压表在电路中相当于断路，电流表在电路中相当于导线；
由左侧电路图可知，R 与R 串联，电压表V 测R 两端的电压，电压表V 测电源两端
1 2 1 1 2的电压，电流表A 、A 均测电路中的电流，
1 2
因串联电路中各处的电流相等，且总电压等于各分电压之和，
所以，I ＝I ，U ＜U ，故ABD错误；
1 2 1 2
由右侧电路图可知，R 与R 并联，电流表A 测R 支路的电流，电流表A 测干路电流，
3 4 3 4 4
电压表V 、V 均测电源的电压，
3 4
因并联电路中干路电流等于各支路电流之和，且各支路两端的电压相等，
所以，I ＜I ，U ＝U ，故C正确。
3 4 3 4
故选：C。
19．图所示电路，L 的电阻比L 的小。开关闭合，灯均发光，则（ ）
1 2
A．V示数等于V 示数 B．V 示数大于V 示数
1 1 2
C．A示数等于A 示数 D．A 示数大于A 示数
2 1 2
【解答】解：
AB、由左图知，两灯串联，电压表V 测L 两端电压，V 测L 两端电压，V测电源电
1 1 2 2
压，
串联电路中总电压等于各部分电路两端电压之和，则有：U ＝U +U ，
V V1 V1
所以V示数大于V 示数，故A错误；
1
串联电路中电流处处相等，L 的电阻比L 的小，由U＝IR知，V 示数小于V 示数，故
1 2 1 2
B错误；
CD、由右图知，两灯并联，电流表A 测L 支路的电流，电流表A 测L 支路的电流，
1 1 2 2电流表A测干路电流，
并联电路中干路电流等于各支路电流之和，则有：I ＝I +I ，
V A1 A2
所以A示数大于A 示数，故C错误；
2
U
并联电路中各支路两端电压都与电源电压相等，L 的电阻比L 的小，由I= 可知，A
1 2 R 1
示数大于A 示数，故D正确。
2
故选：D。
20．如图所示，是用滑动变阻器调节灯泡亮度的几种方案，你认为可能达到目的方案是 （
）
A． B． C． D．
【解答】解：
A、如图，灯泡和滑动变阻器的下半段被导线短路，灯泡不亮，滑动变阻器更不能调节
灯泡的亮度。A不符合题意。
B、滑动变阻器的上半段被短路，灯泡和滑动变阻器的下半段是并联的，灯泡两端电压
始终等于电源电压，所以滑动变阻器不能改变灯泡的亮度。B不符合题意。
C、滑动变阻器和灯泡是串联的，移动滑动变阻器的滑片，改变电路中的电阻，改变电
路中的电流，改变灯泡的亮度。C符合题意。
D、灯泡和滑动变阻器都被导线短路，灯泡不能发光，滑动变阻器更不能调节灯泡的亮
度。D不符合题意。
故选：C。
二．填空题（共2小题）
21．如图甲所示，当开关S由接点1转到接点2时，电压表示数变化如图乙所示，则灯泡
L 两端的电压是 4 V，电源电压是 6 V。
2【解答】解：由电路图可知，当S接1时，电路为L 的简单电路，电压表测电源的电压，
1
由图乙可知，电源的电压U＝6V，
当S接2时，两灯泡串联，电压表测L 两端的电压，电流表测串联电路的电流；
1
由图乙可知，U ＝2V，故灯泡L 两端的电压是：
1 2
U ＝6V﹣2V＝4V。
2
故答案为：4；6。
22．如图所示，电源电压保持不变，a是从电压表的负接线柱引出的导线接头。a与b处相
接时，电压表示数为6.0V；使a与b处断开，然后与c处相接，闭合开关S后，电压表
示数为4.5V，这时灯泡L 两端的电压为 1. 5 V。
2
【解答】解：a接b时，电压表测量的是电源电压为：U＝6V，
a接c时，电压表测量灯L 两端电压为：U ＝4.5V，
1 1
据串联电路中电压的规律可知，灯L 两端电压为：U ＝U﹣U ＝6V﹣4.5V＝1.5V。
2 2 1
故答案为：1.5。
三．实验探究题（共3小题）23．在探究“电阻的大小与哪些因素有关”的实验中，采用如图甲所示的实验装置，a、
b、c是镍铬合金制成的三根导线，a、b长度相同但粗细（横截面积）不同，a、c粗细
相同而长短不同，导线 d 由锰铜合金制成，长短、粗细与导线 b 相同。
（1）实验中电流表的示数越大，对应的导线电阻越 小 ；
（2）将导线a接在M、N之间，闭合开关，电流表示数如图乙所示，此时电流为 0.2 2
A；
（3）依次将导线b、c、d替换导线a接入电路，电流表对应的示数如下表所示：
导线代号 a b c d
电流表的示数 ﹣ 1.3A 2.2A 2.7A
选导线a、b比较是为了探究导线电阻的大小与 粗细（或横截面积） 的关系；探
①究导线电阻的大小与材料的关系，应选用的两根导线是 b 、 d （填写导线代号）；
由此可知：导线电阻的大小与材料有关，用相同材料制成的导线长度越 长 ，横截
②面积越 小 ，电阻越大：
（4）若想进一步用“伏安法”测量导线a的电阻，除了如图甲所示的器材外，至少还
需要在此电路接入一个 电压 表和一个变阻器，连好电路后，经多次测量，绘得导线a的U﹣I图象如图丙所示，则其电阻为 1.2 5 。
Ω
【解答】解：
（1）实验中通过电流表示数大小反映电阻大小，电流表示数越大，说明导线的电阻越
小；
（2）图乙中，电流表的量程为0﹣0.6A，分度值为0.02A，示数为0.22A；
（3） 导线a、b的材料、长度都相同但粗细（横截面积）不同，b的横截面积较大，
是为了①探究导线电阻的大小与横截面积的关系，由表格数据可知通过 a的电流小于b的
电流，所以可以得出在材料、长度相同时，横截面积越大，电阻越小；
探究导线电阻的大小与材料的关系，需要控制长度、横截面积都相同，改变材料，故导
线b、d符合题意；
由表格数据可得出结论：用相同材料制成的导线长度越长，横截面积越小，电阻越大；
②
U
（4）根据R= 知要测量导线a的电阻，需要用电流表测量电流，用电压表测量电压，
I
所以缺少电压表；
由图象中的数据可知：当电压为1.25V时，对应的电流为1.0A，
U 1.25V
则导线a的电阻为：R= = =1.25 。
I 1.0A
Ω
故答案为：（1）小；（2）0.22；（3） 粗细（或横截面积）； b、d； 长；小；
（4）电压；1.25。 ① ②
24．某科技兴趣小组在实验室看到若干长方体金属导体。它们的材料相同，外形都如图甲
所示，他们想探究该种导体电阻与厚度及边长的关系。在老师的帮助下，他们测量了部
分导体厚度h、边长a和电阻R，并记录在表格中。（在测量电阻时，老师要求导体都
要按照图乙所示的方式通过导线接入电路；实验时环境温度保持不变。）根据以上信息，请回答下面问题：
（1）分析表格中的数据可得：该种导体电阻大小与边长a 无关 （选填“有关”或
“无关”），与厚度h成 反比 （选填“正比”或“反比”）。
（2）从该种导体中，选取了厚度h之比为2：3、边长a之比为2：1的两个导体R 、
1
R ，按图丙方式串联后接在闭合电路中，设两端的电压为 U ，R 两端的电压为U ，则
2 1 2 2
U ：U ＝ 3 ： 2 。
1 2
（3）现代集成电路技术需要电子元件微型化，且集成度越高，电子元件越需要微小。
现某集成电路需要一只阻值为1.6×10﹣3 的该种导体，小华从边长a为5mm、10mm、
15mm、20mm的四个导体中选择了边长Ω为5mm的导体。与其它三个导体相比，请分析
该导体工作时的优缺点： 优点：电阻大小不变，所占空间小；缺点：电子元件较小，
操作难度增大 。
次数 厚度h/mm 边长a/mm 电阻R/×10﹣3
Ω
1 1 5 1.6
2 1 10 1.6
3 1 15 1.6
4 1 20 1.6
5 2 10 0.8
6 4 10 0.4
7 5 10 0.32
【解答】解：（1）由实验1、2、3、4得，导体的厚度一定时，边长增大，电阻不变，说明导体的电阻跟边长无关。
由实验2、5、6、7得，在导体的边长一定时，导体的厚度和电阻的乘积都为1.6，所以
可以判断导体的电阻跟厚度成反比。
（2）导体的电阻跟边长无关，导体的电阻跟厚度成反比，厚度A之比为2：3，所以电
阻之比为3：2，串联电路中电压跟电阻成正比，所以电阻两端的电压之比为3：2。
（3）导体的电阻跟边长没有关系，在电阻不变时，选取的边长越小所占空间越小，所
以选择边长为5mm的导体，但是元件较小，操作的难度增加。
故答案为：（1）无关；反比；（2）3：2；（3）电阻大小不变，所占空间小；缺点：
电子元件较小，操作难度增大。
25．某实验小组探究金属丝电阻大小与长度的关系，他们取一段粗细均匀的由同种材料制
成的金属丝，将金属丝拉直连接在A、B接线柱上，在金属丝上安装一个可滑动的金属
夹P．实验室还提供了下列器材：电压表、电流表、电池组（电压3V）、滑动变阻器
（20 2A）、刻度尺、开关和导线若干。
Ω
（1）为了测量AP段的电阻R，他们连接了如图甲所示的电路，请用笔画线代替导线，
把图中还没有连接的一根导线接上，使电路完整。
（2）闭合开关前，应将滑动变阻器的滑片移至变阻器的最 右 （选填“左”或
“右”）端。
（3）闭合开关，移动滑动变阻器的滑片，测得电压表的读数为2.0V，电流表指针偏转
如图乙所示，此时金属丝的电阻R＝ 5 。
Ω
（4）实验中移动金属夹P，分别测得AP段的长度L和对应的电阻值R，数据如表：分析表中数据，可知R与L的关系是：当导体的材料和横截面积一定时，导体的长度越长
电阻 越大 （选填“越大”或“越小”）。
L/cm 15 30 45 60 75
R/ 2.5 5 7.5 10 12.5
Ω
（5）在实验中，探究金属丝电阻大小与长度的关系时，必须保持导体的材料和横截面
积一定，这种探究问题的科学方法叫： 控制变量法 。在下列两个电学实验中，应用
此方法的是： B （选填字母）
A．用伏安法测电阻 B．探究电流与电压、电阻的关系。
【解答】解：
（1）因为电池电压为3V，所以电压表的量程选择0～3V的量程，将电压表3V的接线
柱与滑片P相连；将电流表与电阻串联，将电流表的负接线柱与接线柱B连接，如下图
所示：
（2）由于滑动变阻器接的下面左边的接线柱，所以闭合开关前，将滑动变阻器的滑片
移至变阻器的最右端；
（3）由图乙知，电流表的量程为0～0.6A，分度值为0.02A，所以示数为0.4A；
U 2V
则R= = =5 ；
I 0.4A
Ω
（4）由表格中数据知，电阻长度增大为原来的几倍，电阻值便增大为原来的几倍或电
阻值与长度的比值是一个常数，当导体的材料和横截面积一定时，导体的长度越长，电
阻越大；（5）导体的电阻大小与导体的长度、横截面积、材料有关，探究金属丝电阻大小与长
度的关系时，必须保持导体的材料和横截面积一定，这种探究问题的科学方法叫控制变
量法；在探究电流与电压、电阻的关系时也运用了此方法。
故答案为：（1）如上图；（2）右；（3）5；（4）越大；（5）控制变量法；B。
四．综合能力题（共1小题）
26．阅读短文，回答问题：
白光LED灯
目前，常用的白光LED以蓝光LED为芯片，其上涂有黄色荧光粉，通电后，LED芯片
发出蓝光，其中一部分照射到荧光粉上，荧光粉发出波长比蓝光长的黄光，该黄光与另
一部分蓝光混合射出，人眼便感觉到白光，生活中常用的白光 LED灯是将多个白光
LED连接而成的。
实验表明，白光LED的发光强度与其通过电流的占空比成正比。通常通过LED的电流
I
随时间变化的规律如图1所示，电流的占空比D= 0，在电流周期T小于人眼视觉暂留
T
时间（约0.1s）的情形下，人眼便感觉不到灯的闪烁。
人眼对亮度的感觉（即“视觉亮度”）与LED发光强度变化并不一致，当光强度均匀
增大时，视觉亮度并非均匀增加。弱光时，光强增大一倍，视觉亮度的增加多于一倍；
强光时，光强增大一倍，视觉亮度的增加不足一倍。
生活中，白光LED调光台灯的电流设置了恰当的占空比变化规律，使视觉亮度均匀变
化。
（1）文中所述人眼感觉到的白光是由 黄光与蓝光 混合而成的。
（2）文中所述白光LED发出的两种色光 C 。
A．均由荧光粉产生
B．均由LED芯片产生C．波长短的由LED芯片产生，波长长的由荧光粉产生
D．波长短的由荧光粉产生，波长长的由LED芯片产生
（3）白光LED灯通入图中所示电流时，在 0﹣2T时间内，不发光的时间段为 t ～ T
0
和 t +T ～ 2T 。
0
（4）下列是四种电流的t 和T值，它们的I 均相同。分别用它们对同一白光LED灯供
0 0
电，其中人眼感觉不到闪烁，且发光强度最大的是 D 。
A．t ＝1.8s，T＝2s
0
B．t ＝0.8s，T＝1.0s
0
C．t ＝0.05s，T＝0.1s
0
D．t ＝0.02s，T＝0.03s
0
（5）某白光LED调光台灯共有5级亮度，要使人眼对1～5级的“视觉亮度”均匀增大，
下 列 图 象 中 电 流 的 占 空 比 设 置 符 合 要 求 的 是 B 。
【解答】解：（1）常用的白光LED以蓝光LED为芯片，其上涂有黄色荧光粉，通电后，LED芯片发出蓝光，其中一部分照射到荧光粉上，荧光粉发出波长比蓝光长的黄光，该
黄光与另一部分蓝光混合射出，人眼便感觉到白光，所以白光是黄光和蓝光混合而成的。
（2）通电后，LED芯片发出蓝光，其中一部分照射到荧光粉上，荧光粉发出波长比蓝
光长的黄光，蓝光由LED芯片发出，荧光粉发出波长比蓝光长的黄光，故选项AB都错
误；荧光粉发出波长比蓝光长的黄光，蓝光波长短，黄光波长长，故选项C正确，选项
D错误。
故选：C。
（3）由图象知，t ～T 和 t +T～2T 时间段，电流为零，灯泡不发光。
0 0
（4）在电流周期T小于人眼视觉暂留时间（约0.1s）的情形下，人眼便感觉不到灯的
闪烁。
A． T＝2s＞0.1s，人眼会感到灯闪烁，选项错误。
B．T＝1.0s＞0.1s，人眼会感到灯闪烁，选项错误。
CD．T ＝0.1s＝0.1s，人眼不会感到灯闪烁，T ＝0.03s＜0.1s，人眼不会感到灯闪烁，
C D
I I
T ＝0.1s时，电流占空比：D = 0 = 0
C C T 0.1s
C
I
T ＝0.03s时，电流占空比：D = 0
D D
0.03s
因为电流相等，D ＜D ，
C D
因为白光LED的发光强度与其通过电流的占空比成正比，
所以当T ＝0.03s，灯的发光强度最强，
D
故选项C错误，选项D正确。
（5）A、白光LED的发光强度与其通过电流的占空比成正比，但是发光强度和视觉亮
度不成正比，所以电流占空比和视觉亮度不成正比，如图是正比函数，故选项A错误。I
BC、根据D= 0，在电流周期一定时，电流越大电流占空比越大，发光越强，所以可以
T
认为M点和N点下方都是弱光，M点和N点上方方都是强光，
如图B，M点以下是弱光，电流占空比增大，光强增大，光强增大一倍，视觉亮度的增
加大于一倍；M点以上是强光，强光时，光强增大一倍，视觉亮度的增加小于一倍，图
象和题意相符，故选项B正确。
如图，N点以下是弱光，光强增大一倍，视觉亮度的增加小于一倍；M点以上是强光，
强光时，光强增大一倍，视觉亮度的增加大于一倍，图象不符合要求，故选项C错误。
D、因为白光LED调光台灯共有5级亮度，当1级亮度时，电流不能为零，电流占空比
不能为零，故选项D错误。
故选：B。
故答案为：（1）黄光与蓝光；（2）C；（3）t ～T；t +T～2T；（4）D；（5）B。
0 0
五．多选题（共2小题）
27．俄罗斯“库尔斯克”号核潜艇在巴伦支海遇难。救援人员在艇内发现了记录潜艇各种
信息的“黑盒子”，其某一部件外壳上三个电压表的示数分别为U 、U 、U ，三个电
1 2 3
流表的示数分别为I 、I 、I ，它的内部结构如图所示，以下对各数据的分析正确的是（
1 2 3
）A．U ＝U ＝U B．I ＝I +I C．U +U ＝U D．I ＝I ＝I
1 2 3 1 2 3 1 2 3 1 2 3
【解答】解：分析电路图，两电阻串联，三个电流表测量串联电路中的电流，所以三个
电流表的示数相同，即I ＝I ＝I ；
1 2 3
电压表V 测量R 两端的电压U ，电压表V 测量R 两端的电压U ，电压表V 测量R
1 1 1 2 2 2 3 1
和R 串联两端的总电压U ，所以U +U ＝U 。
1 3 1 2 3
故选：CD。
28．在收音机等电器中，有一种叫电位器的变阻器。电位器的外形及其内部构造如图所示
图中A、B、C三个焊接点相当于变阻器的三个接线柱。使用电位器时，下列说法正确
的是（ ）
A．只把A和C接入电路，无法改变通过电位器的电流
B．只把A和B接入电路，无法改变通过电位器的电流
C．将A、B接入电路同一点，C接电路另一点，可以改变通过电位器的电流
D．将B、C两点接入电路，当滑片顺时针旋动时，电位器接入电路电阻变大
【解答】解：A、只把A和C接入电路，电位器相当于定值电阻，移动滑片，电阻不变，
电源电压不变，无法改变通过电位器的电流。故A正确。B、把A和B接入电路，接入了左半段，当滑片顺时针旋动时，电位器接入电路电阻增
大，电源电压不变，电流变小。故B错误。
C、将A、B接入电路同一点，C接电路另一点，左半段被滑片短路，只接入右半段，
移动滑片能改变电路中的电阻，电源电压不变，可以改变通过电位器的电流。故C正确。
D、只将B、C两点接入电路，接入了右半段，当滑片顺时针旋动时，电位器接入电路
电阻变小。故D错误。
故选：AC。
