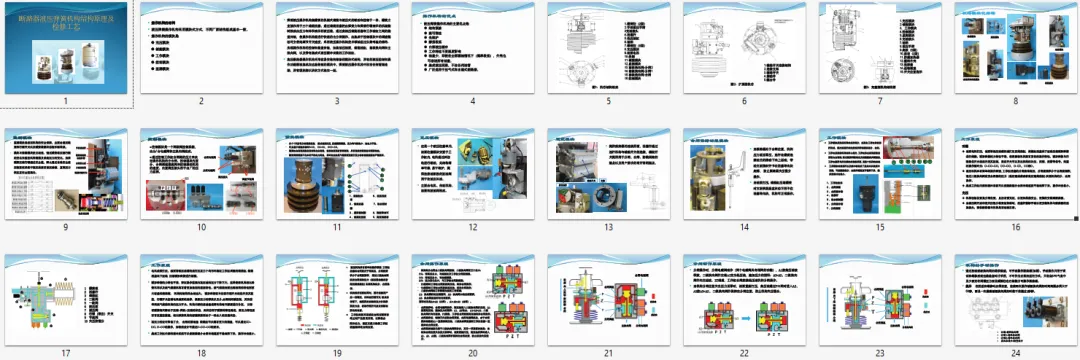

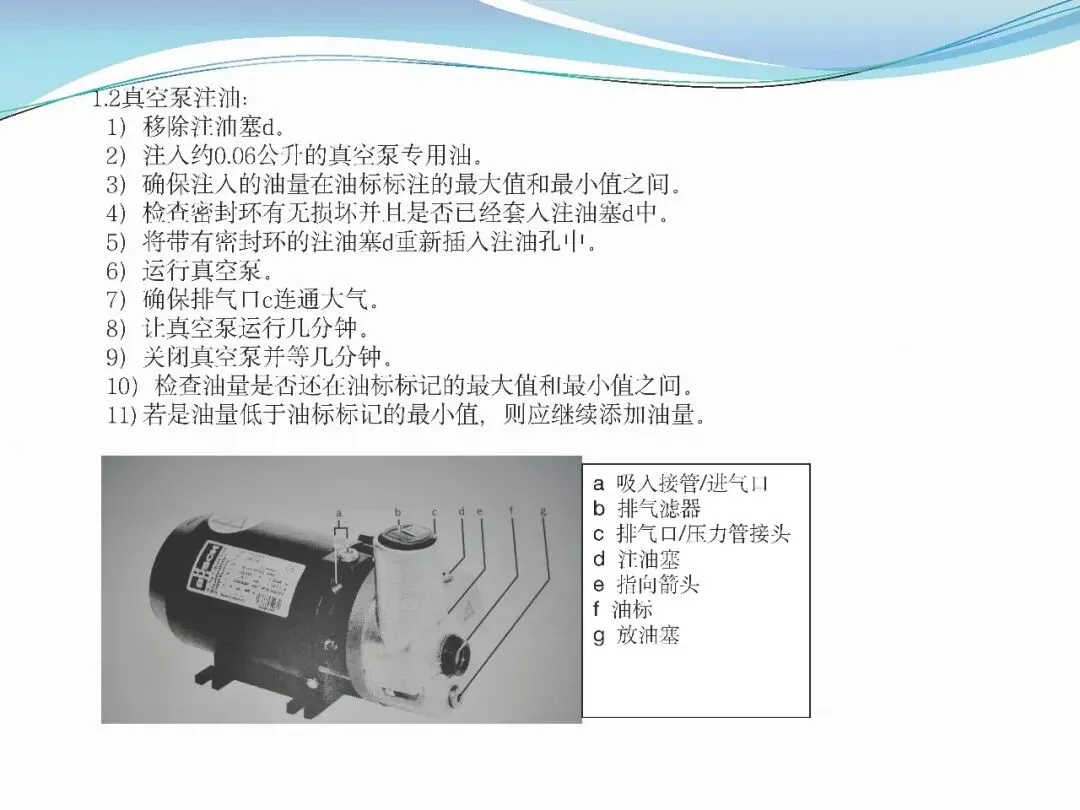

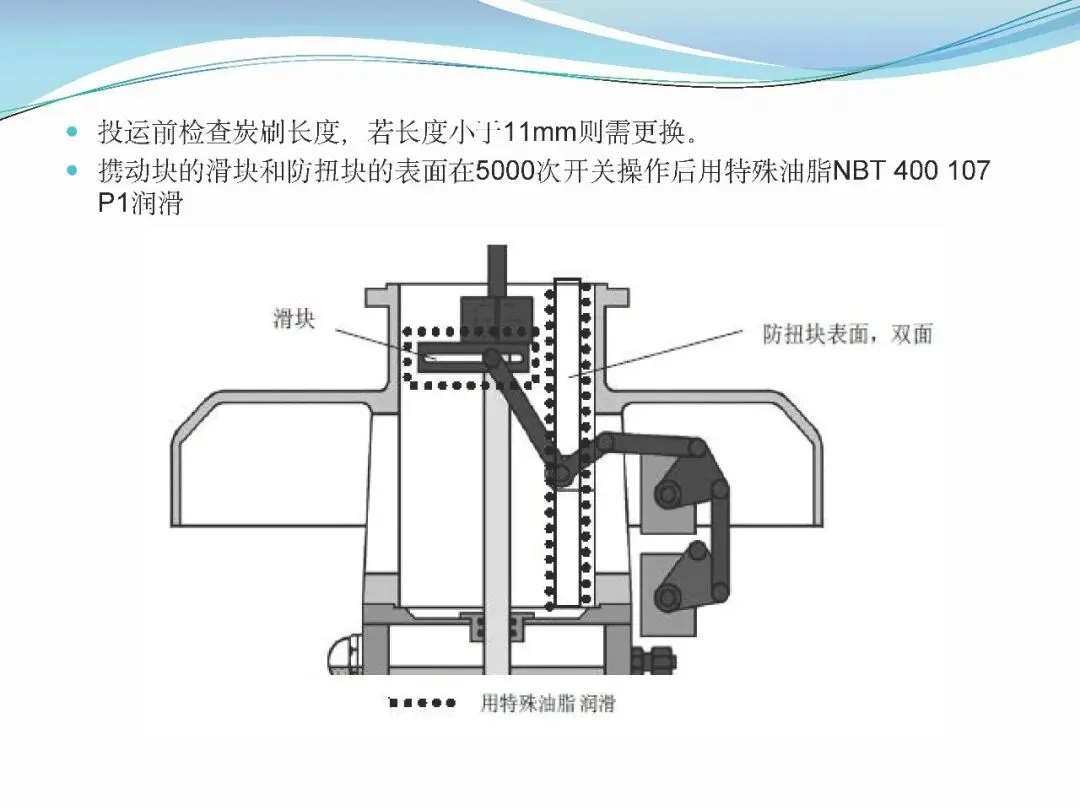

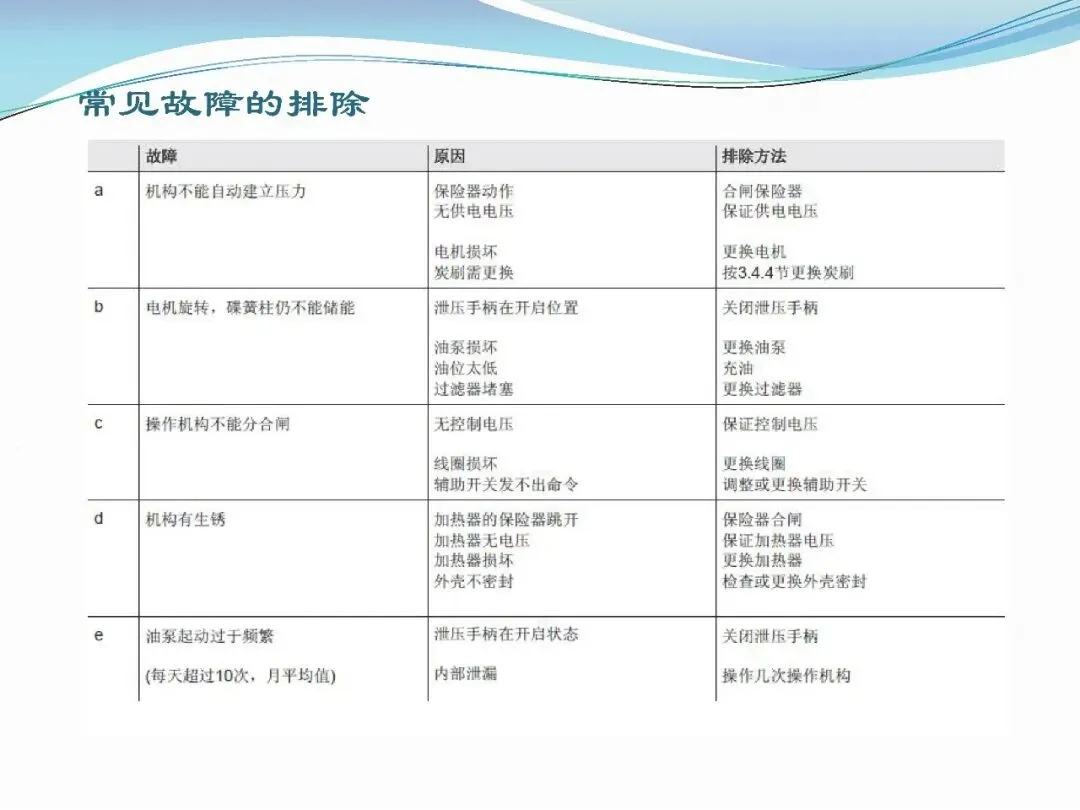

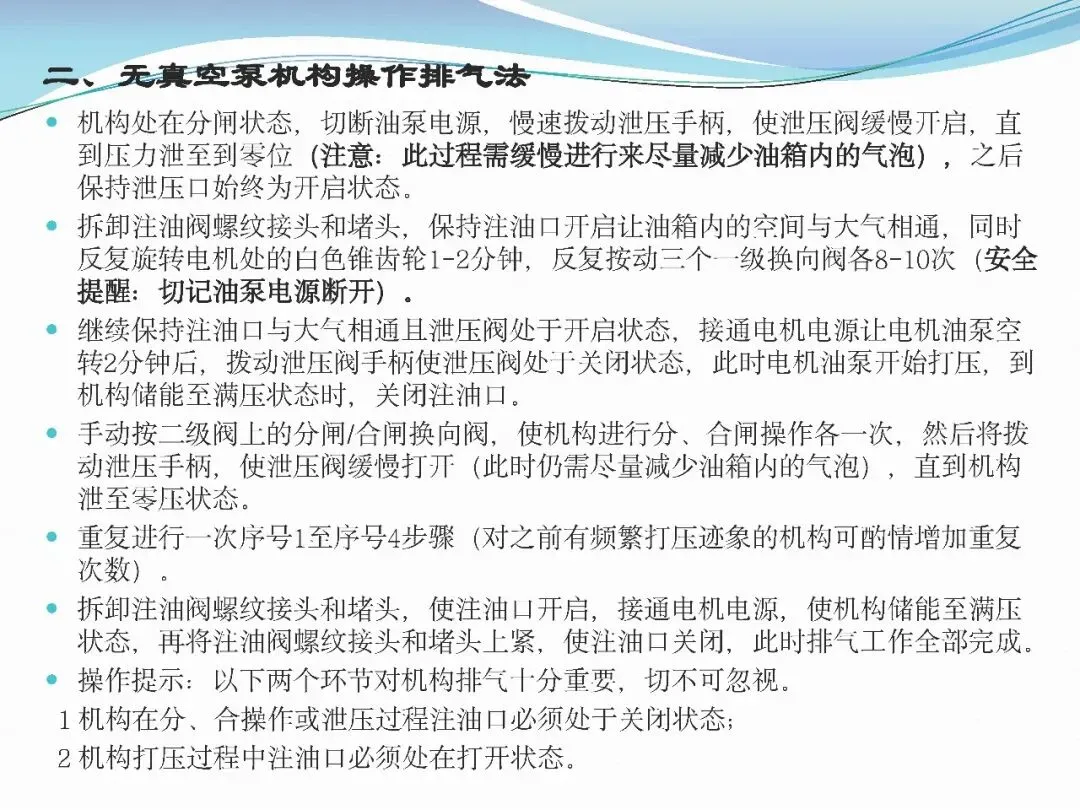

断路器液压弹簧机构结构原理及检修.pdf

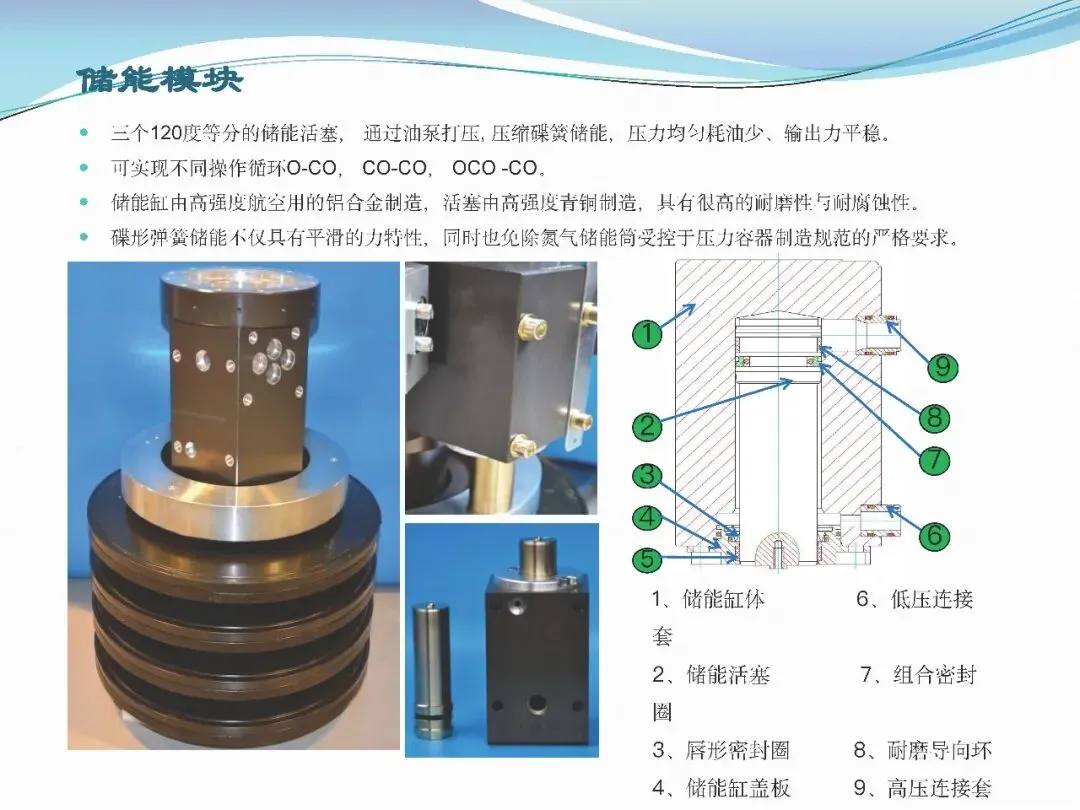

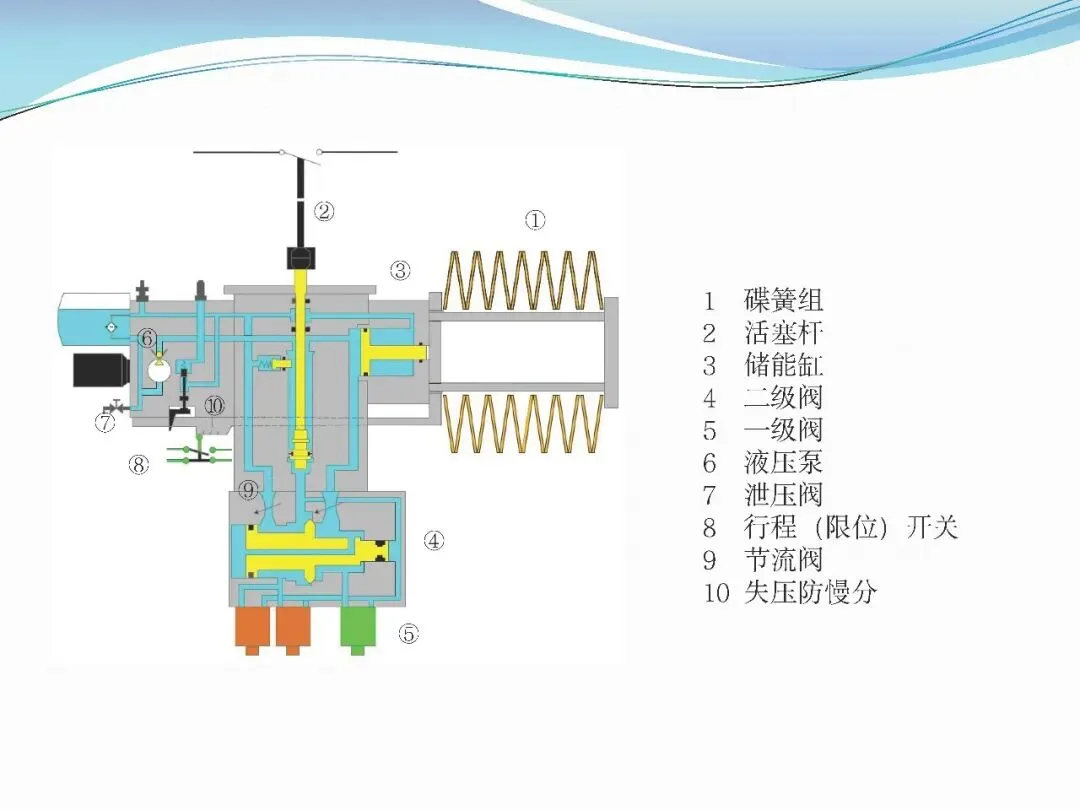

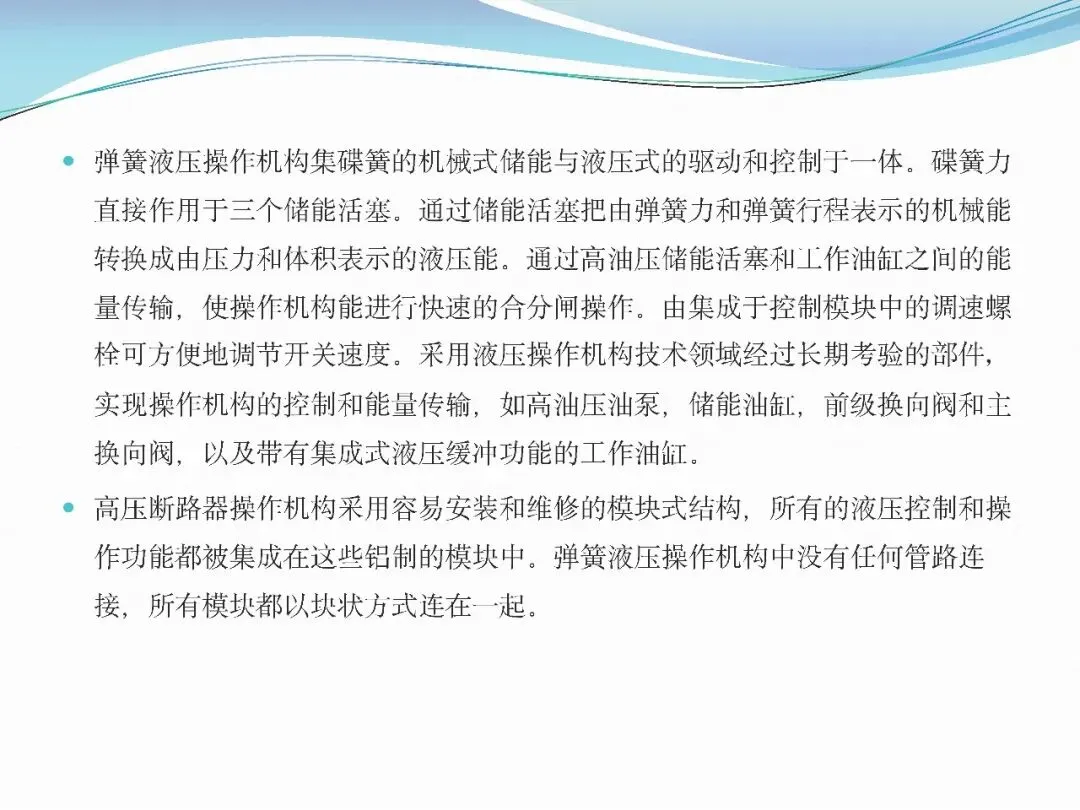

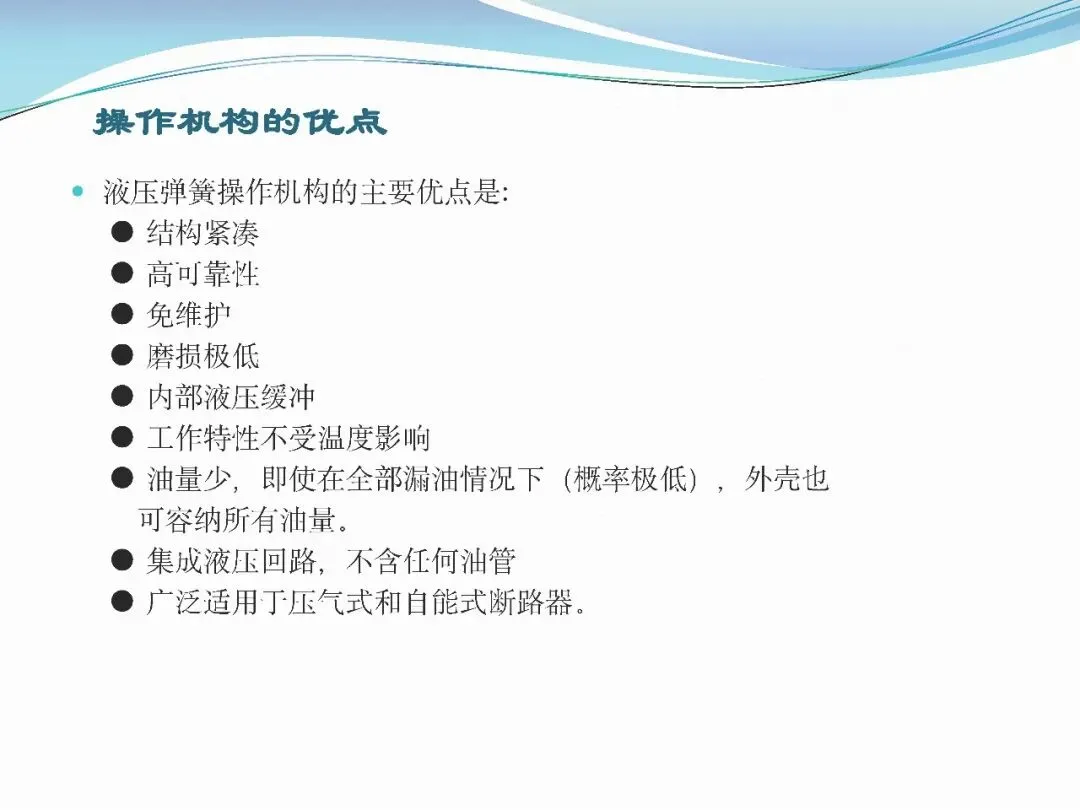

弹簧液压操作机构集碟簧的机械式储能与液压式的驱动和控制于一体。碟簧力直接作用于三个储能活塞。通过储能活塞把由弹簧力和弹簧行程表示的机械能转换成由压力和体积表示的液压能。通过高油压储能活塞和工作油缸之间的能量传输，使操作机构能进行快速的合分闸操作。由集成于控制模块中的调速螺栓可方便地调节开关速度。采用液压操作机构技术领域经过长期考验的部件，实现操作机构的控制和能量传输，如高油压油泵，储能油缸，前级换向阀和主换向阀，以及带有集成式液压缓冲功能的工作油缸。

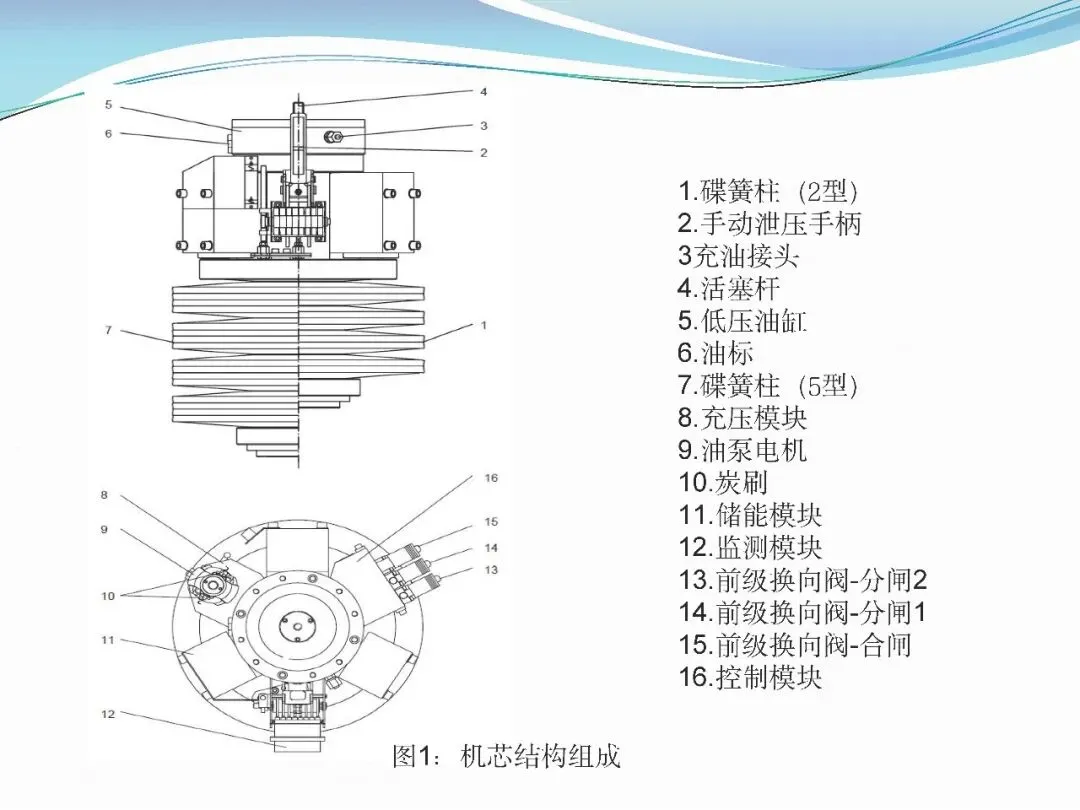

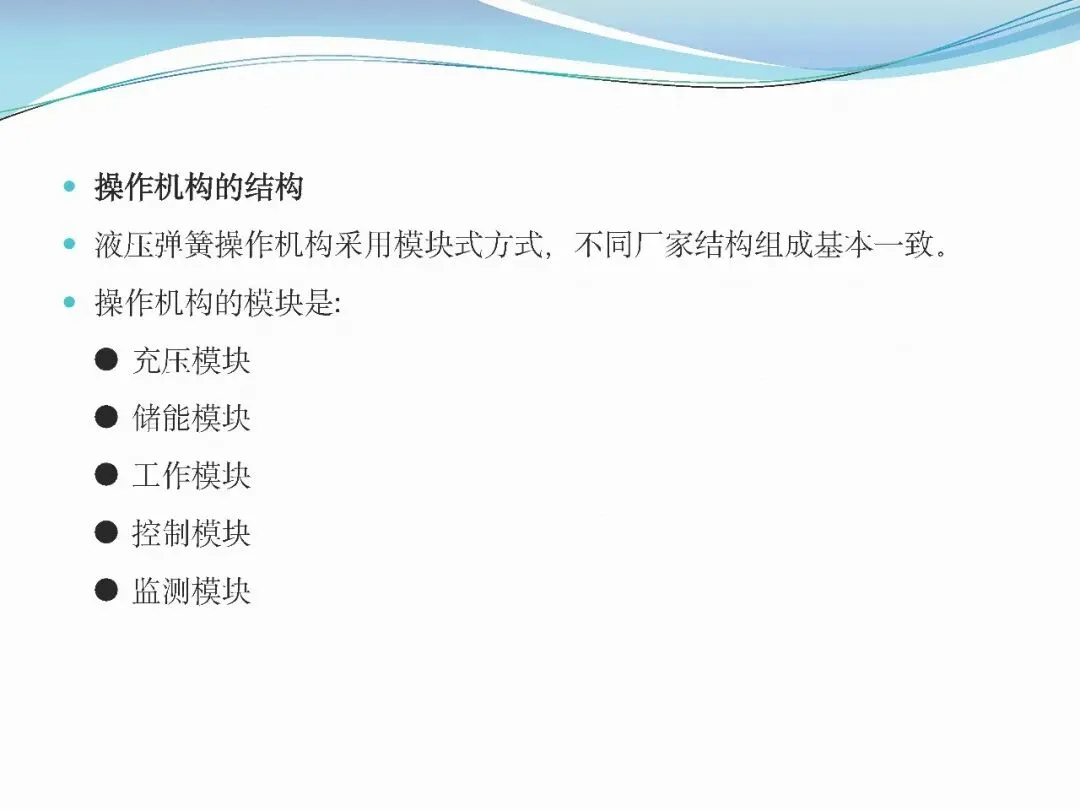

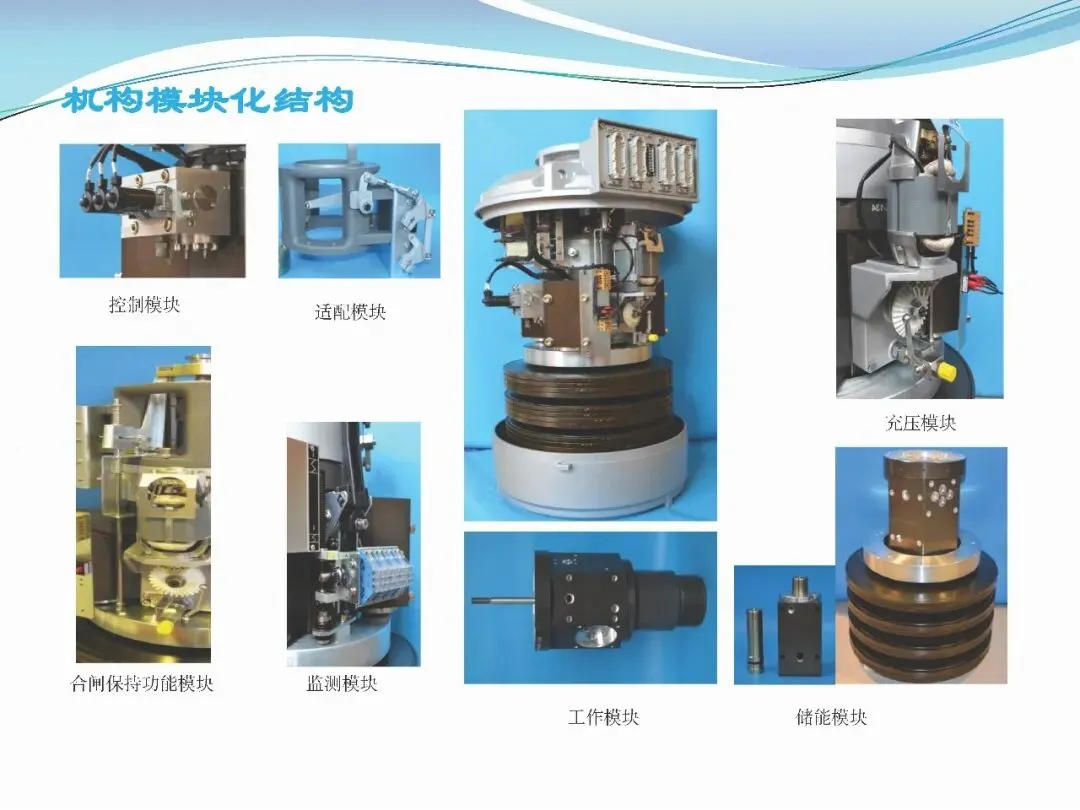

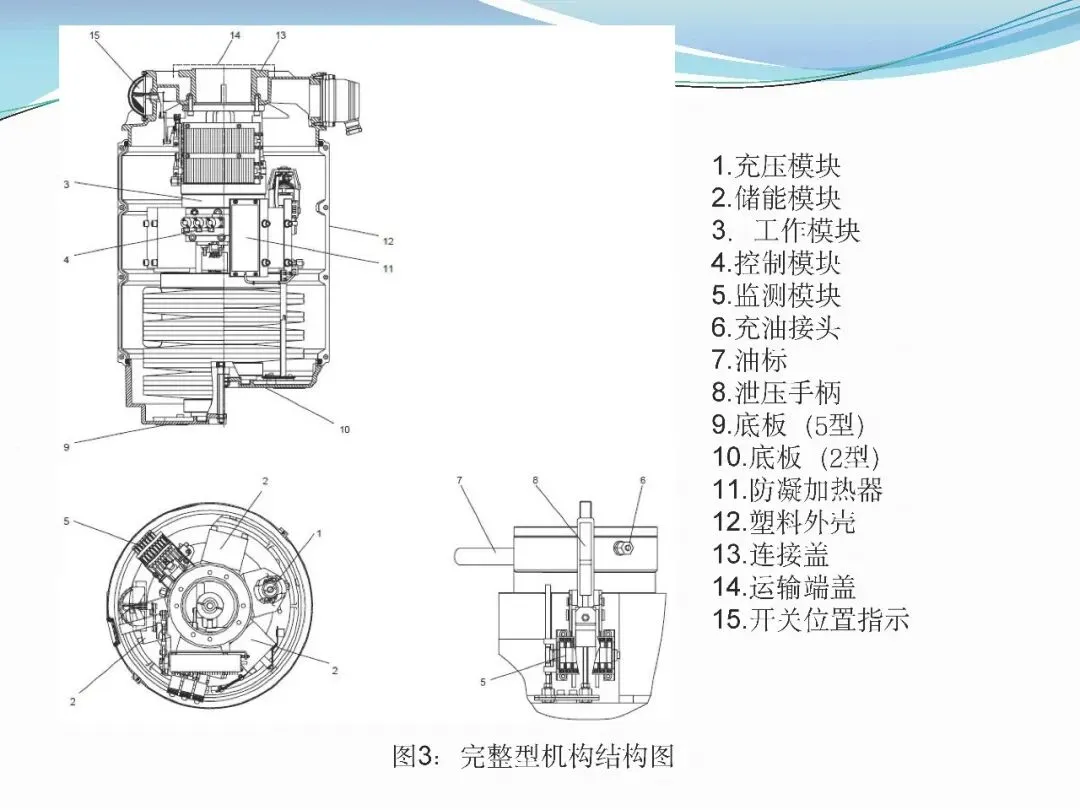

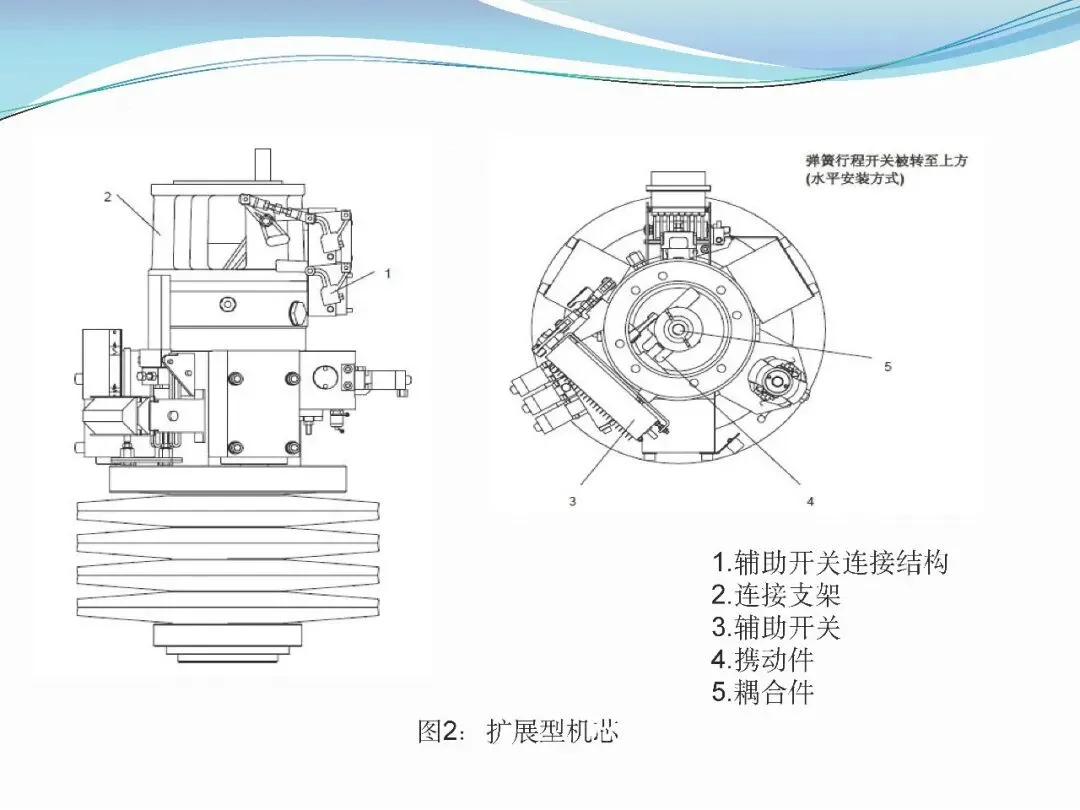

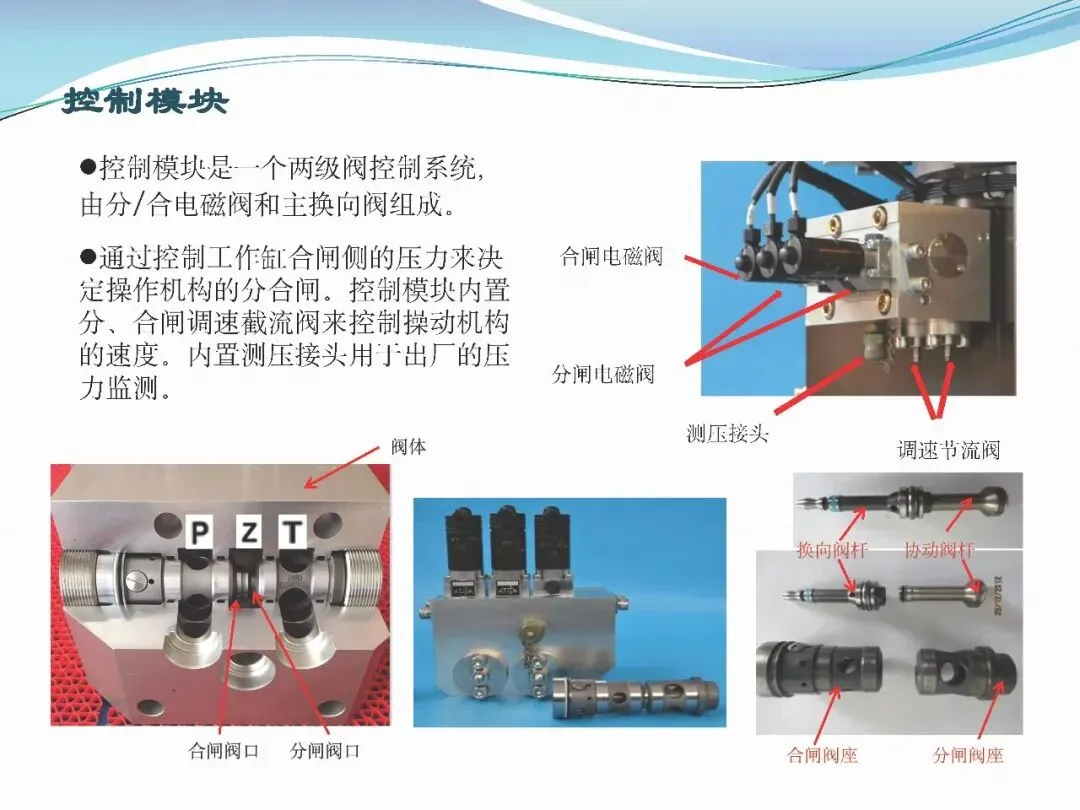

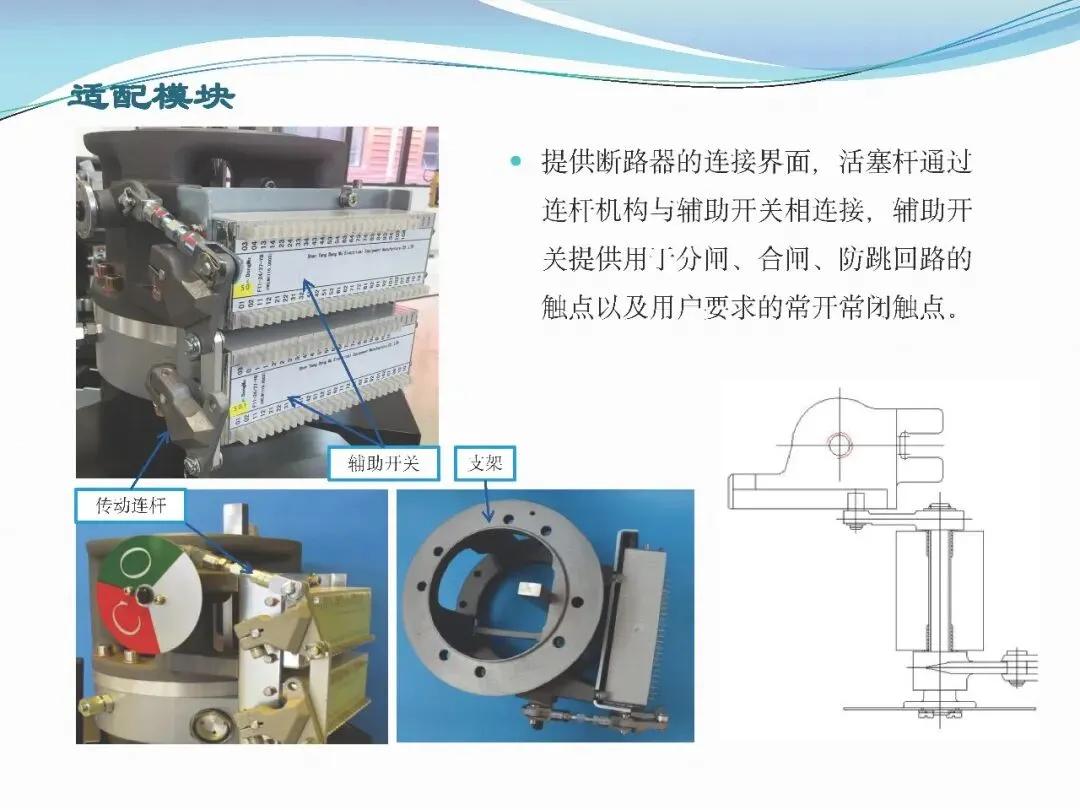

高压断路器操作机构采用容易安装和维修的模块式结构，所有的液压控制和操作功能都被集成在这些铝制的模块中。弹簧液压操作机构中没有任何管路连接，所有模块都以块状方式连在一起。

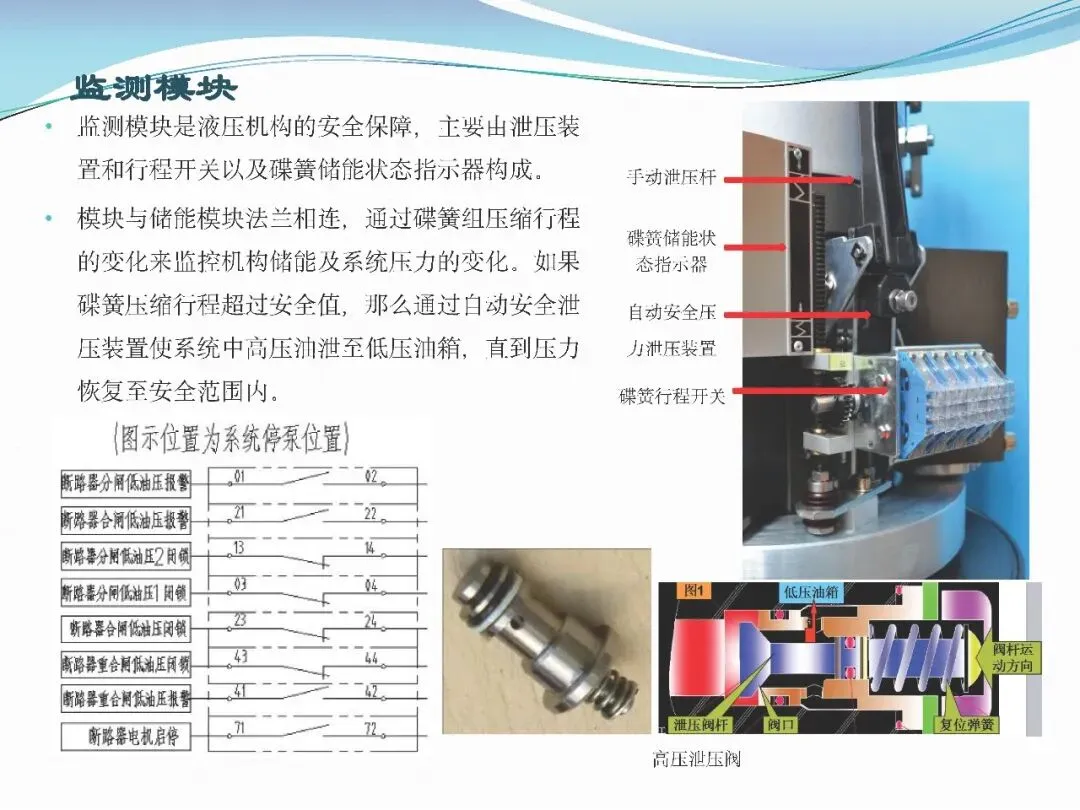

监测模块
监测模块是液压机构的安全保障，主要由泄压装置和行程开关以及碟簧储能状态指示器构成。
模块与储能模块法兰相连，通过碟簧组压缩行程的变化来监控机构储能及系统压力的变化。如果碟簧压缩行程超过安全值，那么通过自动安全泄压装置使系统中高压油泄至低压油箱，直到压力恢复至安全范围内。

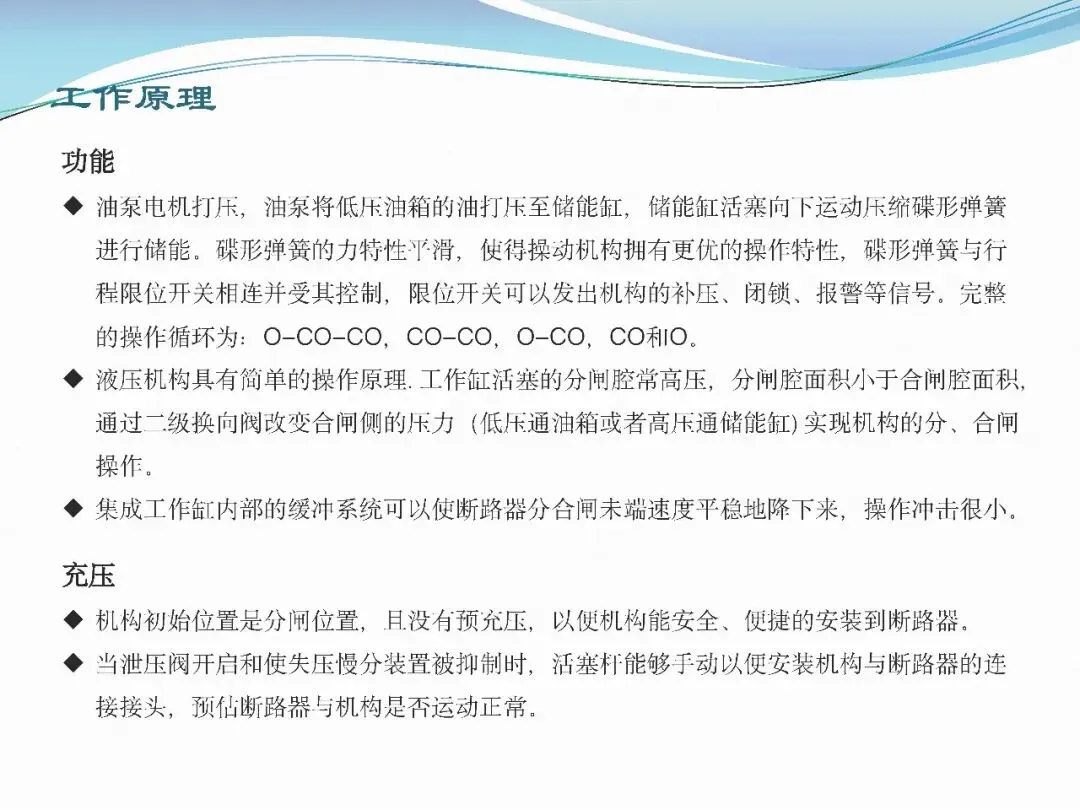

功能

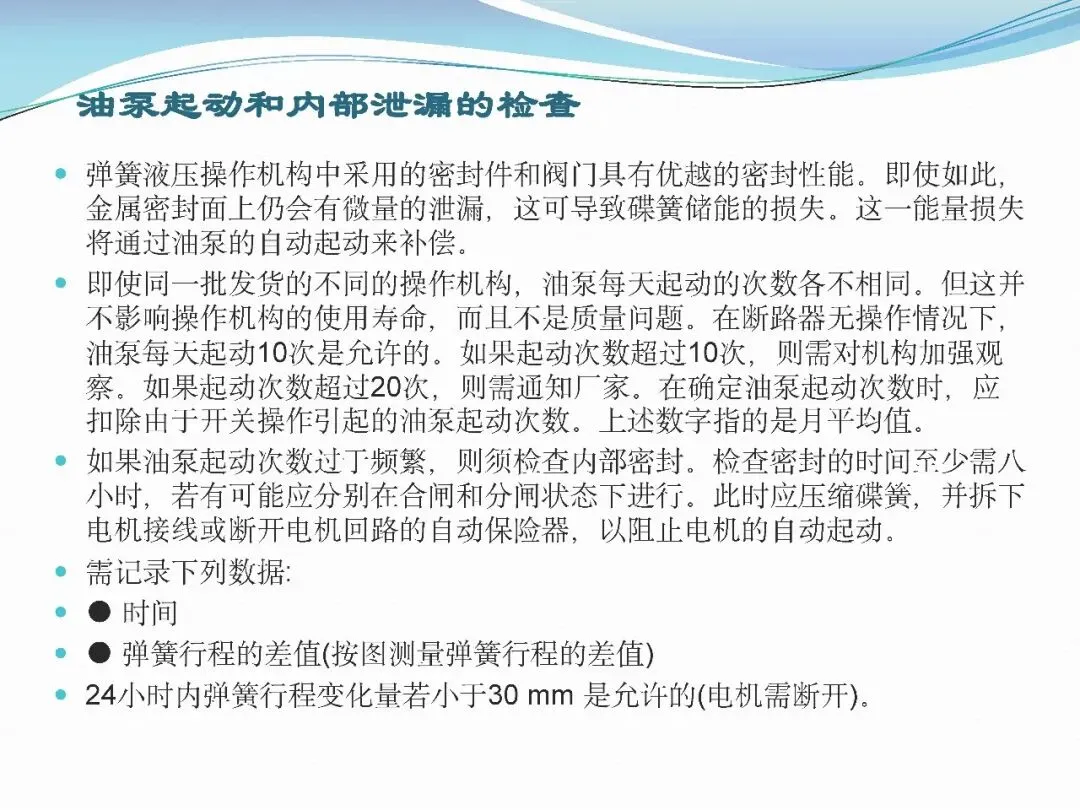

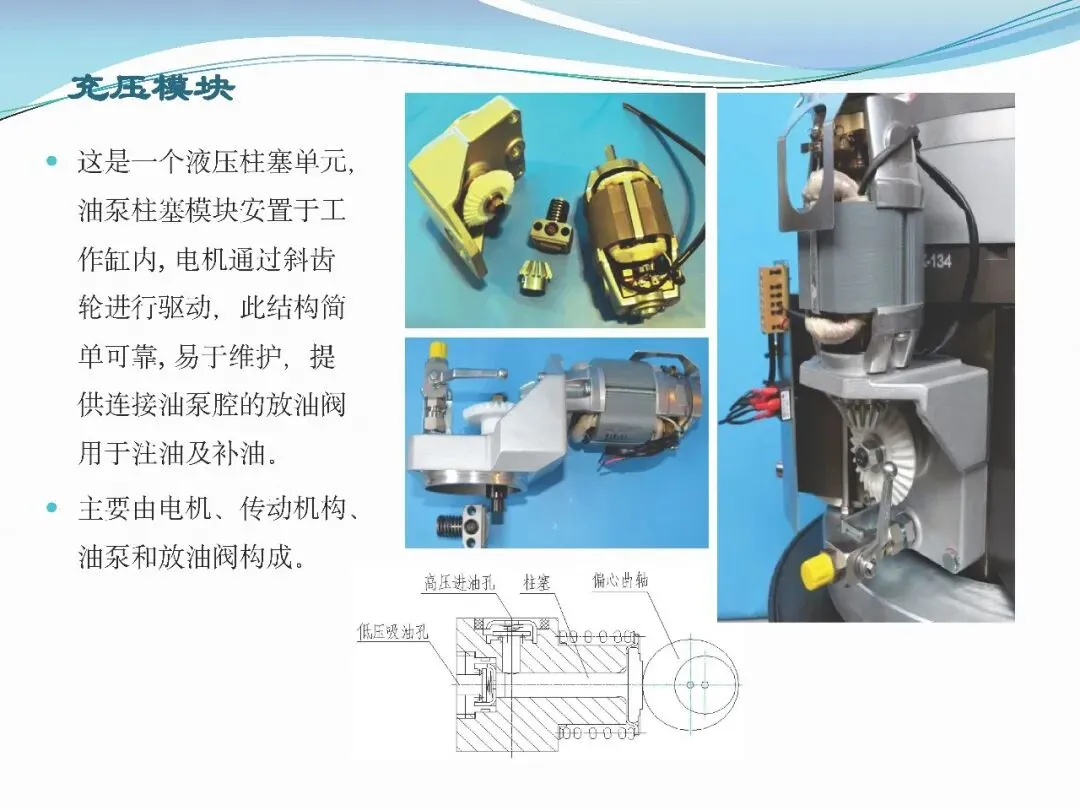

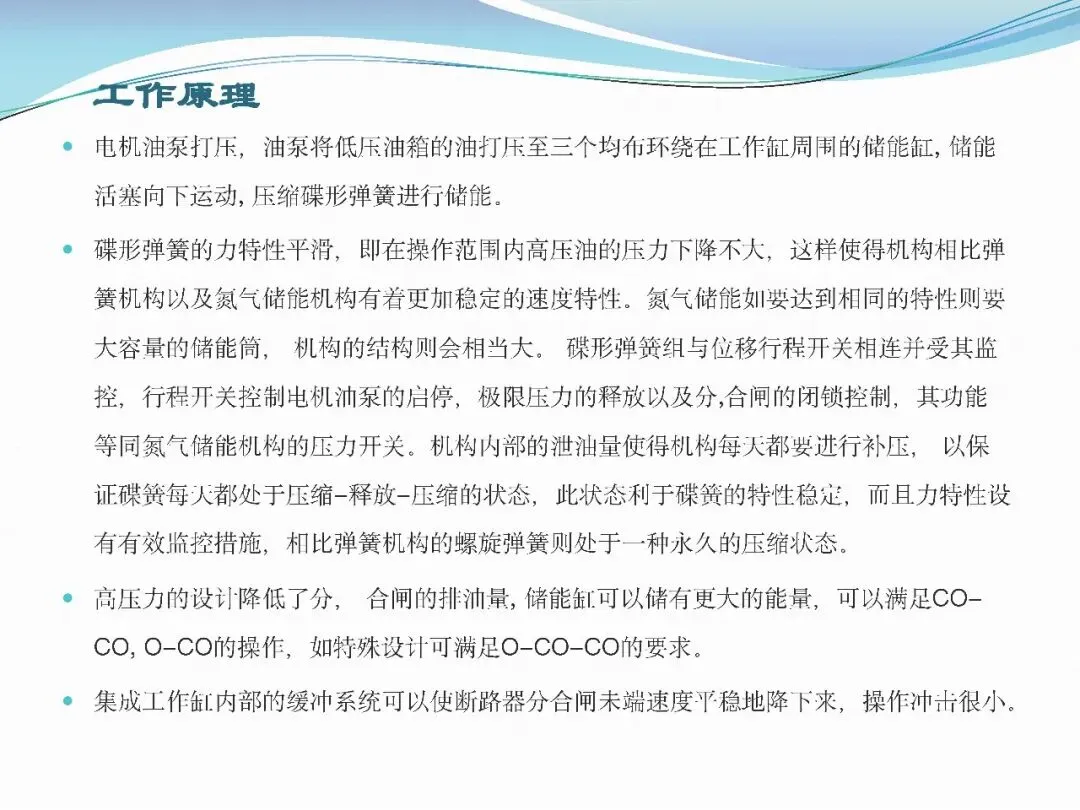

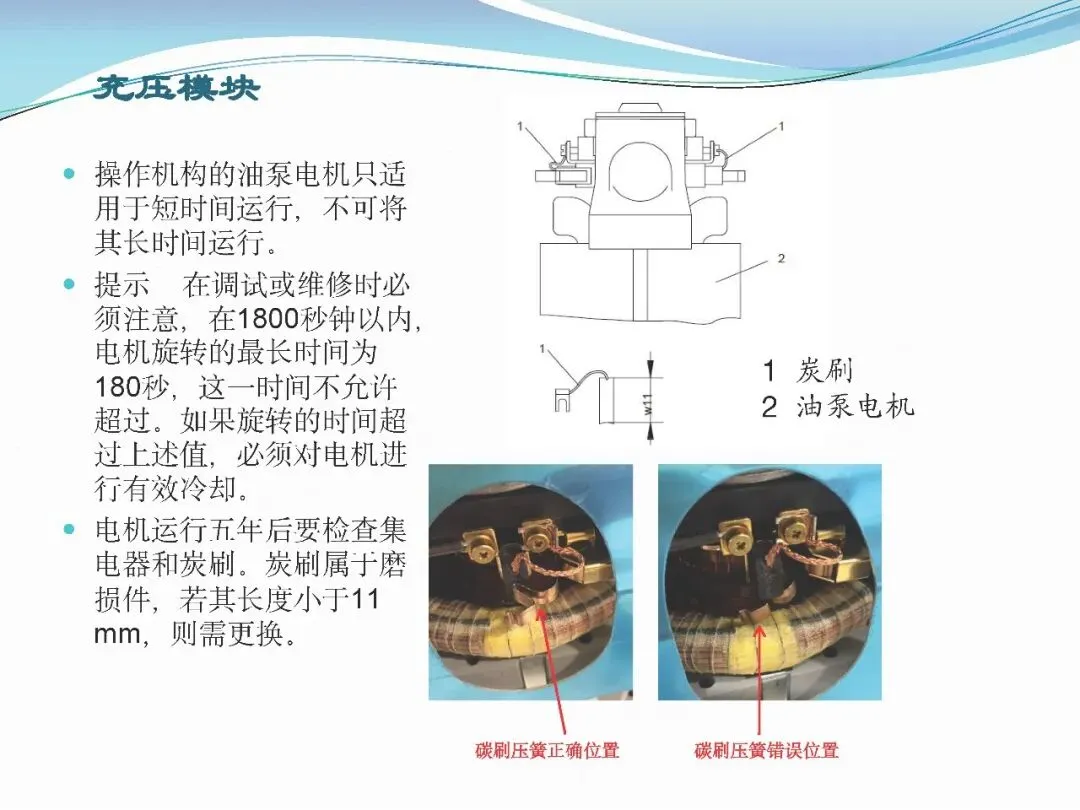

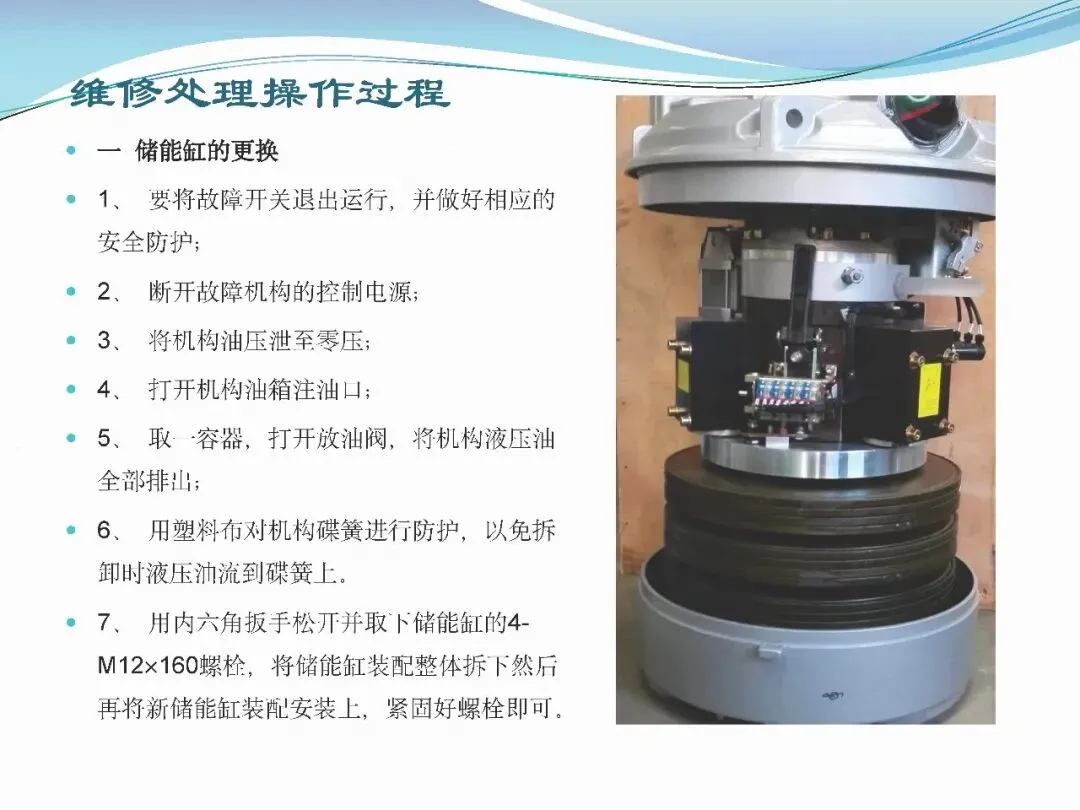

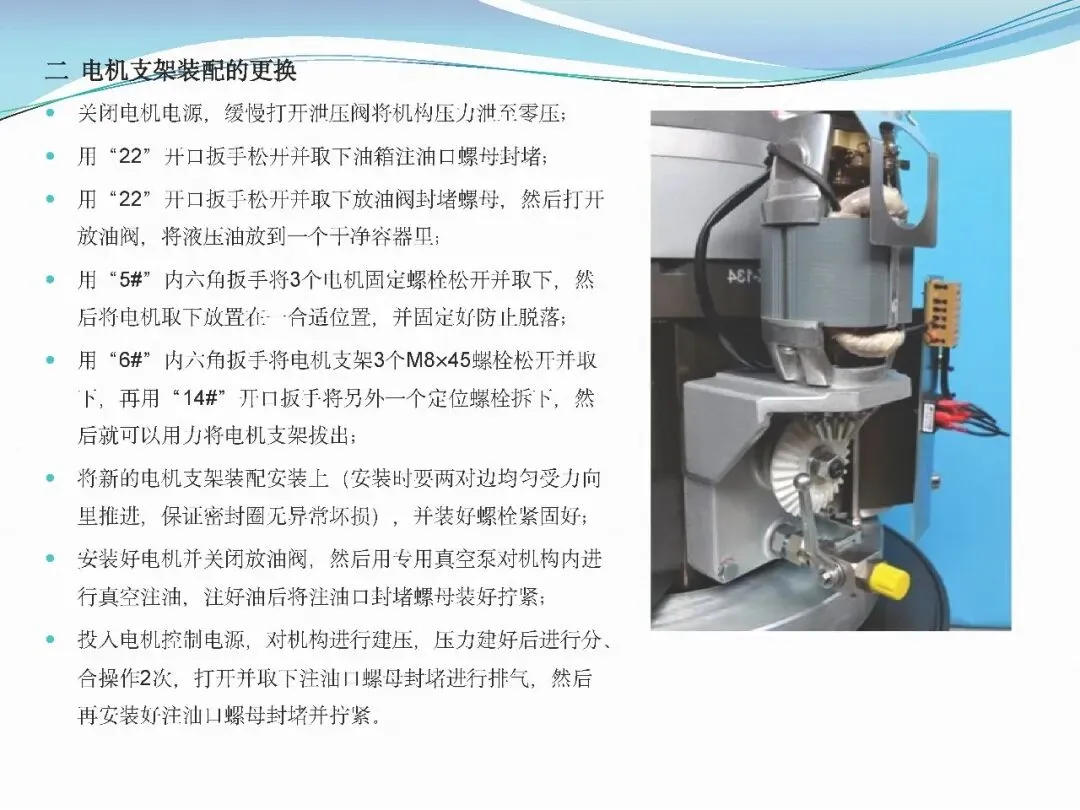

油泵电机打压，油泵将低压油箱的油打压至储能缸，储能缸活塞向下运动压缩碟形弹簧
进行储能。碟形弹簧的力特性平滑，使得操动机构拥有更优的操作特性，碟形弹簧与行

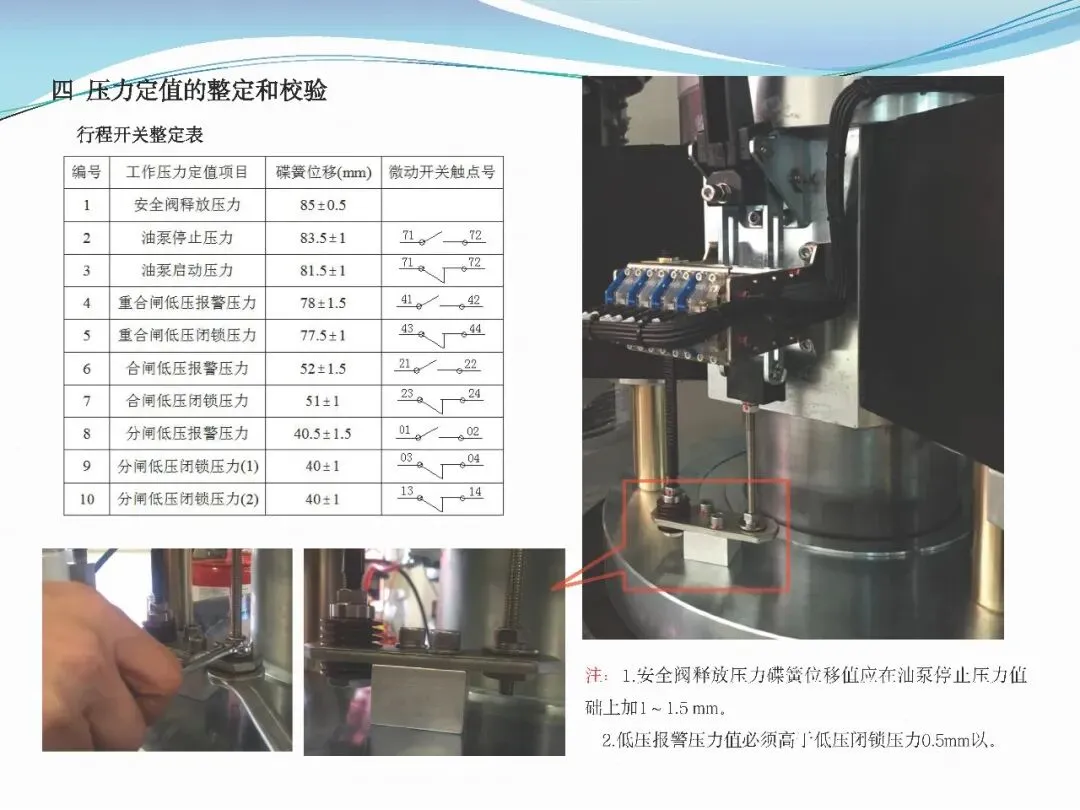

程限位开关相连并受其控制，限位开关可以发出机构的补压、闭锁、报警等信号。完整
的操作循环为：O-CO-CO，CO-CO，O-CO，CO和O。

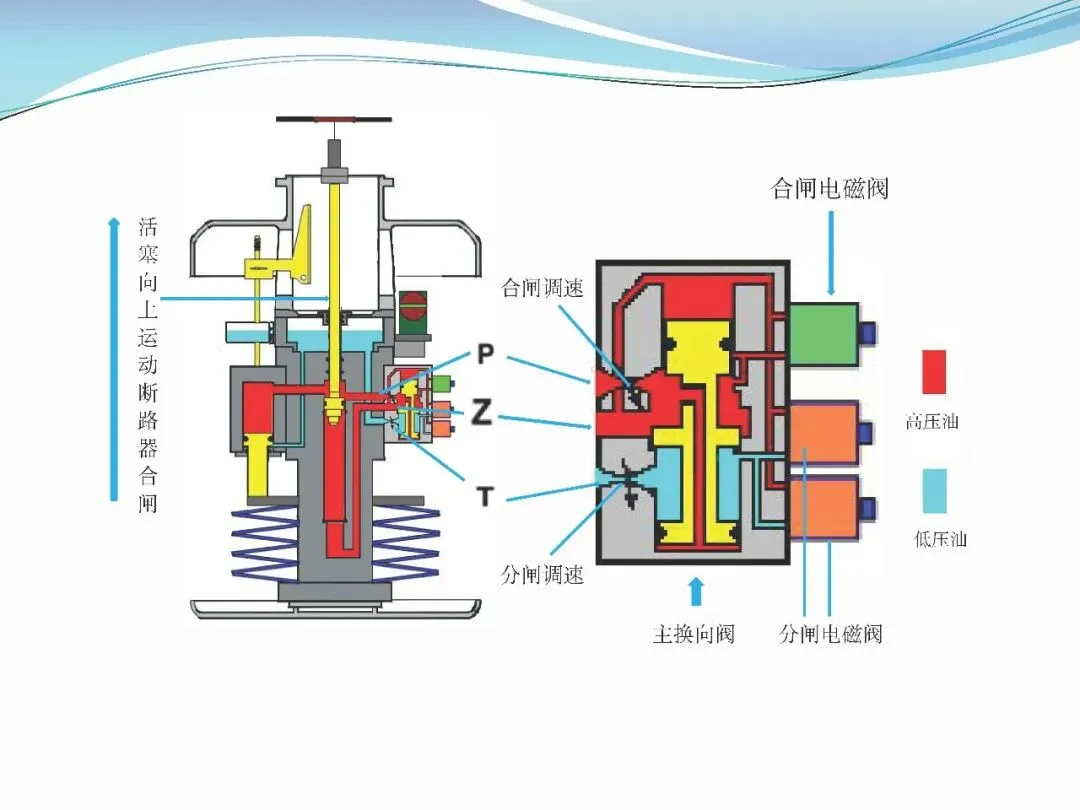

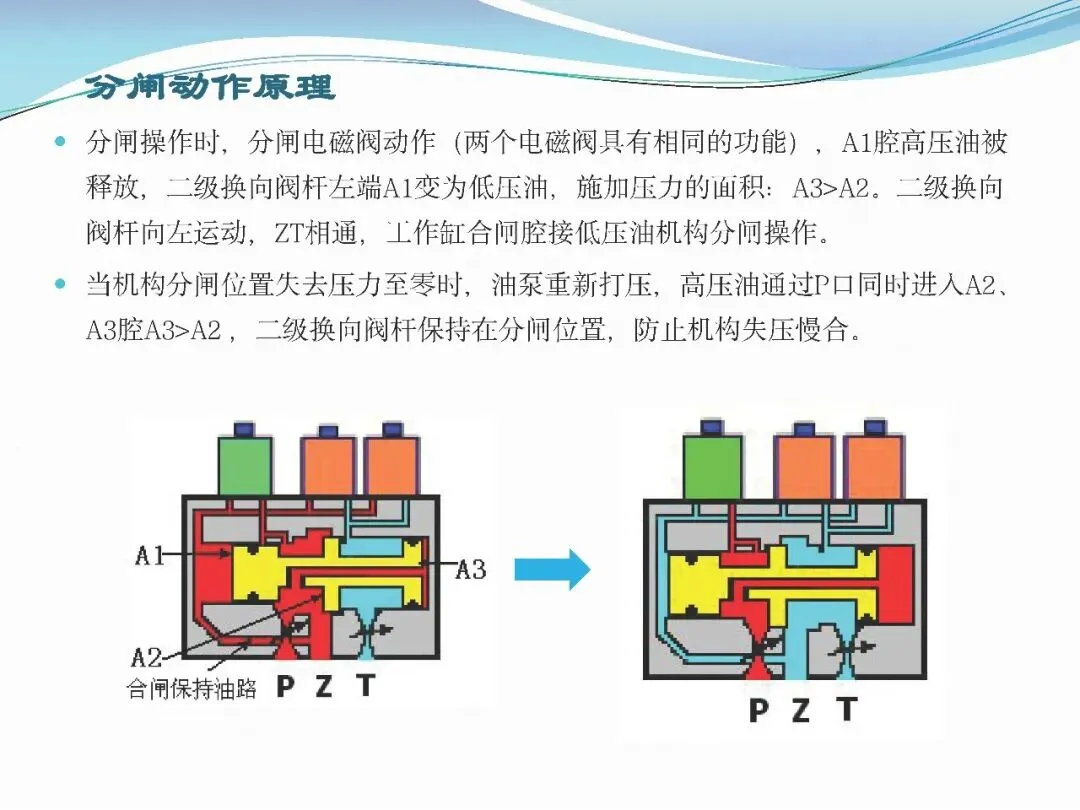

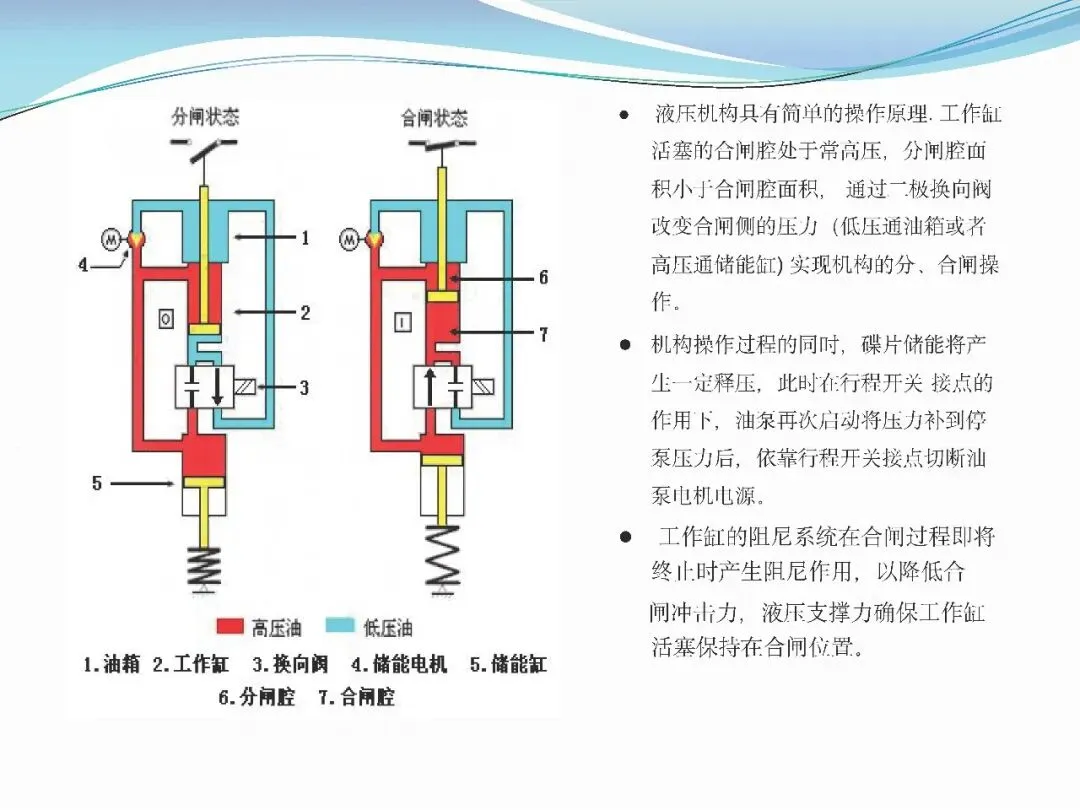

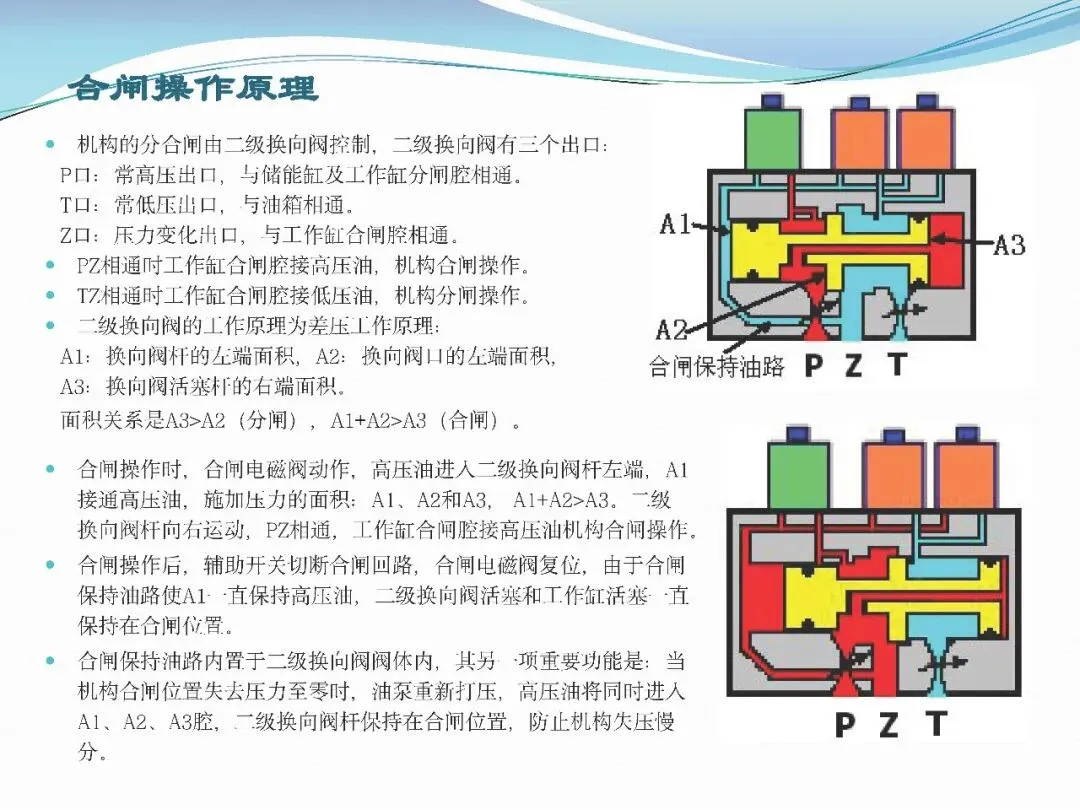

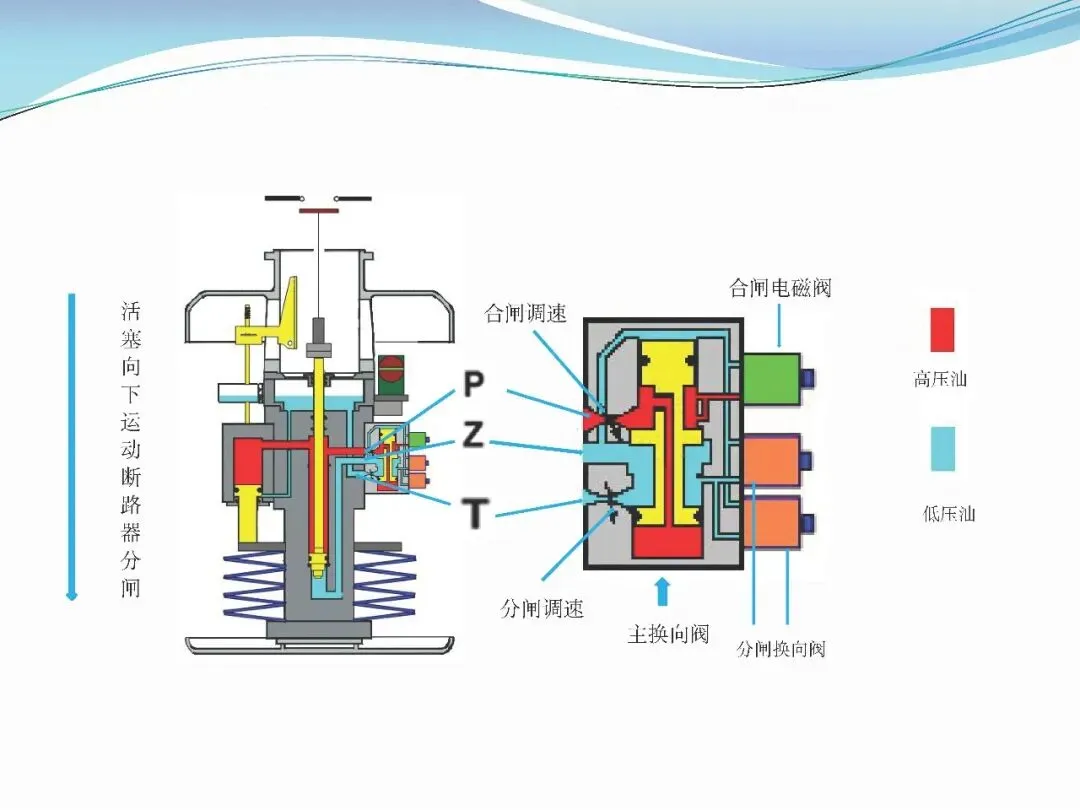

液压机构具有简单的操作原理，工作缸活塞的分闸腔常高压，分闸腔面积小于合闸腔面积，通过二级换向阀改变合闸侧的压力（低压通油箱或者高压通储能缸）实现机构的分、合闸操作。

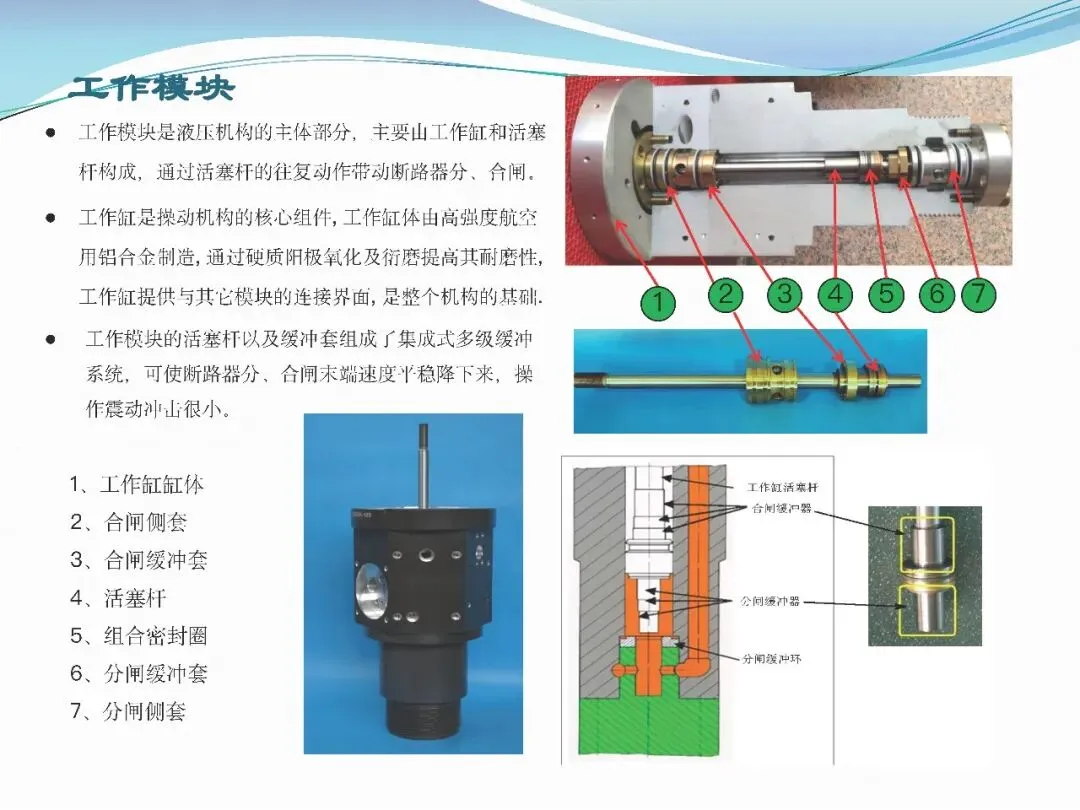

◆集成工作缸内部的缓冲系统可以使断路器分合闸未端速度平稳地降下来，操作冲击很小。
充压机构初始位置是分闸位置，且没有预充压，以便机构能安全、便捷的安装到断路器。

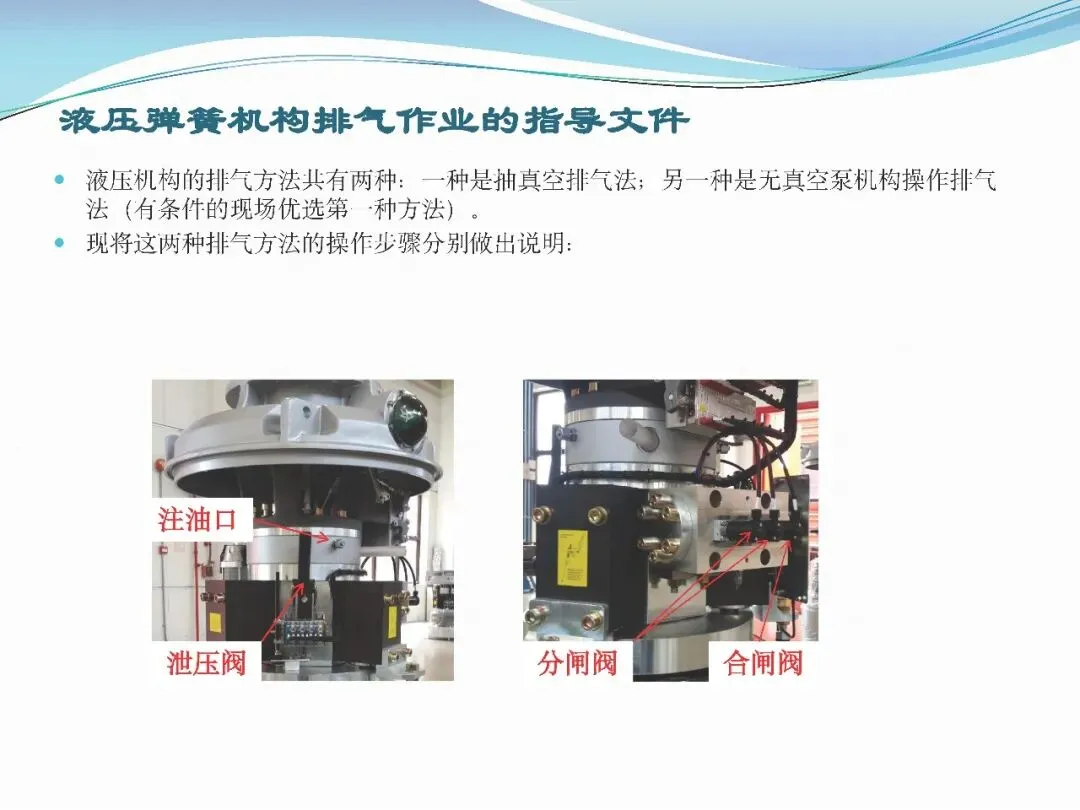

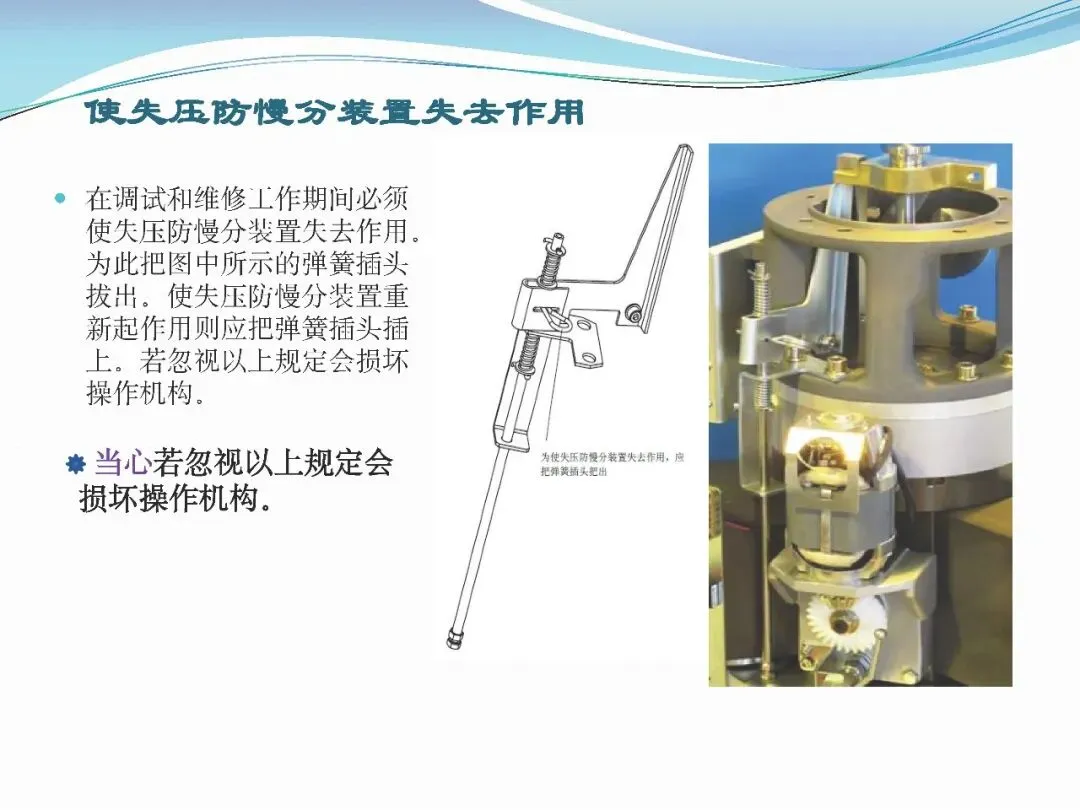

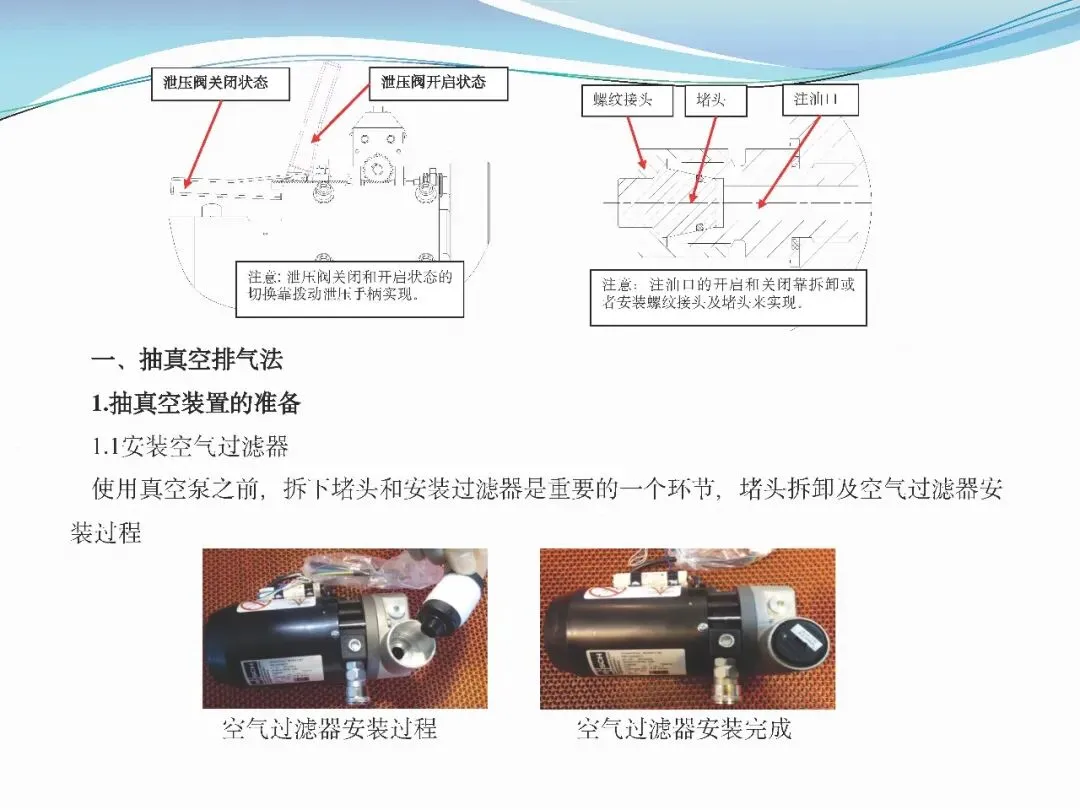

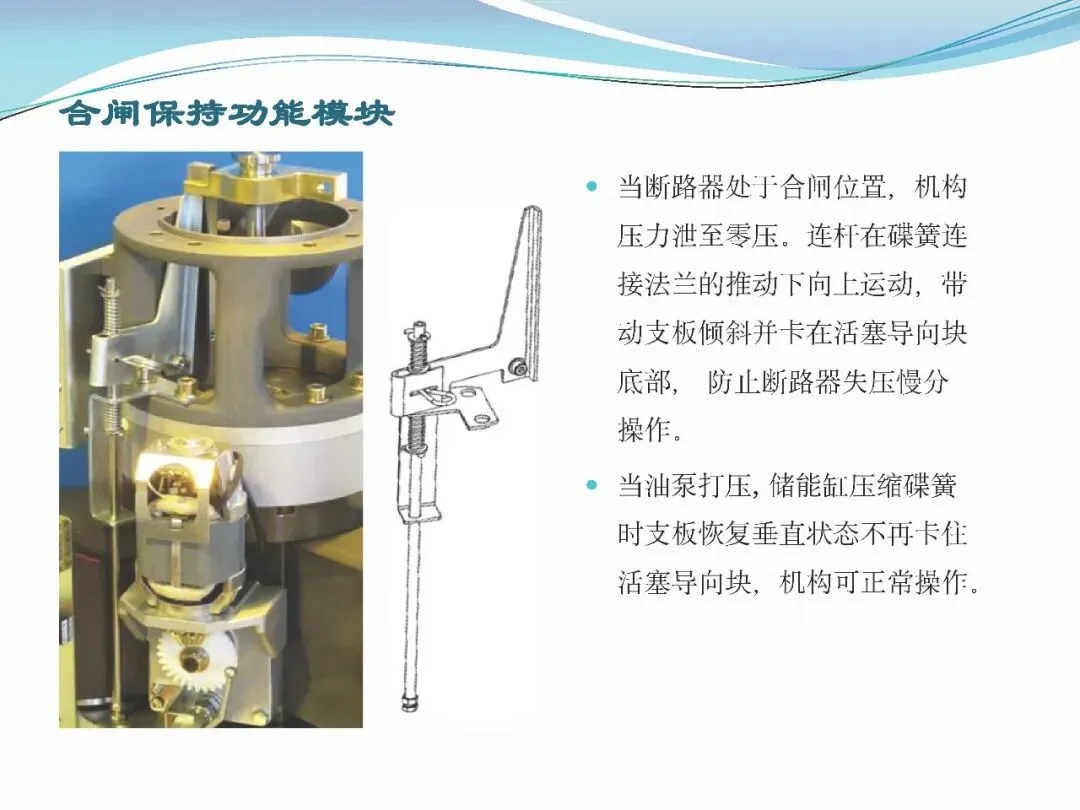

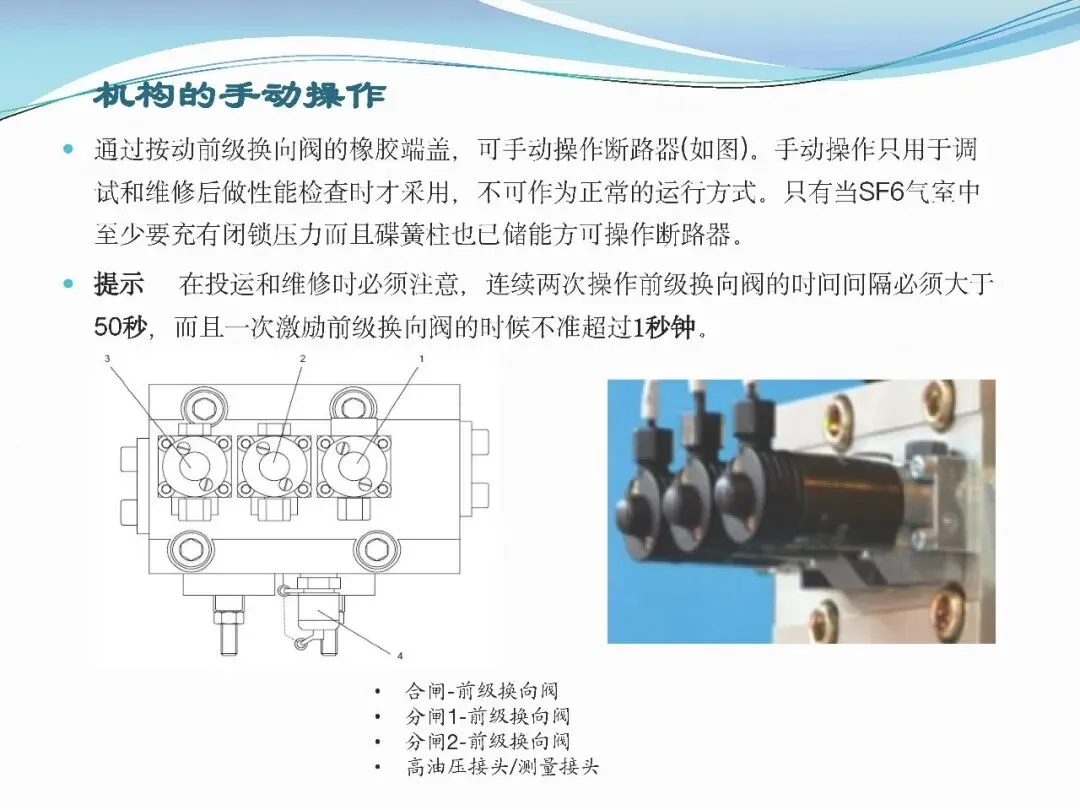

◆当泄压阀开启和使失压慢分装置被抑制时，活塞杆能够手动以便安装机构与断路器的连
接接头，预估断路器与机构是否运动正常。
