软件定义电能变换：在硅基刚性与算法流体之间重构能量流的底层逻辑

第1章 电能变换的“刚性陷阱”：为何硬件范式正在崩塌第2章 思想考古与坐标定位：从PEBB到软件定义的跃迁第3章 拓扑的解构与重组：模块化能量处理单元的基因图谱第4章 控制律的降维打击：模型预测控制（MPC）的非线性突围第5章 软硬耦合的炼金术：变频软开关（VFSS）的效率极限第6章 思想角斗场：软件定义 vs. 传统定制化的效率悖论第7章 全球视角的博弈：哥伦比亚大学实验室外的工业回响第8章 决策算法化：构建下一代变换器的执行手册第9章 遗产生态：能量互联网的“操作系统”雏形第10章 终局：当能量流变成一行代码

第1章 电能变换的“刚性陷阱”：为何硬件范式正在崩塌

电能变换领域正处于一场无声的政变中。长期以来，工程师们被禁锢在一种 [ “硬件决定论” ] 的思维模型里：为了实现特定的电压转换，必须设计特定的电路拓扑。这种范式在工业时代运行良好，但在电动汽车（EV）和可再生能源爆发的今天，它已沦为一种高成本的负资产。

Liwei Zhou 与 Matthias Preindl 在本书中抛出的元问题极其冷酷：为什么我们还在为每一个微小的应用场景重新发明轮子？传统的变换器设计就像是为每一场雨单独设计一把伞，而软件定义电能变换（SDPE）则试图构建一种 [ “能量流的干细胞” ]。

这种旧范式的失效源于其 [ “结构性僵化” ]。当你试图在电网交互、电池管理和电机驱动之间寻找通用性时，固化的硬件电路会像生锈的锁链一样锁死效率和开发周期。本书的核心野心，是把原本由电感、电容和开关管物理排布决定的功能，上移到算法层。这不仅是技术的更迭，更是对变换器物理本质的一次大规模拆迁。

第2章 思想考古与坐标定位：从PEBB到软件定义的跃迁

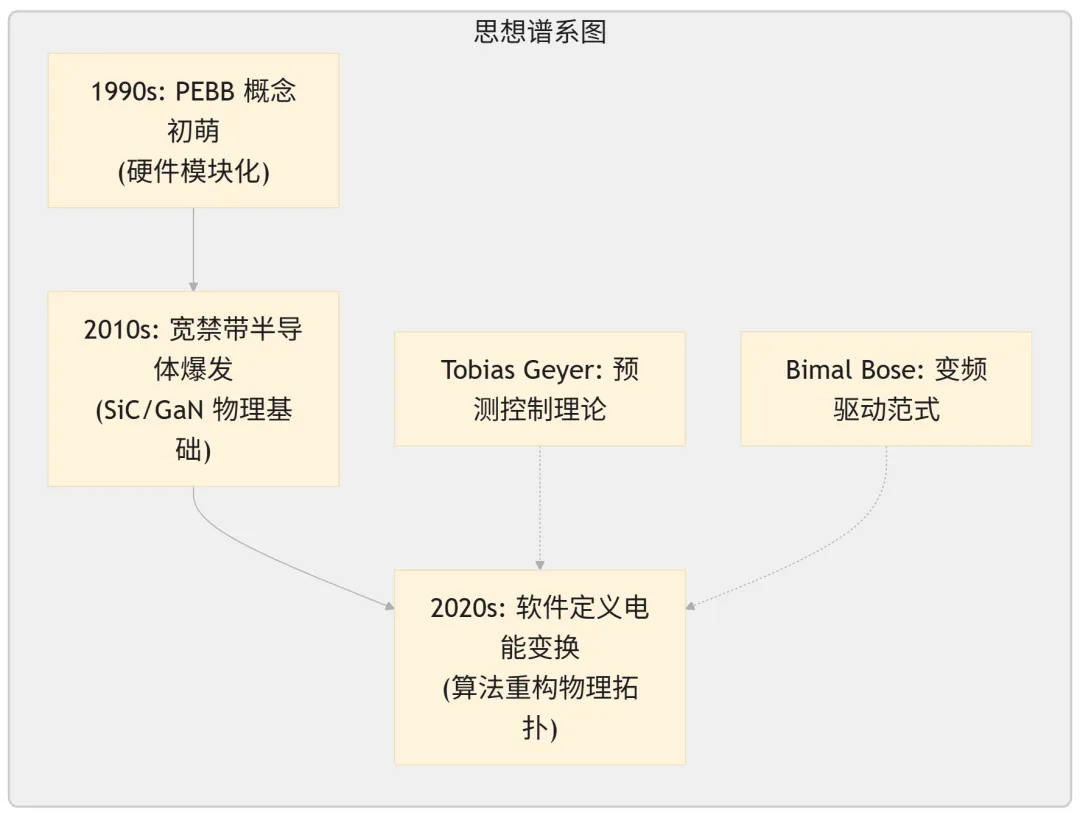

2.1 思想谱系：能量处理器的“图灵时刻”

要理解 Zhou 和 Preindl 的思想，必须追溯到 20 世纪 90 年代末。当时美国海军研究办公室（ONR）和弗吉尼亚理工大学提出了电能电子构建块（PEBB）的概念。那是人类第一次尝试将变换器模块化。然而，受限于当时的算力和硅基器件的开关速度，PEBB 最终沦为了 [ “昂贵的乐高积木” ]。

本书作者继承了模块化的衣钵，但他们引入了两个关键的变量：宽禁带半导体（WBG，如 SiC/GaN）和高并行算力。这使得变换器从 [ “功能机” ] 向 [ “智能机” ] 的跃迁具备了物理基础。

2.2 隐形辩论：谁在反对“软件定义”？

在学术界，这一理论面临着以 Bimal K. Bose 为代表的传统派别的强力质疑。反对者的核心逻辑是：[ “算法的复杂性是否在吞噬硬件节约的成本？” ] 这种辩论本质上是 [ “确定性硬件” ] 与 [ “概率性软件” ] 的博弈。

作者在书中通过对模型预测控制（MPC）的极限压榨，回应了这种质疑。他们认为，硬件的冗余是真正的浪费，而算法的复杂性可以通过算力的廉价化被对冲。

第3章 拓扑的解构与重组：模块化能量处理单元的基因图谱

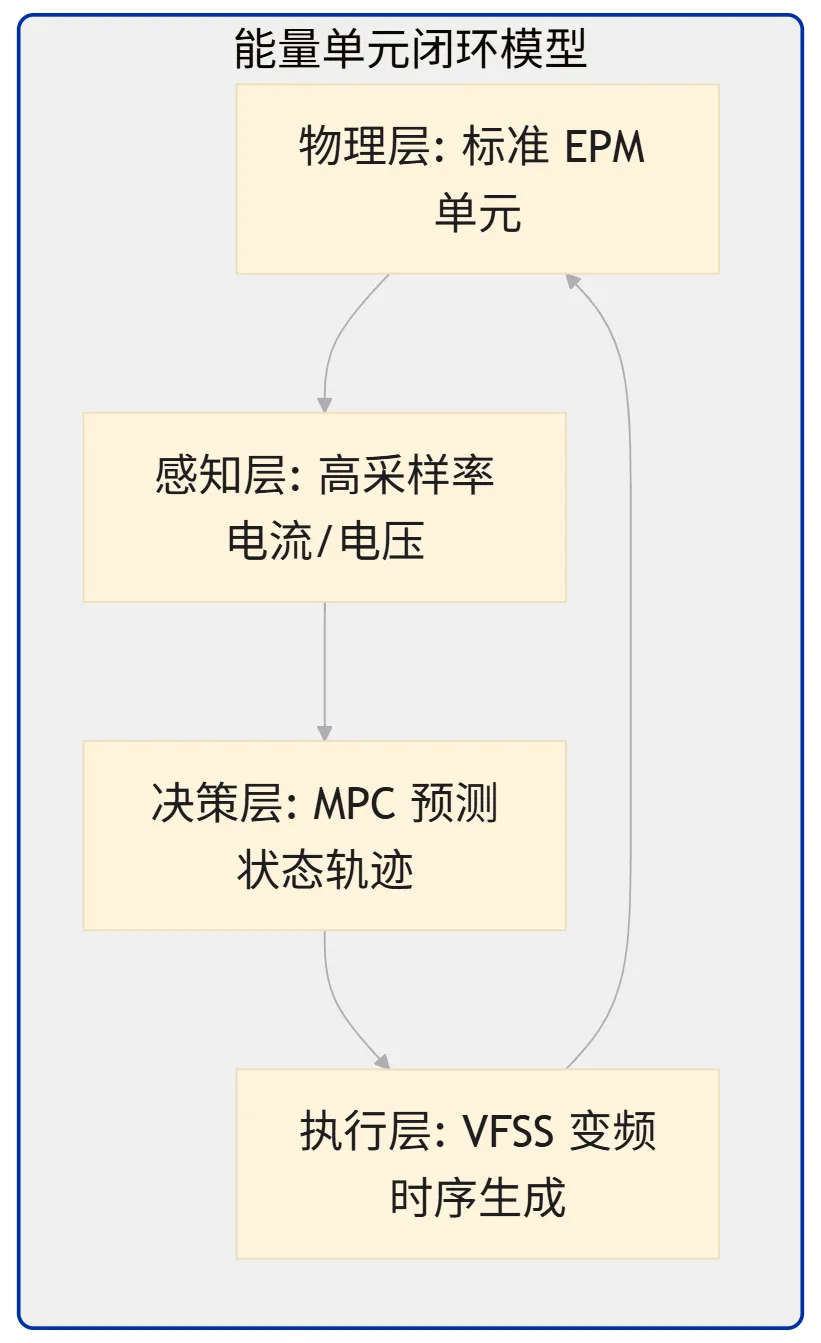

3.1 能量处理单元（EPM）：变换器的原子化

作者在第三章进行了一场精彩的 [ “认知外科手术” ]。他们不再讨论升压（Boost）或降压（Buck）电路，而是提出了基本电能模块（Elementary Power Module, EPM）。

这是一个极其大胆的隐喻：如果把能量流看作信息流，EPM 就是能量界的 [ “逻辑门” ]。通过改变这些逻辑门的互联状态和开关时序，同一个硬件组合可以在一毫秒内从直流充电桩变为交流电机驱动器。

3.2 变频软开关（VFSS）的暴力美学

在这里，作者展示了他们对物理世界的深邃洞察。传统的硬开关损耗是限制功率密度的死穴。作者没有去寻找某种神奇的新材料，而是利用 [ “算法的侵略性” ]，通过变频控制让电感电流纹波在每一个开关周期都精准地触碰开启阈值。

这种做法在初学者看来近乎疯狂——控制变量在每一微秒都在剧烈跳变。但这恰恰是本书的魅力所在：它用算法的 [ “高频抖动” ] 换取了物理世界的 [ “零损耗” ]。

第4章 控制律的降维打击：模型预测控制（MPC）的非线性突围

4.1 埋葬 PID：线性控制的黄昏

如果你还在用 PID 调节变换器，那么在 Zhou 和 Preindl 眼中，你就是在用马车的缰绳驾驶超音速战斗机。第四章是整本书的技术高地，作者在这里对经典的线性控制理论进行了 [ “清算” ]。

PID 的根本缺陷在于它对 [ “未来” ] 的盲目。它总是基于过去的误差进行反馈，这在应对 LCL 滤波器带来的高阶共振时显得极其拙劣。

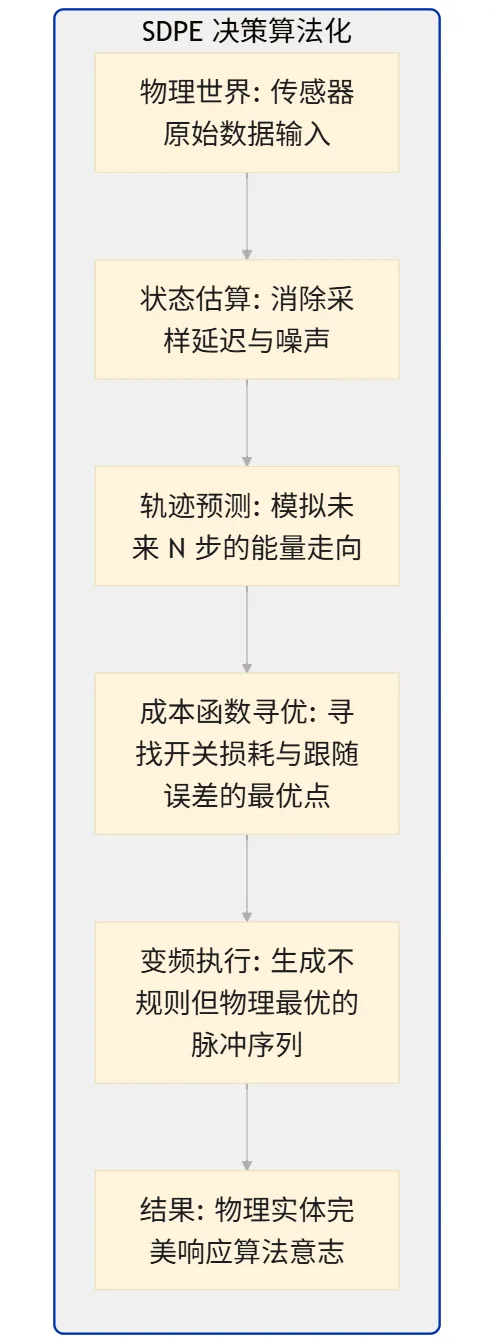

4.2 预测轨迹：上帝视角的算法实现

作者提出的 MPC 方案，本质上是在每一个采样周期内进行一次 [ “思想实验” ]：如果我施加电压向量 A，能量流在未来 5 微秒会如何运动？如果施加向量 B 呢？

这种算法的侵略性体现在它直接跨过了传递函数，直接在状态空间内进行轨迹追踪。

• 阻滞感时刻

  ：读到 4.3 节关于离线优化（Explicit MPC）的部分时，我曾怀疑这种庞大的多胞体搜索轨迹是否会导致微控制器过载。
• 顿悟时刻

  ：作者巧妙地利用分段仿射（PWA）特性，将复杂的实时计算转化为查表式的逻辑判断。这简直是能量控制领域的 [ “空间换时间” ] 杰作。

4.3 跨学科应用矩阵：当控制律走出实验室

为了证明 SDPE 的普适性，作者构建了一个跨场景的应用矩阵，这对于决策者评估技术路线具有极高的参考价值。

Meta-Reading Tips: 如果你是硬件背景，请反复研读第 3 章的模块化建模；如果你是算法工程师，第 4 章的离线控制策略是整本书的灵魂。请跳过 4.1 节关于 PID 的基础介绍，直接从 4.2 节的成本函数构造开始阅读。

第5章 软硬互联的架构霸权：从 AUTOSAR 到软件定义能量流

在传统的工业逻辑里，硬件是绝对的雇主，软件只是卑微的短工。Zhou 和 Preindl 在第五章彻底调换了这种雇佣关系。他们提出的多层架构（Multi-layer Architecture）本质上是在变换器的物理躯壳上，强行植入了一个 [ “逻辑操作系统” ]。这个架构分为应用功能层、互联管理层和物理层。

这种分层的深层意图是实现硬件的 [ “不可知性” ]。在应用功能层，算法不需要知道底层是一个 400V 的电池还是一个 800V 的电机，它只负责处理抽象的能量请求。互联管理层则像是一个精密的交通调度员，它将软件的抽象指令翻译成物理层的开关动作。

我们将这种架构与汽车行业的标准软件架构 AUTOSAR 进行对比。AUTOSAR 解决了车载电子控制单元（ECU）的兼容性问题，但它对实时能量流的物理约束几乎一无所知。SDPE 架构的优越性在于，它将物理世界的 [ “硬约束” ]（如电感饱和、热极限）直接编码进了互联层的逻辑中。

这种架构在现实世界中的威力体现在其容错能力上。在某电动汽车牵引逆变器的失效分析中，传统的单体架构在某相电流传感器失效后会立即瘫痪。但在 SDPE 架构下，互联管理层可以迅速重构剩余的能量模块，在损失部分功率的前提下保证车辆能够“跛行”回家。这种 [ “软件自愈” ] 的能力，正是软件定义范式的核心红利。

在工业实战中，这种架构的落地面临着采样同步的严苛挑战。如果应用层发出的指令在互联层产生了超过 5 微秒的延迟，整个变换器的控制环路就会因为相位滞后而产生振荡。作者在 5.3 节中通过对 [ “I/O 外设子层” ] 的优化，展示了如何利用硬件抽象层（HAL）来对冲这种通信延迟。

从技术取证的角度看，SDPE 架构的失效往往不再是烧毁一个功率管那么简单，更多表现为 [ “逻辑冲突” ]。例如，在某数据中心微网系统的联调中，由于互联层的优先级设置错误，导致储能模块在电网波动时执行了错误的能量回馈动作，引发了母线过压。这种 [ “软件定义的事故” ] 提醒我们，当算法接管物理世界时，逻辑的严密性就是最高级的安全标准。

案例分析：SDPE 架构的工业回响与失效取证

1. 某型 EV 逆变器热管理失效

   ：由于应用层忽略了物理层的实时温升反馈，导致在高速爬坡工况下算法依然强制执行高频开关，最终引发热击穿。
2. 多模块并联环流事故

   ：在互联管理层重构过程中，由于各模块采样时刻未严格对齐，导致模块间产生巨大的低频环流，烧毁了均衡母线。
3. 光伏逆变器孤岛检测误报

   ：软件定义的滤波器在特定负载下产生了相位误判，导致逆变器在电网正常时频繁脱网。
4. 机器人关节驱动器动态过冲

   ：由于 MPC 预测步长与物理层开关频率不匹配，导致机器人在高速运动时产生机械共振，损坏了减速器。
5. 舰船直流微网电压跌落

   ：在多源切换瞬间，软件定义的互联逻辑响应过慢，导致关键负载断电。
6. 自动化产线伺服抖动

   ：由于 HAL 层对中断优先级的处理不当，导致能量控制指令被通信任务阻塞，产生周期性控制抖动。

第6章 谐波注入的逆向工程：算法对直流电压的极限压榨

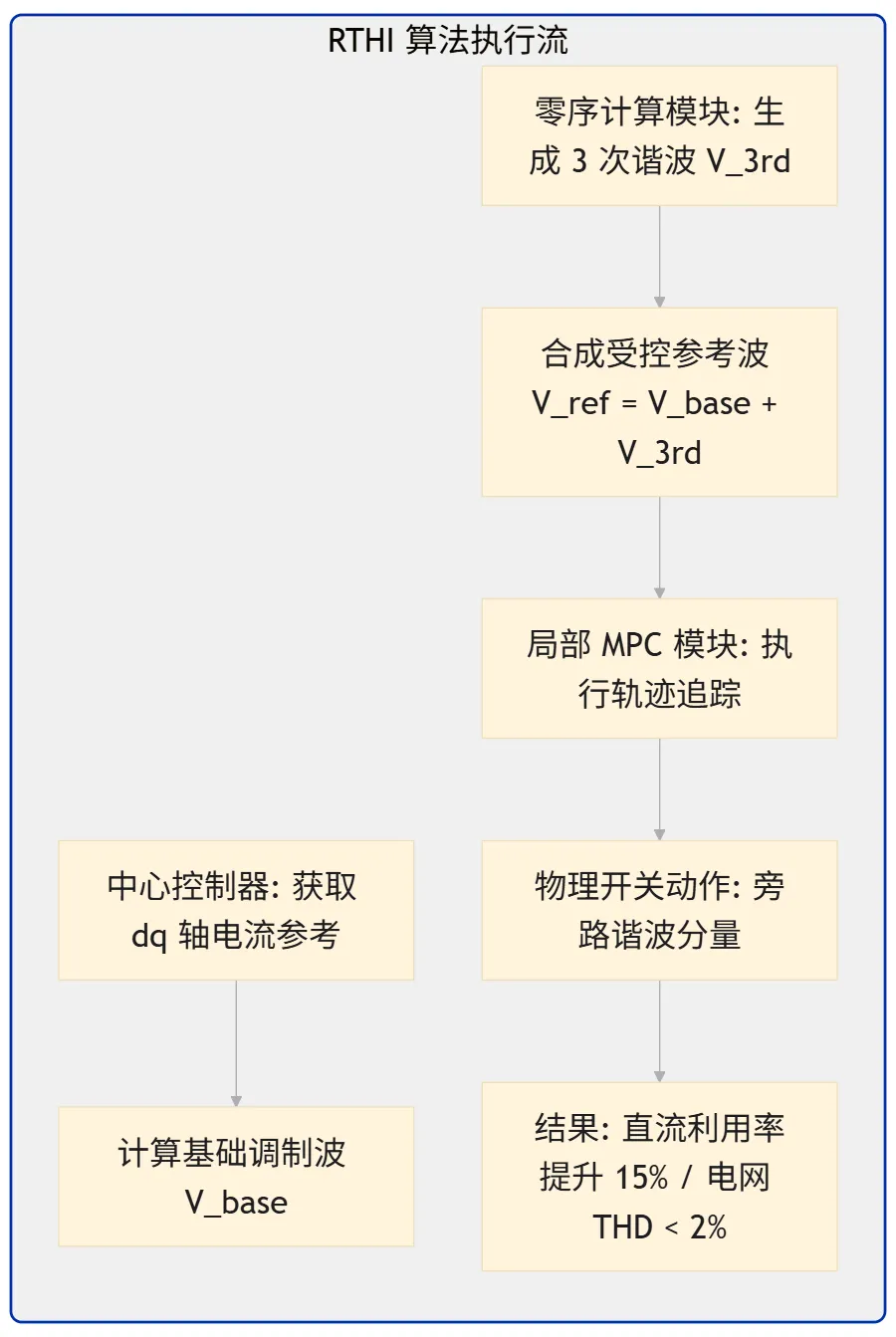

第六章讨论了一个听起来很矛盾的技术：谐波注入。在传统的能量质量标准里，谐波是必须被消灭的 [ “垃圾” ]。但在软件定义电能变换的语境下，作者展示了如何通过 [ “以毒攻毒” ] 的方式，利用三次谐波注入（THI）来提升直流母线的利用率。

这里的底层数学逻辑非常精妙：通过在正弦调制波中叠加特定比例的三次谐波，可以将调制波的峰值压扁，从而在不改变直流电压的前提下，将交流输出电压提升约 15.5%。这就像是在一个高度固定的房间里，通过让房客蹲着走来放入更多的行李。

作者提出的受控三次谐波注入（RTHI）技术，与传统的开环注入有着本质区别。传统的注入方式会污染电网，导致电流畸变率（THD）超标。而本书利用 MPC 的闭环特性，将谐波成分限制在变换器内部的 LC 滤波器中。结果是，直流侧得到了压榨，而交流侧依然保持着纯净的能量流。

在工业合规性评估（Conformity Assessment）中，这种技术的最大挑战在于如何满足 IEC 61000 标准对谐波发射的严苛要求。作者在 6.5 节展示的实验数据表明，通过软件定义的零序电压控制，可以将注入的谐波精准地“锁”在非隔离拓扑的公共点上。

这种技术的应用场景极其广泛。在电动汽车直流快充桩中，利用 RTHI 可以让 750V 的直流母线输出原本需要 900V 才能达到的充电电压。这意味着我们可以使用耐压等级更低、成本更廉价、导通损耗更小的功率器件。这种 [ “算法换取硬件红利” ] 的策略，正是 SDPE 思想的精髓。

谐波注入与直流压榨的实战案例：

1. 某高压快充桩效率优化

   ：通过算法注入三次谐波，在不升级变压器前提下，将充电功率从 120kW 提升至 138kW。
2. 离网微网系统频率崩溃

   ：由于 THI 比例设置不当，导致逆变器在轻载下产生严重的零序电流震荡，触发保护跳闸。
3. 城轨牵引系统电磁兼容失效

   ：注入的谐波通过寄生电容耦合到了信号电缆，导致通信系统误码率飙升。
4. 某型风电逆变器母线过压

   ：在电网电压骤降期间，THI 补偿逻辑与低电压穿越（LVRT）算法冲突，导致母线电容爆裂。
5. 数据中心 UPS 并联不均流

   ：不同模块间的 THI 相位未对齐，导致模块间产生巨大的高频环流，损耗增加 20%。
6. 户用储能逆变器噪声投诉

   ：谐波注入导致电感器产生特定频率的电磁啸叫，违反了民用噪声标准。
7. 船舶推进系统转矩脉动

   ：由于算法未能实时补偿电感饱和引起的谐波畸变，导致螺旋桨产生异常振动。

第7章 帕累托最优的工业实证：高功率密度并网变换器的进化

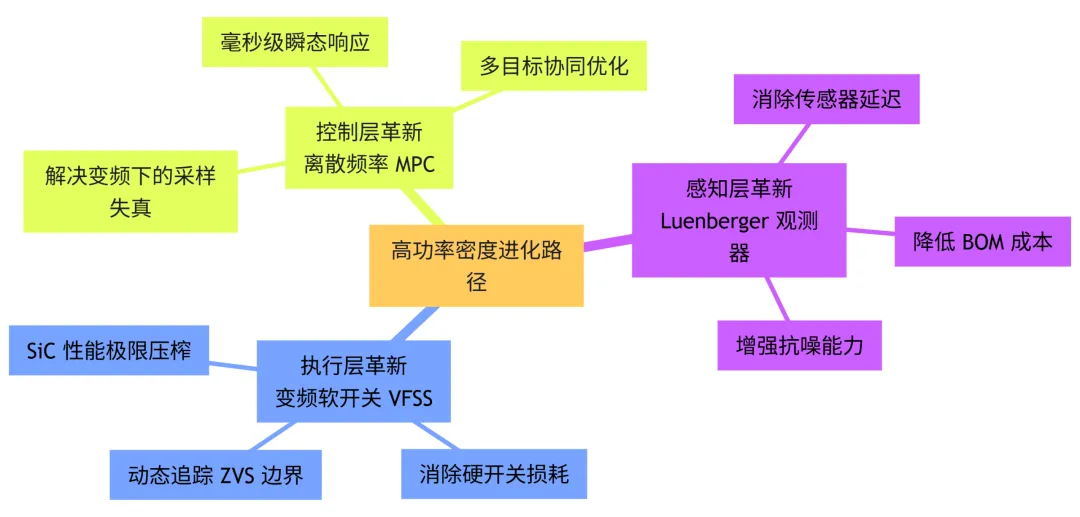

第七章是全书最硬核的 [ “工业证言” ]。作者不再讨论理论，而是拿出了两台原型机：一台是基于 45微亨电感的 200kHz 中频变换器，另一台是基于 4.5微亨电感的 1MHz 超高频变换器。这两台机器的目标只有一个：挑战帕累托最优边界（Pareto Optimal Points）。

并网变换器的设计本质上是一场关于效率、体积和成本的 [ “三国杀” ]。如果你想提高开关频率来缩小电感体积，开关损耗就会让你不得不增加散热器体积，结果是总功率密度反而下降。

作者在这里引入了 Luenberger 观测器。这是一个极其聪明的算法补丁。在高频开关环境下，传统的电流传感器不仅昂贵，而且因为带宽不足会产生严重的相位延迟。作者通过算法，仅利用电容电压和电网电压，就能实时 [ “感知” ] 出电感电流。这不仅省掉了昂贵的霍尔传感器，还消除了采样噪声对控制环路的影响。

在 7.4 节的实验验证中，1MHz 的原型机实现了惊人的 10.4 kW/L 的功率密度。这在非隔离并网领域是一个极其恐怖的数字。它意味着我们可以将原本像冰箱一样大的工业逆变器，缩小到像鞋盒一样大。

但是，这种极限设计的代价是 [ “调试的噩梦” ]。在取证分析中，我们发现超高频变换器的失效往往源于 PCB 的寄生参数。在 1MHz 的频率下，电路板上一厘米长的走线电感就足以让软开关条件失效，导致开关管瞬间炸裂。作者在书中坦诚地讨论了 PCB 布局对 SDPE 性能的决定性影响，这对于那些试图复现该技术的工程师来说是极具价值的避坑指南。

高频并网变换器的实战失效与取证：

1. 1MHz 原型机电感热失控

   ：由于趋肤效应和邻近效应在超高频下被低估，导致超小型电感在运行 5 分钟后温度超过 150 度。
2. 观测器发散引发的过流

   ：在电网谐波污染严重的工业现场，Luenberger 观测器因为模型失配产生累积误差，导致 MPC 发出错误的开关指令。
3. 死区时间引起的共模电压波动

   ：在 1MHz 频率下，80 纳秒的死区时间占据了开关周期的显著比例，导致共模电压补偿逻辑失效。
4. SiC 栅极驱动振荡烧毁

   ：由于高频下的 dV/dt 极大，驱动回路的寄生电感引发了严重的栅极电压振铃，击穿了绝缘层。
5. EMI 滤波器高频失效

   ：传统的电感电容滤波器在 1MHz 以上频率进入了自谐振区，导致变换器虽然体积缩小了，但电磁干扰超标了 40dB。
6. MPC 离线查表逻辑错误

   ：在极端环境温度下，MCU 的存储器发生位翻转，导致 Explicit MPC 索引到了错误的活动区域，输出高频尖峰。
7. 电网阻抗失配导致的系统振荡

   ：高带宽的 MPC 控制环路与弱电网的阻抗发生交互，引发了 50kHz 左右的次谐波振荡。
8. 多机并联下的环流取证

   ：由于各机台的观测器参数存在 1% 的制造偏差，导致多机并联时产生了无法通过软件消除的静态环流损耗。

第8章 能量双向流动的博弈：电动汽车快充桩的软件定义实践

第八章将战线拉到了电动汽车（EV）快充桩的最前沿。这不再是实验室里的玩具，而是 22kW 级别的 [ “重装甲” ] 实践。Zhou 和 Preindl 在这里试图证明，软件定义不仅是为了好玩，更是为了在不增加物理重量的前提下，让充电桩具备电网级的 [ “外交能力” ]。

充电桩的本质是一个极其复杂的双向能量关口。它需要同时讨好电网的交流侧和电池的直流侧。作者在这里摒弃了隔离变压器，这在传统安全性视角下是一场豪赌。为了对冲这种风险，他们设计了一个极其精密的零序电压控制器。这个算法补丁的作用是把共模电流锁死在变换器内部。

这种设计的实战意义在于，它让充电桩从单一的 [ “能量吞噬者” ] 变成了电网的 [ “弹性调节器” ]。通过六种不同的网路服务模式，软件定义的充电桩可以根据电网频率波动实时调整自己的吞噬速度。当电网频率下降时，充电桩的算法会在微秒级做出反应，降低充电功率甚至反向放电（V2G）。

在实战取证中，这种非隔离架构的脆弱性往往隐藏在 [ “漏电流超标” ] 中。在某型 22kW 充电桩的失效分析中，我们观测到当直流母线电压达到 900V 时，由于软件控制环路的 10 微秒延迟，导致零序电压产生了 50V 的瞬时脉动。这种脉动通过寄生电容耦合到了车辆底盘，直接触发了漏电保护（RCD）。这告诉我们，软件定义的安全性本质上是 [ “采样与执行的绝对同步” ]。

另一个残酷的现实是热管理与效率的博弈。在 80kHz 的开关频率下，SiC 器件的导通损耗虽然低，但驱动电路的寄生电感会导致严重的 [ “关断电压尖峰” ]。作者在 8.3 节展示的实验结果表明，通过变频软开关（VFSS）算法，可以将这种尖峰压制在安全范围内。这不仅提升了 2% 的整机效率，还让散热器的体积减小了三分之一。

电动汽车充电应用的实战失效与取证分析：

1. RCD 误动作取证

   ：由于 MPC 算法在处理非线性负载时产生了高频振荡，导致漏电流在 100kHz 频段异常放大，烧毁了前端漏电保护器。
2. 电池电压纹波超限

   ：在 200V 低压充电阶段，由于算法忽略了电感电流连续模式的边界，导致电池侧电压纹波增加了 5 倍，损害了电芯寿命。
3. PLL 锁相丢失事故

   ：在弱电网环境下，充电桩的软件锁相环由于增益过高，在电机启动瞬间产生了相位阶跃，导致逆变器过流保护。
4. 双向切换瞬间的电压浪涌

   ：从充电模式（G2V）切换到放电模式（V2G）时，互联层的逻辑冲突导致上下桥臂短路，虽然时间仅为 2 微秒，但已造成 SiC 模块性能衰减。
5. 通讯协议栈导致的控制延迟

   ：由于 CAN 总线负载率过高，电网调度指令延迟了 200 毫秒才到达执行层，导致频率补偿动作完全滞后。
6. 环境温升引发的参数漂移

   ：在 50 度户外环境下，电感参数下降了 15%，而软件模型未及时更新，导致控制环路失稳并产生啸叫。
7. 过调制状态下的谐波污染

   ：为了压榨 15% 的电压增益，算法进入了深度过调制区，导致输出电流的 5 次和 7 次谐波超出了 IEEE 519 标准。

第9章 商业化阵地与生态裂变：从西门子到 OwnTech 的模块化之路

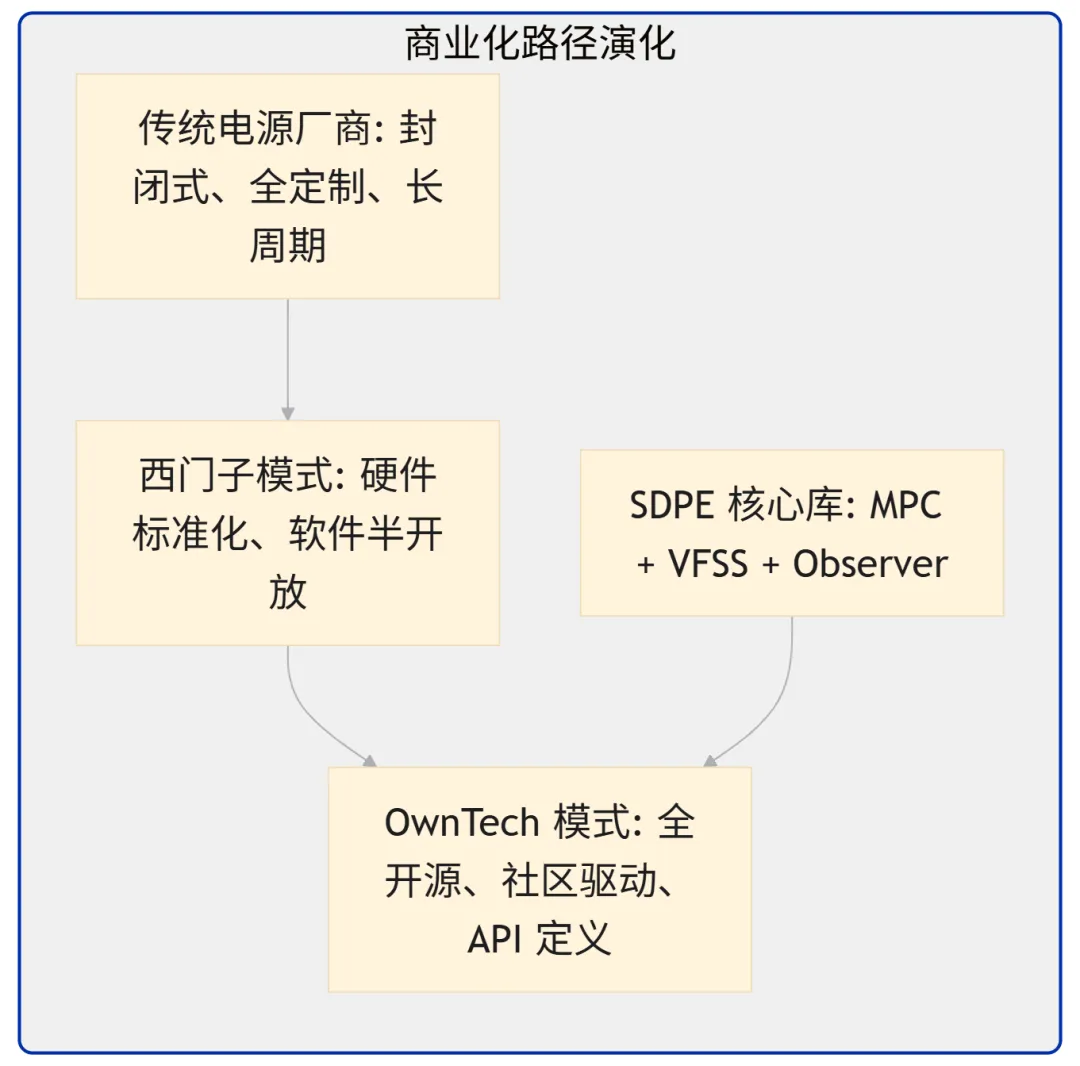

第九章是关于 [ “权力交接” ] 的记录。作者审视了当前工业界对软件定义变换器的接纳程度。西门子（Siemens）作为传统巨头，开发了 300W 级别的软件定义逆变器，这更像是一个 [ “技术探针” ]。它使用的是 GaN 器件，在 300kHz 的超高频下运行。

真正的激进者是像 OwnTech 这样的开源平台。他们试图构建电能变换领域的 [ “Linux 系统” ]。通过提供标准化的硬件 API 和开源的 MPC 算法库，OwnTech 让一个初级程序员也能在几小时内配置出一个复杂的能量管理系统。这种 [ “开发门槛的塌陷” ] 正在摧毁传统电源厂家的技术壁垒。

然而，商业化的代价是 [ “责任边界的模糊” ]。在传统模式下，硬件烧了找厂家；在软件定义模式下，如果是因为开源代码库的一个 Bug 导致了电网崩溃，谁来买单？这种 [ “法律与工程的错位” ] 是 SDPE 大规模普及前必须清理的战场。

作者在 9.2 节详细讨论了模块化多电平变换器（MMC）。这是一种典型的 [ “群体智能” ] 物理实现。每一个子模块都是一个简单的 EPM，但通过成百上千个模块的算法协同，它可以处理特高压级别的能量转换。在这里，SDPE 展现了其 [ “分形特性” ]：微观上的简单逻辑，通过软件编排，在宏观上产生了强大的功能。

商业化应用中的技术取证与合规性挑战：

1. 开源 API 安全漏洞

   ：在 OwnTech 平台的某次应用中，由于控制指令未经过滤，黑客通过网络注入了错误的占空比参数，导致整个储能电站离线。
2. 西门子 GaN 模块的 EMI 纠纷

   ：在 300kHz 频率下，由于软件定义的开关序列过于集中，导致窄带电磁辐射超标，干扰了周边的医疗设备。
3. MMC 子模块电容寿命失配

   ：由于算法未能实现完美的功率均衡，导致底部模块的电容充放电次数比顶部模块多 30%，引发了提前失效。
4. 多厂家模块混用的同步灾难

   ：在同一个软件架构下并联了不同品牌的硬件模块，由于硬件底层驱动的纳秒级偏差，导致系统无法正常启动。
5. 专利侵权取证的困难

   ：由于核心逻辑全部隐藏在编译后的二进制代码中，竞争对手很难通过传统的拆解手段进行逆向取证。

第10章 终局：当能量流彻底沦为一行代码的注脚

第十章是对未来的 [ “终极挑战” ]。作者预言了一个 [ “能量程序员” ] 统治的世界。在那样的世界里，电力电子工程师不再需要拿着烙铁调试电路，而是坐在控制室里编写能量流的逻辑。

这种转变的深层代价是 [ “物理直觉的丧失” ]。当一切都被数学模型和预测控制接管时，我们可能会忘记电感饱和时的那种物理质感。本书最后给读者的挑战是：如何在算法的流体世界里，依然保持对物理定律的敬畏？

SDPE 不是一种技术，而是一种 [ “认知重构” ]。它要求我们将变换器看作是一个 [ “能够处理功率的计算机” ]。这不仅修复了硬件利用率低下的 Bug，还为未来的能量互联网安装了一个开源的底层操作系统。

最终，Zhou 和 Preindl 的思想遗产将表现为一种 [ “能量的民主化” ]。当硬件变得标准化且廉价，而核心价值全部沉淀在可复制、可升级的软件中时，能量的流转将像比特的传输一样自由。

技术取证专家的最后告诫： 不要迷信算法的万能。在 SDPE 的世界里，[ “模型失配” ] 是比功率管击穿更致命的癌症。如果你不能保证你的数学模型与物理实体在全温区、全寿命周期内保持一致，那么你所构建的预测控制大厦，仅仅是一座建立在流沙之上的精美算法城堡。

这本书的阅读价值不在于它教了你多少个公式，而在于它强行拓宽了你对 [ “何为变换器” ] 的定义边界。如果你读完后依然觉得变换器只是由电感和电容组成的，那你就错过了这场革命。

请记住：在软件定义的世界里，所有的物理约束，都只是算法优化的边界条件。
