WPS Creation Series — Final Summary:QW-401 to -410 (ASME Section IX) 编制系列—最终总结: QW-401 到 QW-410(ASME 第九卷)

🔧 WPS Creation Series — Final Summary

🔧 WPS 编制系列——最终总结

📘 From QW-401 to QW-410 (ASME Section IX)

📘 从 QW-401 到 QW-410（ASME 第九卷）

🔍 What This Series Was Really About

🔍 本系列真正的内容是什么

This was not just theory.

这不仅仅是理论。

This was about how a real WPS— like a GTAW + SMAW procedure for LTCS with impact requirement— is actually controlled in refinery projects.

这是关于一个真实的 WPS——例如用于带冲击要求的低温碳钢（LTCS）的 GTAW + SMAW 工艺——在炼油厂项目中是如何实际控制的。

👉 Every weld you approve is governed by these variables.

👉 你批准的每道焊缝都受这些变量的控制。

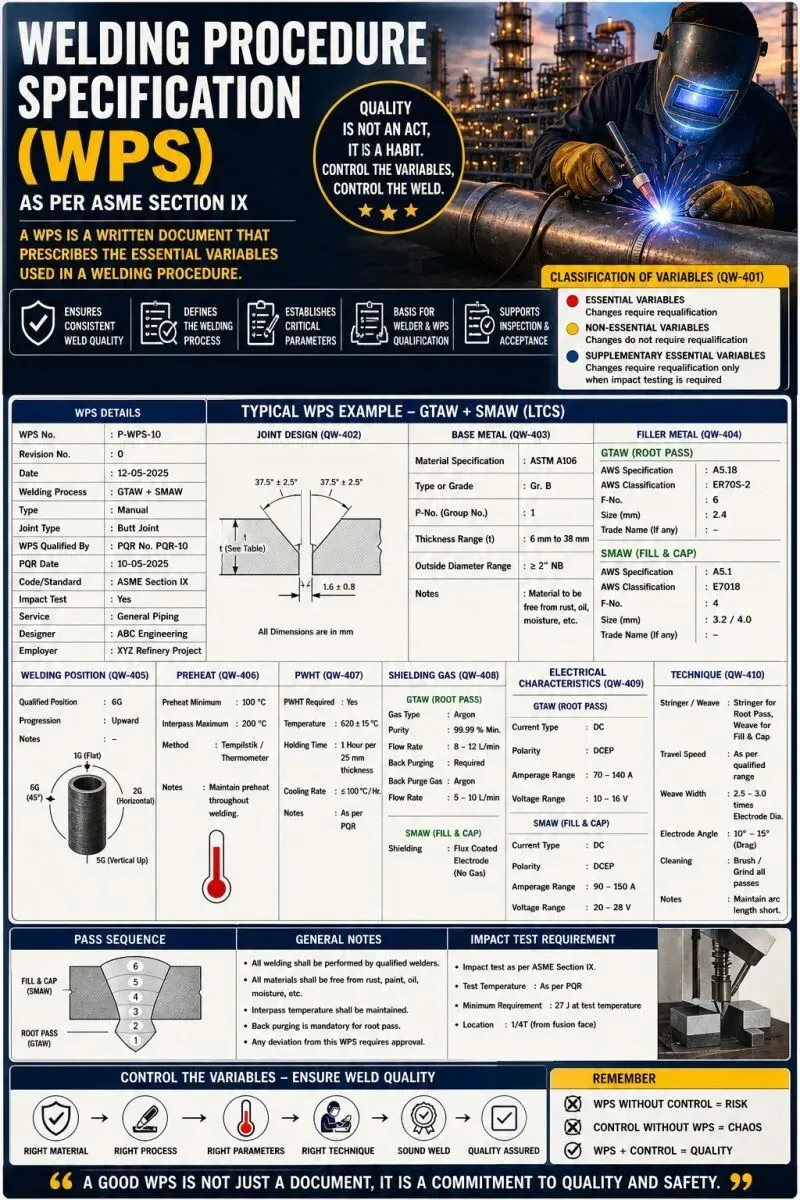

⚙️ Complete WPS Control Framework

⚙️ 完整的 WPS 控制框架

QW-401 → The Foundation

QW-401 → 基础

Defines:

定义：

• Essential variables

• 重要变量

• Non-essential variables

• 非重要变量

• Supplementary (impact) variables

• 补充（冲击）变量

👉 This is where qualification logic starts

👉 这是评定逻辑的起点

QW-402 → Joint Design

QW-402 → 接头设计

Groove angle, root gap, root face, backing

坡口角度、根部间隙、钝边、垫板

👉 Controls:

👉 控制：

• Penetration

• 熔透

• Fusion quality

• 熔合质量

⚠ Bad fit-up = guaranteed defect

⚠ 组对不良 = 必然产生缺陷

QW-403 → Base Metal

QW-403 → 母材

P-No., Group No., thickness

P-No.、Group No.、厚度

👉 In LTCS / impact service:

👉 在 LTCS / 冲击工况下：

• Material selection = toughness control

• 材料选择 = 韧性控制

QW-404 → Filler Metal

QW-404 → 填充金属

F-No., A-No., classification

F-No.、A-No.、分类号

👉 In real WPS:

👉 在实际 WPS 中：

• GTAW root → ER70S-2

• GTAW 根部焊道 → ER70S-2

• SMAW fill → E7018

• SMAW 填充焊道 → E7018

⚠ Wrong filler = cracking risk

⚠ 错误的填充金属 = 开裂风险

QW-405 → Welding Position

QW-405 → 焊接位置

1G, 2G, 5G, 6G

1G、2G、5G、6G

👉 6G qualification = full coverage

👉 6G 资格评定 = 全覆盖

👉 Position affects defect probability

👉 焊接位置影响缺陷概率

QW-406 → Preheat & Interpass

QW-406 → 预热和道间温度

Controls cooling rate

控制冷却速率

👉 Critical for:

👉 对以下方面至关重要：

• Hydrogen control

• 氢控制

• Crack prevention

• 防止开裂

QW-407 → PWHT

QW-407 → 焊后热处理

Post weld heat treatment

焊后热处理

👉 In alloy / critical service:

👉 在合金 / 关键工况下：

• Stress relief

• 消除应力

• Hardness control

• 硬度控制

QW-408 → Shielding Gas

QW-408 → 保护气体

Argon, CO₂, mixtures, purging

氩气、二氧化碳、混合气体、背面保护气体

👉 In GTAW root: • Gas purity = internal weld quality

👉 在 GTAW 根部焊道中：气体纯度 = 内部焊缝质量

⚠ No purge = internal oxidation (hidden defect)

⚠ 无背面保护气体 = 内部氧化（隐藏缺陷）

QW-409 → Electrical Characteristics

QW-409 → 电特性

Current, polarity, voltage

电流、极性、电压

👉 Controls:

👉 控制：

• Arc stability

• 电弧稳定性

• Penetration

• 熔透

⚠ Wrong polarity = immediate defect

⚠ 错误的极性 = 立即产生缺陷

QW-410 → Technique Variables

QW-410 → 工艺变量

Execution in real time

实时执行

• Travel speed

• 焊接速度

• Arc length

• 电弧长度

• Bead control

• 焊道控制

• Cleaning

• 清理

👉 This is where: Welder skill meets WPS control

👉 正是在这里：焊工技能与 WPS 控制相结合

🧪 QA/QC Reality (Field Level)

🧪 QA/QC 现实（现场层面）

Most weld failures are NOT due to lack of WPS…

大多数焊接失败并不是因为没有 WPS……

They are due to lack of control of WPS variables

而是因为对 WPS 变量缺乏控制

❌ Typical Site Failures

❌ 典型的现场失效情况

• Wrong electrode issued

• 发放了错误的焊条

• No preheat applied

• 未进行预热

• Improper purging

• 背面保护不当

• Wrong polarity setup

• 极性设置错误

• Poor welding technique

• 焊接技术差

👉 Result: RT/UT rejection → repair → delay → cost

👉 结果：RT/UT 不合格 → 返修 → 延误 → 成本增加

📌 Engineering Perspective

📌 工程视角

A WPS is not just a document.

WPS 不仅仅是一份文件。

👉 It is a process control system for weld metallurgy

👉 它是一个用于焊接冶金的过程控制系统

✅ Final Golden Rule

✅ 最终黄金法则

Control Variables → Control Metallurgy → Control Weld Quality

控制变量 → 控制冶金 → 控制焊接质量

📐 Quality is built in the weld, not inspected later.

📐 质量是在焊缝中建造出来的，而不是事后检验出来的。

🚀 What This Series Built

🚀 本系列所建立的内容

✔ Strong QA/QC foundation

✔ 坚实的 QA/QC 基础

✔ Real refinery welding understanding

✔ 真实的炼油厂焊接理解

✔ Practical WPS control knowledge

✔ 实用的 WPS 控制知识
