为分离式中隧道，双向六车道设计，隧道总体走向 120°，左线起止桩号 ZK3+663.6~ZK4+494.70，设计长度为 831.1m，进、出口路基设计高程分别为 861.554m、845.0m，最大顶埋深约 39.6m；右线起止桩号 YK3+640.00~YK4+486.20，设计长度为 846.20m，进、出口路基设计高程分别为 860.893m、848.0m，最大顶埋深约 40.56m。隧道单洞内轮廓宽 16.24m，高11.25m。隧道左、右线起点位于平面直线段，终点位于平面弧线段，其中左线圆曲线半径 4000m；右线圆曲线半径 4500m。隧道纵断线形控制综合考虑沿线地质、工程总体规划、道路等因素，最大埋深 40.56m，纵向总体走势西高东低，单向纵坡，为 1.86%。隧道内道路横坡 1.5%，内高外低。

隧道结构形式为小净距隧道。按新奥法原理进行设计，衬砌结构采用复合式衬砌，单侧断面轮廓为单心圆断面。隧道单洞建筑限界净宽 15.25m，净高 4.5m。

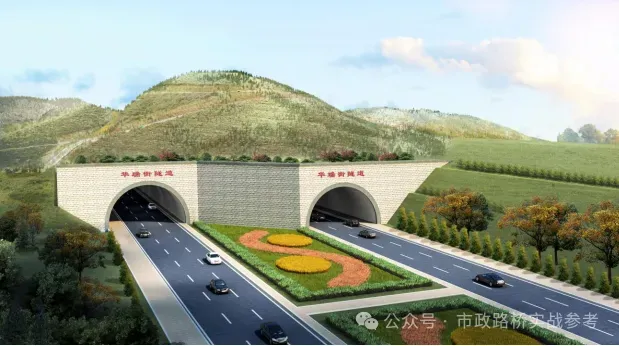

隧道洞门根据地形地质条件及自然环境，采用端墙式洞门。

。。。。。

内容过多，共110页,以下略
