从水立方到 AI 芯片,ETFE 一张膜打穿三个行业

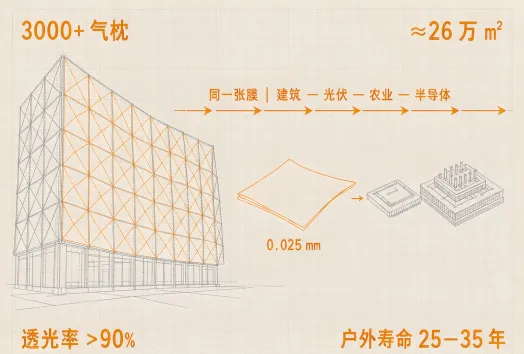

北京"水立方"四周的墙体上有 3000 多个气枕，用了约 26 万平方米乙烯-四氟乙烯共聚物（ETFE）薄膜。这张最薄只有 0.025 毫米、却能扛住十几年风雨的"软玻璃"，如今又出现在柔性光伏的前板、农业温室的大棚，甚至先进封装的离型膜里。一张膜，同时服务建筑、新能源和半导体三个行业，这在氟材料里并不多见。

这篇文章只聊料和膜，而且要聊透。先从 ETFE 的交替共聚化学讲起，摊开它的性能坐标；再算清建筑、光伏、农业、半导体四条需求线；然后拆开分子与光伏封装结构看它到底强在哪；再把树脂合成、成膜路线、建筑气枕与封装深加工、每一档工艺参数、质量标准与失效机理逐条讲清；最后摆清国产化的真实身位。

01需求版图：建筑、光伏、农业、封装

先建立量级。ETFE 没有像 PVDF 那样被单独统计成一个大市场，但它的需求线索很清晰，分散在几个高价值场景里。

第一，建筑膜结构。这是 ETFE 最"出圈"的应用。ETFE 薄膜重量约为玻璃的 1/10，透光率可超过 90%，户外使用寿命普遍被认为可达 25—35 年，还自带低表面能带来的自清洁特性。除了水立方，青岛世界园艺博览会的植物馆用多层 ETFE 气枕拼成弧形屋面，覆盖面积达 8000 多平方米、透光率约 94%，整体重量仅相当于同等规模玻璃屋面的约 1/10。加拿大温尼伯的"叶之园"植物保护区冬季气温低至约 -40℃，用三层 ETFE 膜配合空气层保温，显著降低了供暖需求。

第二，太阳能电池用 ETFE 薄膜。据机构口径，2025 年太阳能电池用 ETFE 薄膜市场结构大致为：柔性组件约 67.92%（约 2.16 亿美元）、建筑一体化光伏（BIPV）约 24.02%（约 0.76 亿美元）、便携式太阳能充电约 8.06%。ETFE 在光伏里的角色是"前板/背板封装材料"——用它封装的柔性组件重量不足 1 千克/平方米，可直接贴在木结构屋顶、房车顶甚至帐篷上，打破了玻璃封装的场景限制。透光率高达约 90%—95%，且光谱透过均匀，是它相对 PET（透光率约 85%—90% 且长期易水解衰减）的核心优势。

第三，农业温室。ETFE 温室利用全波段透光性促进光合作用，同时阻隔大部分紫外线，使用寿命长，是高端设施农业的选择。

第四，半导体与电子。ETFE 可加工成薄至数十微米的薄膜、厚度公差可控，且耐温、不粘、可离型，被用作先进封装中的离型膜、电子用离型材料与特种线缆绝缘。这是一个体量尚小、但价值很高的新兴方向。

把四条线的采购逻辑拆开看：

前两条线是"大用量、长周期、项目制"，看的是耐久与规模；后两条线是"小用量、高单价、技术制"，看的是光学功能与洁净度。同一张材料，被两种完全不同的采购逻辑需要，也正是它"跨界"的来源。

02材料化学：乙烯与TFE 的交替共聚，为什么它"最强韧"

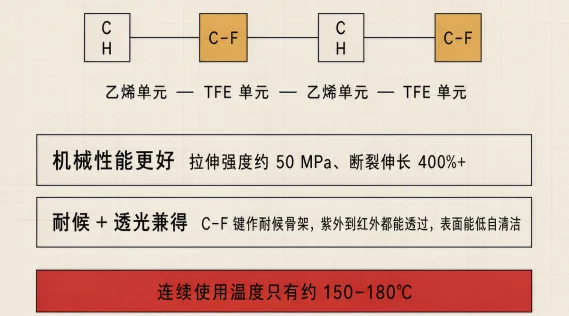

ETFE 是乙烯与四氟乙烯（TFE）的交替共聚物。把它和全氟树脂（PTFE、PFA、FEP）放在一起，最大的不同是：它的分子链上既有C—F 键、也有 C—H 键。

先说化学。乙烯（CH₂=CH₂）很常见，TFE 是含氟单体。二者在特定条件下共聚，得到的是高度交替的链结构——大致是"乙烯单元—TFE 单元—乙烯单元—TFE 单元"的规整排布。这个"1:1 交替"是 ETFE 性能的关键：正因为它交替得规整，链的对称性好、结晶度较高（约 50% 量级），性能才均衡。

再看这个结构带来的两个结果。

第一，机械性能更好。C—H 键的存在，让 ETFE 不像全氟树脂那样"太硬太脆"。交替共聚结构赋予了它氟塑料里少见的韧性——拉伸强度约 50 MPa、断裂伸长率可达 400% 以上、抗撕裂与抗冲击能力出色。这就是它被称为"最强韧的氟塑料"的原因，也是它能做建筑大跨度气枕、做柔性光伏前板的根本。

第二，耐候＋透光兼得。C—F 键提供耐候骨架，让它在紫外到红外波段都能透过太阳光且长期不显著老化；同时它的表面能低，灰尘难附着、雨水自洁。这两点决定了它是"既要看得见（透光）、又要扛得住（耐候）"场景的天然选择。

但也要记牢它的边界。ETFE 的连续使用温度只有约 150—180℃，明显低于全氟家族的 200—260℃。它常被和 PTFE、PFA 并列成"氟塑料"，但它的强项是"韧性＋透光＋耐候"，不是耐高温。把这点看错，就容易在选材时高估它。

03本征性能全解：ETFE 的性能坐标

下表是 ETFE 的性能档位（典型值，随牌号与测试条件变化）：

这张表里有两句话。第一句：ETFE 的价值是"平衡"——它把氟材料的耐候、电绝缘，和普通工程塑料的韧性、可加工性，结合在了一起。第二句：它有两个明确短板——耐温不高（约 150—180℃）、成本偏高。所以它更多出现在"高透、强韧、耐候"的高价值场景，而不是"只要便宜"的大宗场景。

04产业动向：AGC 主导，国产在补位

ETFE 的产业格局，长期由少数日、美、欧厂商主导。

据机构口径，太阳能电池用 ETFE 薄膜的供给高度集中：AGC 用自产 Fluon ETFE 树脂做出透明前板膜与白/黑背板膜，光透过率超过 90%，厚度覆盖约 12—250 微米；大金的 NEOFLON ETFE 主打前板表面保护；圣戈班的 Norgard 系列、3M 的 Dyneon ETFE、Chemours 的 Tefzel 也在不同细分占位。欧洲的 NOWOFOL 是建筑用 ETFE 膜材的重要供应商。

产品与工艺的专利也有据可查。一件有代表性的专利是CN102186333B（涉及一种农业用光散射氟树脂膜，采用 Fluon ETFE 等树脂体系）——它说明 ETFE 的应用专利已经从"建筑"延伸到"农业光学功能化"，材料的价值不再只是"耐候"，而是"透光＋散射＋耐候"的复合功能设计。

国产方面，东岳集团是国内较大的 ETFE 生产商之一，已开发出 DS4051、DS405、DS406 等多个系列；巨化集团在氟聚合物（PTFE、ETFE、FEP、PFA、PVDF）上全线布局，并曾参与建筑膜的规模化生产合作；此外还有若干专注特种薄膜的企业（孚远新材料、许绝股份、一星新材料、正宇新材等）在半导体封装膜、光伏膜、农用膜方向布局。

需要提醒的是，网上常流传"ETFE 国产化率已提升至 50% 以上"这类说法，多来自行业公众号与厂商口径，缺乏权威第三方交叉验证。本文不引用具体国产化率数字，只指出方向：国产在中高端 ETFE 薄膜的透光率、耐候性等指标上确有进步，但高端建筑膜与半导体级离型膜的认证壁垒仍高。

05技术拆解：拆开ETFE 分子与光伏封装，它到底强在哪

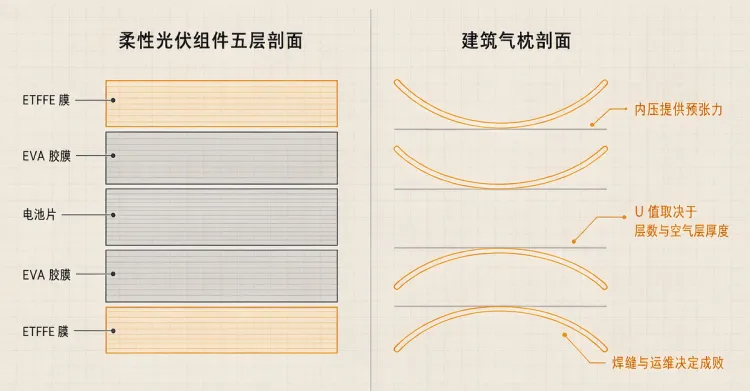

看它在光伏里的位置。用 ETFE 封装的柔性光伏组件典型结构是五层：

ETFE 站在最外两层，负责透光与耐候保护。相比传统以 PVDF、PVF 作外层氟膜的光伏背板，ETFE 在耐候、耐热、抗划伤与疏水性上更优，是更"全能"的封装材料——代价是成本更高、加工更难。

对制膜人来说，ETFE 的主场在两处：一是把薄膜做得"薄而匀、透光一致"；二是控制厚度公差（有资料称半导体级可控制在±2 微米内）。建筑膜要大而韧，光伏膜要高透而耐候，封装离型膜要薄而平——同一材料，靠工艺分出不同产品线。

06工艺路线（一）：从单体到ETFE 树脂与成膜

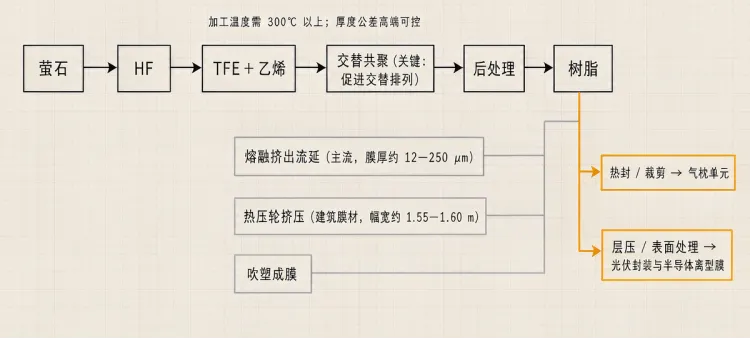

ETFE 的上游链条是"萤石→HF→TFE + 乙烯→交替共聚"：

第一步：萤石→HF→TFE。与其他含氟聚合物同源。

第二步：交替共聚。乙烯与 TFE 在受控条件下共聚。关键是促进"交替"排列——若排列不规整，性能就会打折扣。这是 ETFE 合成的技术要点。

第三步：后处理。造粒、纯化，得到 ETFE 树脂。

第四步：成膜。见下面的挤出流延等路线。

ETFE 是可熔融加工的氟树脂，熔点约 250—270℃，但熔融加工温度通常需要更高（约 300℃ 以上）。这种"高熔点、高加工温度"的特性，决定了它的加工窗口比较窄、对设备要求高——这也是它"加工难、成本高"的来源。

07工艺路线（二）：ETFE 膜的成型路线与关键参数

它的成膜路线主要有三条，另加一类"深加工"路线。

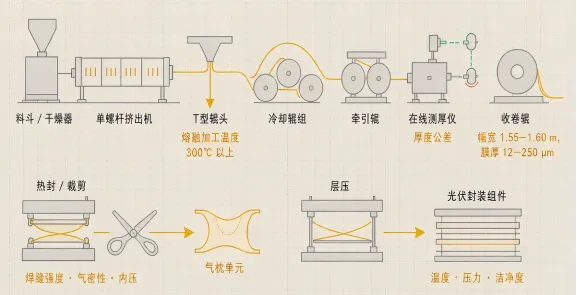

路线一：熔融挤出流延（主流）。 ETFE 粉料或粒料加热至熔融后，通过模头（T 型模）挤出，经冷却辊与牵引辊定型成标准厚度与幅宽的薄膜。这是建筑膜、光伏膜、离型膜的主力工艺。关键参数：

路线二：热压轮挤压成型。将熔融树脂浆通过热压轮挤压定型，得到标准厚度（如 0.1—0.5 毫米档）与标准幅宽（约 1.55—1.60 米）的建筑膜材。这是建筑膜材的经典工艺。

路线三：吹塑成膜。用于部分薄膜与管材，关键在气泡稳定性与壁厚均匀性。

路线四：深加工（气枕/层压/离型）。建筑用气枕需把 ETFE 膜裁剪、热封成气枕单元；光伏封装需与 EVA、电池片层压；半导体用离型膜需表面处理与洁净控制。这些深加工环节，往往比制膜本身更决定最终成败。

把成膜与深加工路线对照：

这里有两个容易被忽略的工程细节。一是幅宽：建筑膜要减少拼接缝，就希望单卷幅宽尽量大，这对挤出流延的模头尺寸与牵引稳定度要求更高。二是焊接：气枕单元靠热封拼接，焊缝强度与气密性直接决定气枕能不能长期保压。膜的指标再漂亮，焊缝不过关，气枕照样漏气——这一点在建筑项目验收时往往比膜本身的参数更关键。

（图片来源：上海联净电子科技有限公司）

08质量控制与表征：ETFE 膜怎么验收

ETFE 的验收，按用途分"光学＋力学＋耐久"：

（说明：具体测试条件以对应行业标准与客户规范版本为准。）

这里有个"建筑膜特有"的认知：膜的验收要落到"气枕单元"上。建筑用 ETFE 不是"一张平膜"，而是"裁剪＋热封＋充气"后的结构单元。它的最终性能取决于焊缝质量、气密性与膜材的协同。所以建筑项目看的是"气枕系统"的可靠性，而不是单张膜的出厂指标。

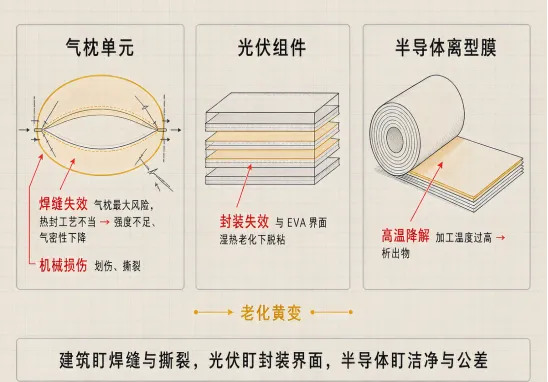

09失效模式与可靠性：ETFE 会怎么坏

ETFE 的失效路径主要有五种：

一、焊缝失效。气枕最大风险之一。热封工艺不当会导致焊缝强度不足、气密性下降，气枕漏气或脱开。

二、老化黄变。长期紫外下，材料可能缓慢变色，影响透光与外观。

三、机械损伤。建筑膜可能被外力划伤、撕裂，尤其在极端天气下。

四、高温降解。加工温度过高会导致降解、产生析出物，影响光学与洁净。

五、封装失效（光伏）。与胶膜（EVA 等）的界面在湿热老化下可能脱粘，影响组件可靠性。

看清这五条，就能理解 ETFE 的"可靠性"要看场景：建筑要盯焊缝与撕裂，光伏要盯封装界面，半导体要盯洁净与公差。同一材料，不同场景有不同的"命门"。

10选型对照：ETFE 在"透光氟膜"里怎么选

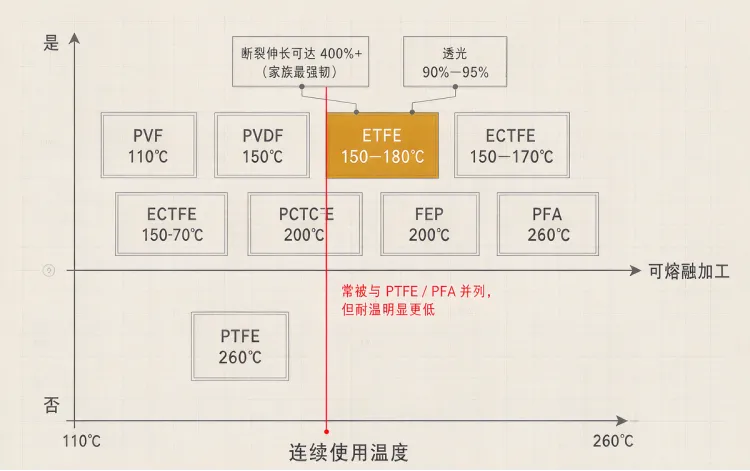

ETFE 与其他外层氟膜的差异，集中在"要不要透光、要不要高韧性"这两点上。横向对照（常规口径）：

结论有三条。第一，只要场景同时要"高透光＋高韧性＋长耐候"，ETFE 基本是独一档——这就是它能包下建筑气枕和柔性光伏的原因。第二，如果只看成本与基础耐候，PET 和 PVDF 会来竞争，ETFE 的溢价要靠"透光一致性与寿命"来支撑。第三，ETFE 不耐高湿热的极限耐温，所以它不是"万能外层"，在需要 200℃ 以上的场景要让位给 FEP、PFA、PTFE。

11标准、认证与法规

ETFE 的市场准入，被几套体系管着：

两点要展开。一是建筑膜的安全门槛——膜材与焊缝要过防火、力学等测试，是大型公建项目的前提。二是 PFAS 监管——ETFE 含氟，长期面临政策不确定性，虽然它"部分含氢"的结构在某些法规里可能被区别对待，但整体审视趋势仍存在。

12专利地图：ETFE 的关键专利

ETFE 的专利，除了树脂合成，应用端的"功能化"专利也很关键：

（说明：以上公开号来自公开专利数据库检索，主题以公开记录为准；专利当前法律状态可能随时间变化，具体以官方检索为准。）

这条线索说明：ETFE 的竞争，正在从"树脂性能"转向"应用功能化"。谁能把 ETFE 做成"有特定光学功能"的膜（如散射、特定光谱透过），谁就能在农业、光伏等场景拿到差异化定位。

13产业格局与成本经济性

格局：ETFE 的全球高端供给集中在 AGC、大金、圣戈班、3M、Chemours 等少数厂商；建筑膜材上，NOWOFOL 等欧洲企业占据重要位置。国产方面，东岳、巨化等已在 ETFE 树脂与薄膜上布局，多个专业薄膜企业在光伏膜、封装膜、农用膜方向推进，国产替代的方向明确。

成本花在哪：ETFE 的成本，一是合成（乙烯与 TFE 的交替共聚工艺），二是加工（高熔点、窄窗口带来的设备与能耗成本），三是应用端的深加工（气枕焊接、层压、洁净处理）。所以 ETFE 的"贵"，是"工艺＋加工＋深加工"三段的贵，不是"氟原料"一段的贵。

要清醒的地方：ETFE 的高端应用（大跨度建筑膜、半导体离型膜、航空航天线缆）对长期耐候数据、批次一致性和认证有极高要求，真正的高端替代仍处在"有产品、缺大规模验证"的阶段。

14气枕的力学与热工：为什么“膜材好”不等于“气枕好”

ETFE 建筑膜不是一个平面，而是一个“充气结构”。它的性能，取决于膜材＋结构＋系统的协同。

气枕结构。常见双层或三层气枕：多层膜之间充气形成“气垫”，既保温又提供刚度。层数越多，保温越好，但重量与成本上升。

荷载与内压。气枕要抵抗风、雪荷载。内压给膜面提供“预张力”，让它在荷载下保持形状。内压太低，膜面松弛、变形大；太高，膜材应力大、寿命受影响。

热工性能。多层气枕＋空气层，构成保温体系。它的 U 值（传热系数）取决于层数、空气层厚度与膜的辐射特性，这正是它在寒区（如加拿大“叶之园”）能显著降低供暖的原因。

光学与遮阳。透光与遮阳要靠膜材（透明/白色/印刷）与结构组合来调，不是单看一张膜的透光率。

维护与监测。气枕要监测内压、检漏、清洁。系统的可靠性，取决于焊缝与运维，而不是膜的出厂指标。

结论。所以“膜材好”只是起点。气枕的成败，在结构设计、焊接与运维——这也是建筑项目的验收，看的是“系统”而不是“卷材”。

15客户选型决策清单：建筑、光伏、农业，先定用途再定膜

ETFE 的强项是韧性、透光和耐候，不是耐高温。选型第一步是定用途——建筑、光伏还是农业，规格差别很大。

一票否决项：① 把 ETFE 当耐高温材料用；② 只看膜材指标、不看气枕系统；③ 忽视焊缝质量与气密性；④ 按“全能材料”宣传、而不区分工况。

16常见问题（FAQ）

下面这些问题在选型与验收环节出现得最频繁，按“先判断、再验证、后避坑”的顺序排列。

问：ETFE 最强的是哪一点？

答：韧性、透光与耐候。它的断裂伸长率高，比大多数氟塑料更“抗撕”，同时光透过率出色。

问：ETFE 耐温高吗？

答：不高。它的长期使用温度低于 PTFE、PFA。别被“全能”的说法误导——它的强项不是耐高温。

问：水立方为什么选ETFE？

答：因为轻、透光、耐候，还能做大跨度气枕结构。它用很少的结构重量，换来了很大的透光屋面。

问：气枕系统的关键在哪里？

答：内压、层数、焊缝和运维。膜材只是起点，系统才决定成败。

问：光伏前板为什么用ETFE？

答：透光加耐候加柔性，这三个特点正好匹配柔性组件与轻量化前板的需求。

问：“膜材好”就等于“系统好”吗？

答：不等于。结构设计、热封焊接、长期运维，任何一环出问题，气枕都会失效。

问：幅宽为什么重要？

答：幅宽越大，拼接缝越少，气密性和外观越好。但这也对挤出设备的模头尺寸与牵引稳定性提出更高要求。

问：ETFE 国产化到什么程度了？

答：有厂商在补位，但公开口径不一，本系列不锁定具体国产化率数字——以官方与厂商披露为准。

17冷静判断：别被"全能"迷惑

最后泼几盆冷水。

第一，ETFE 的"全能"是有代价的。它比 PVDF、PVF 更贵、加工更难（熔融温度高、易降解），因此在光伏里它更多用于高端的柔性组件、BIPV 与特殊场景，而不是替代普通背板的主流用量。把 ETFE 说成"要取代所有背板材料"，是夸大。

第二，建筑行业有周期。ETFE 建筑膜的需求高度依赖大型公建项目的节奏，波动大、项目制特征强，不适合用"稳定增长"来线性外推。

第三，半导体封装是新方向，但量级还小。ETFE 离型膜在先进封装里确有应用价值，但目前体量远小于建筑与光伏，把它当成"第二增长曲线"可以，当成近期主力则过于乐观。

第四，国产化率的数字要谨慎。目前流传的国产化率多来自厂商或媒体口径，缺乏权威交叉验证；判断国产进展，更应看"是否通过高端客户认证"，而不是看一个百分比。

第五，耐温是被高估的一项。ETFE 常被和 PTFE、PFA 并列宣传，但它的连续使用温度只有约 150—180℃，在高湿高热工况下并不占优。选材时若只看到"氟塑料"三个字就默认它耐高温，会踩坑。

回到开头：为什么水立方上的那层"软玻璃"能走进 AI 芯片？因为 ETFE 用 C—H 键换来了更好的韧性与可加工性，同时保住了氟材料的耐候与透光——它是"性能平衡"的产物。但平衡也意味着它的每个应用都有替代方案。看清"它擅长什么、不擅长什么"，比记住"ETFE 很全能"更有用。

参考资料线索（公开信息，用于数据核对）

·太阳能电池用 ETFE 薄膜市场结构：市场研究机构口径。

·AGC Fluon ETFE film 规格（厚度、透光率）：AGC 官方产品资料。

·建筑案例（水立方、青岛世园会、加拿大叶之园）：公开报道与厂商资料。

·厂商产品：东岳 ETFE 系列、巨化氟聚合物布局等公开信息。

·专利：CN102186333B（农业用光散射氟树脂膜）。

·标准：建筑膜结构相关标准、光伏组件相关标准等公开文件。

·本征性能与化学（乙烯/TFE 交替共聚）：氟塑料通用工程手册与公开技术资料口径。

本文数据以公开信息为准，涉及机构预测、厂商与媒体口径之处已分别标注；对缺乏权威验证的国产化率数字未予引用。仅用于行业技术交流，不构成投资建议。

本文为行业技术梳理，数据来自公开资料与厂商披露，仅供交流参考，不构成投资建议。具体牌号、参数与专利状态请以官方检索与厂商技术资料为准。

#ETFE##PVDF#锂电#锂电池#PTFE#干法#上海联净#PFA#AI
