做材料的谁不用EDS？点扫、线扫、元素面扫，软件一键导出原子百分比，直接粘进论文，一气呵成。

但审稿人最爱问的问题，往往就藏在你的EDS结果里：无标样定量的系统误差怎么评估？元素特征峰重叠怎么排除？样品厚度不一致，成分还可靠吗？

今天拆三个最容易踩的EDS定量坑。

软件输出的原子百分比，是模型拟合的结果，不是样品的真实成分。它默认了“无峰重叠、薄样品、低计数噪声”三个前提——只要破一个，结果就开始漂。

01 假象1：峰重叠，会“造”出不存在的元素

EDS谱里，不同元素的特征峰经常撞在一起。比如Si-Kα和Sr-Lα，能量就差那么一点；小峰骑在大峰的肩膀上，软件解谱时一不留神，就把一个元素的贡献记到另一个元素头上。

更麻烦的是相重叠：样品里两相在束流方向上叠在一起，EDS信号是两相的混合，直接定量等于给两相的平均值“分配”成分。EPFL团队2024年在Nano Letters上发的方法论文（DOI: 10.1021/acs.nanolett.4c02446）把这个问题量化得很清楚。

他们用三种下地幔矿物相（布里奇曼石、铁方镁石、钙钛矿）做了合成数据实测：用常规的非负矩阵分解（NMF）解混，体积分数最低的钙钛矿相直接解错——谱角误差高达64度，定量结果完全失真；而他们改进的PSNMF方法，谱角误差压到1.7度。

图1 峰重叠相解混前后对比

图2是完整证据：合成数据里三相交叠，常规解混把钙钛矿相彻底解错，改进方法才拿回正确成分。

图2 三相交叠的STEM-EDS数据解混实测

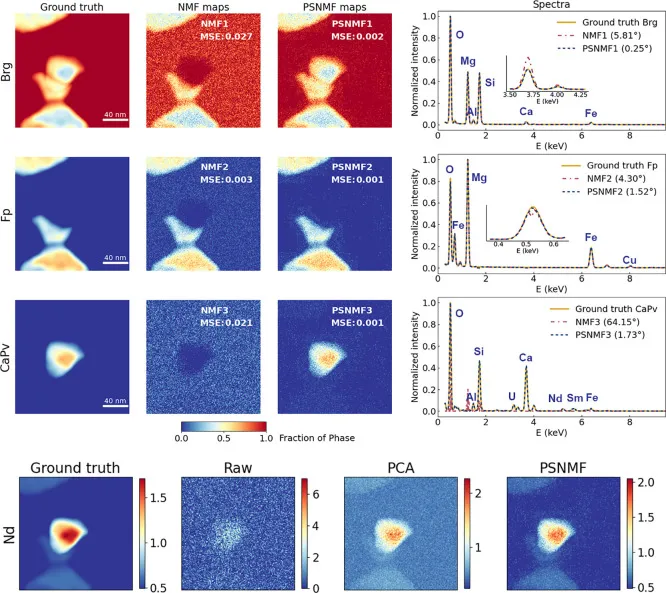

左列为标准NMF的结果——体积分数最低的CaPv相分布几乎丢失、能谱严重偏差（谱角64.15°）；中列为改进PSNMF的结果——相分布与真实分布几乎重合（MSE 0.001-0.002，谱角1.73°）

判断要点：mapping彩色图好看，不代表定量正确。切到原始谱，看拟合残差、看重叠区域的小峰——小峰算错，低含量元素就全错。

02 假象2：样品厚度一变，成分跟着变

第二个坑藏在“无标样定量”的默认假设里：样品要足够薄。薄样品产生的X射线能顺利穿出；一旦样品变厚，X射线在穿出途中被基体吸收，测出来的轻元素含量系统性偏低，重元素偏高。

NIST的Ritchie等人2023年在Microscopy and Microanalysis（DOI: 10.1093/micmic/ozad109）里用Monte Carlo模拟把这个效应画得很直观：同样一块SiO2薄膜，厚度从10纳米加到160纳米，电子束在膜内散射的范围显著变大，定量模型里的关键参数φ(ρz)从接近1一路抬升——厚度越厚，模型偏差越大。

图3 厚度效应的Monte Carlo模拟

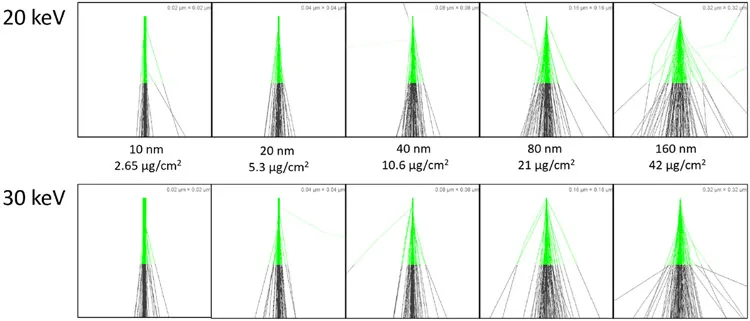

二氧化硅薄膜从10 nm增厚到160 nm（20 keV与30 keV入射），电子束在膜内的横向散射范围明显扩大——厚度越大，定量模型的薄样假设越失效，成分结果系统性偏移。

这解释了电镜人最常见的一个困惑：同一批FIB减薄的样品，厚区和薄区点扫，成分居然对不上。别急着写“成分偏析”——先看厚度。

对策：FIB终抛尽量均匀（低能清扫）；报告时写明减薄参数；条件允许用EELS低损谱或样品倾斜法测厚度，把厚度写进误差讨论。

03 假象3：信号太低，解混直接“翻车”

第三个坑，是低剂量时代的新问题：束流敏感样品只能低剂量采，每像素平均只有十几个X射线计数，信噪比差到解混算法直接失效。

Nano Letters 2024同一篇论文做了极端测试：平均每像素只有18个计数（正常实验量级的十分之一）。标准解混算法全军覆没，三个相的谱角误差高达29度到75度；只有结合空间分箱与两步分解的PSNMF方法，才把谱角压到0.64度到5度，并还原出痕量元素Nd的真实分布。

这个案例告诉我们：低计数数据不是“凑合能用”，而是解混与定量都会系统性出错——痕量元素尤其危险。

图4 极低信噪比（平均每像素18个X射线计数）下的解混对比

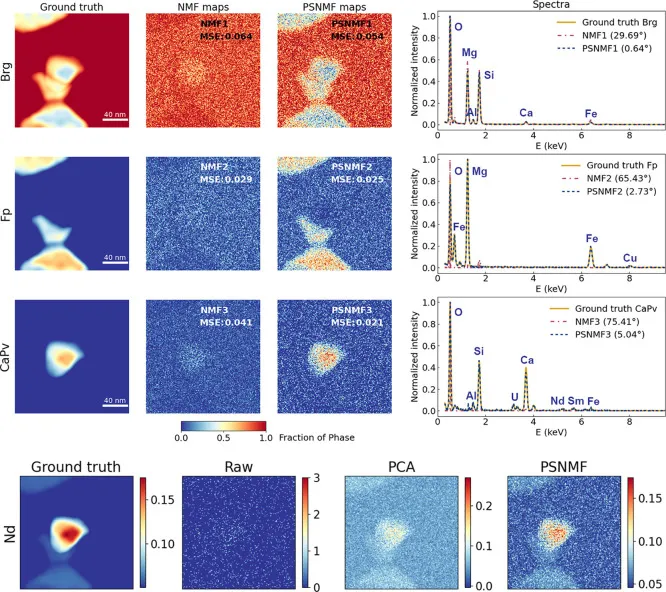

标准NMF三个相全部解错（谱角29.69°~75.41°），改进PSNMF才恢复正确相分布；底部一行可见，痕量元素Nd的真实分布只有在PSNMF去噪后才显现。

延伸阅读：Oxford Instruments团队2026年在EMAS会议的开放论文里，专门做了“痕量元素低于1 wt% + 主元素峰重叠 + 高计数率”三难同框的实测，用二次标准验证后成功把Mn定量到0.1 wt%，偏析mapping分辨率到0.2 wt%。

04 实操自查：EDS定量7步清单

1. 导出原始全谱，逐峰核对，检查峰重叠（Si/Sr、Mo/S、Rh/Pd、Ti/V这类“近亲”组合重点看）。

2. 看拟合残差：残差剧烈波动等于拟合不可靠，定量结果不能采信。

3. 低含量元素（低于1 wt%）默认不可信，除非做了二次标准验证或长时采集。

4. 记录并报告样品厚度：FIB减薄不均匀时，不同区域定量不可直接对比。

5. 控制计数率，高束流时检查脉冲堆积伪峰。

6. 有条件就用标样或二次标准校准，不要裸跑无标样定量。

7. 定量结果标注相对误差范围，不要只给单一原子百分比。

EDS不是“点一下就出真值”的黑盒子。峰重叠、厚度效应、低信号解混，这三个坑任何一个踩进去，你的原子百分比都在悄悄偏离真实成分。

下次打开软件导出结果前，先想想：谱我看了吗？厚度我量了吗？低含量元素我验证了吗？

关注我了解更多科研干货~

♥了解更多测试详情~
