小注教育2026供配电专业案例模拟题

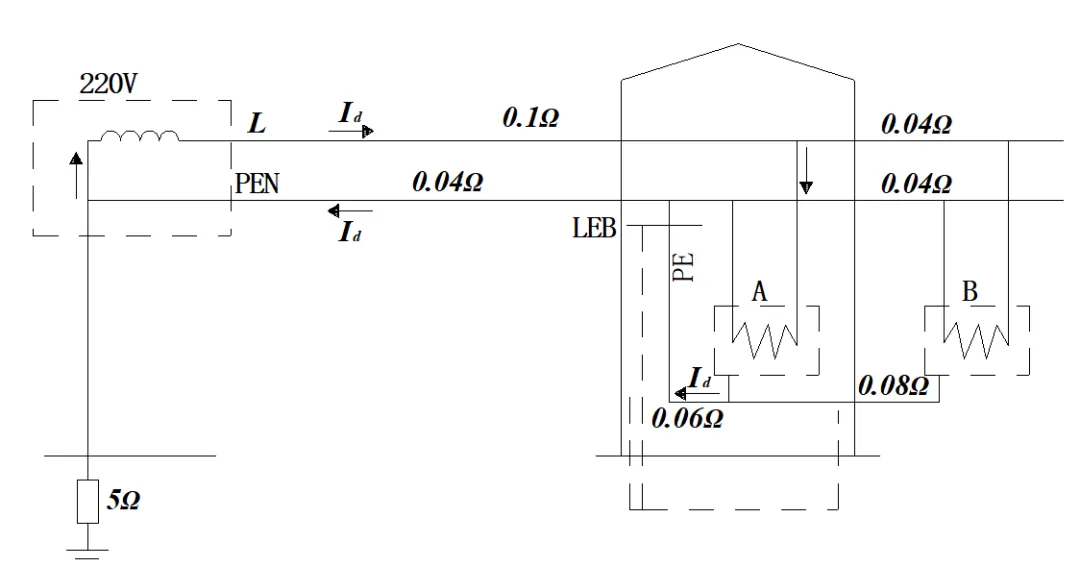

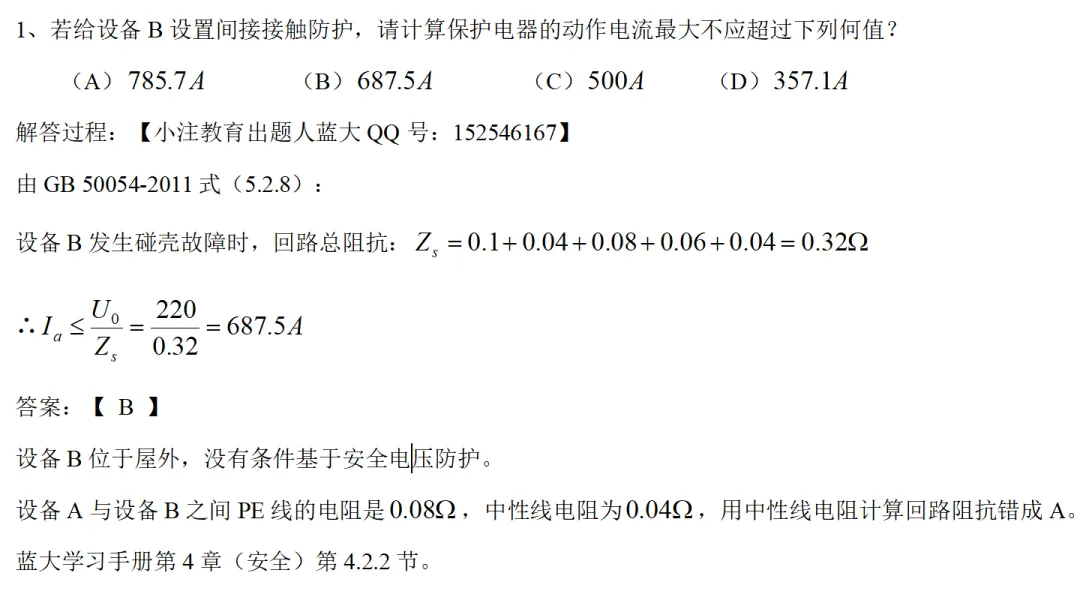

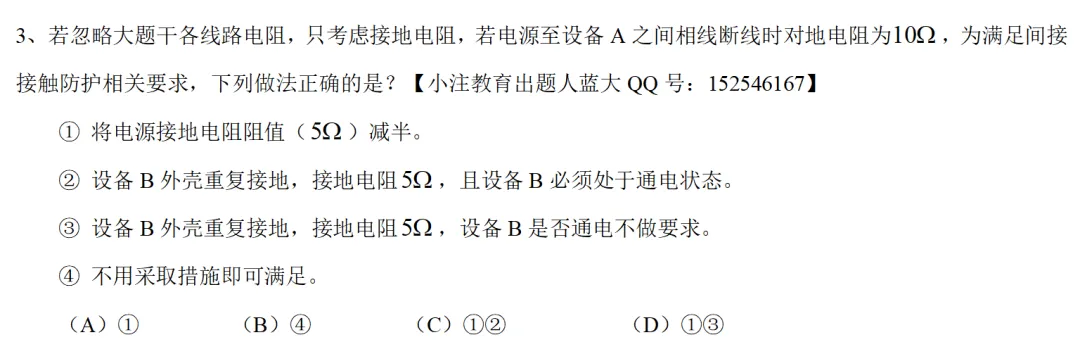

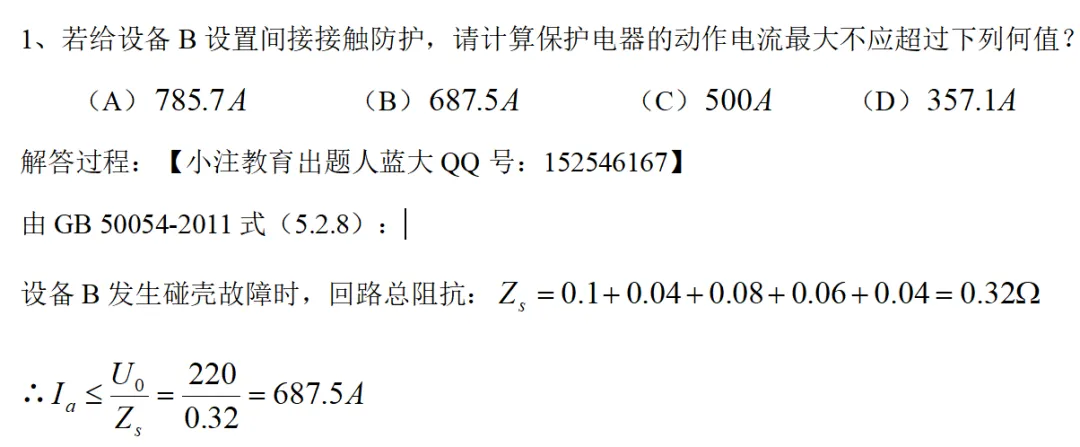

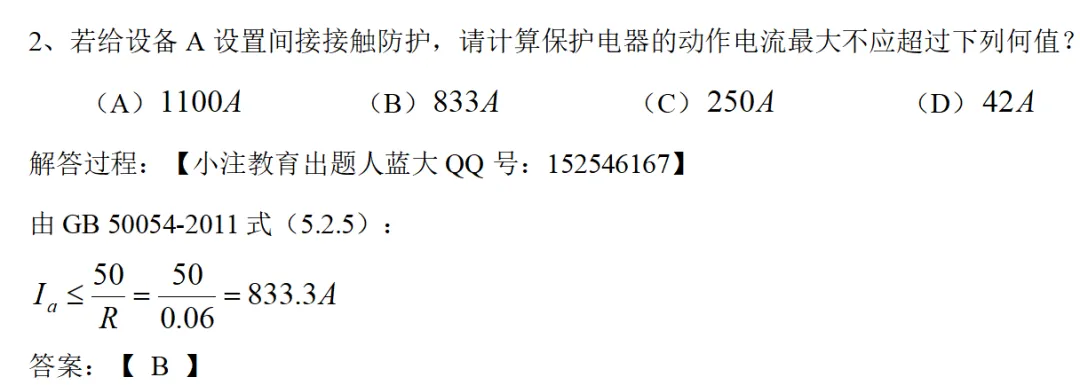

题1-3：某380V/220V引出线路给设备A和设备B进行总线式供电，如图所示，其中设备A位于已做局部等电位连接的屋内，设备B位于屋外，各段线路计算电阻如图所示，忽略电抗和其它未知参数。请回答下列有关间接接触防护的各题，优先选用安全电压的防护模式。

根据大题干：优先选用安全电压防护模式。选项A是TN系统一般防护模式，非安全电压模式。

解答过程：

以下为单独题：

解答过程：

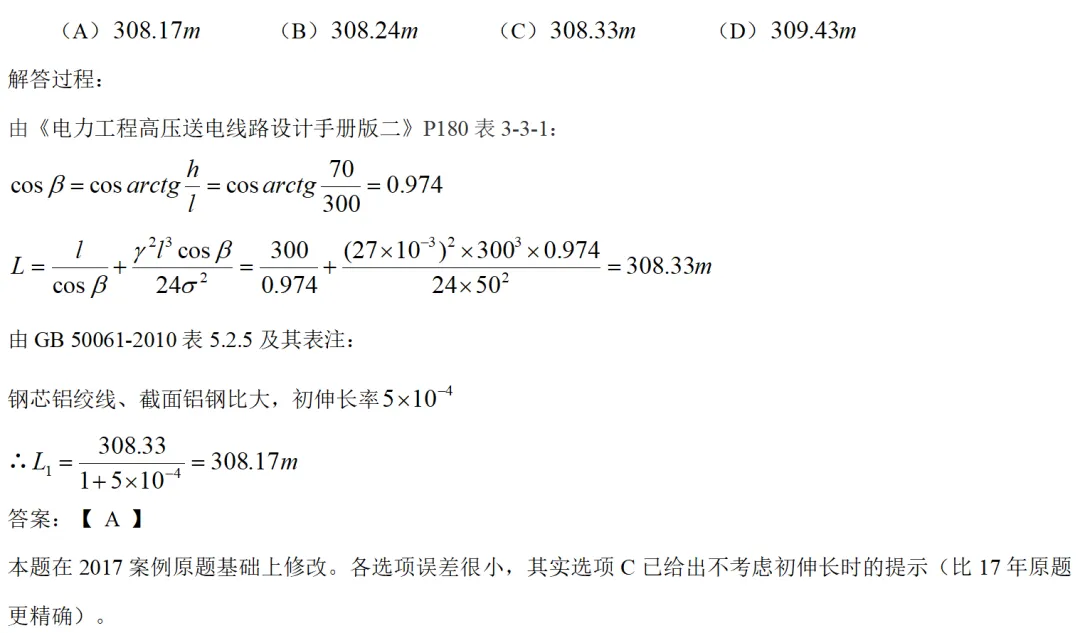

5、一条66kV架空线采用铝钢比较大的钢芯铝绞线作为导线，线路某档距300m，高差为70m，最高气温时导线最低点应力为50N/mm²。垂直比载为27×10^-3N/(m﹒mm²），请用斜抛物线公式计算在最高气温时，实际应采用的架线线长为多少？（采用预拉法，考虑初伸长影响，但忽略线路其它施工损耗）

【小注教育出题人蓝大QQ号：152546167】

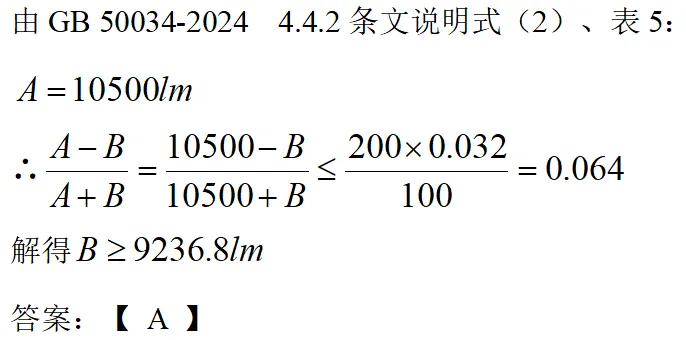

6、某LED光源光输出波形频率200Hz，额定光通量10000lm，一个波动周期内最大光通量10500lm，则该光源一个波动周期内光通量最小值不应低于下列何值？【小注教育出题人蓝大QQ号：152546167】

（A）9237lm（B）8797lm（C）9360lm（D）9543lm

解答过程：

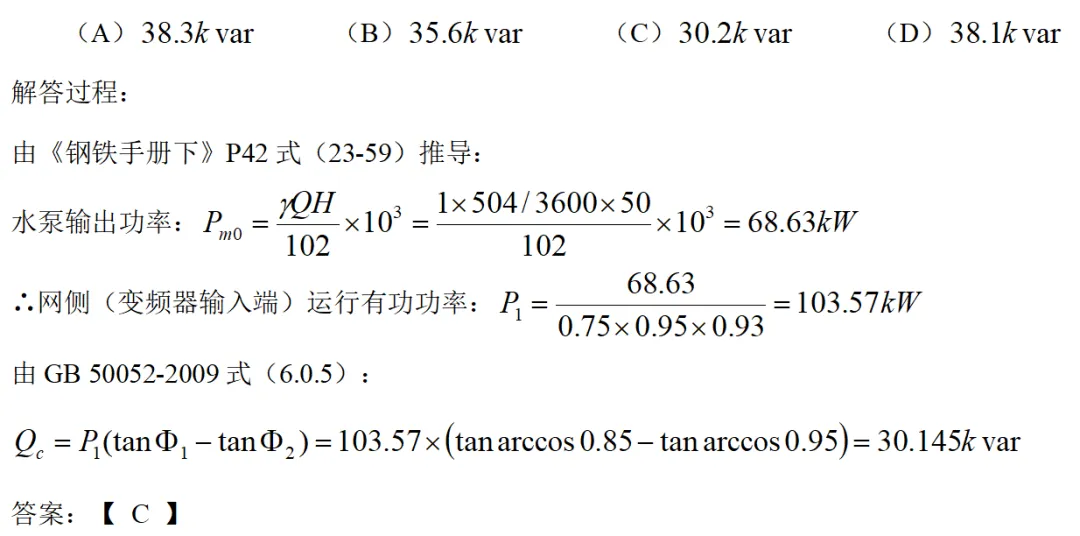

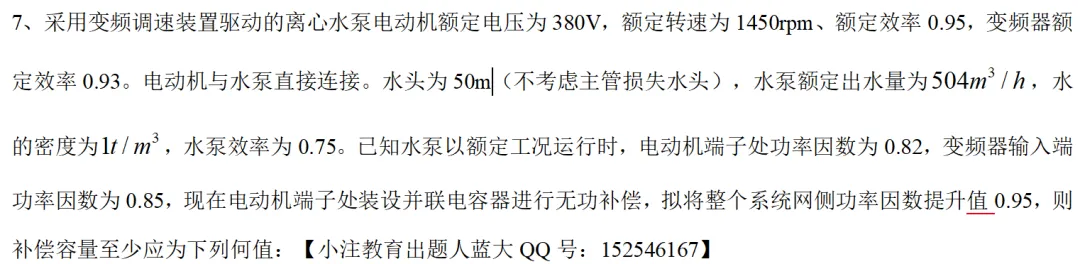

无功补偿要求将网侧，也就是变频器输入端的功率因数提高至0.95，而非电动机的输入端，所以要用变频器输入端的功率因数作为自然功率因数。但补偿点可以是电动机端子处，负载侧的无功补偿对电源侧同样有效！

答案：【D 】
