门禁读头安装与调试实操指南
前面我们分清了读头、控制器、卡片、韦根协议。很多弱电新手，图纸看懂了，设备认得了，一到现场安装调试就出各种怪问题：刷卡有滴滴声、控制器收不到卡号；时好时坏，晴天能用、阴雨天乱码；装在铁门上面读卡距离直接变短。这篇专门讲读头的安装、布线、接线、上电调试、故障排查，以最常用的韦根分体读头为主，顺带讲OSDP、二维码、复合读头的差异，都是工地落地能用的工艺。
先记住一条主线：分体韦根读头只负责读卡，没有判断权限的能力；所有调试最终目标，就是让读头稳定、正确地把卡号送到门禁控制器。
一、安装前期准备
1、工具和物料
万用表、十字螺丝刀、剥线钳、热缩管、扎带、记号笔；线缆优先5芯屏蔽双绞线，短距离30米内环境干净，可使用超五类屏蔽网线；室外点位准备防水端子、中性硅酮密封胶、防雨护罩。
2、提前核对三件事（很多人跳过这一步，后面返工）
1）读头频率：125K ID /13.56M IC，和现场卡片匹配；ID读头刷不了蓝色M1卡； 2）输出协议：是韦根，还是OSDP、RS485；复合读头可以拨码切换； 3）供电规格：绝大多数读头DC12V，电流一般80~120mA，不要直接接24V，容易烧。
二、安装位置与固定工艺（最容易踩的隐形大坑）

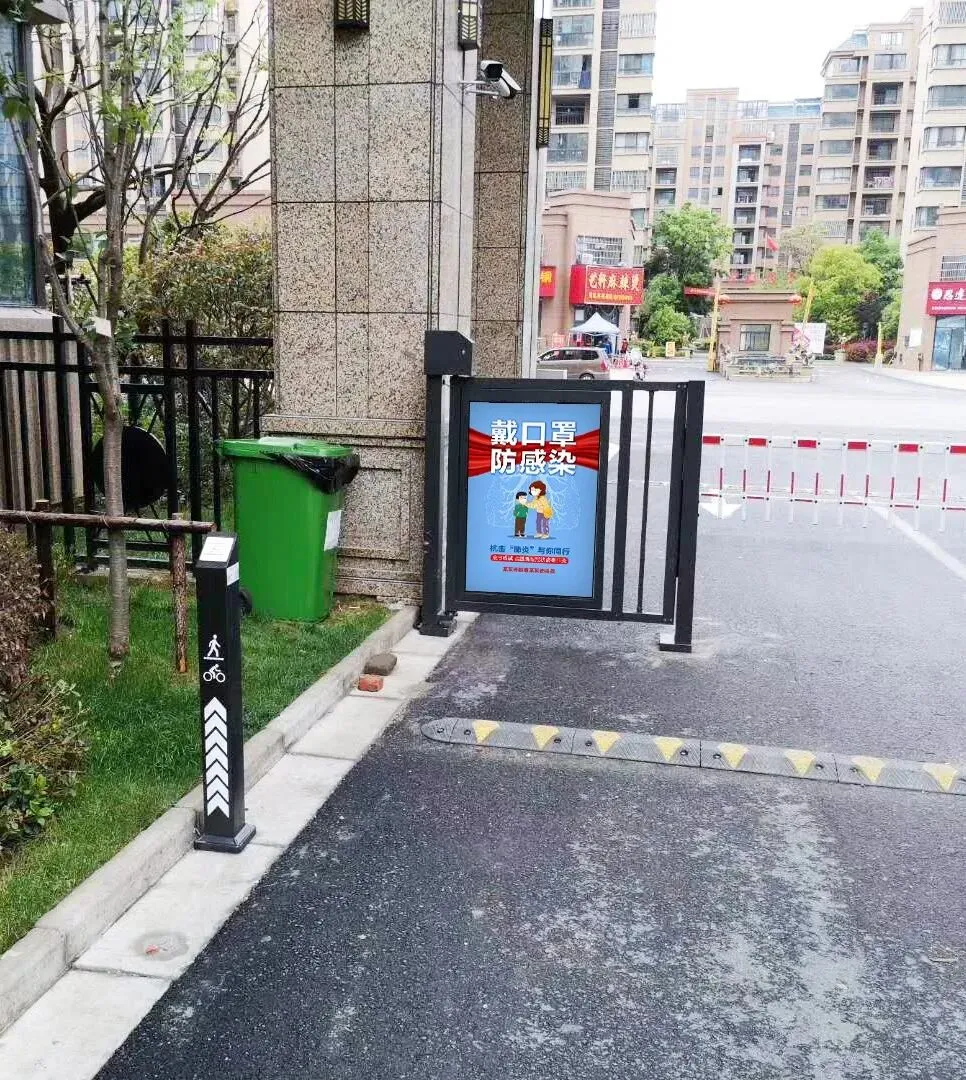

- 安装高度

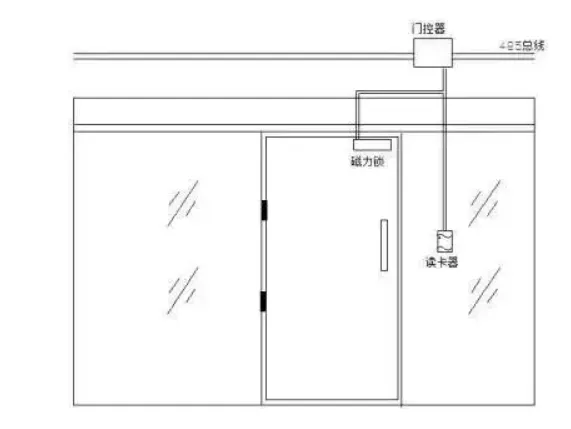

：读头面板中心离地 1.3m~1.4m，适合绝大多数人抬手刷卡；儿童通道、特殊通道可以酌情下调。距离门边建议≥20cm，避免关门震动拉扯线缆。 - 远离大面积金属
：不要直接贴在铁门、不锈钢门板、厚金属门框上面安装。金属会屏蔽射频天线，读卡距离大幅缩水，甚至很难读卡。如果必须装铁门，要用塑料垫高支架，留出1~2cm空隙。 - 电磁干扰避让
：远离磁力锁、电插锁、变频器、电机、220V强电插座。磁力锁吸合、断开瞬间磁场脉冲，是韦根信号乱码头号元凶。 - 室内、室外区分
室内普通读头：明装用底座，暗装配86底盒，多余线缆盘在底盒里面，不要硬挤压； 室外点位：必须选用IP65及以上防水型号；接线端子打胶密封，面板和墙体接缝打硅酮胶防水，优先加装防雨罩，禁止普通室内读头露天淋雨。 - 防拆要求
：带防拆开关的读头，防拆端子要接到控制器防拆回路；读头被撬开，控制器上报报警，高安防项目必做。
三、布线工艺（韦根线路的生命线）
韦根信号是弱脉冲信号，布线不规范，后面调试能把人熬疯。
- 距离上限
：屏蔽双绞线，韦根标准稳定距离≤80米，极限不超100米；超过这个距离，优先改用OSDP读头，或者就近放控制器，不要硬拉长韦根线。 - 强弱电分管
：韦根信号线严禁和220V强电、锁控制线同管、同线槽并行；交叉走线的时候，尽量垂直交叉，减少耦合干扰。 - 双绞线配对原则（重中之重）
D0、D1这两根韦根数据线，必须是同一绞对。如果用网线代替，不要从不同线对挑D0、D1，干扰直接拉满，出现随机丢卡号、乱卡号。VCC、GND、LED/BEEP可以使用剩下线芯。 - 屏蔽层接地规则（单端接地！）
屏蔽线缆的铝箔/编织屏蔽，只在控制器这一端接地，读头那一头屏蔽层剪断、悬空、绝缘包裹。两头同时接地，会形成地环流，持续产生干扰，刷卡不稳定、乱码频发。 - 管线内不允许接头
：线缆中间不能破线并接；所有接线点，只能放在控制器弱电箱、86底盒内；每一头线做好标签：读头编号、D0/D1、电源。
四、标准接线（韦根5芯读头为主）
市面上通用韦根5根线定义（不同品牌颜色有差异，最终以设备说明书为准，颜色只是习惯）
VCC（红）：DC12V正极 GND（黑）：电源负极、信号地（读头GND必须和控制器GND接在一起，共地是通信基础，不共地大概率读不到卡号） D0（绿）：DATA0，接控制器W0 D1（白）：DATA1，接控制器W1 LED（棕）：指示灯控制线，控制器控制红绿状态，可以不接，读头照样读卡，只是灯不会随权限联动 6芯版本多一根BEEP蜂鸣线，控制器没有BEEP端子就空置。
⚠️两个高频误区：
D0、D1接反，不会烧设备，刷卡也会响一声、灯闪，但是控制器接收不到卡号；调试的时候刷卡有提示、后台无记录，优先互换D0、D1测试； 电源正负极接反，很多新款读头有防反接保护，不工作但不会立刻烧毁，老款廉价读头直接烧坏。
OSDP读头说明：同样5芯线，D0/D1作为485的A/B线，是双向加密通信，接线之后还需要在控制器开启OSDP协议、匹配密钥，和单向韦根调试逻辑不一样。
五、上电前检查（上电之前查一遍，减少烧设备风险）
用万用表，先测控制器端输出12V电压是否正常； 核对端子：VCC、GND没有短路，D0、D1之间没有和电源短接； 屏蔽层确认只有控制器一端接地； 接线端子裸铜不要露太长，避免碰到外壳短路； 所有还没有接的线头，用热缩管或者绝缘胶带包好。
检查完成，再给整套系统上电。
六、分步上电调试流程（顺序不能乱）
第一步：读头自检
上电瞬间，正常读头会：蜂鸣一声、指示灯闪烁，之后常亮红灯（待机状态）。
上电无灯、无蜂鸣：优先查供电、正负极、线路压降；线路过长、线芯细，带载之后电压掉到10V以下，读头工作异常； 不停反复滴滴、闪灯：线路短路、或者读头本身故障。
第二步：刷卡基础测试
拿一张确认匹配频率的卡片贴近读头： ✅正常现象：蜂鸣一声，灯短暂变绿； ❌异常现象：滴滴连续报错、灯不变色，说明卡片不识别（频率不对、加密CPU卡只读UID不支持）。
第三步：控制器端抓卡号（调试最核心一步）
进入门禁控制器软件、调试工具，打开韦根监视/卡号监听窗口，刷卡，看后台能不能抓到卡号： 情况1：能稳定抓到卡号 接下来核对韦根格式：W26 / W34。读头拨码格式，必须和控制器接收格式一模一样；格式不匹配，卡号一串乱数字，就算抓到也不能授权开门。
举例：读头拨W34，控制器只开W26，卡号错位，授权无效。
情况2：刷卡滴滴响、软件里面一条卡号都没有 排查顺序：D0/D1是否接反 → GND有没有共地 → 线路有没有断线 → 控制器韦根端口是否损坏。
情况3：偶尔抓到卡号、时有时无，卡号偶尔错乱 典型干扰问题：检查屏蔽接地、是否和强电同管、D0D1是不是跨线对、磁力锁线缆是不是紧贴韦根线。
第四步：权限下发、开门联动测试
卡号正常读取之后，在控制器或者一卡通平台添加卡片权限：
有权限卡：刷卡，控制器继电器输出，电锁动作开门，日志正常记录； 无权限卡：刷卡提示报错，不输出开门信号； 同时测试出门按钮、门磁信号联动； 一卡通项目：控制器网络连通服务器，确认刷卡记录可以实时上传到一卡通后台。
第五步：长时间稳定性拷机
单点调好之后，连续刷卡20次以上，间隔随机；关门、震动线缆，看会不会丢卡、乱码；室外点位最好等雨天复测，验证防水和受潮之后的稳定性。
七、复合读头、二维码、人脸读头调试差异
- CPU卡OSDP加密读头
：不是简单抓UID，控制器和卡片双向密钥认证；调试除了接线，还要下发密钥、开启安全通道；只切换成韦根模式，等于放弃加密安全； - 二维码读头
：供电同样12V，输出可以韦根或者网络TCP；调试重点：镜头清洁、光照；强光直射容易扫不上；静态二维码容易被截图冒用； - 人脸、指纹一体机（一体式）
：它本身自带控制器，不是单纯韦根读头；可以外接韦根读头，也可以向外输出韦根信号，调试重点是人脸库录入、活体检测参数，和射频读头逻辑不一样。
八、现场高频故障速查表
九、收尾验收与运维建议
调试稳定后，整理标签、固定线缆、密封防水点位；给甲方交底两点：
不要随意调换D0/D1，不要随便修改读头韦根拨码； 室外读头定期清理镜头、面板灰尘，二维码读头积灰之后识别率暴跌。
总结
读头调试，看起来就是接5根线，底层就三件事：供电稳定、信号线抗干扰、通信格式匹配。 韦根协议简单，容错性低，布线工艺的优先级，甚至高于设备本身。很多项目不是设备坏了，是一根线没有绞对、屏蔽两头接地，留下长期隐性故障。 高安全项目，尽量提前规划OSDP方案，双向通信，还支持线路故障监测，不用像韦根这样，被剪断线路后台毫无感知。
