电力电子应用分享 | 高压侧浮地驱动的难点:一文看懂自举电路的工作原理

各位电力电子爱好者，在做半桥、全桥或者同步 Buck 电路时，你有没有遇到过这种诡异现象：电路空载或者轻载时一切正常，但只要一跑大电流，或者试图把占空比拉到 98%、99% 时，高侧 MOSFET 突然发热严重，甚至“啪”的一声炸管。 用示波器一测，高侧管的栅源电压（）居然在慢慢往下掉！

查了半天，管子没问题，死区也没问题。这到底是怎么回事？其实，问题出在高侧管那个“自带干粮”的供电系统上——自举电路（Bootstrap Circuit）。今天我们就来聊聊，为什么高侧驱动这么难，以及为什么你的占空比永远到不了 100%。

一、高侧管的噩梦：“站在云端”的驱动

驱动低侧 MOSFET 很简单，因为它的源极（S）直接接地。驱动芯片只需要输出一个相对于 0V 的电压（比如 12V），就能把它打开。

但高侧 MOSFET 就麻烦了。它的源极连接在半桥的中点（开关节点），这个节点的电压是剧烈跳动的：

·高侧管关断时，节点电压是 0V。

·高侧管导通时，节点电压瞬间飙升到母线电压 100V（甚至 800V）。

如果高侧管导通时，你要保持它的栅源电压（）为 12V，那么栅极的绝对电压必须达到 112V！          驱动芯片去哪找这个 112V 的电源？总不能背个电池在上面吧？

二、自举电容：巧妙的“浮地干电池”

为了解决这个难题，工程师们发明了极其巧妙的自举电路。          它的核心只有三个元件：一个二极管（）、一个电容（）、一个限流电阻。

你可以把自举电容想象成一个“水桶”，而二极管是一个“单向水阀”。

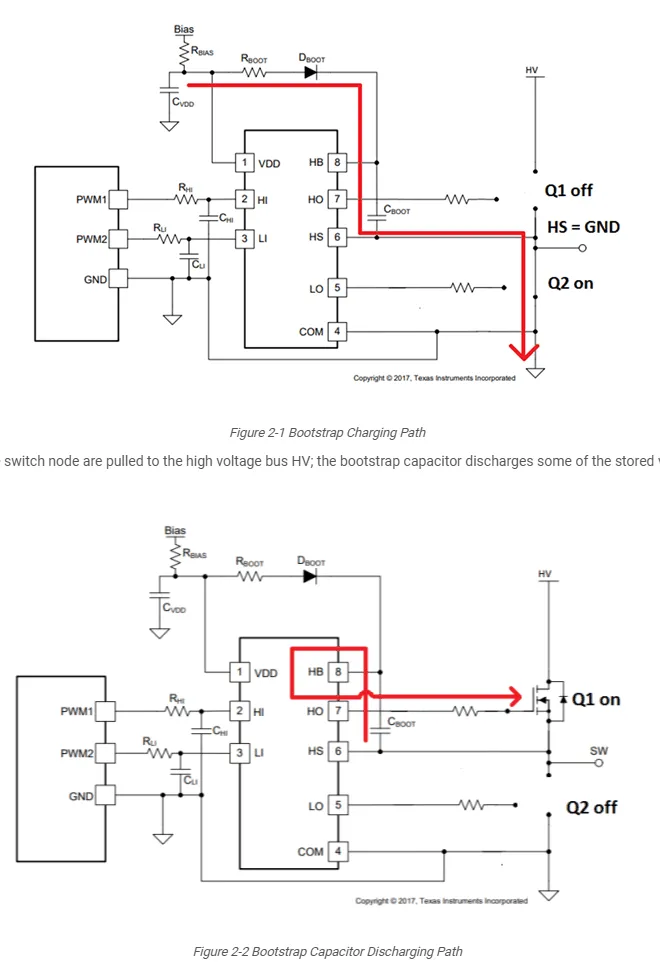

1.充电阶段（低侧管 Q2 导通时）：此时半桥中点被 Q2 拉到 0V。12V 驱动电源通过单向水阀（二极管），开始给水桶（自举电容）灌水。电容被充到了 12V。

2.自举阶段（低侧管 Q2 关断，高侧管 Q1 导通时）：中点电压瞬间飙升到 100V。此时，水桶的底部（电容负极）被抬到了 100V。因为水桶里本来就有 12V 的水，所以水桶顶部（电容正极）的电压，就自动变成了 100V + 12V = 112V！

3.隔离保护：此时那个单向水阀（二极管）会承受反向的 100V 压降，自动关断，防止 100V 的高压倒灌烧毁 12V 电源。

有了这个“浮地干电池”，高侧管的 就能稳稳保持在 12V，完美解决了驱动难题。

三、致命缺陷：为什么占空比不能达到 100%？

自举电路虽然巧妙，但它有一个致命的物理限制——水桶里的水（电荷）是有限的，而且它只能在下侧管导通时补水。

如果占空比达到了 100%，意味着什么？          意味着高侧管 Q1 永远处于导通状态，半桥中点的电压永远维持在 100V。这就导致低侧管 Q2 永远没有机会导通，中点永远降不到 0V。

灾难发生了：          单向水阀打不开，水桶（自举电容）无法从 12V 电源充电。而在 Q1 持续导通的过程中，它栅极漏电、开关动作都在不断消耗电荷。水桶里的水越用越少，高侧管的驱动电压（）就开始慢慢下降。

当 从 12V 掉到 10V、8V 时，MOSFET 就从完全导通退化了“半开半闭”的线性放大区。此时它两端的电阻急剧增大，大电流通过时，瞬间产生巨大的热量，直接烧毁高侧管。

这就是行业里为什么规定：使用自举驱动时，最大占空比通常不能超过 95%~98%。

四、如何打破“100%占空比”的诅咒？

如果我的应用确实需要 100% 占空比（比如电池直通供电，或者电机启动时的满占空比），该怎么办？传统的自举电路就废了，我们必须上更贵的方案：

1.隔离电源供电（最靠谱）：在驱动芯片旁边加一个小型的隔离 DC-DC 模块（比如推挽变压器或无芯变压器），直接为高侧驱动器提供独立的 12V 浮地电源。这样就不需要充电了，占空比随便开到 100%。

2.定期强制下拉（软件妥协）：如果非要勉强用自举，只能在软件上每隔几百毫秒，强行关断高侧管，导通一次低侧管（哪怕只有几微秒），给自举电容“续个命”。

五、写在最后

自举电路，是电力电子里“螺蛳壳里做道场”的经典设计。一个二极管 + 一个电容”，就解决了浮地驱动的世界级难题。

但它也时刻提醒着我们：不要迷信 100% 占空比。 在工程世界里，所有的便利都在暗中标好了价格。那 2% 的死区与占空比限制，就是给自举电容留下的“呼吸时间”。

学习电力电子，既要仰望星空关注新技术，也要脚踏实地吃透基础理论。如果你对电力电子领域感兴趣，可添加小编微信：panda20219，一起探讨学习。

如果觉得本文对你有帮助，请点赞、在看、转发支持一下，非常感谢！
