三孔插座到底怎么接？短路、过载、漏电保护器又是怎么工作的？"火线进开关，零线进灯头。""左零右火上接地。"口诀背得滚瓜烂熟，但是却难以有实践的机会，毕竟家庭电路的220V电压不比1.5V的干电池，还是相当危险的。

于是，我们做了一个家庭电路沙盒，希沃白板直接打开就能用：可实时观察电流走向，验证接线规范，模拟短路、过载、漏电等危险场景。将真实的家庭配电逻辑被搬进了希沃白板，让你零风险、可撤销、全过程地理解电学规则与安全机制。

网站地址：https://tech.noscrible.top/viz/home-circuit/

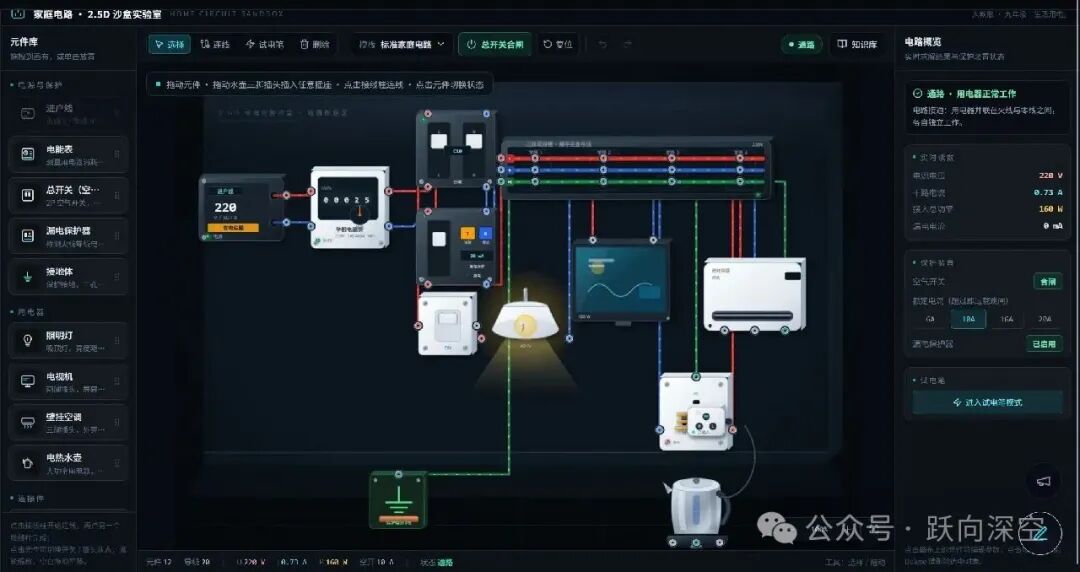

▲ 家庭电路沙盒主界面：按真实配电箱布局排列元件

真实元件库 & 拖拽式布线

网站内置符合家庭用电标准的常用元件：

配电层：总开关、空气开关、漏电保护器、电表

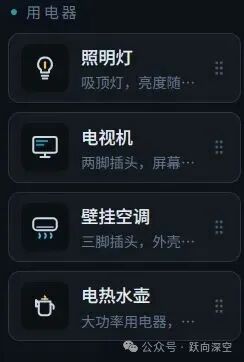

负载层：白炽灯 / LED 灯、二三插 / 三孔插座、空调专线、电热水器

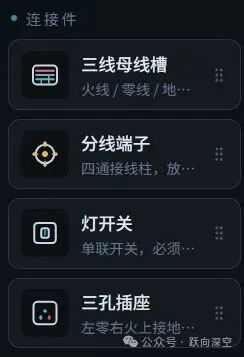

导线系统：火线 (L)、零线 (N)、地线 (PE)，颜色区分，接线端子清晰

拖拽连线即可自动吸附，告别杂乱线头，还原真实配电箱布局。

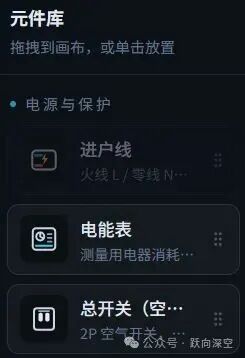

▲ 元件库：配电层、负载层与导线系统一应俱全

故障模拟 & 安全演练

在真实的电路里，短路、过载、漏电这些故障要么太危险，要么转瞬即逝，课堂上很难演示。但在沙盒里，每一种故障都可以反复触发、随时撤销。

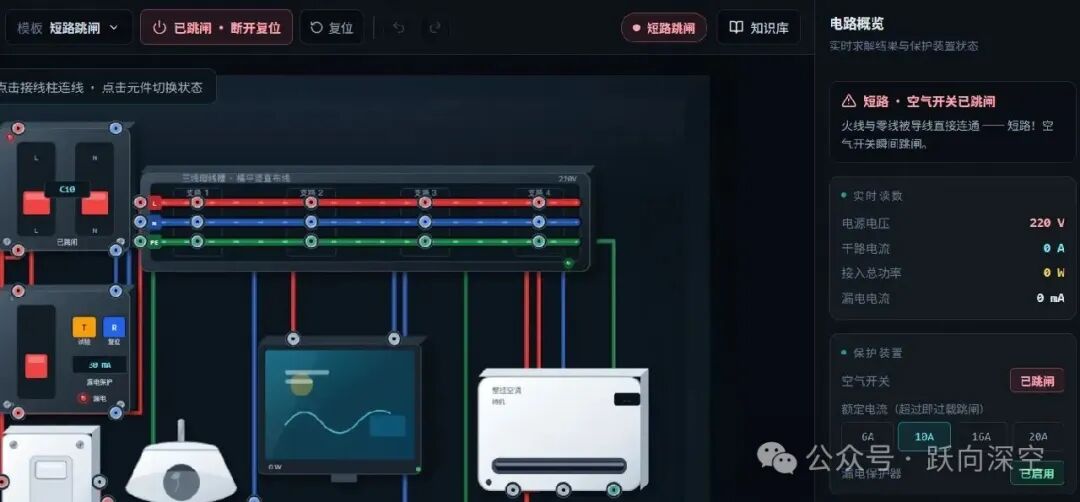

短路注入。 接入短路点后瞬间产生大电流，可以观察空气开关如何在极短时间内跳闸，理解"电磁脱扣"的工作机制——电流越大，脱扣越快。

▲ 短路模拟：大电流触发空气开关跳闸

过载测试。 同时接入多个大功率电器，总功率超过线路承载能力时，导线逐渐发热，断路器经过一段延时后动作——这个"延时"正是过载保护和短路保护的区别所在。

▲ 过载模拟：导线发热，断路器延时动作

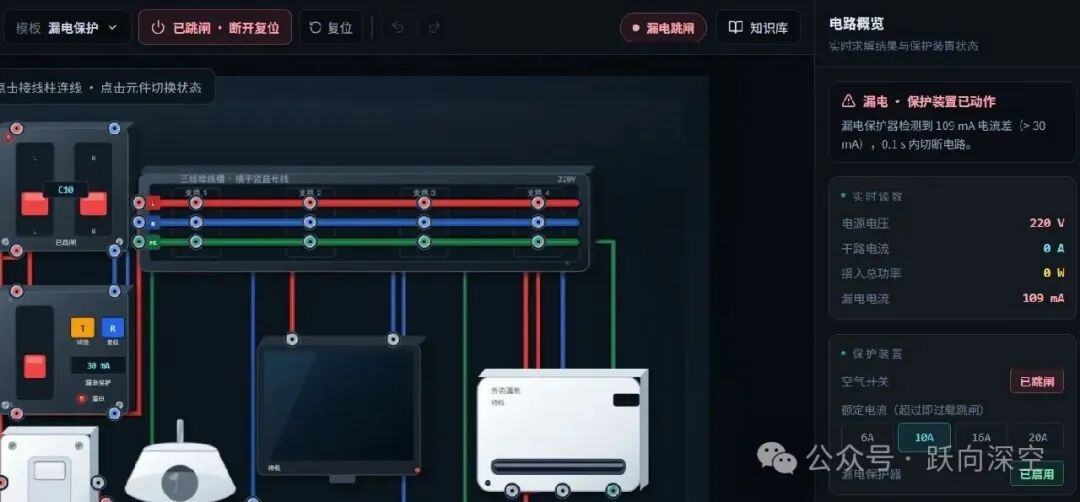

漏电模拟。 让火线通过人体或其他路径对地漏电，漏保内部的零序电流互感器检测到进出电流不平衡，立即触发跳闸，切断电源。

▲ 漏电模拟：零序电流互感器检测到不平衡电流，漏保跳闸

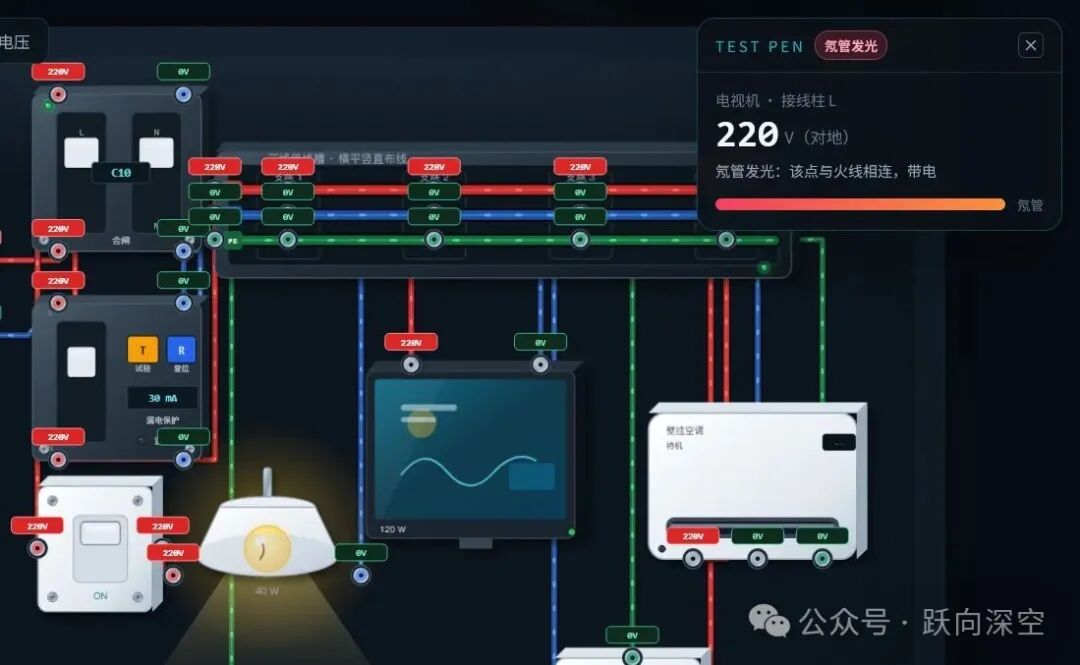

试电笔。 点击任意接线柱或电器外壳，用试电笔测量对地电压，判断哪根是火线、接线是否正确，比用口诀判断更直观。

▲ 试电笔：逐点测量对地电压，判断接线是否正确

教学 & 获取

覆盖的教学内容

• 家庭电路的组成
• 火线与零线
• 试电笔的正确使用
• 三孔插座与三脚插头
• 电流过大的原因
• 保险装置与空气开关
• 漏电保护器
• 安全用电与触电急救

获取方式

直达链接：https://tech.noscrible.top/viz/home-circuit/

我们是「跃向深空」仿真实验室，制作这个家庭电路沙盒的目的很简单，创造一个零风险、全交互、开源可拓展、学习物理的必备利器，让老师轻松教学，让学生读懂知识。
