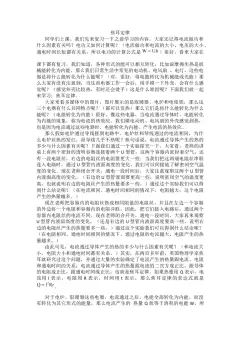

家庭电路
● 教学目标
● 1. 了解家庭电路的组成。
● 2. 了解试电笔的结构，并掌握试电笔识别火线和零线的方法。
● 重难点
●

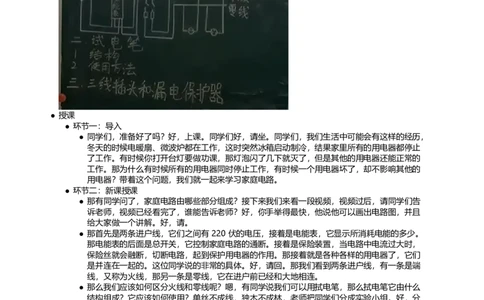

● 授课
● 环节一：导入
● 同学们，准备好了吗？好，上课。同学们好，请坐。同学们，我们生活中可能会有这样的经历，
冬天的时候电暖扇、微波炉都在工作，这时突然冰箱启动制冷，结果家里所有的用电器都停止
了工作。有时候你打开台灯要做功课，那灯泡闪了几下就灭了，但是其他的用电器还能正常的
工作。那为什么有时候所有的用电器同时停止工作，有时候一个用电器坏了，却不影响其他的
用电器？带着这个问题，我们就一起来学习家庭电路。
● 环节二：新课授课
● 那有同学问了，家庭电路由哪些部分组成？接下来我们来看一段视频，视频过后，请同学们告
诉老师，视频已经看完了，谁能告诉老师？好，你手举得最快，他说他可以画出电路图，并且
给大家做一个讲解。好，请。
● 那首先是两条进户线，它们之间有 220 伏的电压，接着是电能表，它显示所消耗电能的多少。
那电能表的后面是总开关，它控制家庭电路的通断。接着是保险装置，当电路中电流过大时，
保险丝就会融断，切断电路，起到保护用电器的作用。那接着就是各种各样的用电器了，它们
是并连在一起的。这位同学说的非常的具体。好，请回。那我们看到两条进户线，有一条是端
线，又称为火线，那另一条是零线，它在进户前已经和大地相连。
● 那么我们应该如何区分火线和零线呢？嗯，有同学说我们可以用拭电笔，那么拭电笔它由什么
结构组成？它应该如何使用？单丝不成线，独木不成林，老师把同学们分成实验小组。好，分
组完毕，那老师为每个小组都分发了一个实验室试电笔，请大家观察一下它是由哪些部分组成，
并且请大家阅读它的使用说明书，总结出它的使用方法。给大家 5 分钟的时间，现在开始，刚
才同学们讨论的都很积极，尤其是第4小组，讨论的尤为激烈。
● 好，第4小组代表，请你来说。他说，那试电笔的氖管中装有稀薄的氖气，两端是两个金属电
极，当两个电极间的电压达到一定值时，那么氖气就会导电。当电流从一个电极流向另一个电
极时，那氖管就会发出红光。嗯，这位同学描述的非常的详细。好，请坐。
● 那么我们应该如何使用式电笔好？第三小组代表他说，使用时，我们应该用手指按住笔卡，用
笔尖去接触被测导线。如果被测导线是火线，那电流就会经过笔尖，电阻，氖管，弹簧经过人
体，经过大地，流向零线，那电路中就有了电流，此时氖管就会发出红光。而如果被测导线是
零线，那么电路中没有电流，氖管也不会发光。你总结得非常到位。好，请坐。那老师手里也
是一种试电笔，它的形状如螺丝刀。使用时我们应该用手指按住上方的金属帽● 好。刚才同学说我们家里的用电器是并联在一起的，那么它是如何并联上去的？对，我们在电
路中皆有插座，而用电器上则有相应的插头。当插头插入插座时，那么用电器就接入了家庭电
路，
● 并且我们还会发现，在冰箱、洗衣机这些大功率用电器上，它还会用三线插头，那么它又有什
么作用？在一些新建居民楼上，我们还会安装保护器，那么它又是做什么的？请同学们自主阅
读课本中的相关内容，给大家 3 分钟的时间，现在开始。
● 好后排中间这位同学请你来说。他说，那么三线插头标有 l 字样的这条导线和火线相连，而标
有 n 字样的这条导线和零线相连，上面标有 e 字样的导线则和用电气的金属外壳相连，那么插
座上相应的导线则和大 地相连。这样如果我们的金属外壳和电源之间的绝缘层被毁坏，使金属
外壳带上了电，那么电流就会流向大地，避免对人体造成伤害。而站在地上的人，如果不小心
接触了火线，那么电流就会经过人体流向大地。此时漏电保护器，就会迅速的切断电流，对人
体起到保护作用。嗯，你获取信息的能力非常强。好，请坐。

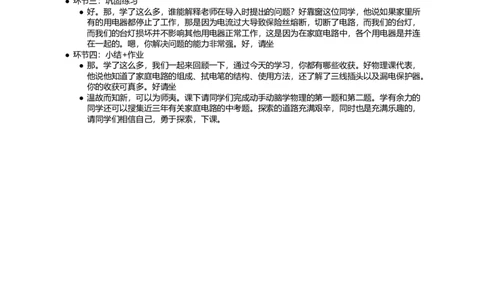

● 环节三：巩固练习
● 好。那，学了这么多，谁能解释老师在导入时提出的问题？好靠窗这位同学，他说如果家里所
有的用电器都停止了工作，那是因为电流过大导致保险丝熔断，切断了电路，而我们的台灯，
而我们的台灯损坏并不影响其他用电器正常工作，这是因为在家庭电路中，各个用电器是并连
在一起的。嗯，你解决问题的能力非常强。好，请坐
● 环节四：小结+作业
● 那。学了这么多，我们一起来回顾一下，通过今天的学习，你都有哪些收获。好物理课代表，
他说他知道了家庭电路的组成、拭电笔的结构、使用方法，还了解了三线插头以及漏电保护器。
你的收获可真多。好请坐
● 温故而知新，可以为师夷。课下请同学们完成动手动脑学物理的第一题和第二题。学有余力的
同学还可以搜集近三年有关家庭电路的中考题。探索的道路充满艰辛，同时也是充满乐趣的，
请同学们相信自己，勇于探索，下课。
