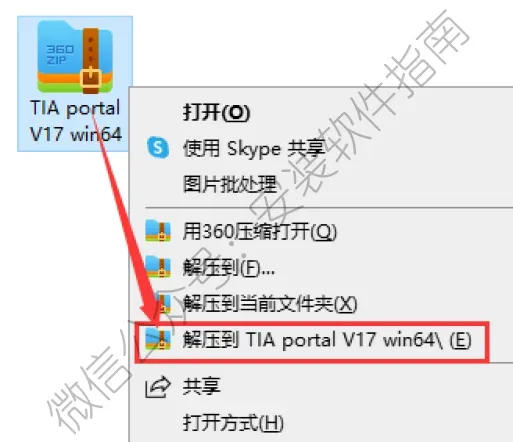

1、将安装包进行解压

2、打开解压后的文件夹

3、继续打开如下图文件夹

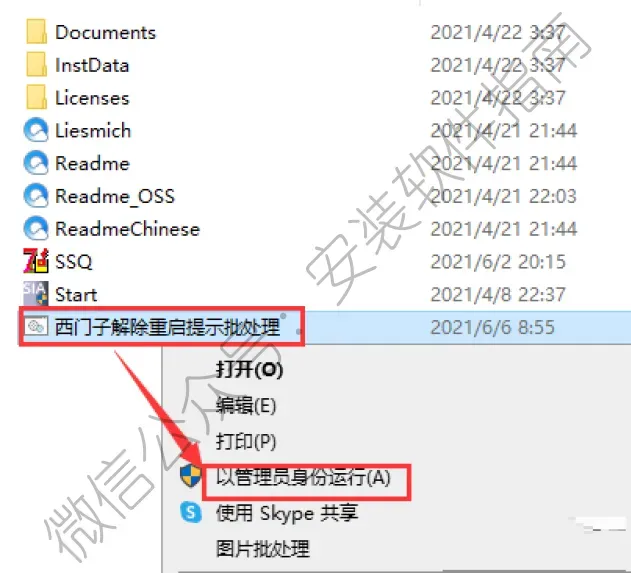

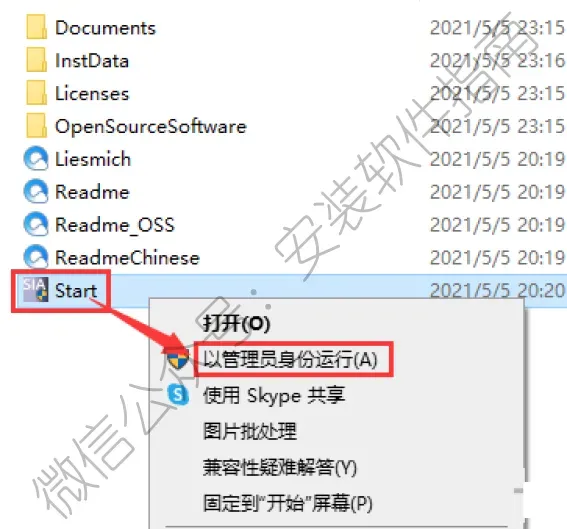

4、以管理员身份运行如下图文件

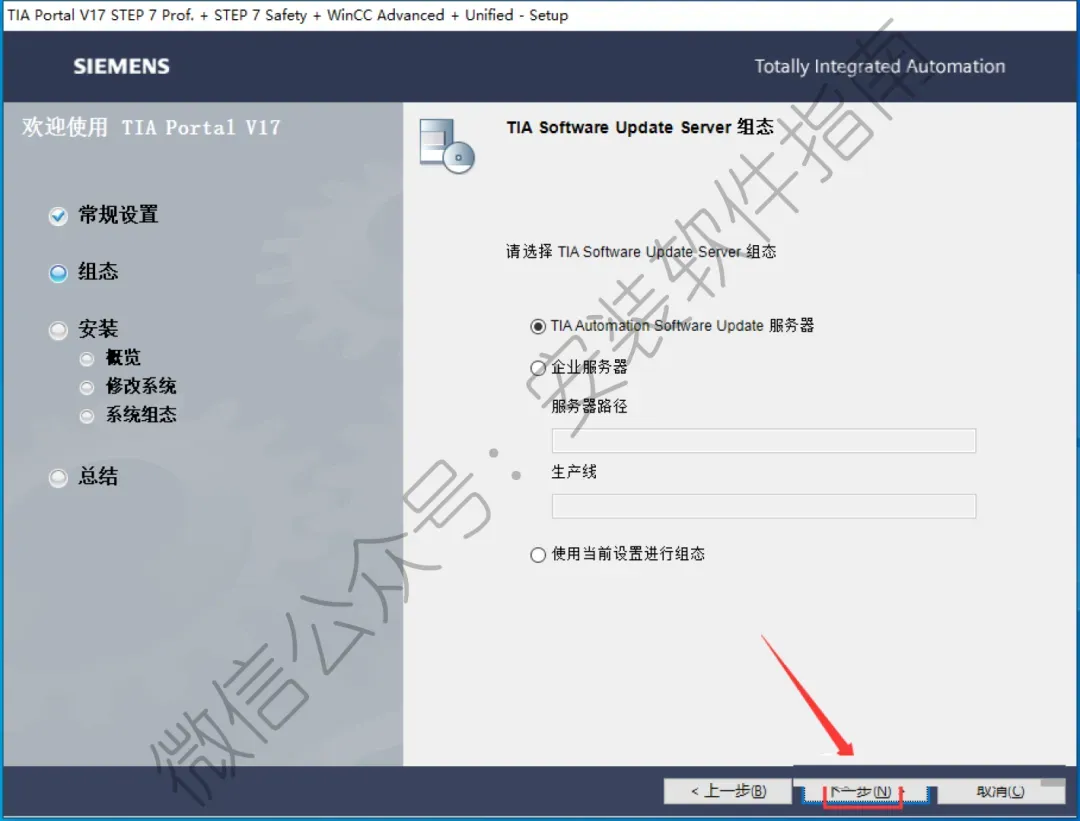

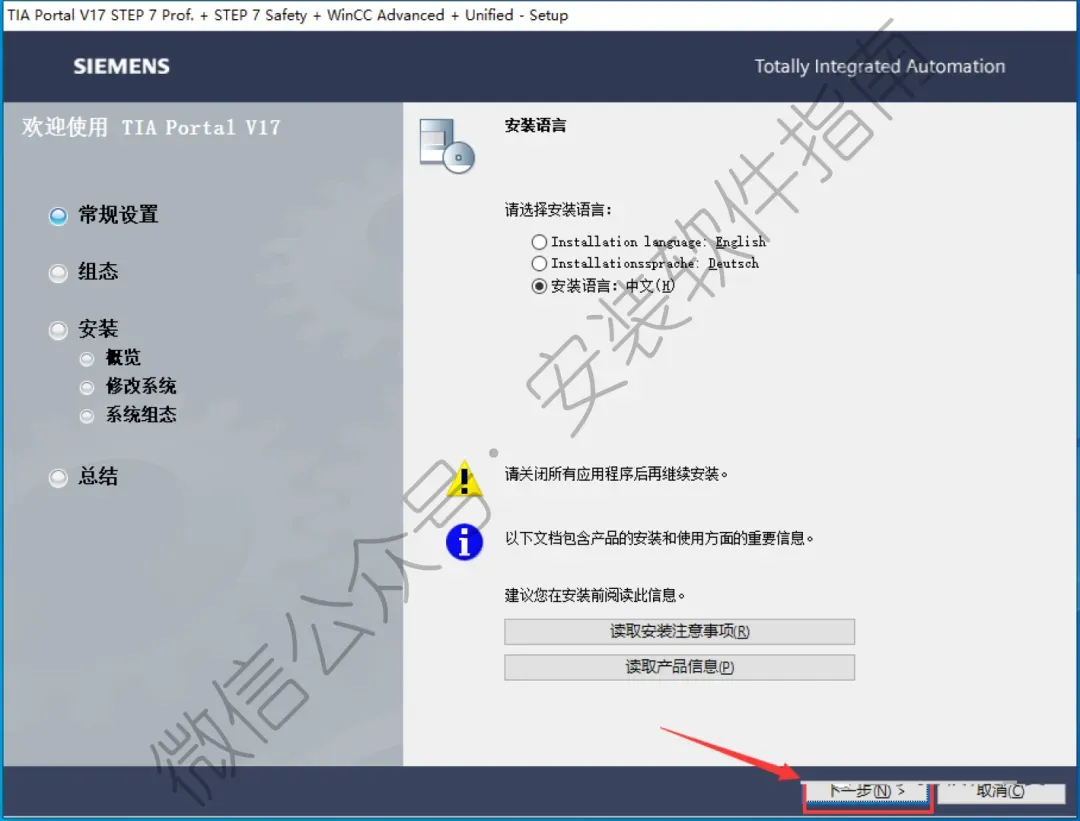

5、点下一步

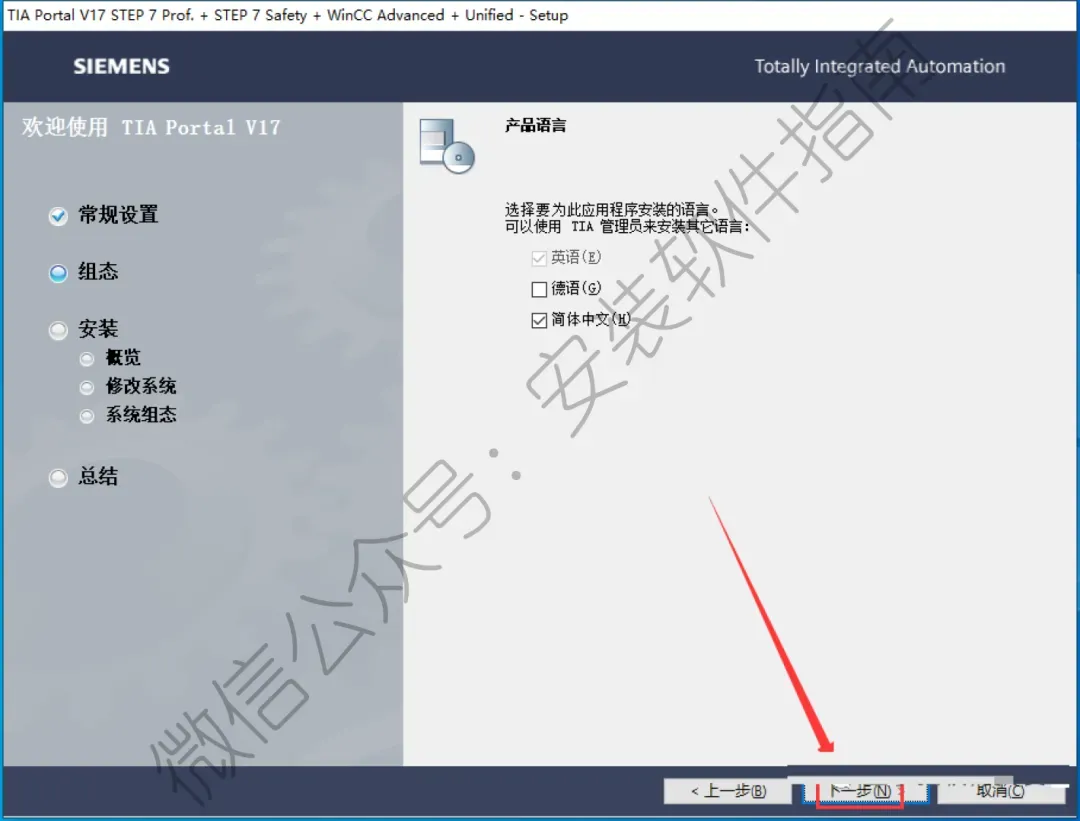

6、点下一步

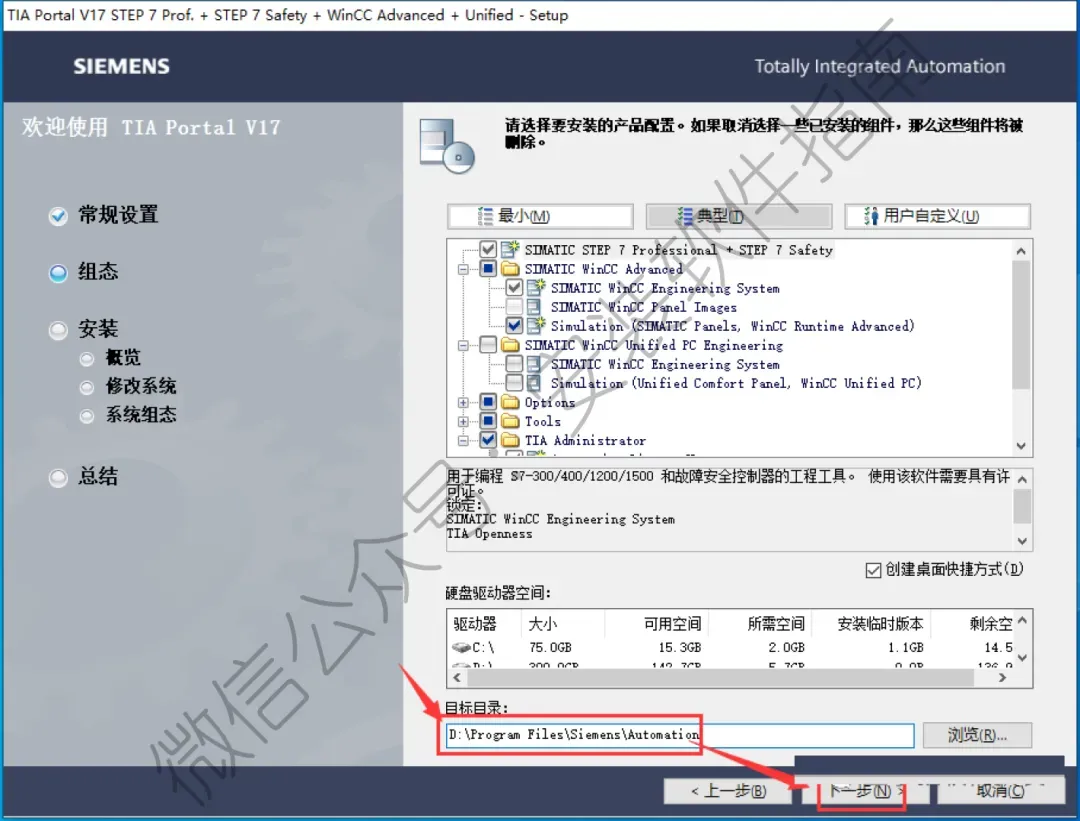

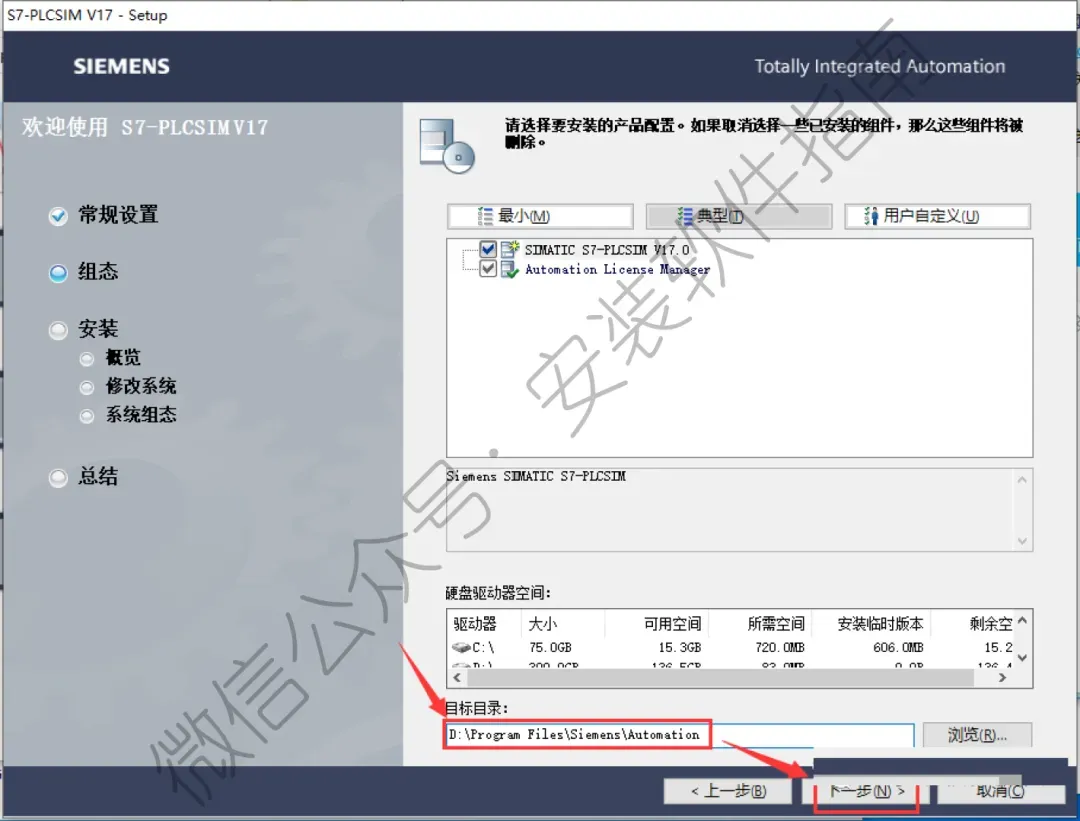

7、选择安装位置，然后点下一步

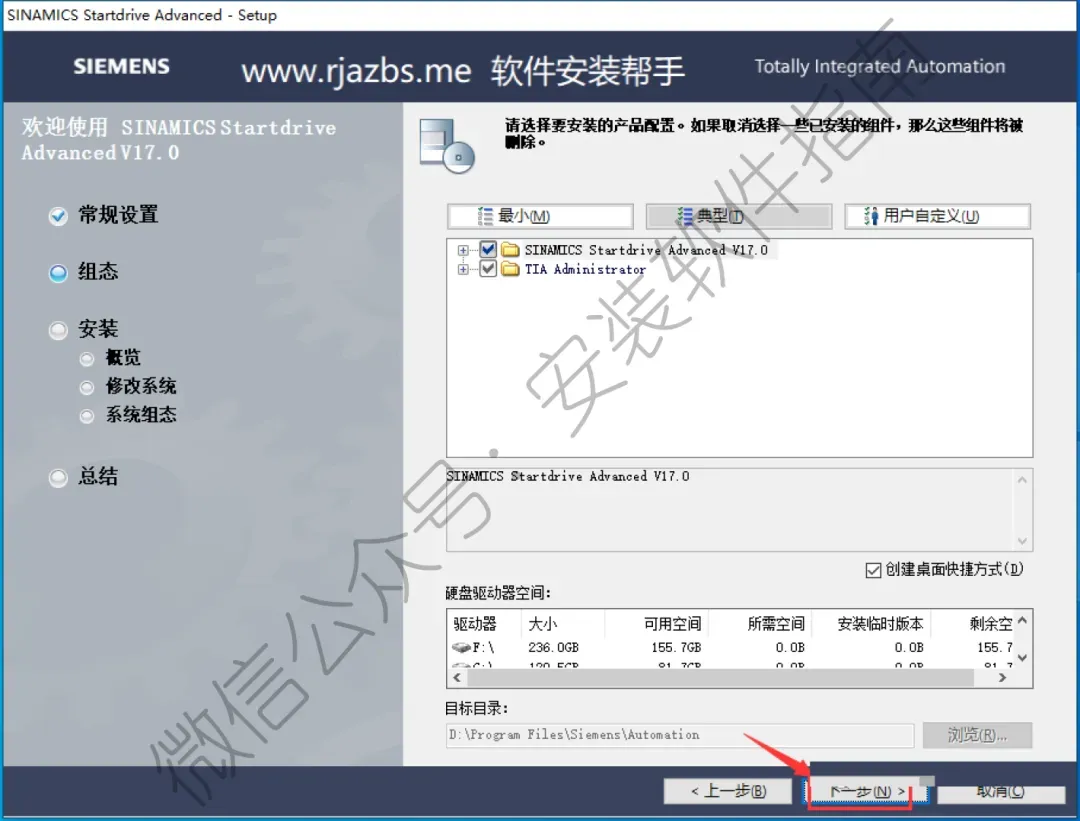

9、点下一步

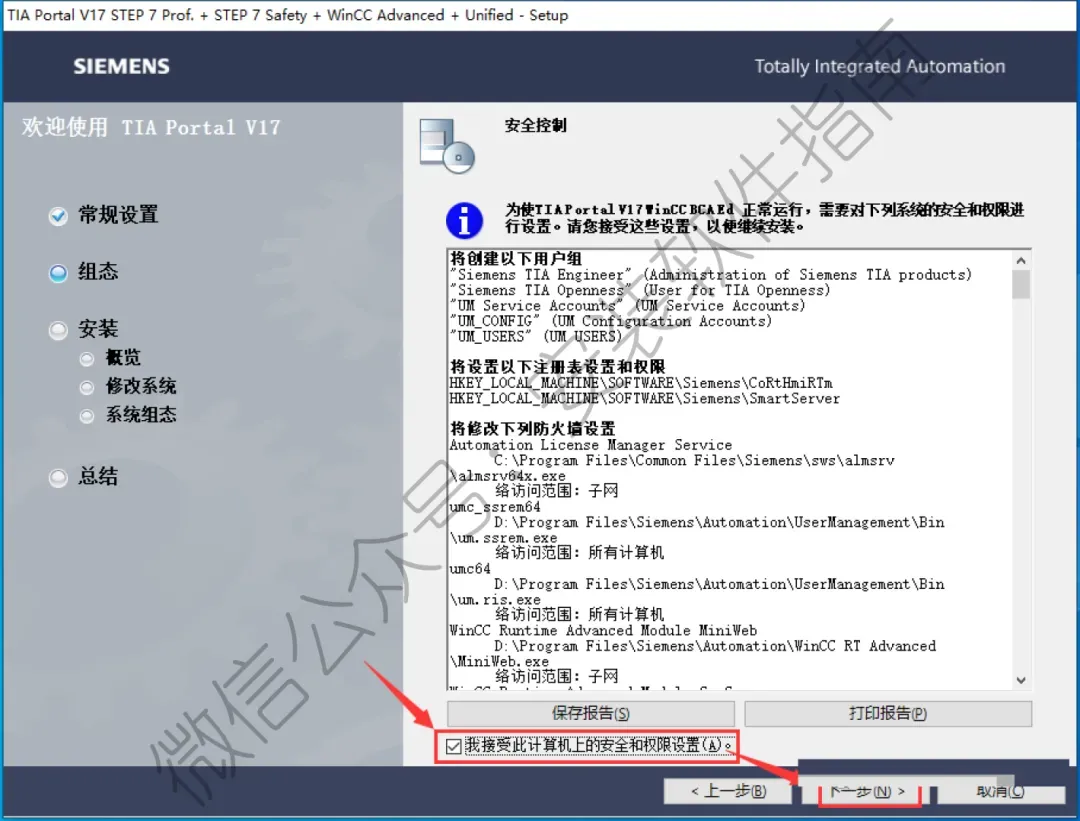

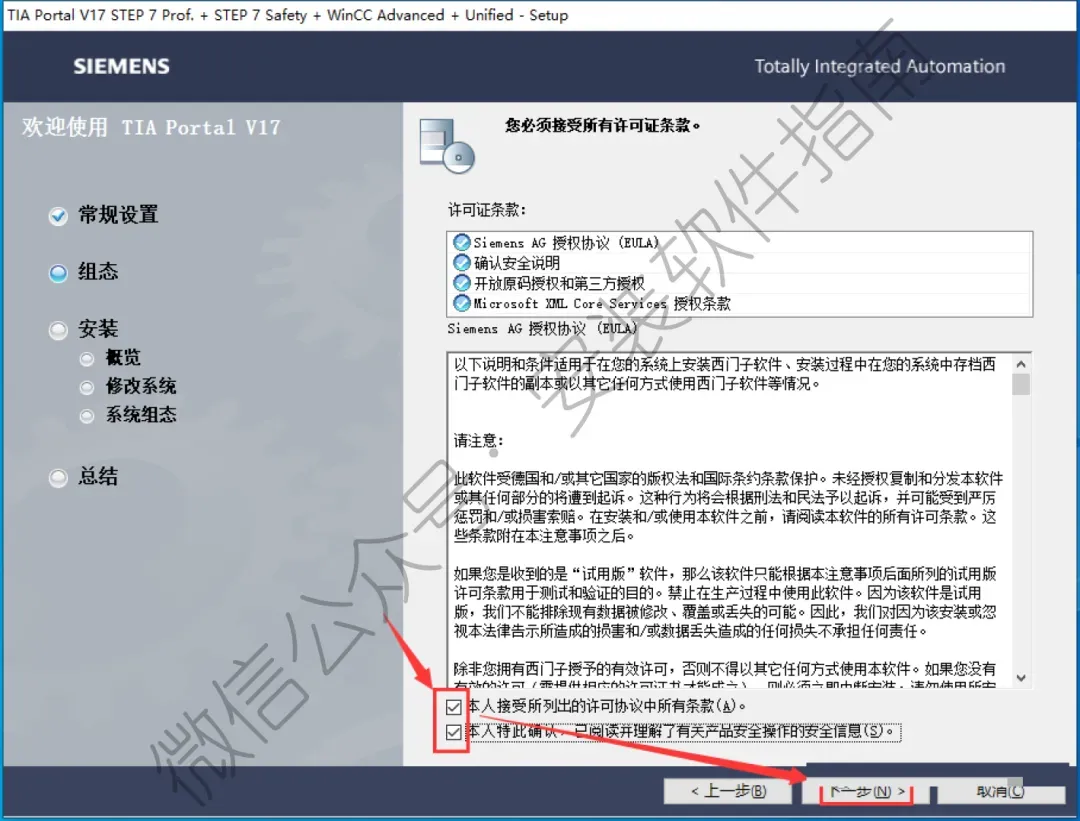

10、勾选我接受，然后点下一步

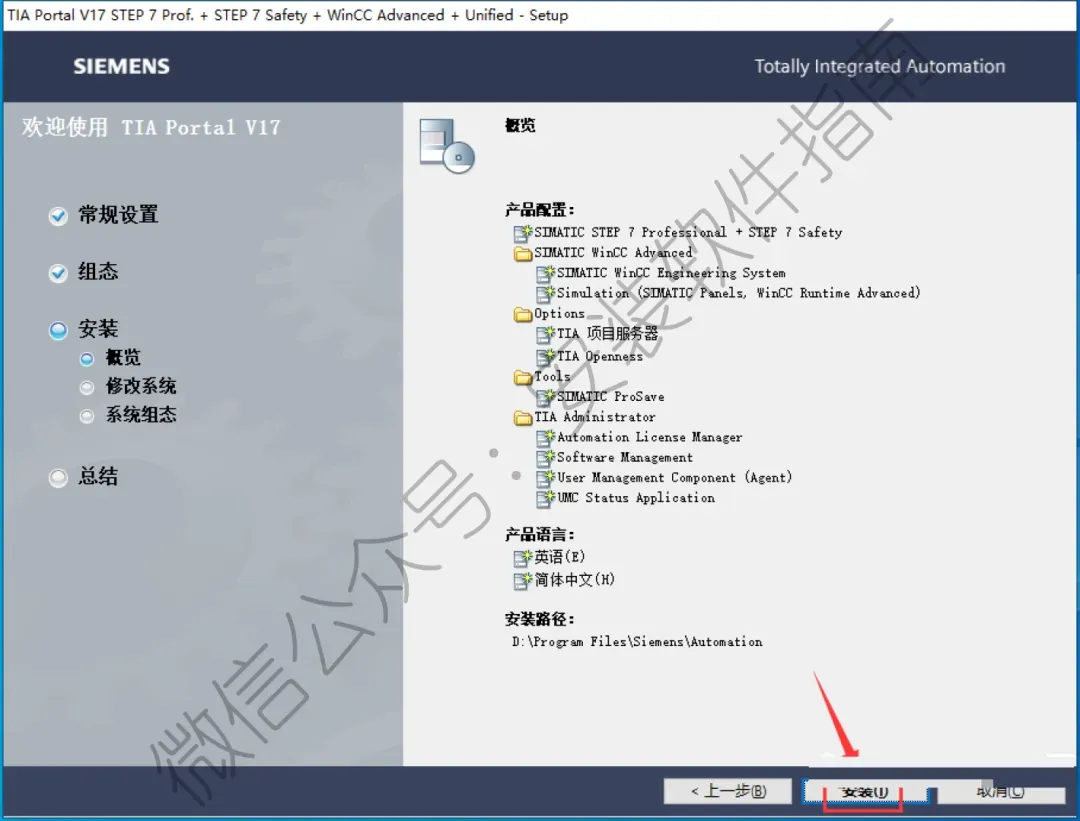

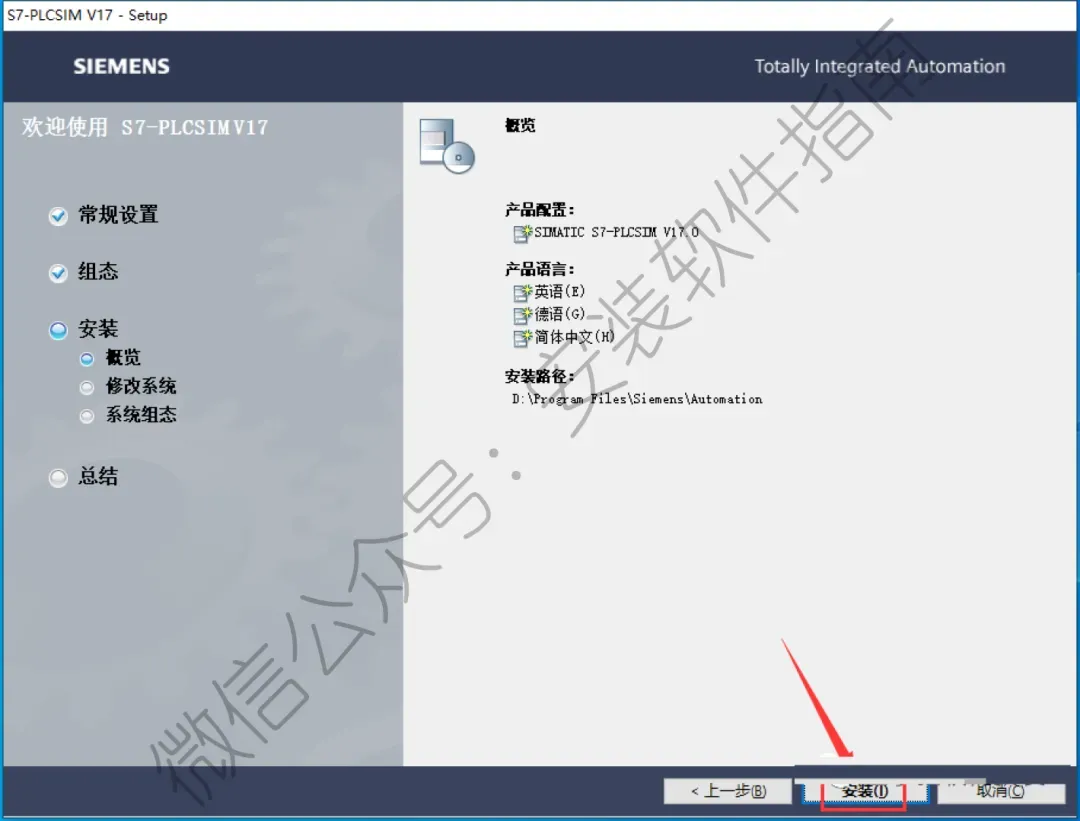

11、点安装

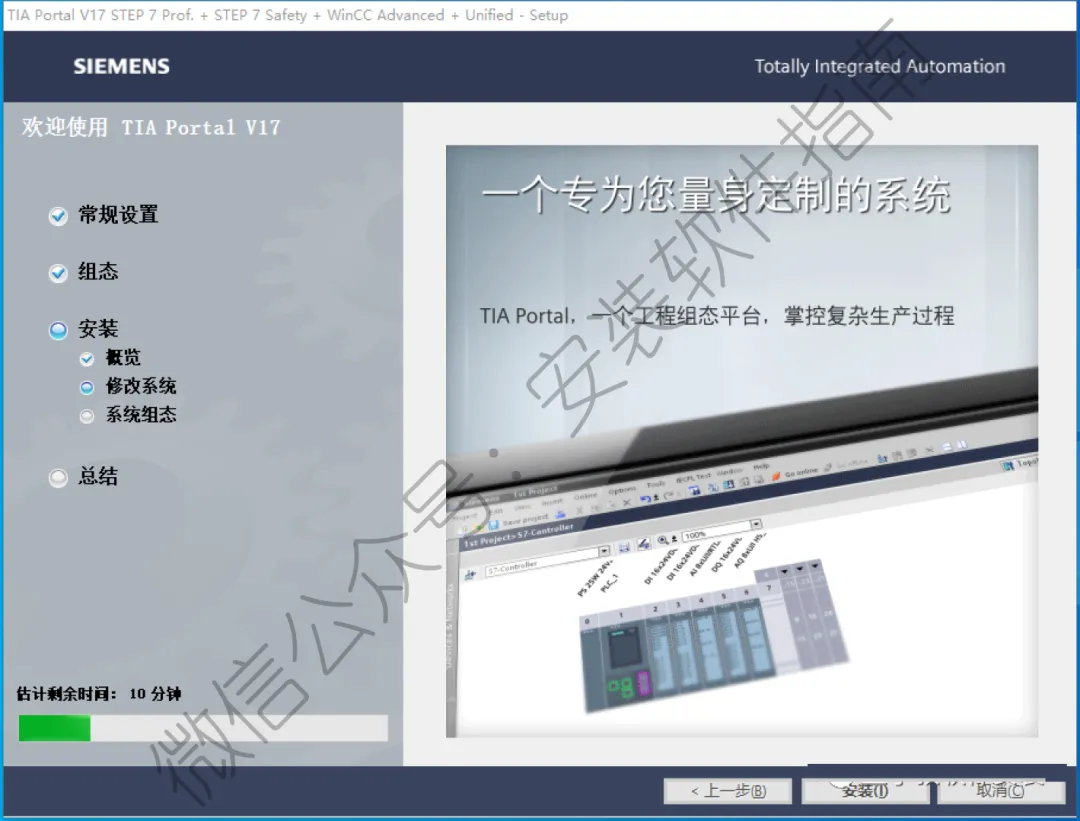

12、安装中，请等待

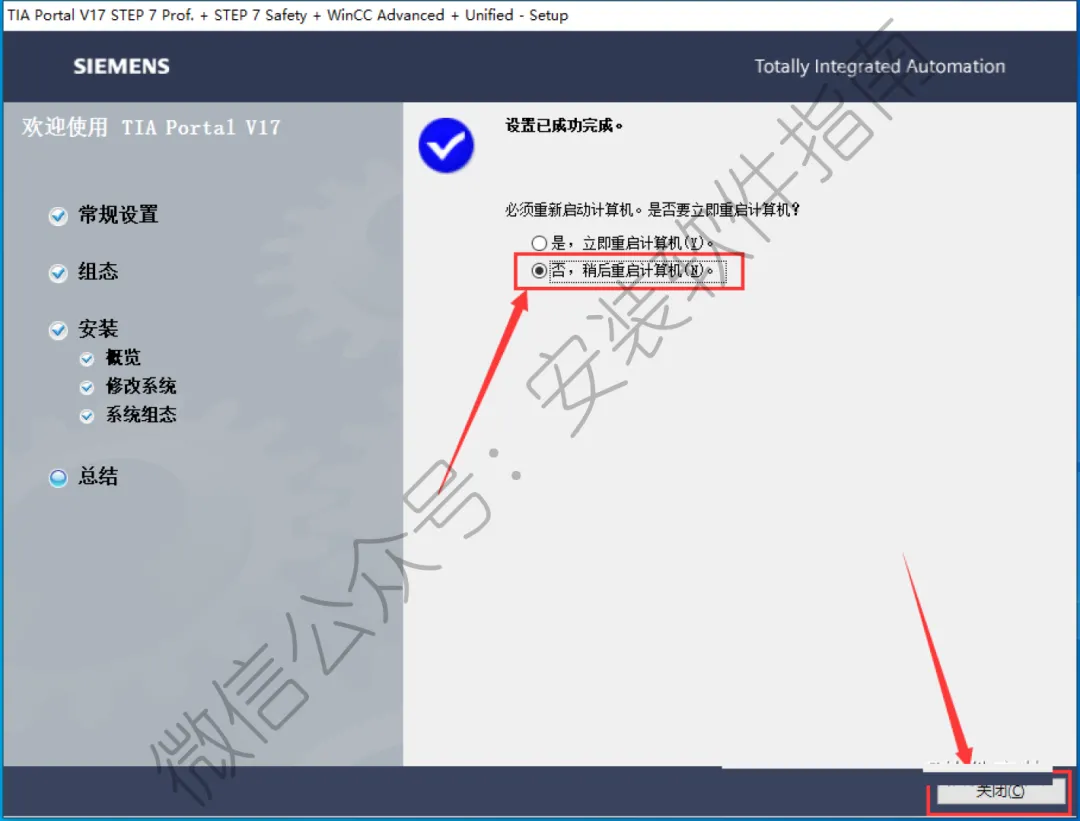

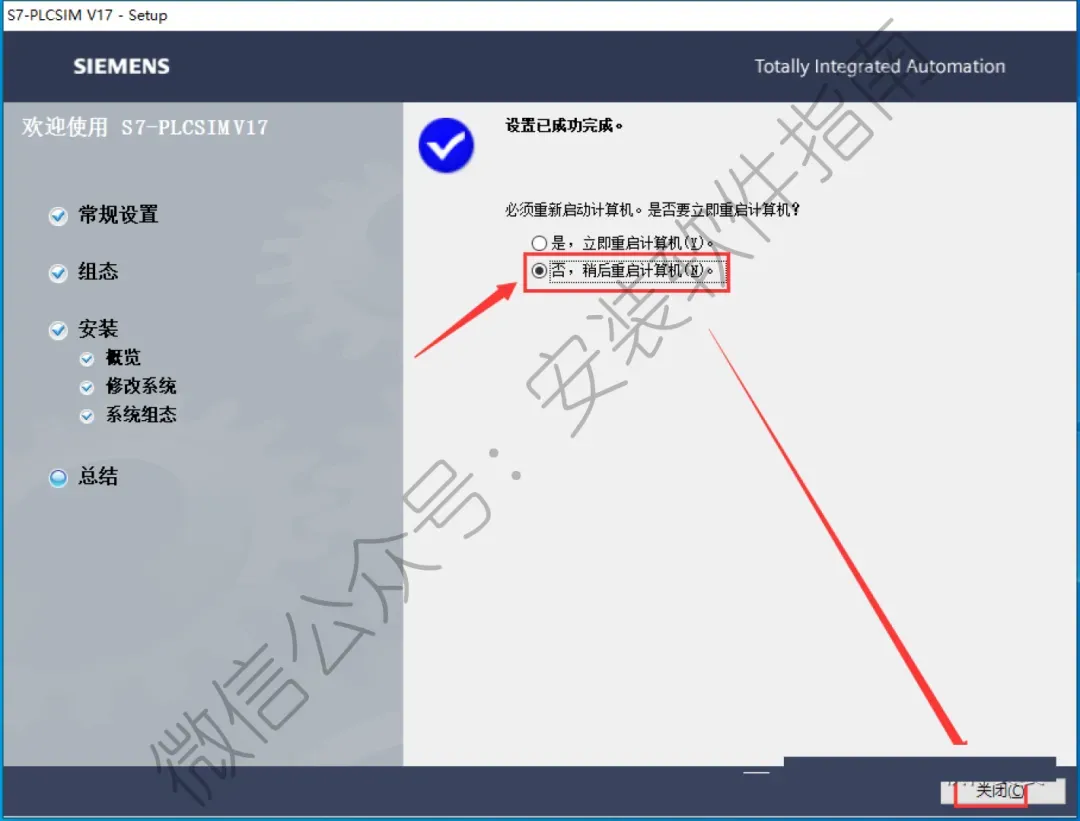

13、点否稍后重启计算机，然后点关闭

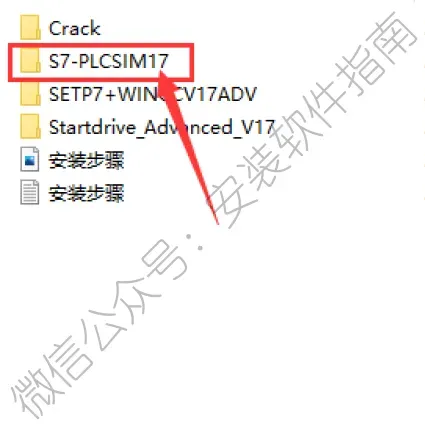

14、返回刚开始解压出来的安装包，双击打开S7-PLCSIM17文件夹

15、若有此提示，重启电脑继续安装，（提示无限重启，注册表路径删除HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Control\Session Manager下面的键值PendingFileRenameOperations就可以继续安装了。）

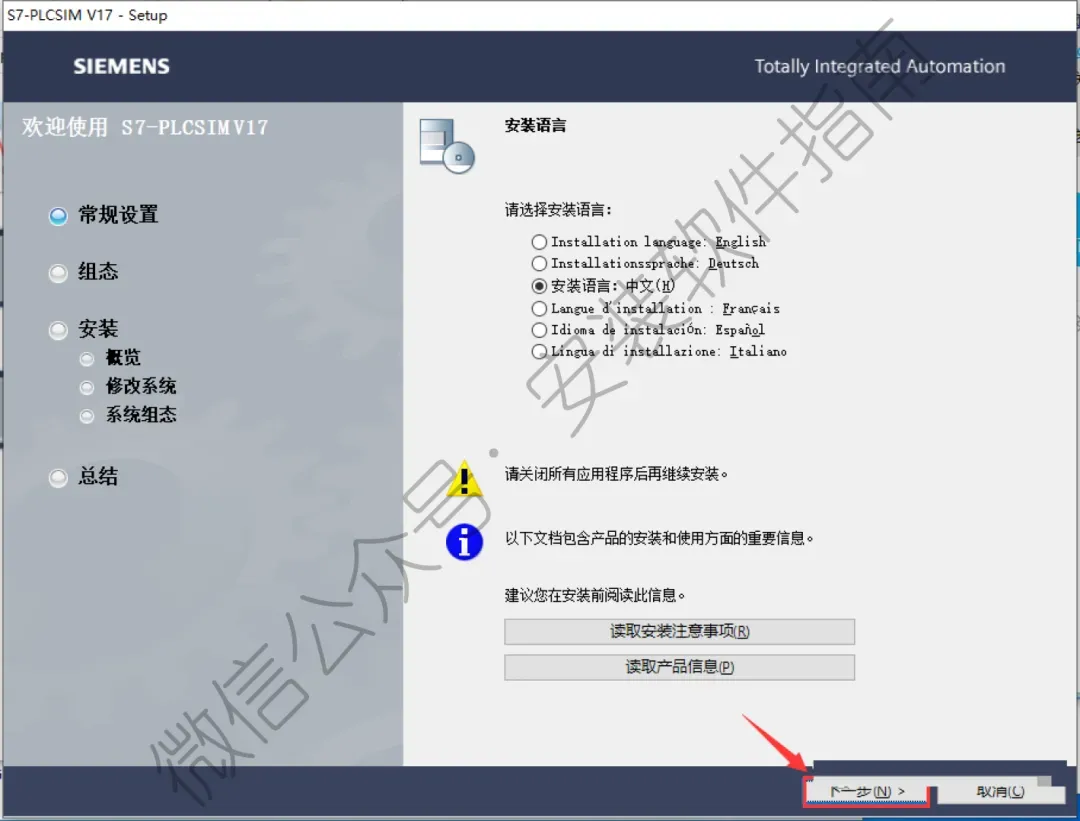

16、点下一步

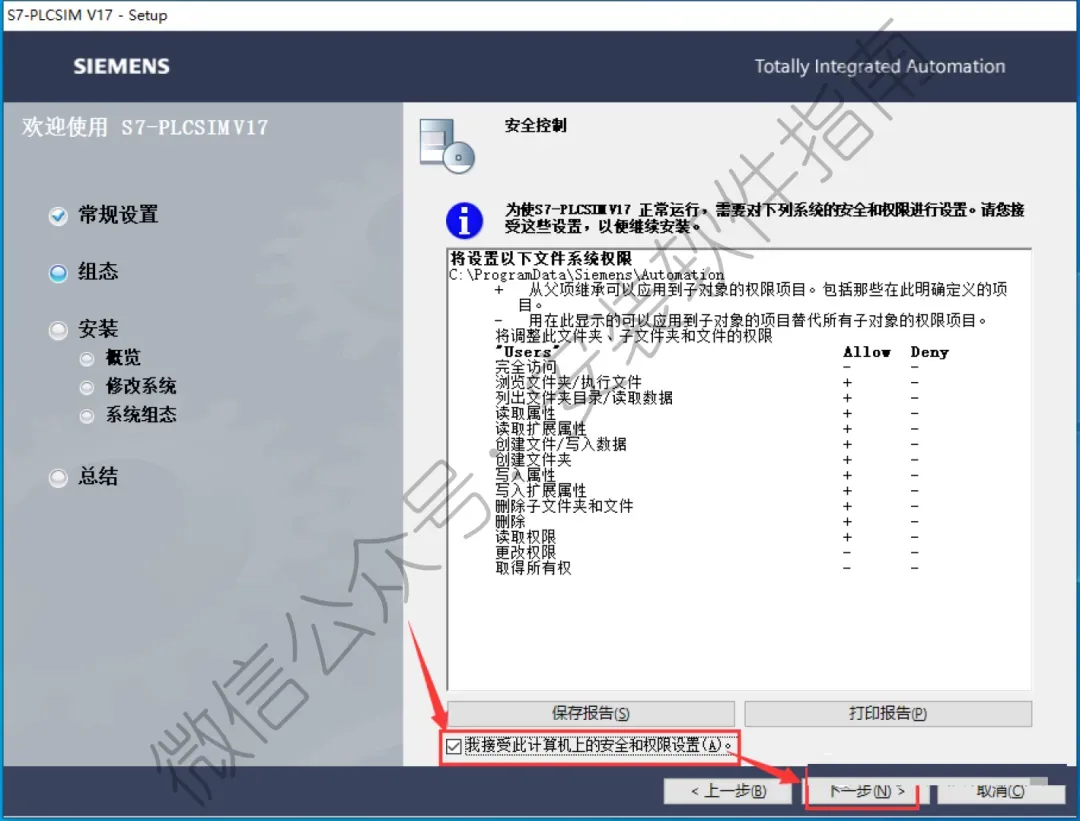

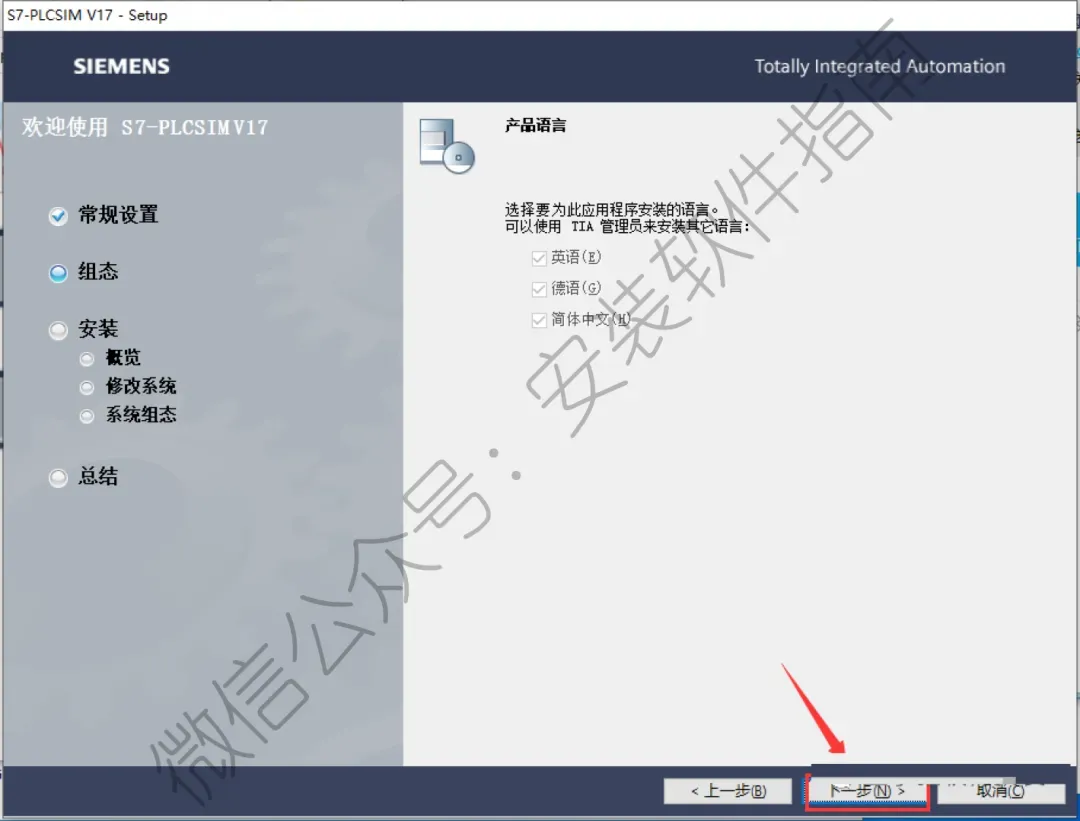

17、点下一步

18、选择安装位置，然后点下一步

19、勾选同意条款，然后点下一步

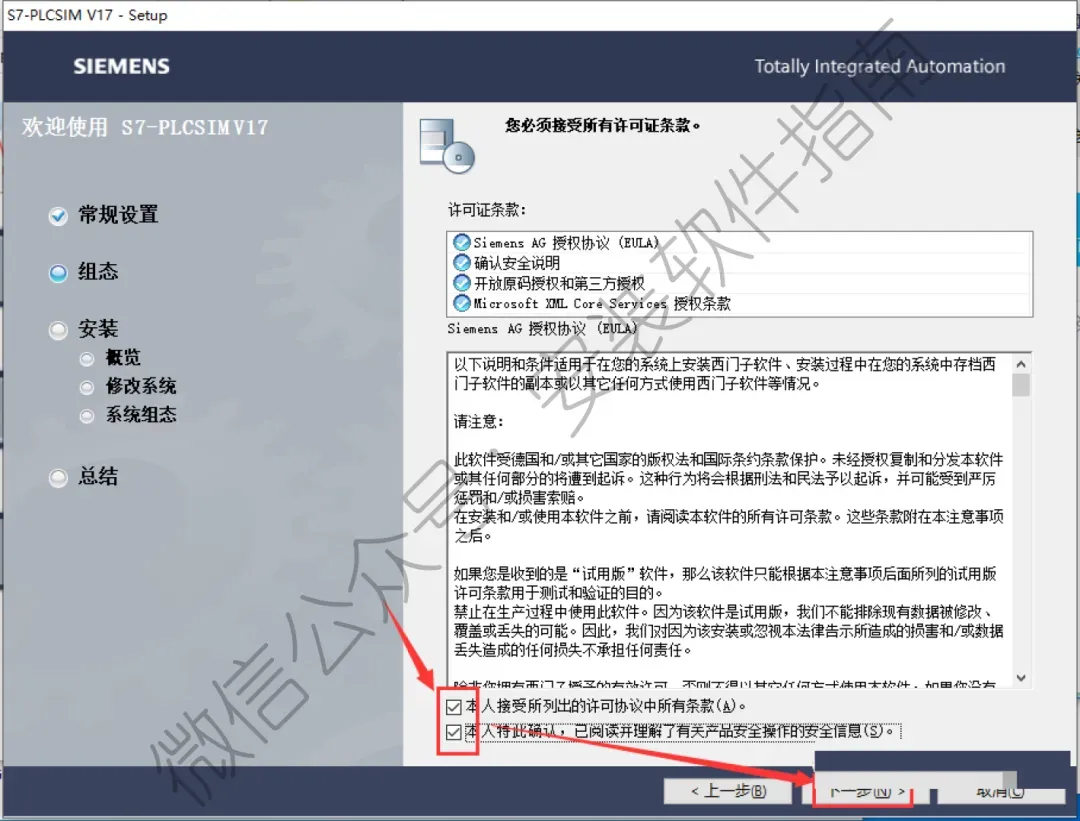

20、点我接受，然后点下一步

21、点安装

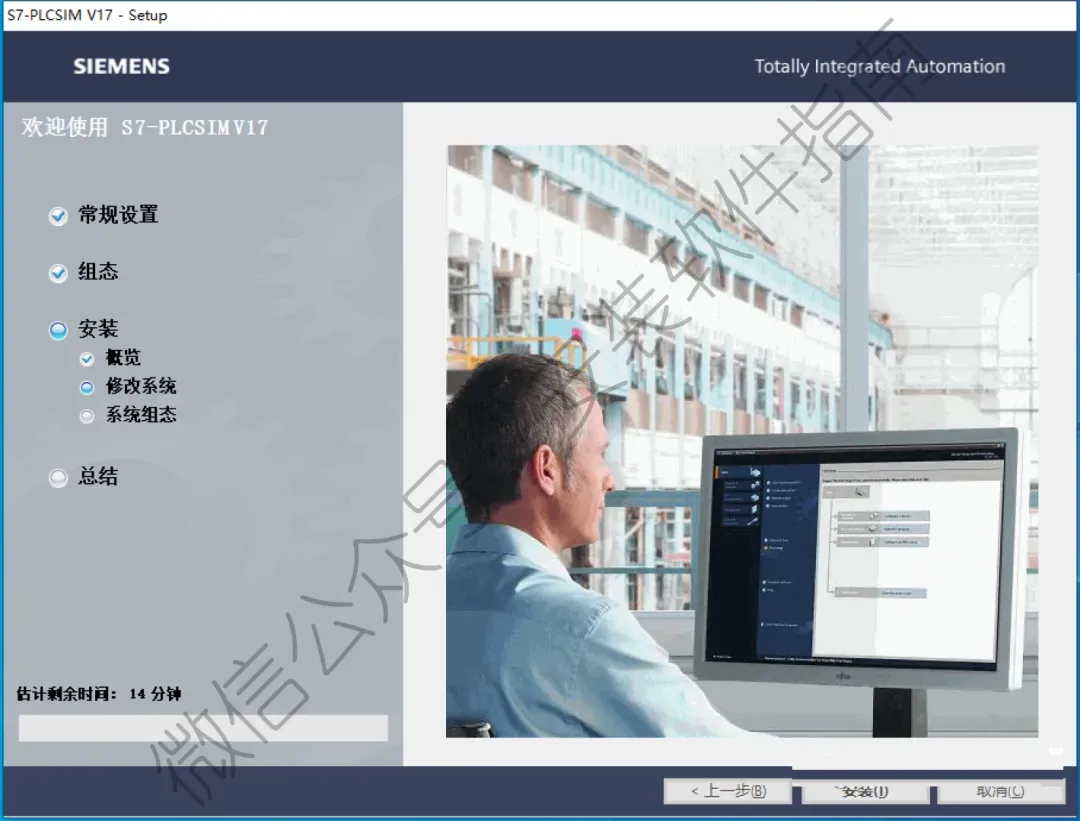

22、安装中，请等待

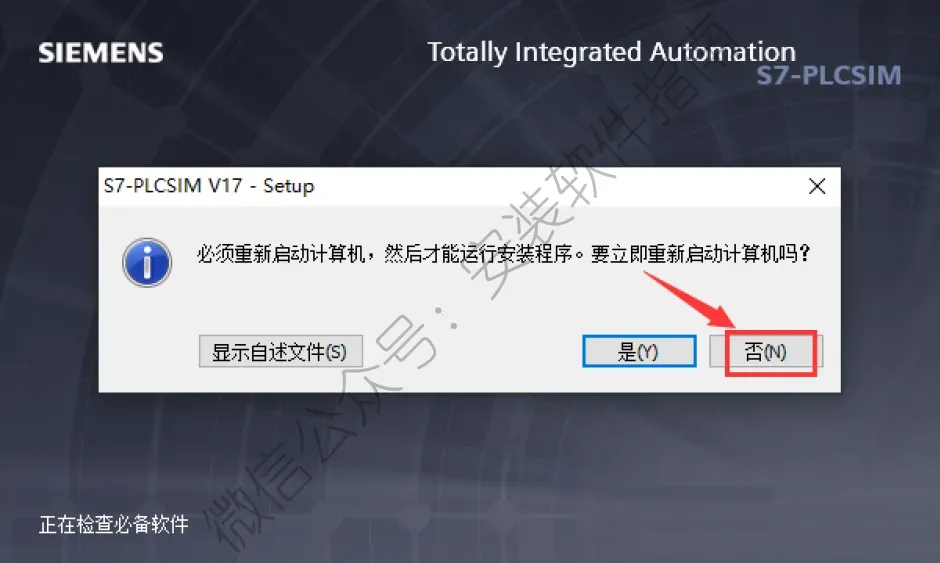

23、点否稍后重启计算机，然后点关闭

24、返回刚开始解压出来的安装包，双击打开如下图文件夹

25、以管理员身份运行

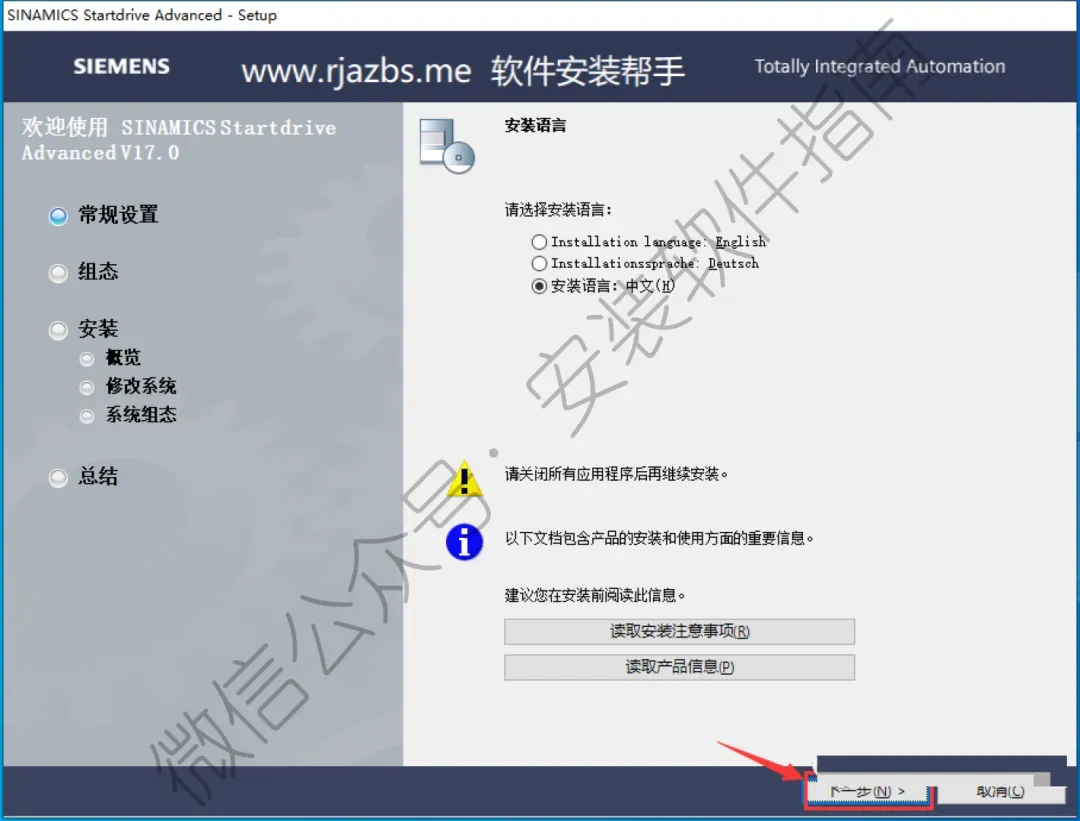

26、点下一步

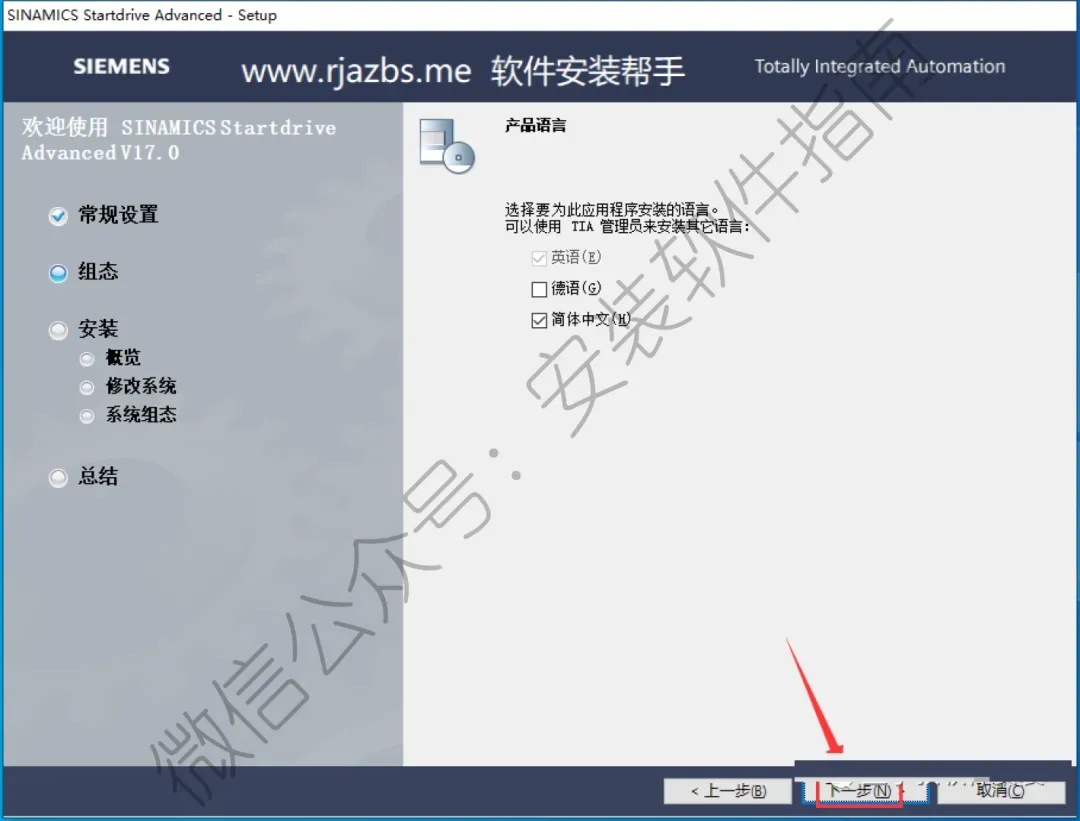

27、点下一步

28、点下一步

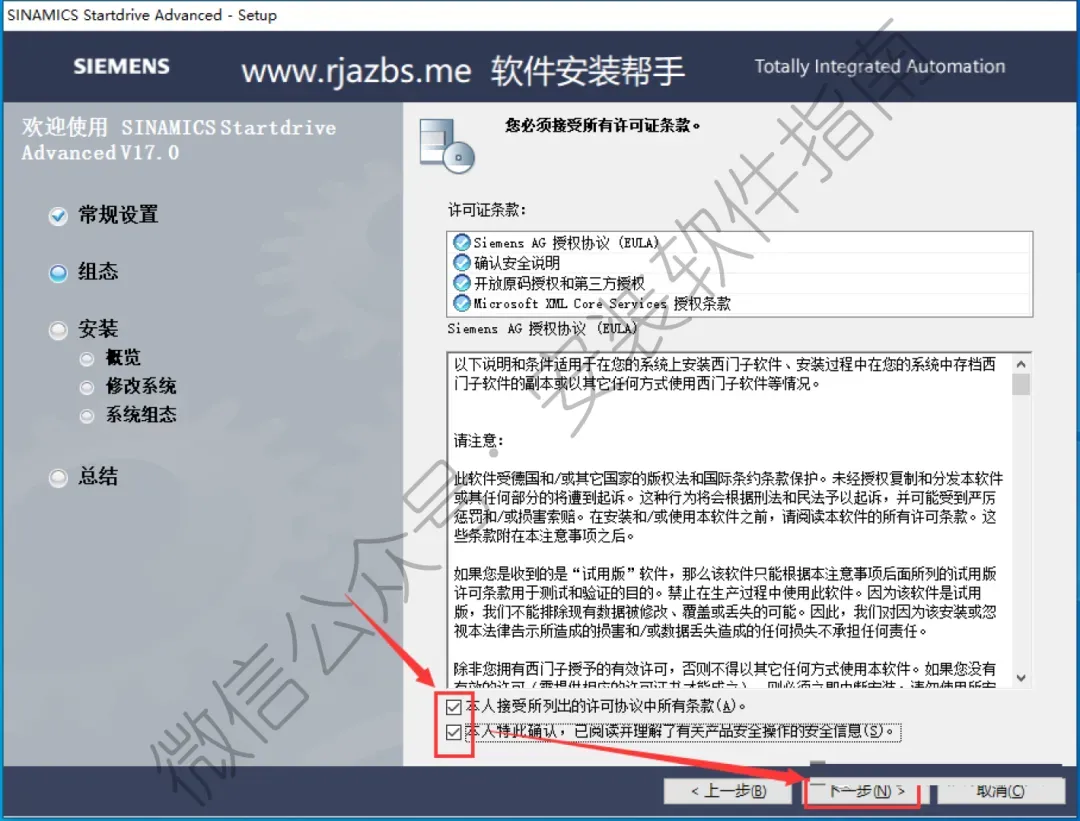

29、勾选同意条款，然后点下一步

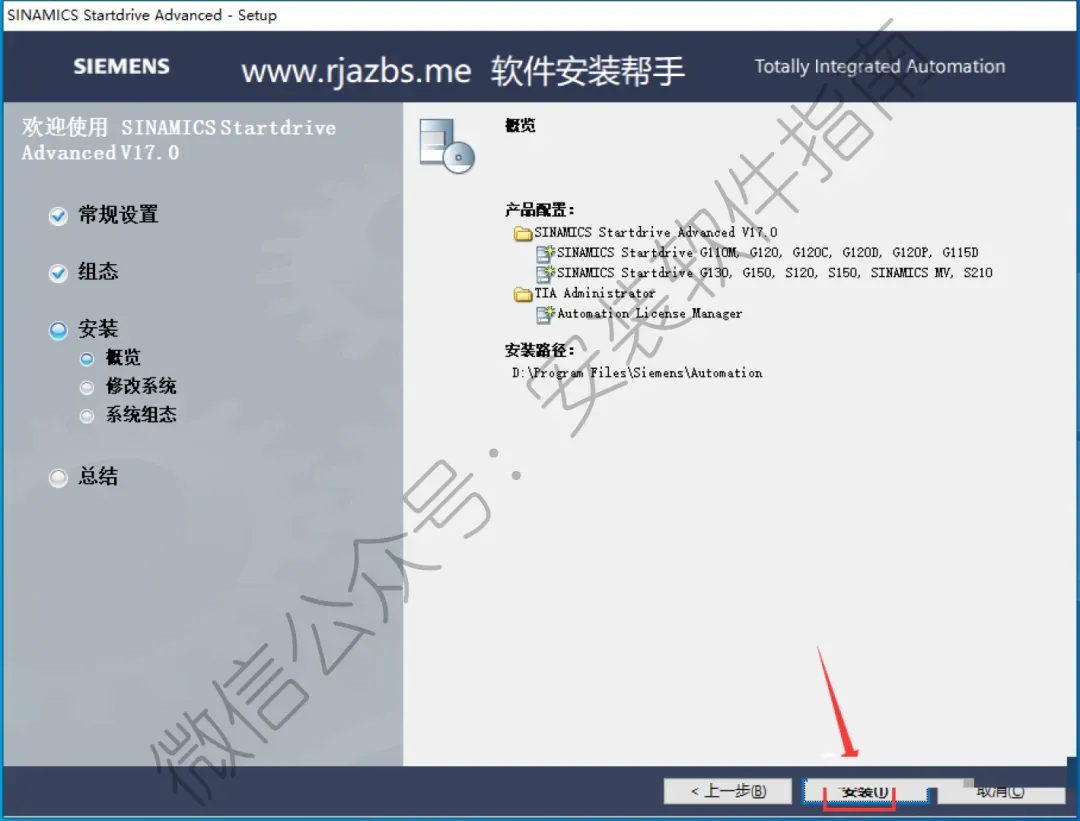

30、点安装

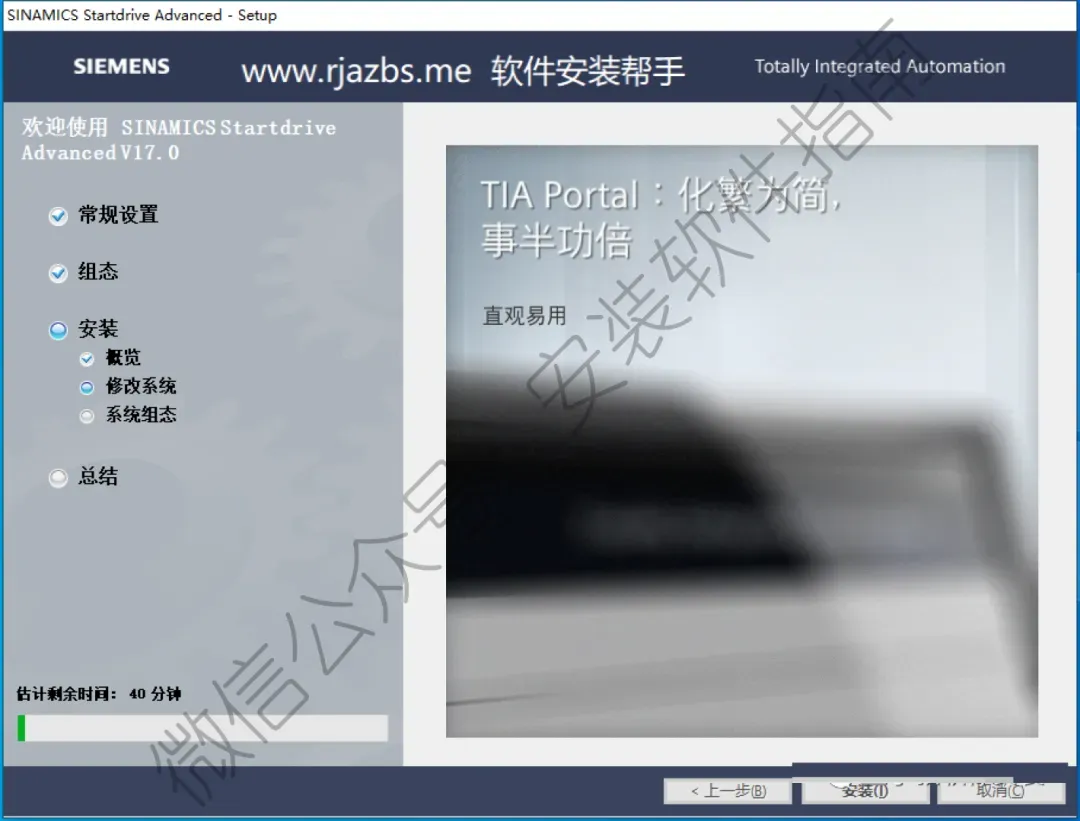

31、安装中，请等待

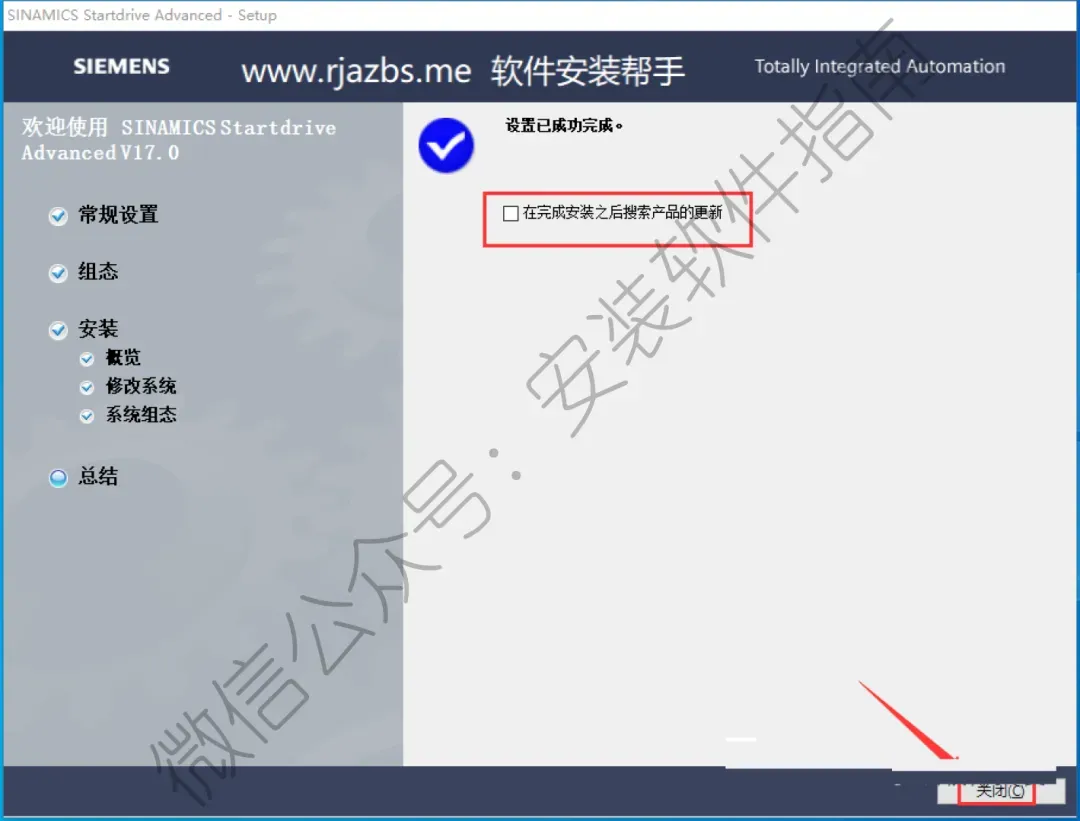

32、点下一步

33、返回刚开始解压出来的安装包，双击打开Crack文件夹

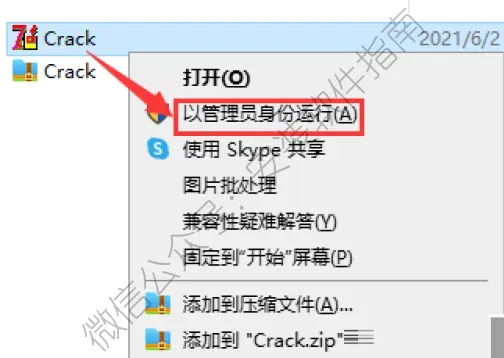

34、以管理员身份运行

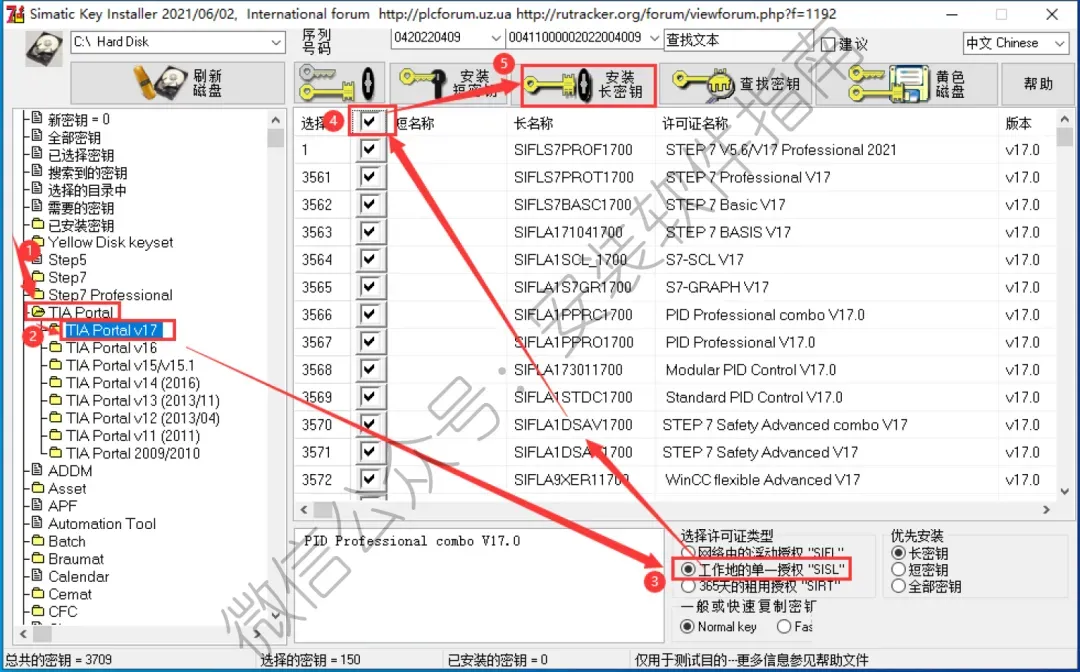

35、❶双击【TIA Portal】，❷双击【TIA Portal V17】，❸选择【工作地的单一授权】，❹勾选（图中所示标注，全选），❺点击【安装长密钥】。

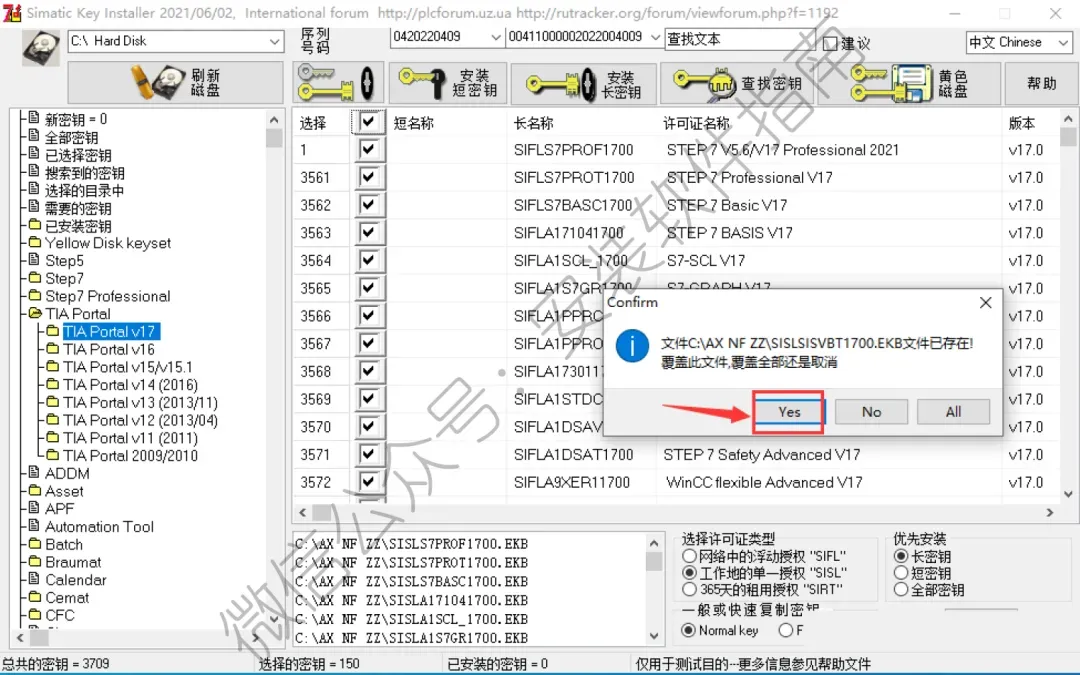

36、点Yes

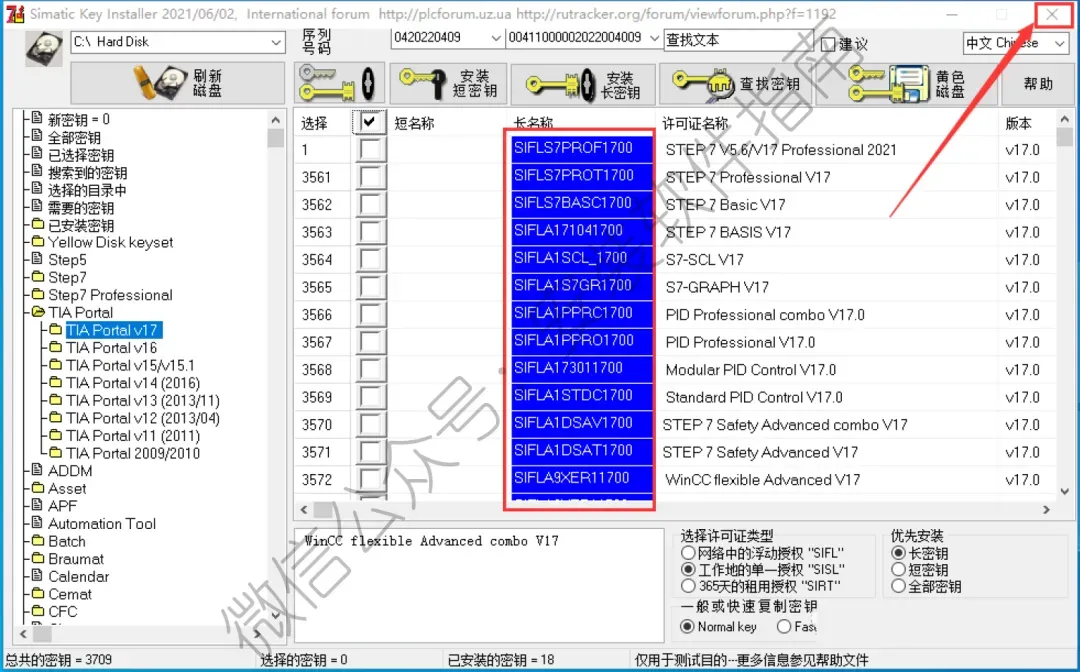

37、当图中出现蓝色提示（如下图所示），点击右上角【X】退出。

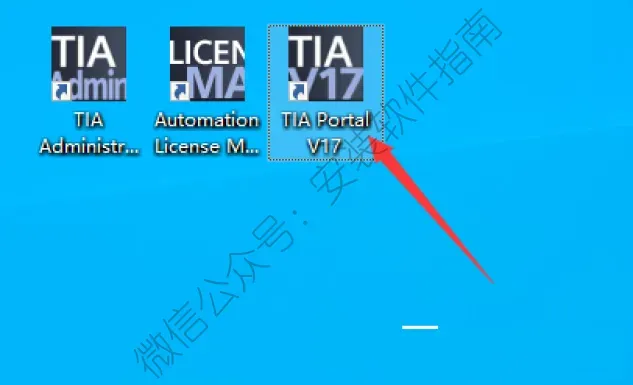

38、在桌面找到此软件打开

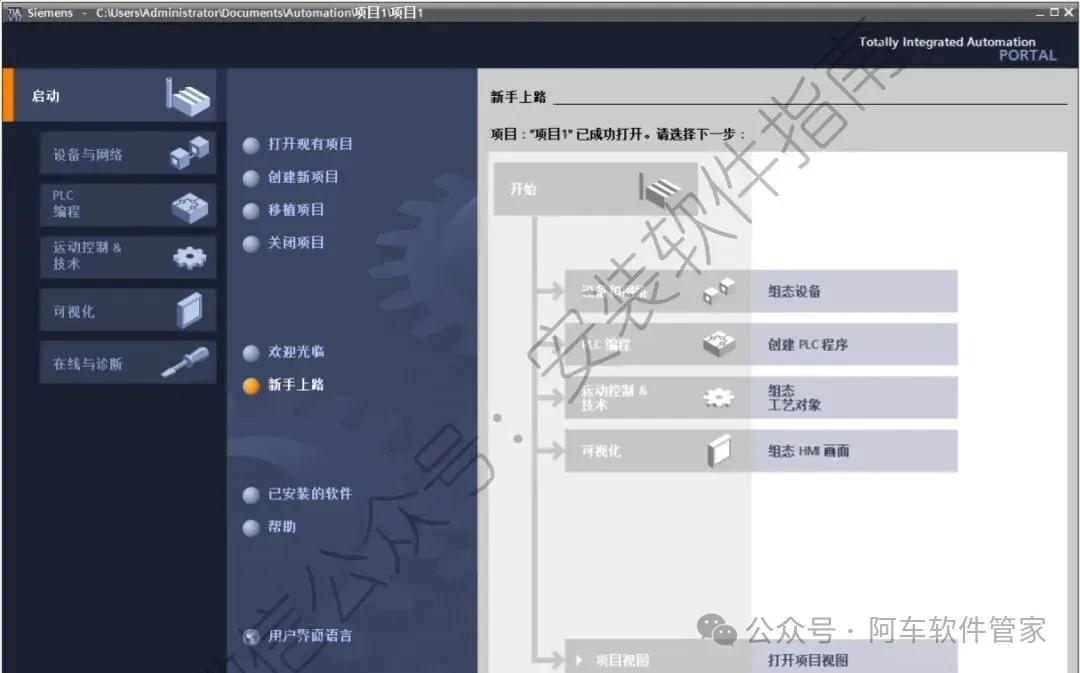

39、OK软件打开界面下图所示
