高频压裂监测解释软件:提升压裂数据分析效率,助力精细化施工评价

在压裂施工现场，压力、排量、高频压力波、低频压力恢复曲线等数据持续产生。过去，这些数据往往更多用于施工过程回放和经验判断：观察压力是否异常、停泵波形是否明显、曲线变化是否符合预期。

但随着压裂施工不断向精细化方向发展，仅仅“看到曲线”已经难以满足现场分析需求。工程人员更需要进一步回答：

各射孔簇是否有效开启？
不同射孔簇之间的进液是否均衡？
暂堵和补能措施是否真正发挥作用？
停泵后的压力变化反映了怎样的裂缝特征？
桥塞密封是否可靠？
邻井是否出现明显压窜响应？

高频压裂监测分析软件面向这些实际需求，将项目管理、数据导入、数据处理、倒谱分析、裂缝尺寸计算、G函数分析、桥塞密封评价和压窜评价集成到统一平台中。

软件的目标，不只是将压裂数据绘制成曲线，而是将现场采集数据转化为可解释、可追溯、可量化的工程结果，为压裂施工评价、分簇进液诊断和施工复盘分析提供更加便捷的工具支持。

一、软件简介

高频压裂监测分析软件是一款面向压裂施工监测与压后效果评价的专业分析软件，可广泛应用于停泵水击波分析、分簇进液评价、暂堵效果对比、焖井压降解释、裂缝参数评价、闭合压力分析、桥塞密封评价和邻井压窜识别等场景。软件采用流程化设计，将复杂的压裂解释工作拆分为数据准备、曲线处理、特征分析、参数计算和成果展示等清晰环节，帮助工程师快速完成从现场数据导入到评价结果输出的完整分析流程。

软件支持高频压力、低频压力、排量、砂浓度和生产动态等多类数据的统一管理，兼容TXT、CSV、DAT、Excel 等常见文件格式，并针对高频大文件提供快速读取、抽稀展示、数据拼接、高频转低频、字段映射和单位转换等功能。在此基础上，软件能够生成倒谱云图、综合进液强度剖面、射孔簇进液量、开启率、均衡指数、裂缝半长、裂缝导流能力、储层改造体积、闭合压力、桥塞密封评价和邻井压力响应等分析成果，为压裂施工复盘、措施效果评价和后续方案优化提供直观、量化的数据支持。

二、核心模块

1. 数据管理与基础配置

压裂施工数据类型多、来源复杂，不同现场的数据格式也可能存在差异。

软件支持高频数据、低频数据和生产数据等多类数据管理，并提供井配置、压裂段配置、射孔数据和进液阶段数据等基础信息维护功能。

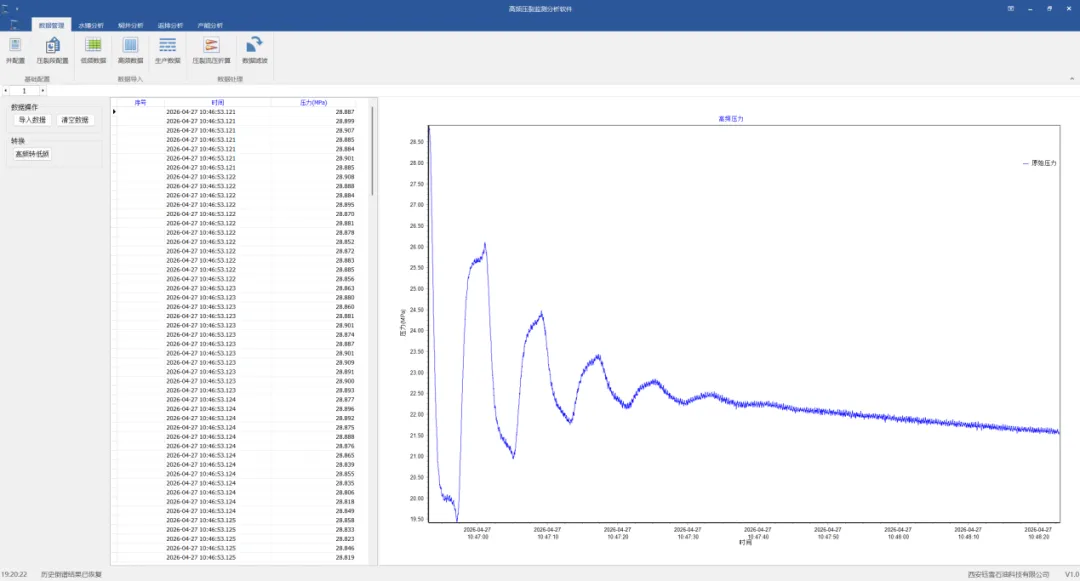

在导入过程中，软件支持常见文本、CSV、DAT 和 Excel 等格式，并提供数据预览、字段映射和单位选择等操作。用户可以在导入界面中查看原始数据，并将外部数据列映射为软件内部标准字段。

对于高频大数据量文件，软件支持抽稀展示、数据拼接和高频转低频，减少大文件加载对界面响应速度的影响。

基础配置与分析模块相互关联。井轨迹、管柱结构、压裂段参数和射孔位置完成一次录入后，可以被不同分析模块复用，避免参数分散录入和重复维护。

2. 数据滤波与井底流压折算

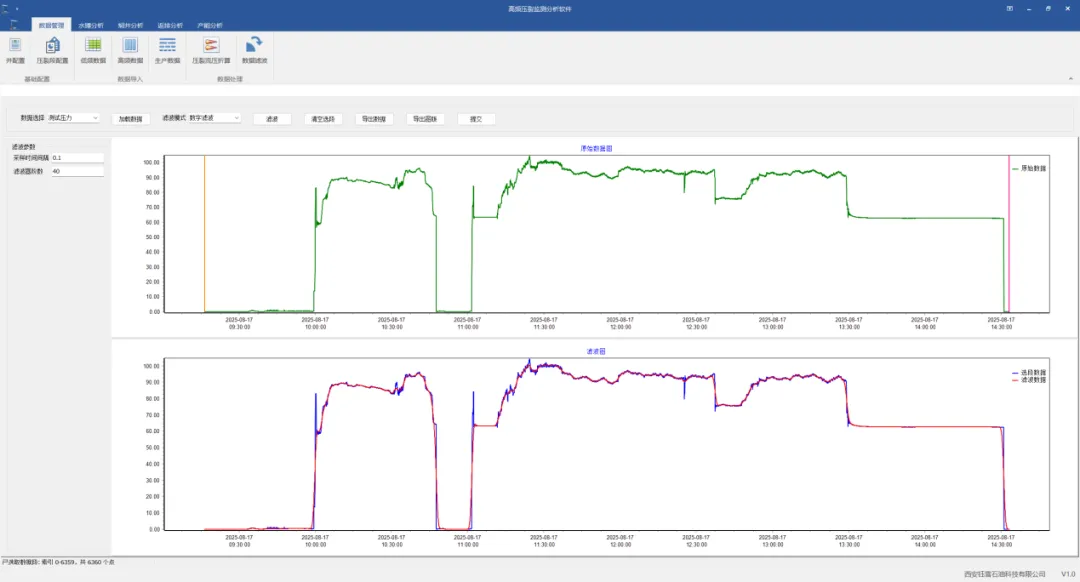

现场采集的压力曲线通常包含噪声、毛刺和异常波动。软件提供数据滤波模块，支持对原始数据进行选段和处理。

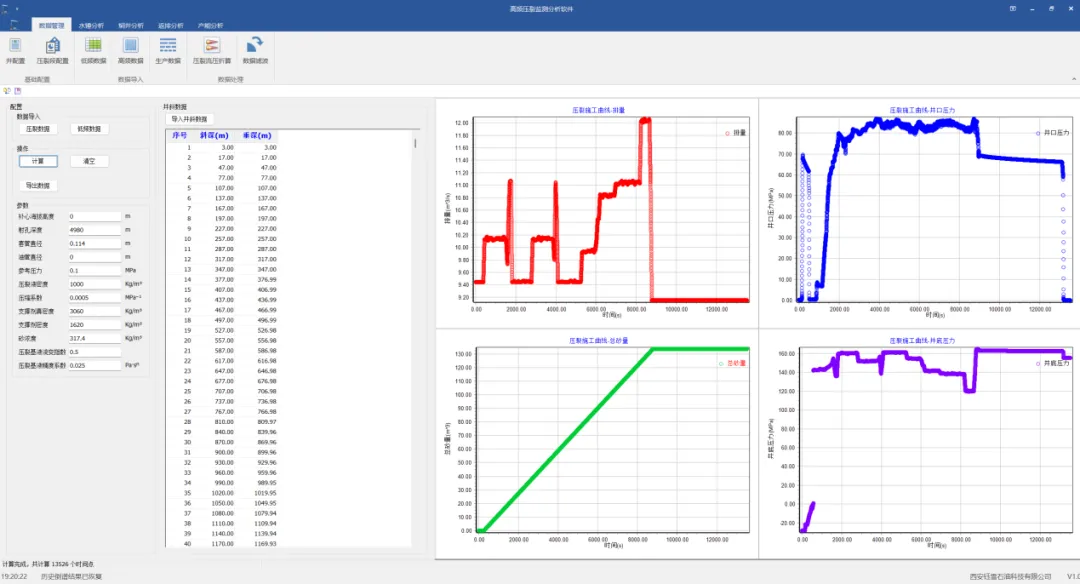

软件同时提供压裂井底流压折算功能。用户可以结合井斜数据、管柱结构、压裂液密度、排量和砂浓度等参数，将地面压力折算为井底流压，为后续低频压力分析和裂缝尺寸计算提供更加可靠的数据基础。

3. 倒谱分析与各簇进液评价

倒谱分析是软件的核心特色模块之一。

压裂停泵后，井筒内会形成持续衰减的压力波动。软件通过对有效停泵数据段进行分析，将原始压力信号转化为更加直观的分簇进液评价结果。

用户可以在原始压力曲线上截取分析段，设置采样频率、桥塞位置、处理时长和滤波参数，并通过图形界面完成计算。

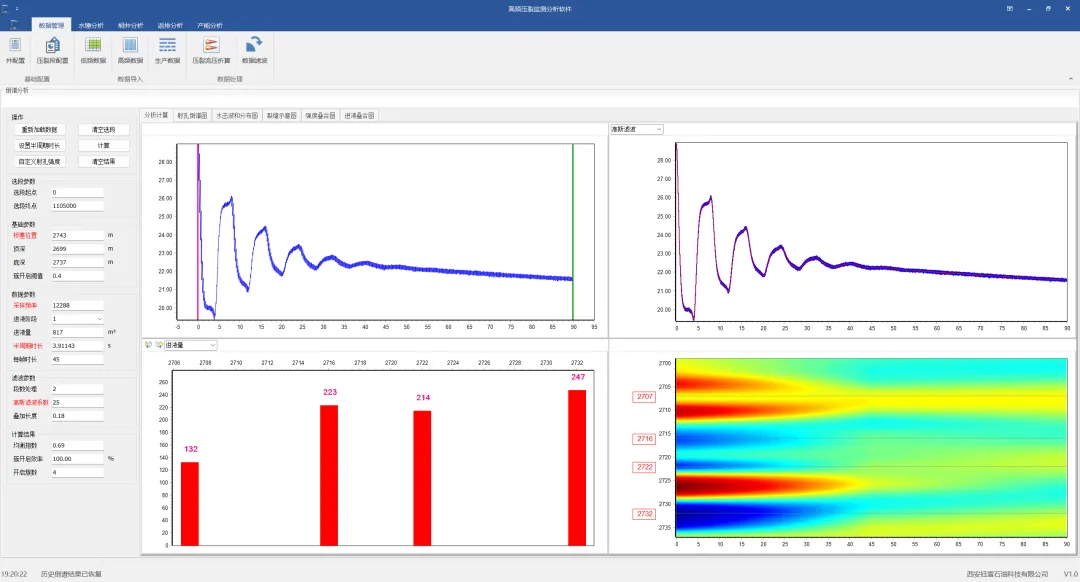

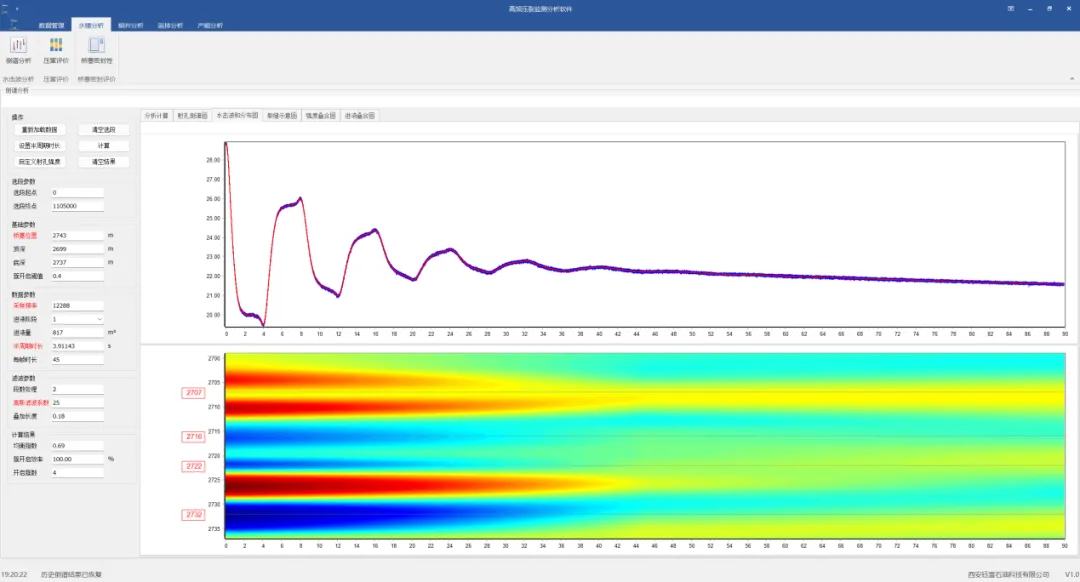

压力曲线与倒谱云图在时间轴上一一对应，射孔位置也可以直接叠加到图形中。用户能够更加直观地观察不同射孔簇的响应差异，识别主要进液簇、低效簇和进液不均衡现象。

软件还支持进液强度图和进液量图切换，并可将多次分析结果叠加显示，用于对比暂堵、补能和多轮施工前后的进液变化。

这使分析过程从传统的“观察水击波形”，进一步升级为“评价分簇进液效果”。

4. 裂缝尺寸计算

裂缝尺寸计算模块面向停泵和焖井阶段的低频压力数据分析。

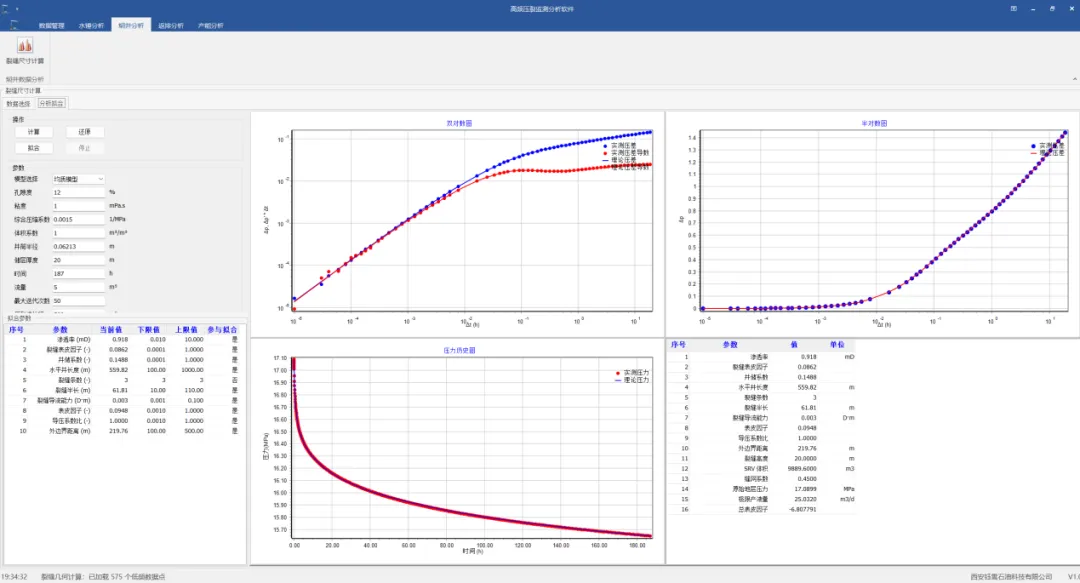

用户可以从测试压力、井底压力或滤波压力中选择数据源，通过图形化方式截取有效分析段，并同步查看双对数图、半对数图和全历史压力拟合图。

软件支持参数初值、上下限和是否参与拟合的设置，并在计算过程中动态展示拟合结果。

模块可输出：

储层压力；
储层渗透率；
裂缝半长；
裂缝高度；
裂缝导流能力；
裂缝条数；
缝间距；
裂缝表皮因子；
储层表皮因子；
井储系数；
外边界距离；
导压系数比；
核心改造体积；
缝网形态系数；
极限产液量。

通过理论曲线与实测曲线同屏对比，用户可以直观查看拟合效果，并根据现场情况对参数进行调整。

5. G 函数分析

G 函数分析模块用于处理压裂停泵后的压力变化数据。

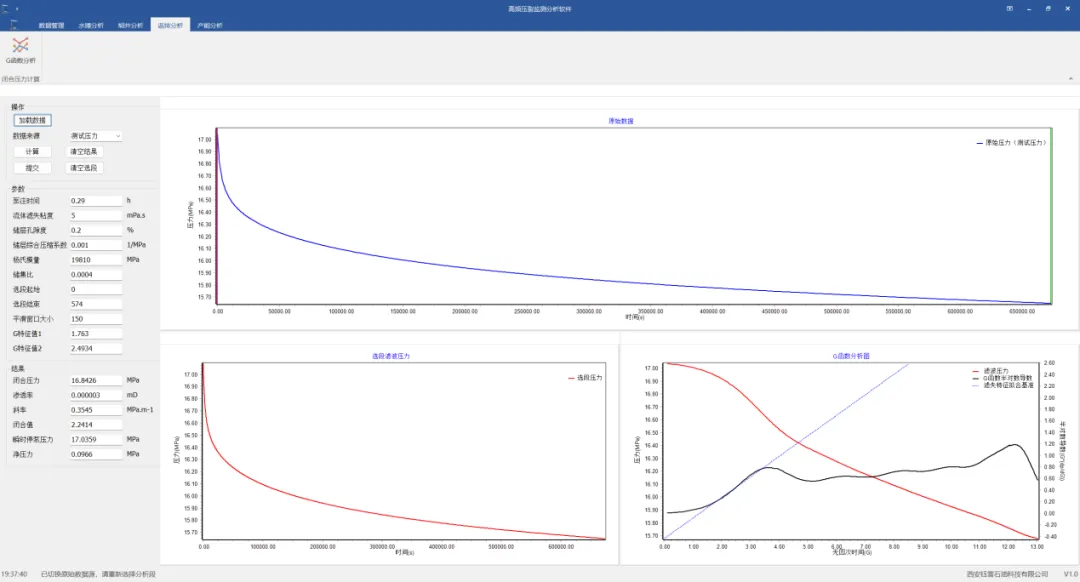

软件提供数据加载、图形化选段、参数输入、计算和结果保存等完整流程，并同步展示压力曲线、G 函数曲线和半对数导数曲线。

模块可以输出：

瞬时停泵压力；
闭合压力；
净压力；
曲线斜率；
滤失特征参数；
渗透率等评价结果。

通过多图联动展示，用户可以更加方便地结合曲线形态开展裂缝闭合特征分析。

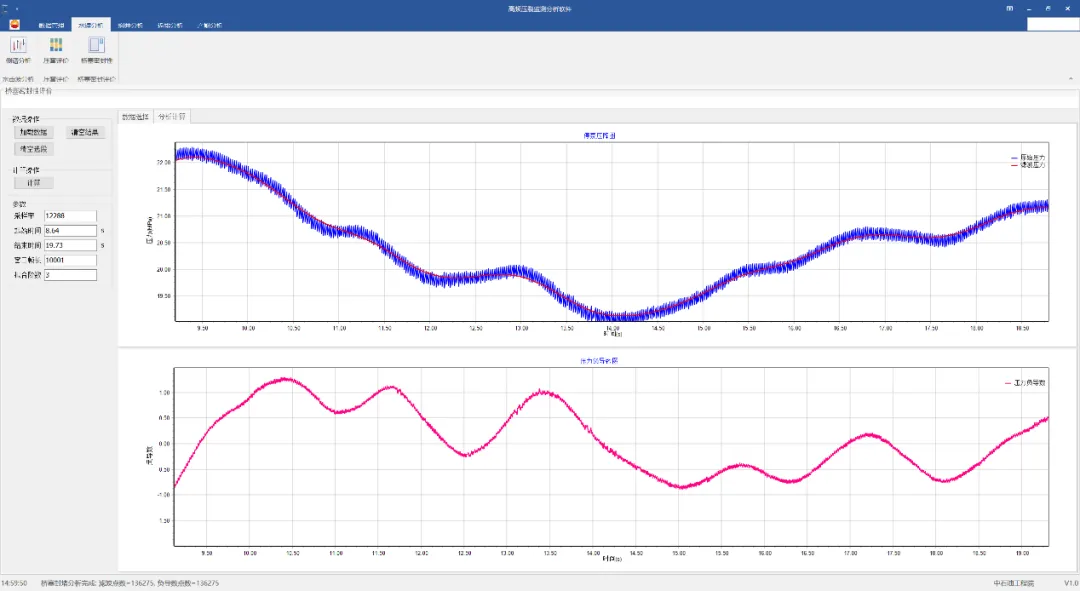

6. 桥塞密封评价与压窜评价

软件提供桥塞密封性评价功能，支持读取高频压力数据，进行选段、计算和结果保存，用于辅助判断桥塞密封效果。

对于激动井和响应井施工，软件还提供压窜评价模块。

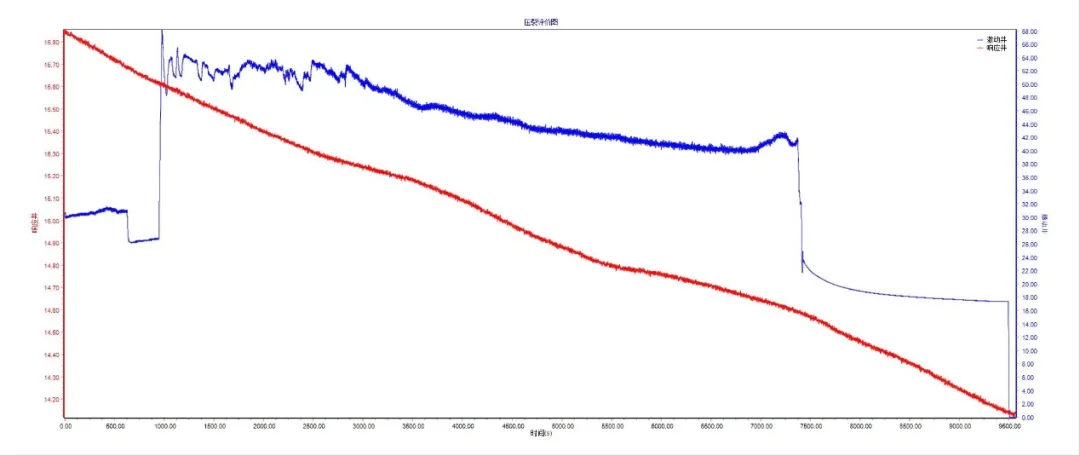

用户可以同时导入激动井和响应井数据，将两口井的压力曲线叠加显示，并添加关键事件标记，例如：

激动井起泵；
激动井停泵；
响应井压力变化；
压力突变位置；
关键施工节点。

事件标记支持添加、拖动、删除和清空。通过对比两口井的压力变化及响应时间，可以辅助识别邻井动态响应和压窜现象。

三、结语

高频压裂监测分析软件的价值，不只是把压裂数据绘制成曲线，而是将现场采集到的高频、低频和生产数据组织成一套可分析、可计算、可保存、可复现的工程解释体系。

软件将数据管理、井底流压折算、停泵倒谱分析、分簇进液评价、裂缝尺寸计算、G 函数分析、桥塞密封评价和压窜评价集成到同一工作平台中，帮助解释人员从复杂曲线中提取更加明确的工程信息。

随着更多现场数据接入和案例验证，高频压裂监测分析软件将进一步为压裂施工诊断、效果评价和方案优化提供高效、直观、可靠的工具支持。
